i80(A61195_i80_UG_ZH-ZN).pdf
Kodak i80 扫描仪使用指南
目录
简介
包装箱包含：
扫描规格
可接受的纸张大小
避免在 ADF 中使用的文档类型
安全防范措施
用户防范措施
安全和管制机构批准
环境参数信息
电源系统
电磁兼容声明
用于美国
用于日本
声音发射
安装
场地规格
运输开关
扫描仪解锁
锁定扫描仪
连接
SCSI 接口设备 ID
设置 SCSI 终结器
调整托盘
ADF 输入托盘
输出托盘
打开扫描仪的电源
打开扫描仪电源
关闭扫描仪电源
指示灯
系统要求和软件安装
安装扫描仪驱动程序
扫描您的文档
装载文档
使用 ADF
使用平板
使用 TWAIN 或 ISIS 扫描
让您的扫描图像尽善尽美
扫描方式
图像类型
分辨率
亮度
对比度
加强您的图像
反转
镜像
自动选择扫描区域 预览
纸张大小
度量单位
消除网点
锐化
色彩调整
自动分级
高级设置
最亮点/最暗点
曲线
色彩平衡
色偏角度/颜色饱 和度/亮度
颜色校正
自定义设置
扫描设置
配置设置
首选项
其他工具
宽度
高度
大小
锁定缩放比例
信息
开始扫描
预览
放大视图
扫描 (TWAIN)
确定 (ISIS)
退出
维护
打开 ADF
清洁玻璃扫描区域
清洁 ADF
更换进纸模块
故障排除
取得服务
设备弃置
扫描仪耗材
规格
i80 扫描仪
使用指南
A-61195_zh-cn

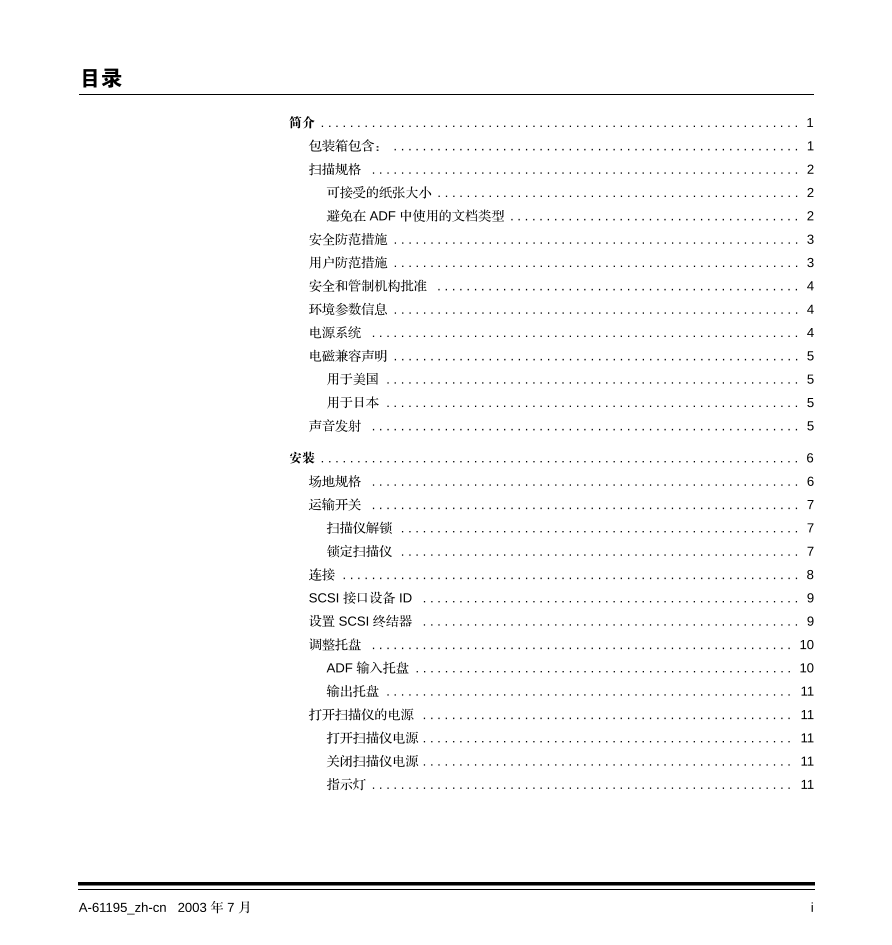

目录
简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
包装箱包含 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
扫描规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
可接受的纸张大小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
避免在 ADF 中使用的文档类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
安全防范措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
用户防范措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
安全和管制机构批准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
环境参数信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
电源系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
电磁兼容声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
用于美国 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
用于日本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
声音发射 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
场地规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
运输开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
扫描仪解锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
锁定扫描仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
SCSI 接口设备 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
设置 SCSI 终结器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
调整托盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
ADF 输入托盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
输出托盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
打开扫描仪的电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
打开扫描仪电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
关闭扫描仪电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
A-61195_zh-cn 2003 年 7 月 i

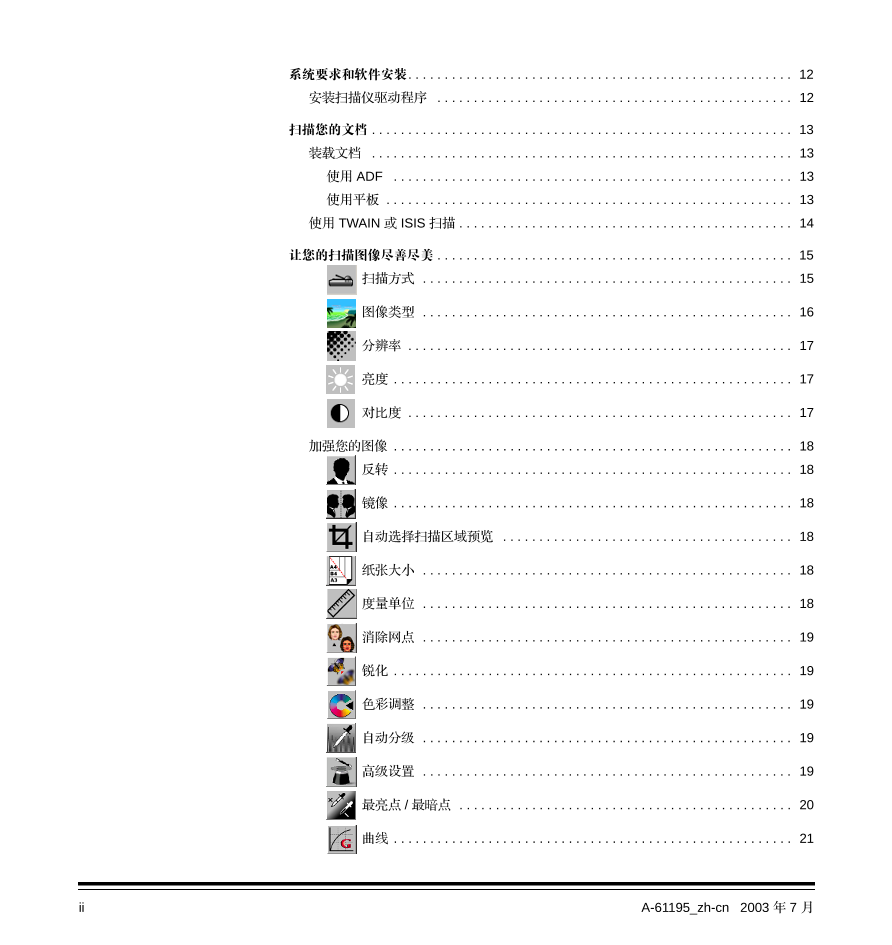

系统要求和软件安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
安装扫描仪驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
扫描您的文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
装载文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
使用 ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
使用平板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
使用 TWAIN 或 ISIS 扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
让您的扫描图像尽善尽美 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
扫描方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
图像类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
对比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
加强您的图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
反转 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
镜像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
自动选择扫描区域预览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
纸张大小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
度量单位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
消除网点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
锐化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
色彩调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
自动分级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
高级设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
最亮点 /最暗点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
曲线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
ii A-61195_zh-cn 2003 年 7 月

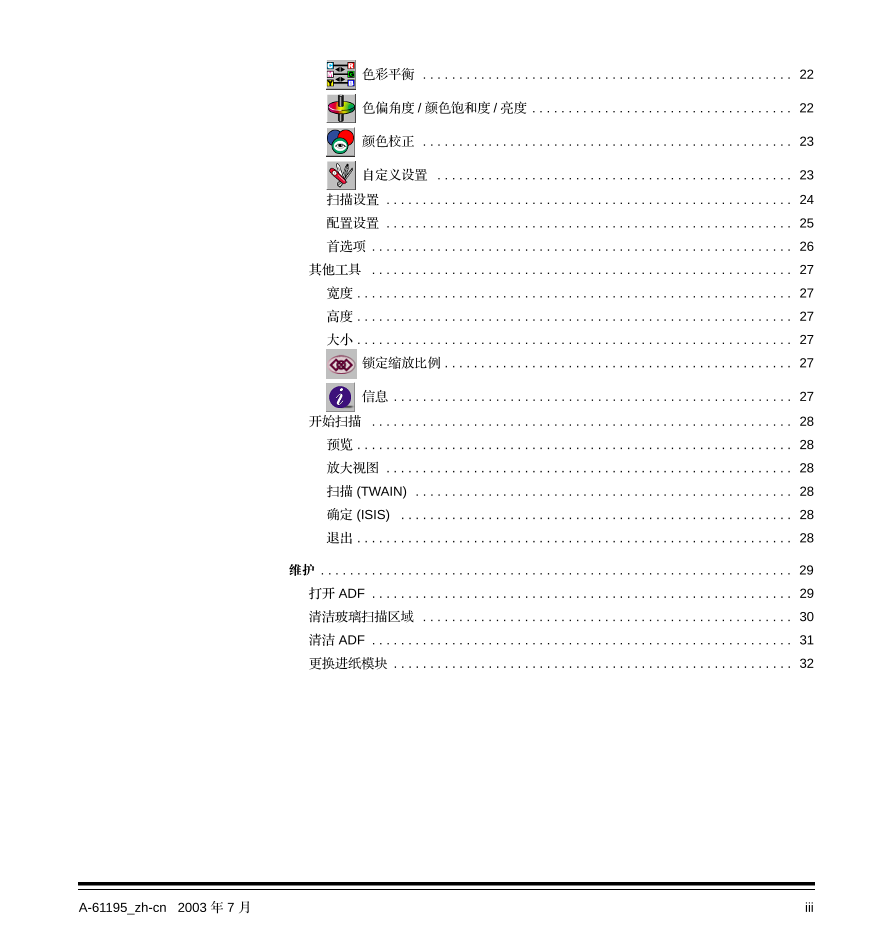

色彩平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
色偏角度 /颜色饱和度 /亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
颜色校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
自定义设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
扫描设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
配置设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
首选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
其他工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
宽度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
大小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
锁定缩放比例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
开始扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
预览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
放大视图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
扫描 (TWAIN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
确定 (ISIS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
退出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
打开 ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
清洁玻璃扫描区域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
清洁 ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
更换进纸模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
A-61195_zh-cn 2003 年 7 月 iii

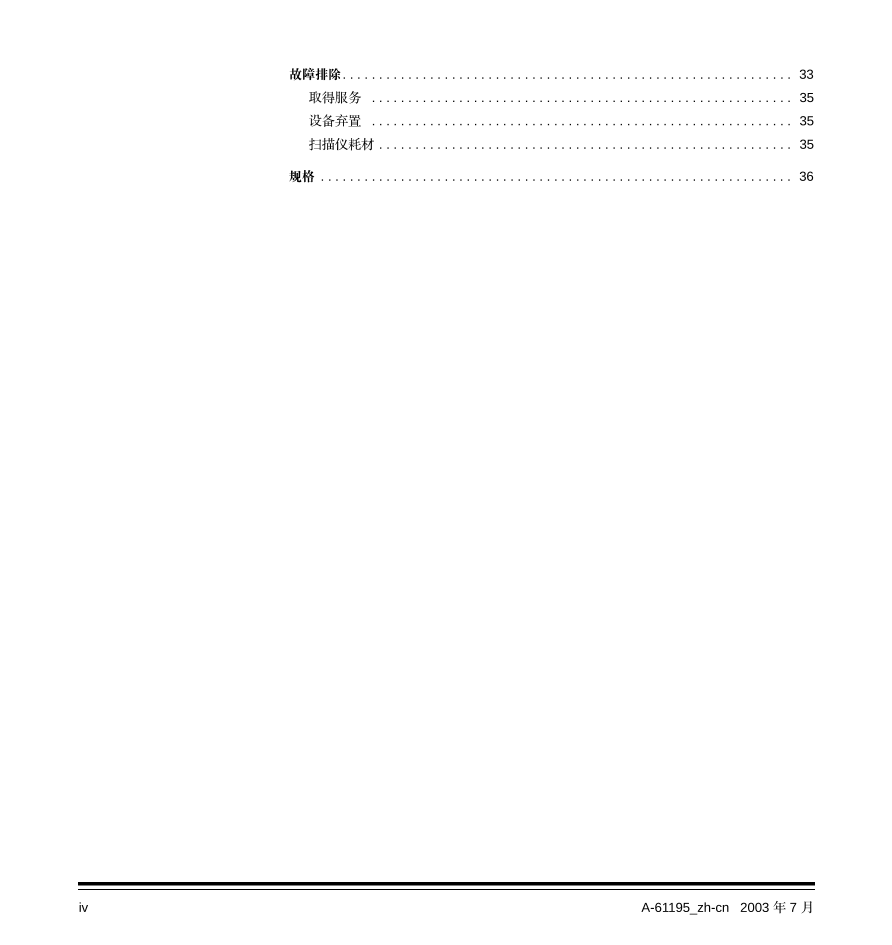

故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
取得服务 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
设备弃置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
扫描仪耗材 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
iv A-61195_zh-cn 2003 年 7 月
简介
KODAK i80 扫描仪配备自动文档进纸器和平板压纸卷筒 为一般用途 各部门以及办公
室的需求提供了广泛的选择
安装和操作您的 i80 扫描仪前 请利用几分钟时间仔细阅读本指南 它包含关于安装
操作和维护扫描仪的信息
包装箱包含 KODAK i80 扫描仪
输出托盘
电源
用于美国 英国 欧洲 澳洲及中国的交流电源线
供更换的可拆式进纸模块 (4)
运输开关解锁说明
KODAK i80 扫描仪使用指南 仅提供英文版本 以 .pdf 格式提供之使用指南的其他
语文版本可在安装 CD 上找到
光盘 (4)
请现在就阅读 自述文件
Capture Software 信息
注册 /保修信息页
A-61195_zh-cn 2003 年 7 月 1

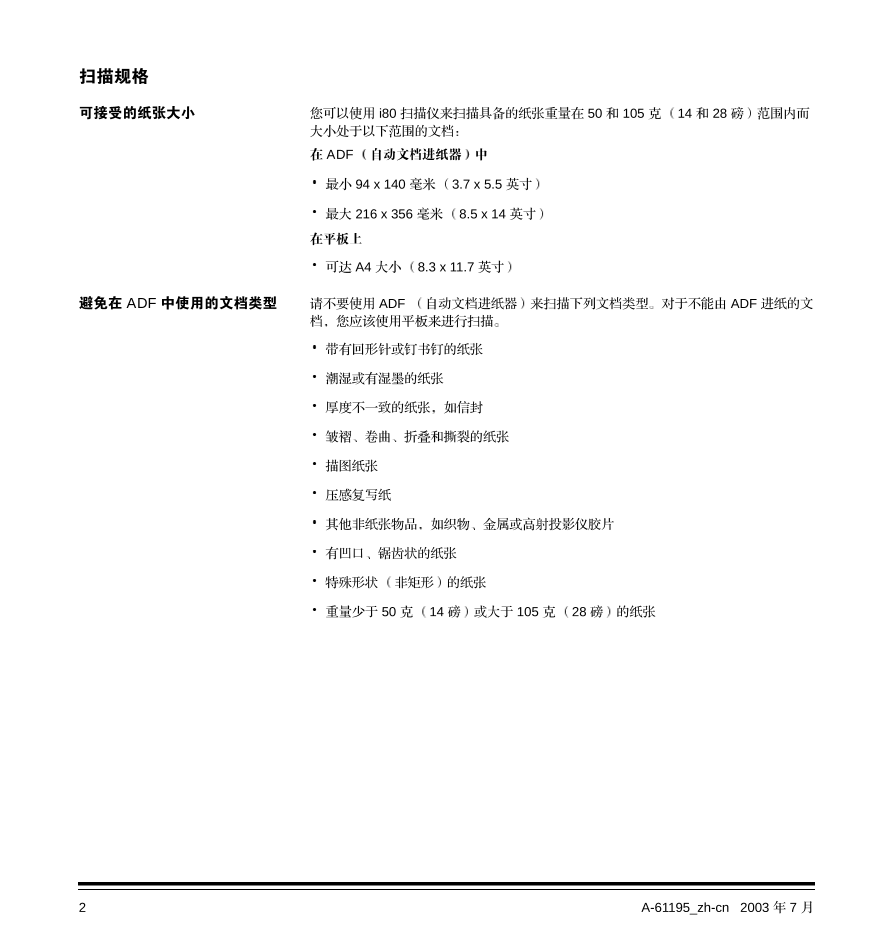

扫描规格
可接受的纸张大小 您可以使用 i80 扫描仪来扫描具备的纸张重量在 50 和 105克 14 和 28磅 范围内而
大小处于以下范围的文档
在 ADF 自动文档进纸器 中
最小 94 x 140 毫米 3.7 x 5.5 英寸
最大 216 x 356 毫米 8.5 x 14 英寸
在平板上
可达 A4 大小 8.3 x 11.7 英寸
避免在 ADF 中使用的文档类型 请不要使用 ADF 自动文档进纸器 来扫描下列文档类型 对于不能由 ADF 进纸的文
档 您应该使用平板来进行扫描
带有回形针或钉书钉的纸张
潮湿或有湿墨的纸张
厚度不一致的纸张 如信封
皱褶 卷曲 折叠和撕裂的纸张
描图纸张
压感复写纸
其他非纸张物品 如织物 金属或高射投影仪胶片
有凹口 锯齿状的纸张
特殊形状 非矩形 的纸张
重量少于 50 克 14磅 或大于 105克 28磅 的纸张
2 A-61195_zh-cn 2003 年 7 月

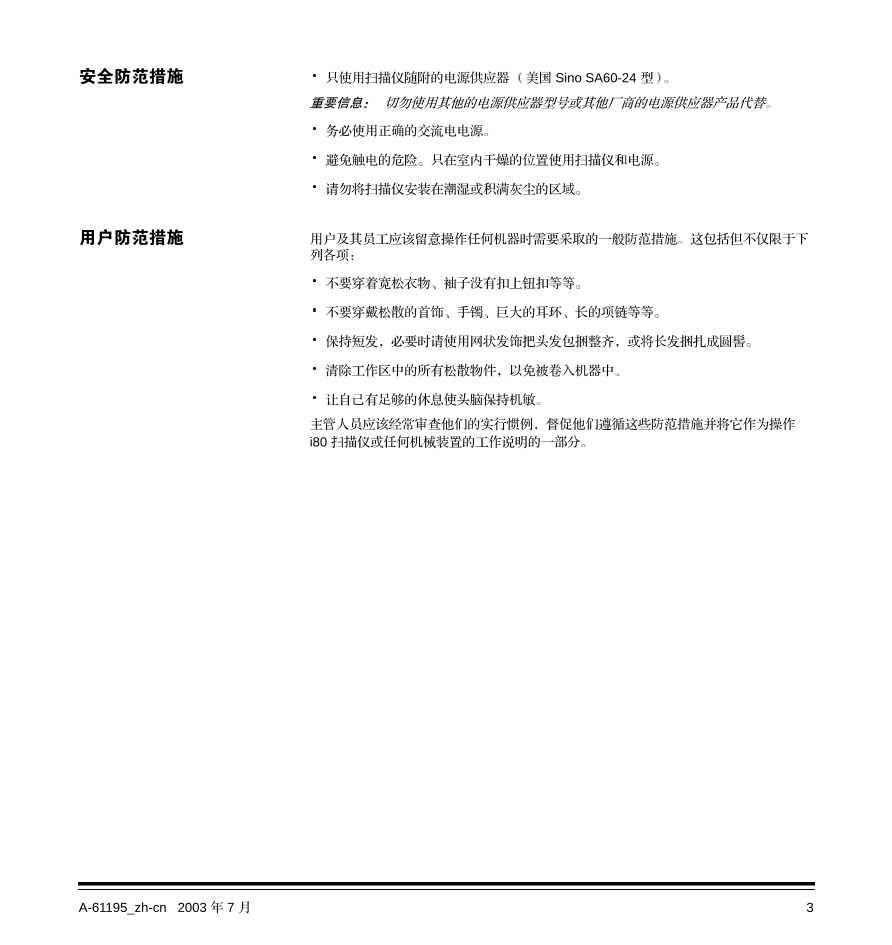

安全防范措施 只使用扫描仪随附的电源供应器 美国 Sino SA60-24 型
重要信息 切勿使用其他的电源供应器型号或其他厂商的电源供应器产品代替
务必使用正确的交流电电源
避免触电的危险 只在室内干燥的位置使用扫描仪和电源
请勿将扫描仪安装在潮湿或积满灰尘的区域
用户防范措施 用户及其员工应该留意操作任何机器时需要采取的一般防范措施 这包括但不仅限于下
列各项
不要穿着宽松衣物 袖子没有扣上钮扣等等
不要穿戴松散的首饰 手镯 巨大的耳环 长的项链等等
保持短发 必要时请使用网状发饰把头发包捆整齐 或将长发捆扎成圆髻
清除工作区中的所有松散物件 以免被卷入机器中
让自己有足够的休息使头脑保持机敏
主管人员应该经常审查他们的实行惯例 督促他们遵循这些防范措施并将它作为操作
i80 扫描仪或任何机械装置的工作说明的一部分
A-61195_zh-cn 2003 年 7 月 3
