GT30L24T3Y 标准点阵汉字字库芯片规格书 GT30L24T3Y 标准汉字字库芯片规格书 DATASHEET  字符集：GB2312 字符集  GB12345 字符集  BIG5 字符集  兼容 Unicode  字号： 12x12 点阵、16x16 点阵、24x24 点阵  排置方式：竖置横排  总线接口：SPI 串行总线  封装类型：SOP8-B V1.0I_A 2013-04 集通数码科技 - 1 - www.genitop.com

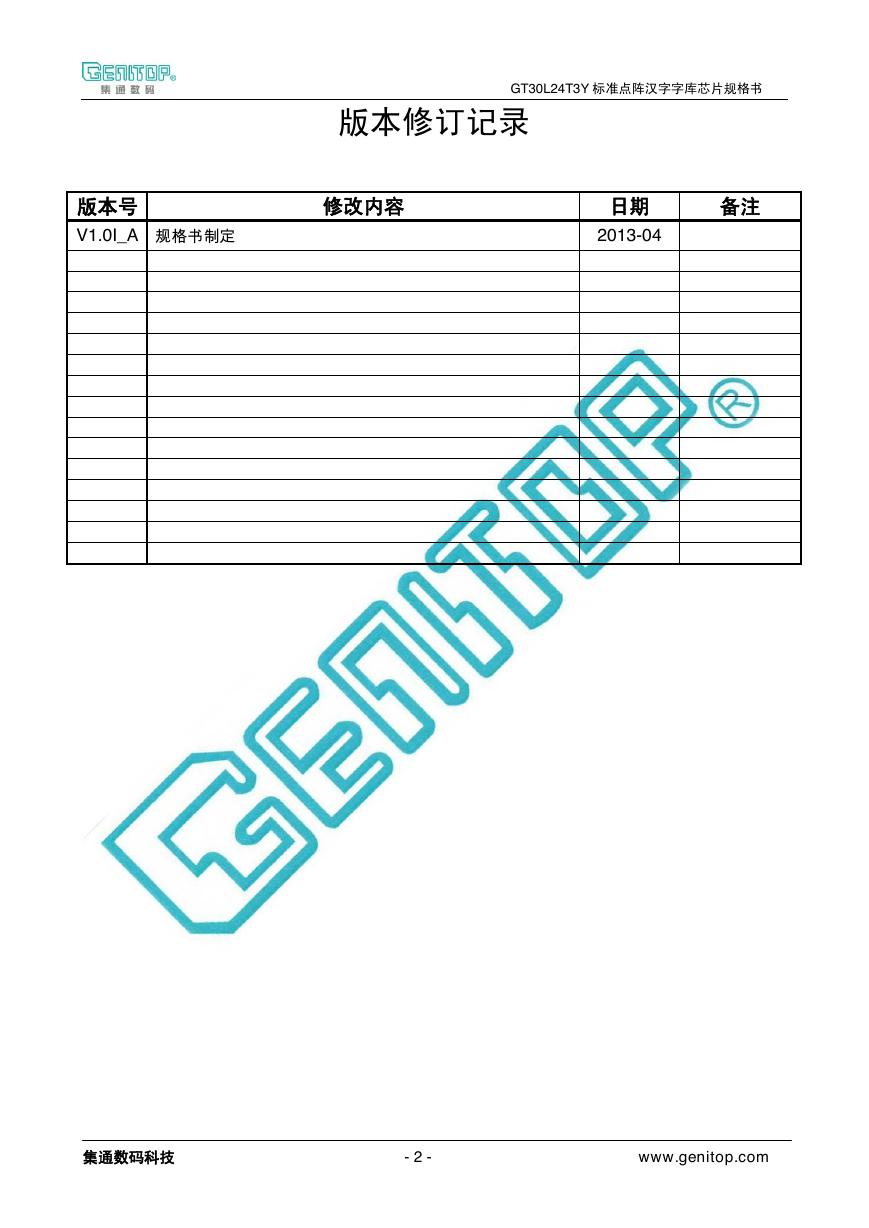

GT30L24T3Y 标准点阵汉字字库芯片规格书版本修订记录版本号修改内容 V1.0I_A 规格书制定日期 2013-04 备注集通数码科技 - 2 - www.genitop.com

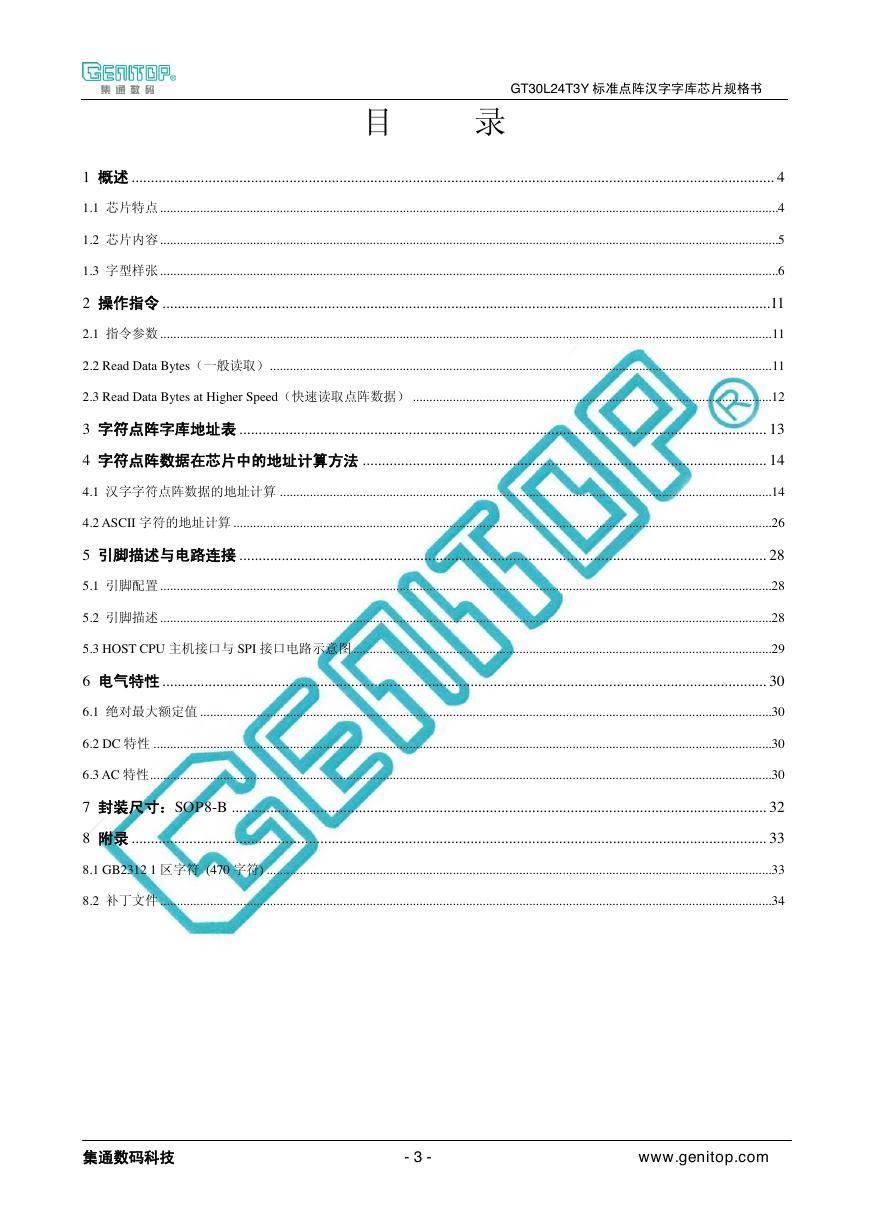

GT30L24T3Y 标准点阵汉字字库芯片规格书目录 1 概述 ....................................................................................................................................................................... 4 1.1 芯片特点 ..........................................................................................................................................................................................4 1.2 芯片内容 ..........................................................................................................................................................................................5 1.3 字型样张 ..........................................................................................................................................................................................6 2 操作指令 .............................................................................................................................................................. 11 2.1 指令参数 ........................................................................................................................................................................................ 11 2.2 Read Data Bytes（一般读取）....................................................................................................................................................... 11 2.3 Read Data Bytes at Higher Speed（快速读取点阵数据） ............................................................................................................ 12 3 字符点阵字库地址表 ......................................................................................................................................... 13 4 字符点阵数据在芯片中的地址计算方法 ......................................................................................................... 14 4.1 汉字字符点阵数据的地址计算 .................................................................................................................................................... 14 4.2 ASCII 字符的地址计算 .................................................................................................................................................................. 26 5 引脚描述与电路连接 ......................................................................................................................................... 28 5.1 引脚配置 ........................................................................................................................................................................................ 28 5.2 引脚描述 ........................................................................................................................................................................................ 28 5.3 HOST CPU 主机接口与 SPI 接口电路示意图 .............................................................................................................................. 29 6 电气特性 ............................................................................................................................................................. 30 6.1 绝对最大额定值 ............................................................................................................................................................................ 30 6.2 DC 特性 .......................................................................................................................................................................................... 30 6.3 AC 特性 ........................................................................................................................................................................................... 30 7 封装尺寸：SOP8-B ........................................................................................................................................... 32 8 附录 ..................................................................................................................................................................... 33 8.1 GB2312 1 区字符 (470 字符) ........................................................................................................................................................ 33 8.2 补丁文件 ........................................................................................................................................................................................ 34 集通数码科技 - 3 - www.genitop.com

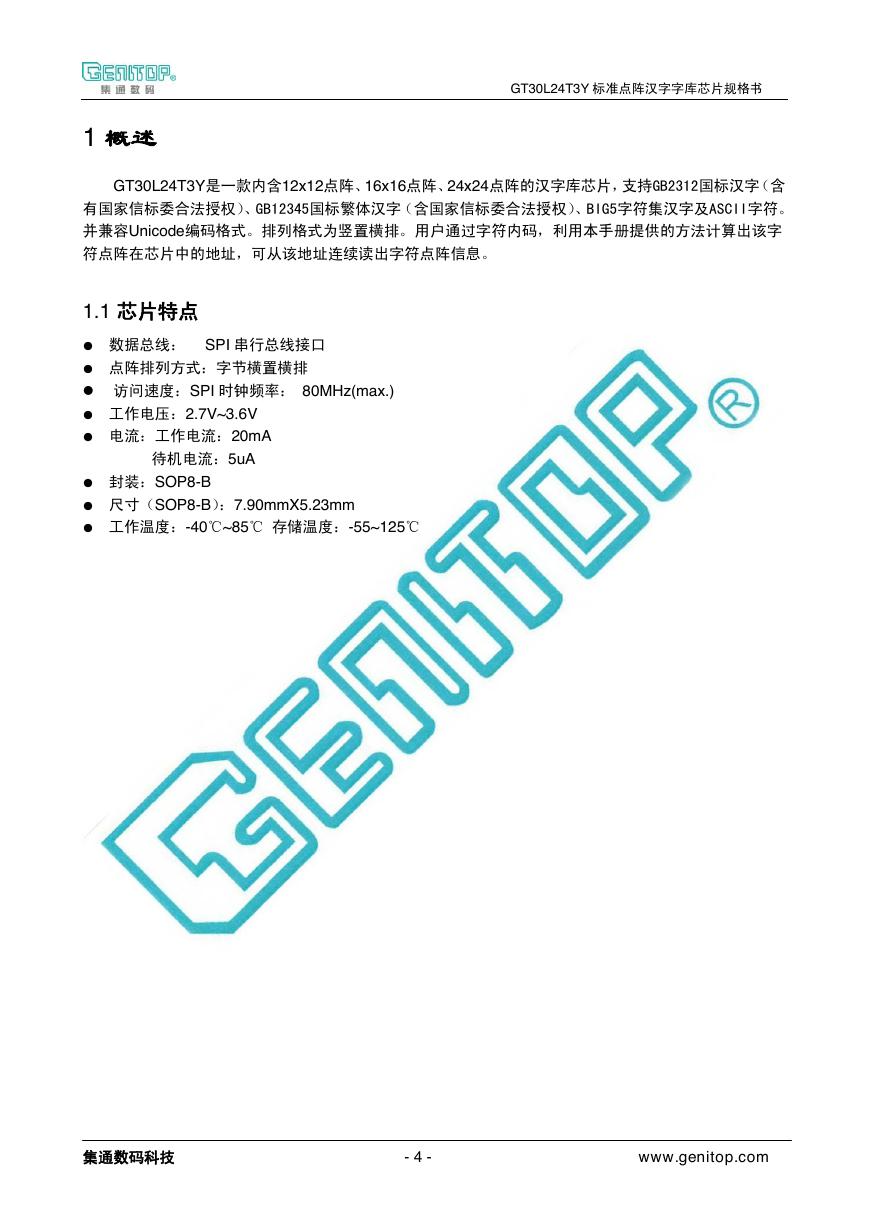

GT30L24T3Y 标准点阵汉字字库芯片规格书 1 概述 GT30L24T3Y是一款内含12x12点阵、16x16点阵、24x24点阵的汉字库芯片，支持GB2312国标汉字（含有国家信标委合法授权）、GB12345国标繁体汉字（含国家信标委合法授权）、BIG5字符集汉字及ASCII字符。并兼容Unicode编码格式。排列格式为竖置横排。用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。 1.1 芯片特点 ● 数据总线： SPI 串行总线接口 ● 点阵排列方式：字节横置横排  访问速度：SPI 时钟频率： 80MHz(max.) ● 工作电压：2.7V~3.6V ● 电流：工作电流：20mA 待机电流：5uA ● 封装：SOP8-B ● 尺寸（SOP8-B）：7.90mmX5.23mm ● 工作温度：-40℃~85℃ 存储温度：-55~125℃ 集通数码科技 - 4 - www.genitop.com

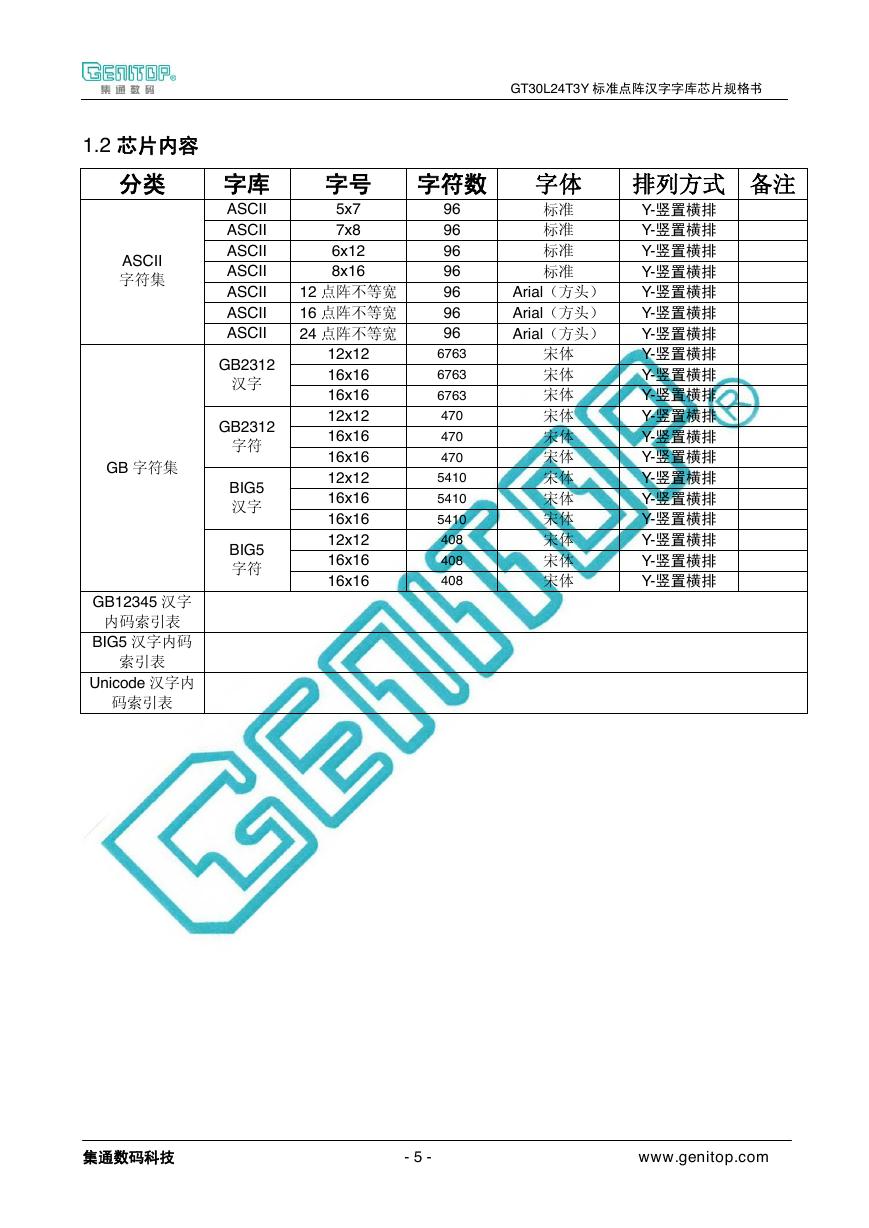

96 96 96 96 96 96 96 6763 6763 6763 470 470 470 5410 5410 5410 408 408 408 12 点阵不等宽 16 点阵不等宽 24 点阵不等宽 12x12 16x16 16x16 12x12 16x16 16x16 12x12 16x16 16x16 12x12 16x16 16x16 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Y-竖置横排 Arial（方头） Arial（方头） Arial（方头）宋体宋体宋体宋体宋体宋体宋体宋体宋体宋体宋体宋体 GT30L24T3Y 标准点阵汉字字库芯片规格书字号字符数字体排列方式备注 5x7 7x8 6x12 8x16 标准标准标准标准字库 ASCII ASCII ASCII ASCII ASCII ASCII ASCII GB2312 汉字 GB2312 字符 BIG5 汉字 BIG5 字符 1.2 芯片内容分类 ASCII 字符集 GB 字符集 GB12345 汉字内码索引表 BIG5 汉字内码索引表 Unicode 汉字内码索引表集通数码科技 - 5 - www.genitop.com
