产品概述
特点
产品参数
使用说明
接入树莓派使用：
给其它设备使用：
充电：
普通充电：
快充：
注意事项
规格
Li-polymer Battery HAT 用户手册
Li-polymer Battery HAT
用户手册
产 品 概 述
本产品是采用 SW6106 作为电源管理芯片的树莓派锂电池扩展板，可提供稳定 5V 电压输
出，支持双向快充，支持多种快充协议。
SW6106 是一款高集成度的双向快充移动电源专用多合一芯片，其集成了 4A 高效率开关
充电，18W 高效同步升压输出，PD/QC/FCP/PE/SFCP 等多种快充协议，带电量计量功能。
特 点
• 板载 SW6106 芯片，支持双向快充，支持 PD/QC/FCP/PE/SFCP 等多种快充协议
• 板载快充、电量指示灯，方便查看板子和电池的工作状态
• 输入过压/过流保护、输出过流/短路保护、充电超时/过压/过流保护、温度保护
• 板载 Micro USB 接口，支持慢充
• 板载 USB Type-A 接口，支持放电
• 板载 USB Type-C 接口，支持慢充，快充，放电
• 板载 2.0mm 电池接口，搭配 3000mA 大容量锂电池，可当移动电源使用
产 品 参 数
• 电池容量：3000mAh，11.1Wh
• 工作电压：5V
• 电池电压：3.7V 锂电池，充满 4.2V，放完 3.0V(配套锂电池包带保护板，放电截止电
压 3.0V，可有效防止过放)
•
SW6106 放电截止电压：2.95V(电池电压低于该值，电源管理芯片将强制停止输出)
版本：V1.0，日期：2019 年 7 月 7 日
1
Li-polymer Battery HAT 用户手册

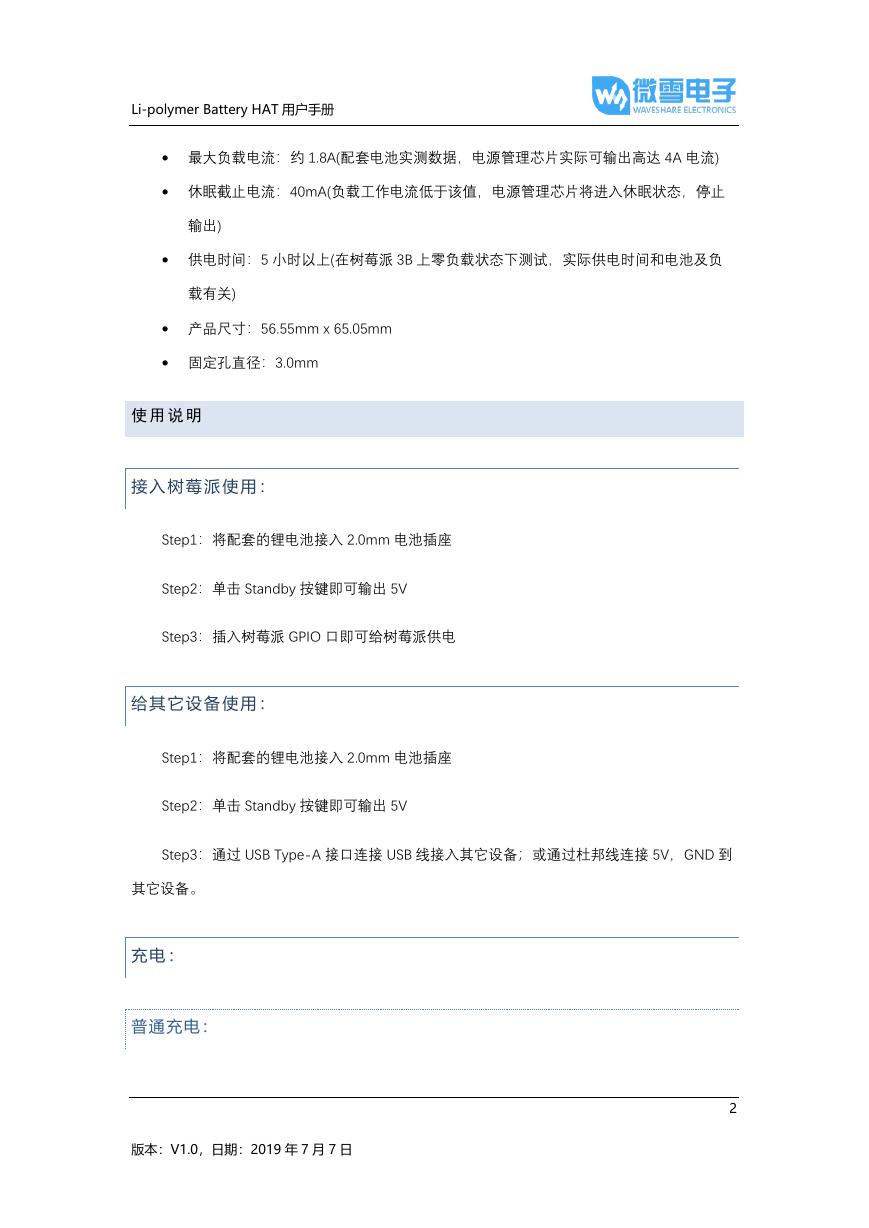

• 最大负载电流：约 1.8A(配套电池实测数据，电源管理芯片实际可输出高达 4A 电流)
• 休眠截止电流：40mA(负载工作电流低于该值，电源管理芯片将进入休眠状态，停止
输出)
• 供电时间：5 小时以上(在树莓派 3B 上零负载状态下测试，实际供电时间和电池及负
载有关)
• 产品尺寸：56.55mm x 65.05mm
• 固定孔直径：3.0mm
使 用 说 明
接 入 树 莓 派 使 用 ：
Step1：将配套的锂电池接入 2.0mm 电池插座
Step2：单击 Standby 按键即可输出 5V
Step3：插入树莓派 GPIO 口即可给树莓派供电
给 其 它 设 备 使 用 ：
Step1：将配套的锂电池接入 2.0mm 电池插座
Step2：单击 Standby 按键即可输出 5V
Step3：通过 USB Type-A 接口连接 USB 线接入其它设备；或通过杜邦线连接 5V，GND 到
其它设备。
充 电 ：
普通充电：
版本：V1.0，日期：2019 年 7 月 7 日
2
Li-polymer Battery HAT 用户手册

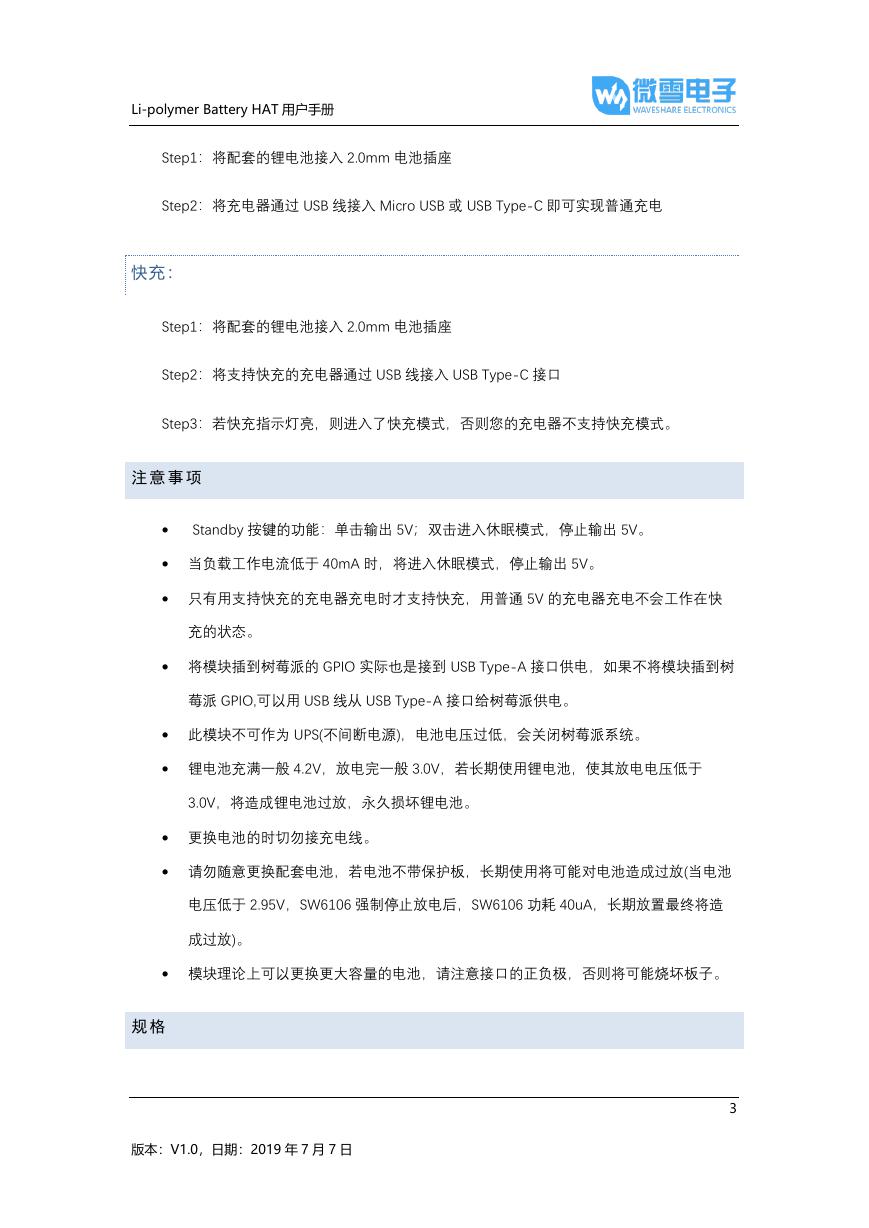

Step1：将配套的锂电池接入 2.0mm 电池插座
Step2：将充电器通过 USB 线接入 Micro USB 或 USB Type-C 即可实现普通充电
快充：
Step1：将配套的锂电池接入 2.0mm 电池插座
Step2：将支持快充的充电器通过 USB 线接入 USB Type-C 接口
Step3：若快充指示灯亮，则进入了快充模式，否则您的充电器不支持快充模式。
注 意 事 项
•
Standby 按键的功能：单击输出 5V；双击进入休眠模式，停止输出 5V。
• 当负载工作电流低于 40mA 时，将进入休眠模式，停止输出 5V。
• 只有用支持快充的充电器充电时才支持快充，用普通 5V 的充电器充电不会工作在快
充的状态。
• 将模块插到树莓派的 GPIO 实际也是接到 USB Type-A 接口供电，如果不将模块插到树
莓派 GPIO,可以用 USB 线从 USB Type-A 接口给树莓派供电。
• 此模块不可作为 UPS(不间断电源)，电池电压过低，会关闭树莓派系统。
• 锂电池充满一般 4.2V，放电完一般 3.0V，若长期使用锂电池，使其放电电压低于
3.0V，将造成锂电池过放，永久损坏锂电池。
• 更换电池的时切勿接充电线。
• 请勿随意更换配套电池，若电池不带保护板，长期使用将可能对电池造成过放(当电池
电压低于 2.95V，SW6106 强制停止放电后，SW6106 功耗 40uA，长期放置最终将造
成过放)。
• 模块理论上可以更换更大容量的电池，请注意接口的正负极，否则将可能烧坏板子。
规 格
版本：V1.0，日期：2019 年 7 月 7 日
3
Li-polymer Battery HAT 用户手册

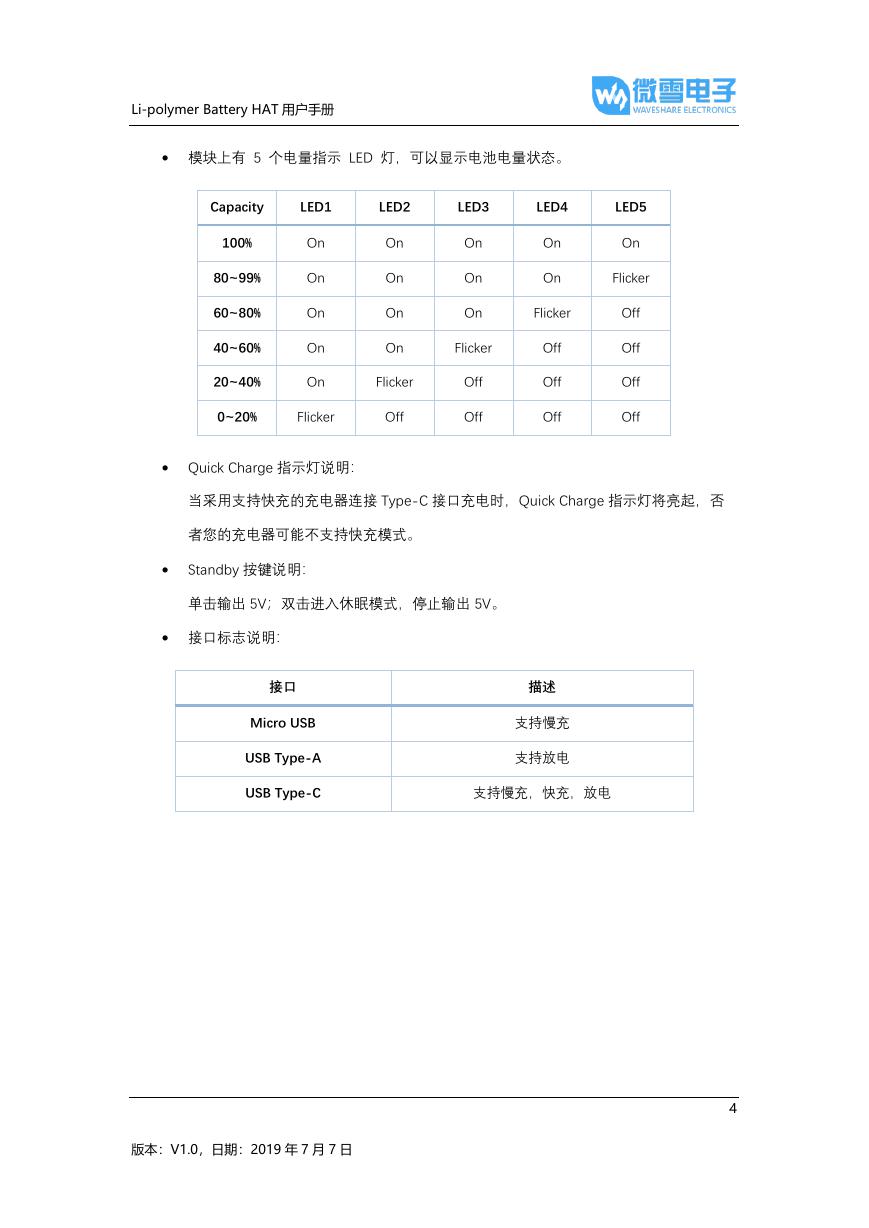

• 模块上有 5 个电量指示 LED 灯，可以显示电池电量状态。
Capacity
LED1
LED2
LED3
LED4
LED5
100%
80~99%
60~80%
40~60%
20~40%
On
On
On
On
On
On
On
On
On
Flicker
0~20%
Flicker
Off
On
On
On
Flicker
Off
Off
On
On
Flicker
Off
Off
Off
On
Flicker
Off
Off
Off
Off
• Quick Charge 指示灯说明：
当采用支持快充的充电器连接 Type-C 接口充电时，Quick Charge 指示灯将亮起，否
者您的充电器可能不支持快充模式。
•
Standby 按键说明：
单击输出 5V；双击进入休眠模式，停止输出 5V。
• 接口标志说明：
接口
Micro USB
USB Type-A
USB Type-C
描述
支持慢充
支持放电
支持慢充，快充，放电
版本：V1.0，日期：2019 年 7 月 7 日
4
