珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 支持 PD 的多协议双向快充移动电源解决方案 1. 概述 SW6106 是一款高集成度的双向快充移动电源专用多合一芯片，其集成了 4A 高效率开关充电， 18W 高效同步升压输出，PD/QC/FCP/PE/SFCP 等多种快充协议，电量计量，照明驱动以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。 2. 应用领域 • 移动电源 • 其它电池供电设备 3. 规格 • 开关充电  电流高达 4A，效率高达 96%  支持 4.2/4.3/4.35/4.4V 电池类型  支持电池温度保护  支持温度环控制 • 同步升压  输出功率高达 18W，效率高达 95%  支持线损补偿  自动负载检测  自动轻载检测 • 输出快充协议  支持 PD3.0/PD2.0  支持 QC3.0/QC2.0  支持 FCP  支持 PE2.0/PE1.1  支持 SFCP • 输入快充协议  支持 PD3.0/PD2.0 • Type-C 接口  内置 USB Type-C 接口逻辑  支持 Try.SRC 功能 • BC1.2 模块  支持 BC1.2 DCP 模式  支持苹果/三星大电流充电模式识别 • 电量计量  内置 12bit ADC  支持百分比电量  自适应各种类型电池  支持 3-5 个 LED  自动识别 LED 数量 • 照明驱动  内置照明 LED 驱动 • 快充指示灯  内置快充指示灯驱动 • 按键  支持机械按键 • 保护机制  输入过压/过流保护  输出过流/短路保护  充电超时/过压/过流保护  温度保护 I2C 接口 • • QFN-40(6x6mm) 封装 Mode: SW6106(V1.0) 第 1 页共 17 页 www.ismartware.com.cn

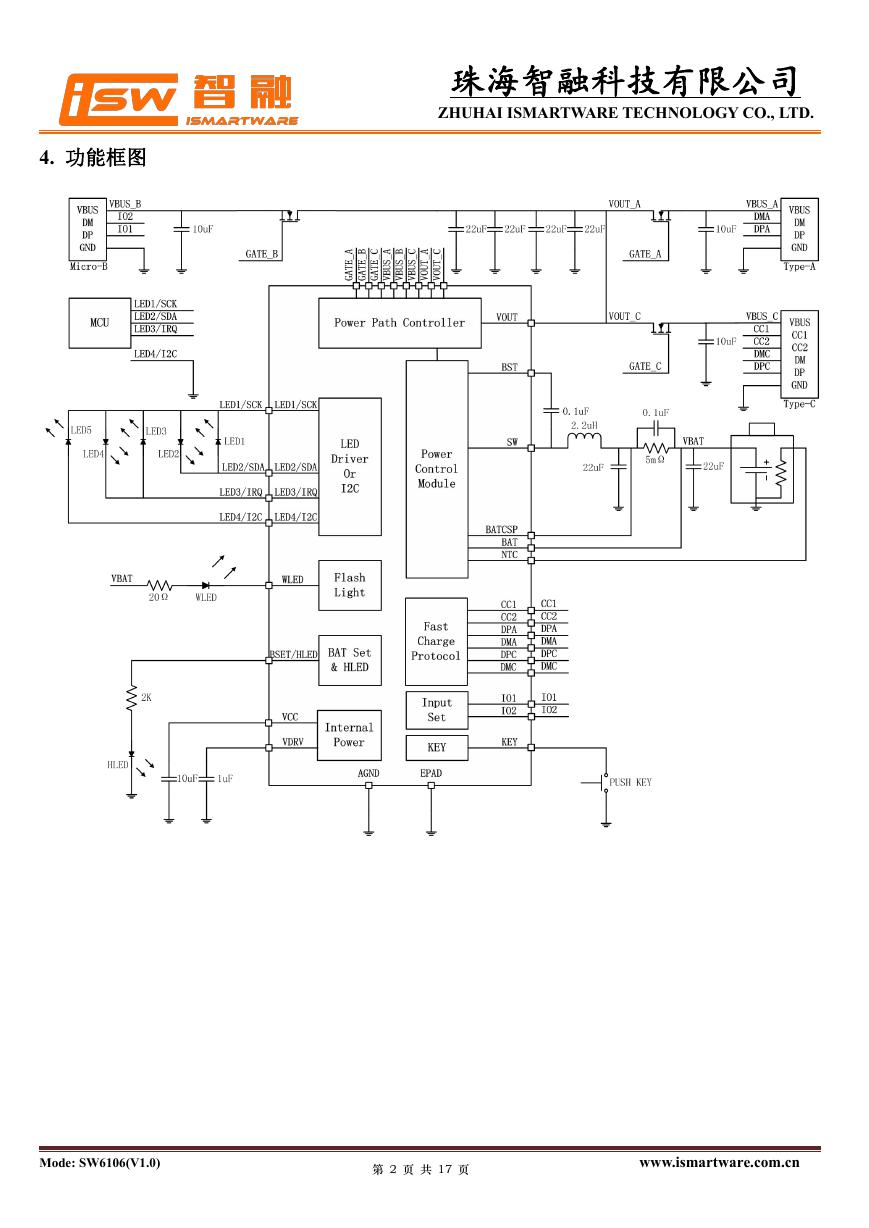

4. 功能框图珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. Mode: SW6106(V1.0) 第 2 页共 17 页 www.ismartware.com.cn

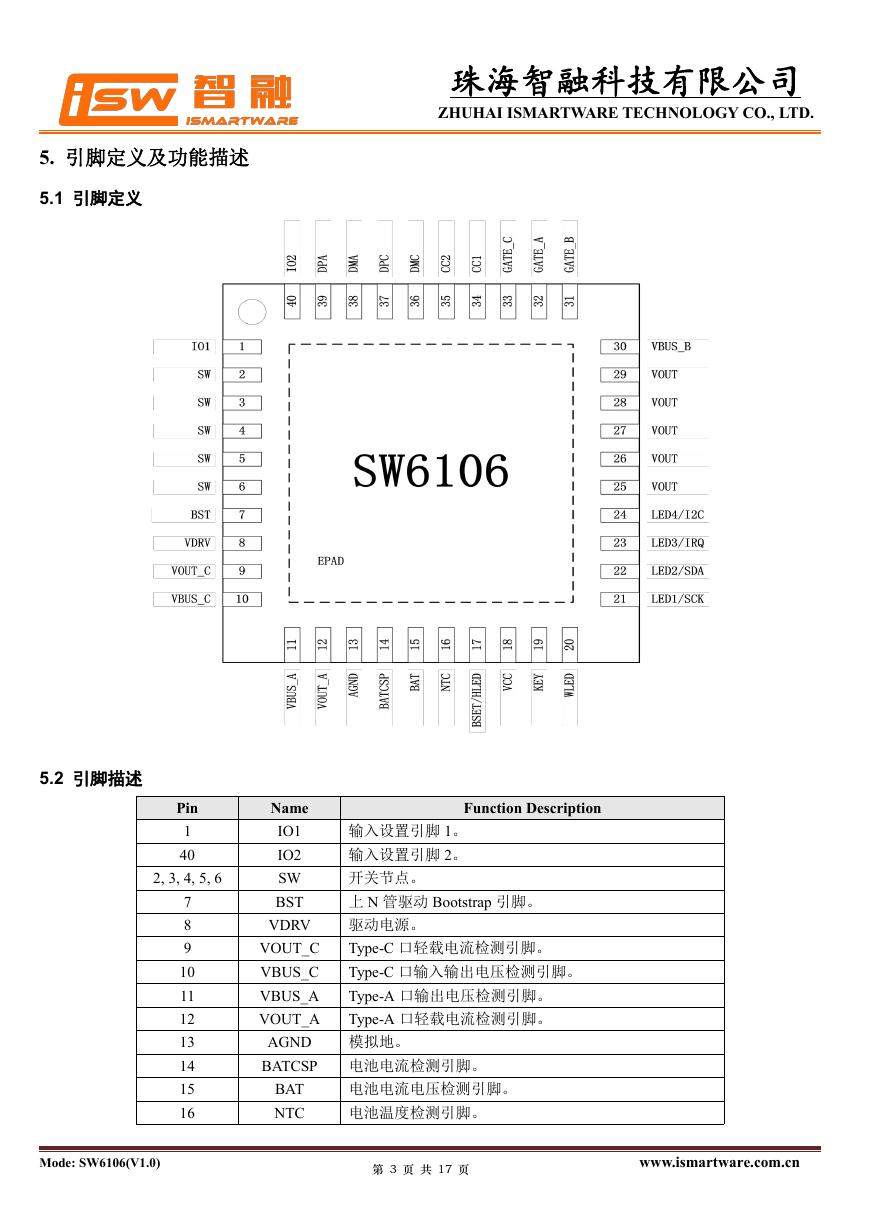

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 5. 引脚定义及功能描述 5.1 引脚定义 5.2 引脚描述 Pin 1 40 2, 3, 4, 5, 6 7 8 9 10 11 12 13 14 15 16 Name IO1 IO2 SW BST VDRV VOUT_C VBUS_C VBUS_A VOUT_A AGND BATCSP BAT NTC Function Description 输入设置引脚 1。输入设置引脚 2。开关节点。上 N 管驱动 Bootstrap 引脚。驱动电源。 Type-C 口轻载电流检测引脚。 Type-C 口输入输出电压检测引脚。 Type-A 口输出电压检测引脚。 Type-A 口轻载电流检测引脚。模拟地。电池电流检测引脚。电池电流电压检测引脚。电池温度检测引脚。 Mode: SW6106(V1.0) 第 3 页共 17 页 www.ismartware.com.cn

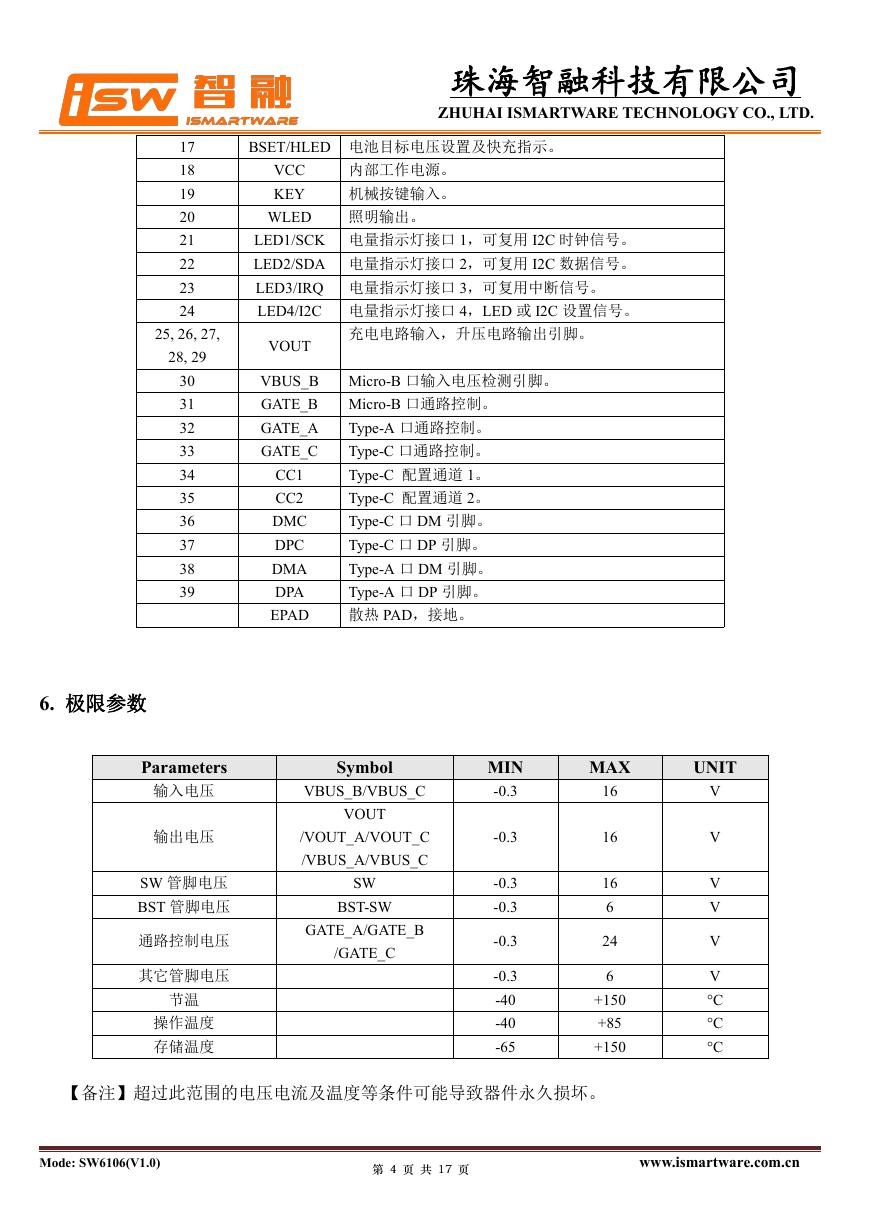

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 17 18 19 20 21 22 23 24 25, 26, 27, 28, 29 30 31 32 33 34 35 36 37 38 39 BSET/HLED 电池目标电压设置及快充指示。 VCC KEY WLED 内部工作电源。机械按键输入。照明输出。 LED1/SCK 电量指示灯接口 1，可复用 I2C 时钟信号。 LED2/SDA 电量指示灯接口 2，可复用 I2C 数据信号。 LED3/IRQ 电量指示灯接口 3，可复用中断信号。 LED4/I2C 电量指示灯接口 4，LED 或 I2C 设置信号。 VOUT VBUS_B GATE_B GATE_A GATE_C CC1 CC2 DMC DPC DMA DPA EPAD 充电电路输入，升压电路输出引脚。 Micro-B 口输入电压检测引脚。 Micro-B 口通路控制。 Type-A 口通路控制。 Type-C 口通路控制。 Type-C 配置通道 1。 Type-C 配置通道 2。 Type-C 口 DM 引脚。 Type-C 口 DP 引脚。 Type-A 口 DM 引脚。 Type-A 口 DP 引脚。散热 PAD，接地。 6. 极限参数 Parameters 输入电压输出电压 SW 管脚电压 BST 管脚电压通路控制电压其它管脚电压节温操作温度存储温度 Symbol VBUS_B/VBUS_C VOUT /VOUT_A/VOUT_C /VBUS_A/VBUS_C SW BST-SW GATE_A/GATE_B /GATE_C MIN -0.3 -0.3 -0.3 -0.3 -0.3 -0.3 -40 -40 -65 MAX UNIT 16 16 16 6 24 6 +150 +85 +150 V V V V V V °C °C °C 【备注】超过此范围的电压电流及温度等条件可能导致器件永久损坏。 Mode: SW6106(V1.0) 第 4 页共 17 页 www.ismartware.com.cn

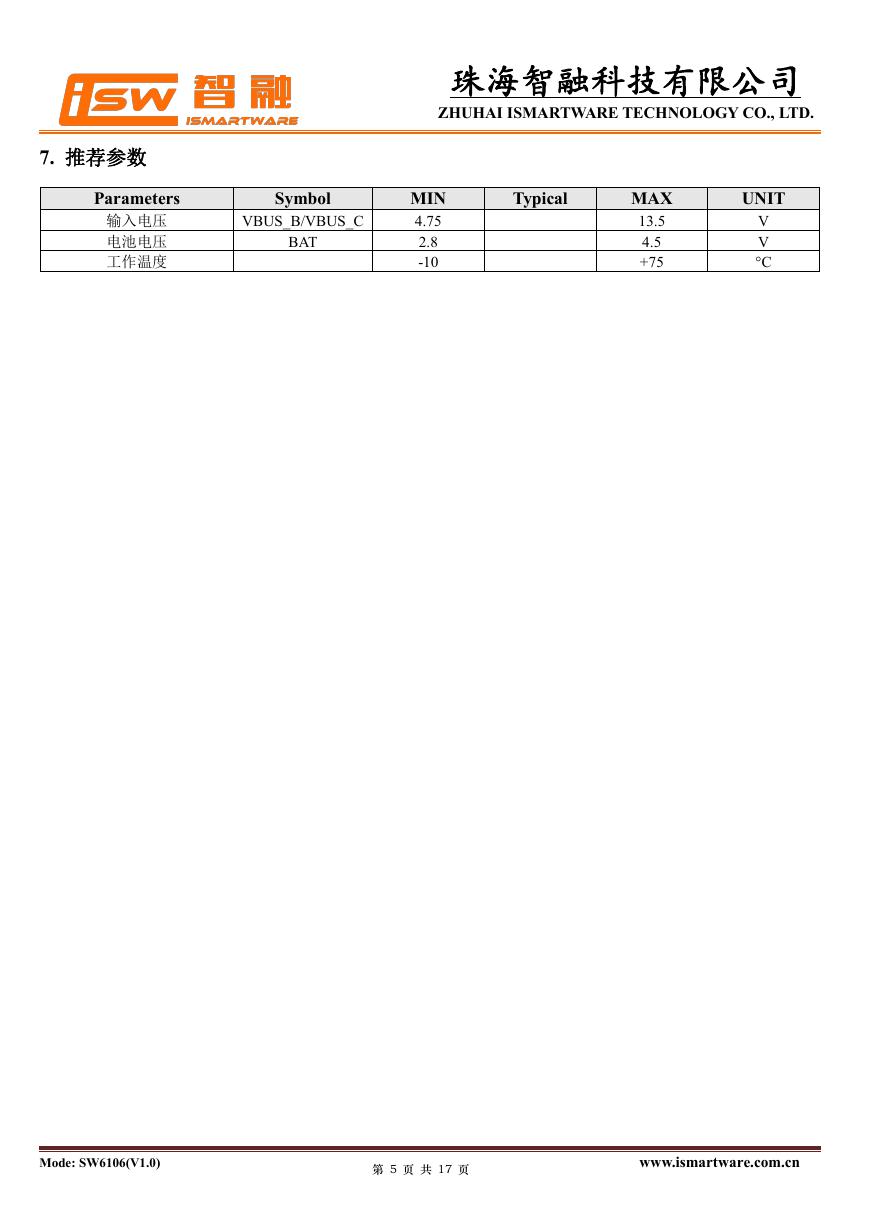

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 7. 推荐参数 Parameters 输入电压电池电压工作温度 Symbol VBUS_B/VBUS_C BAT MIN 4.75 2.8 -10 Typical MAX 13.5 4.5 +75 UNIT V V °C Mode: SW6106(V1.0) 第 5 页共 17 页 www.ismartware.com.cn

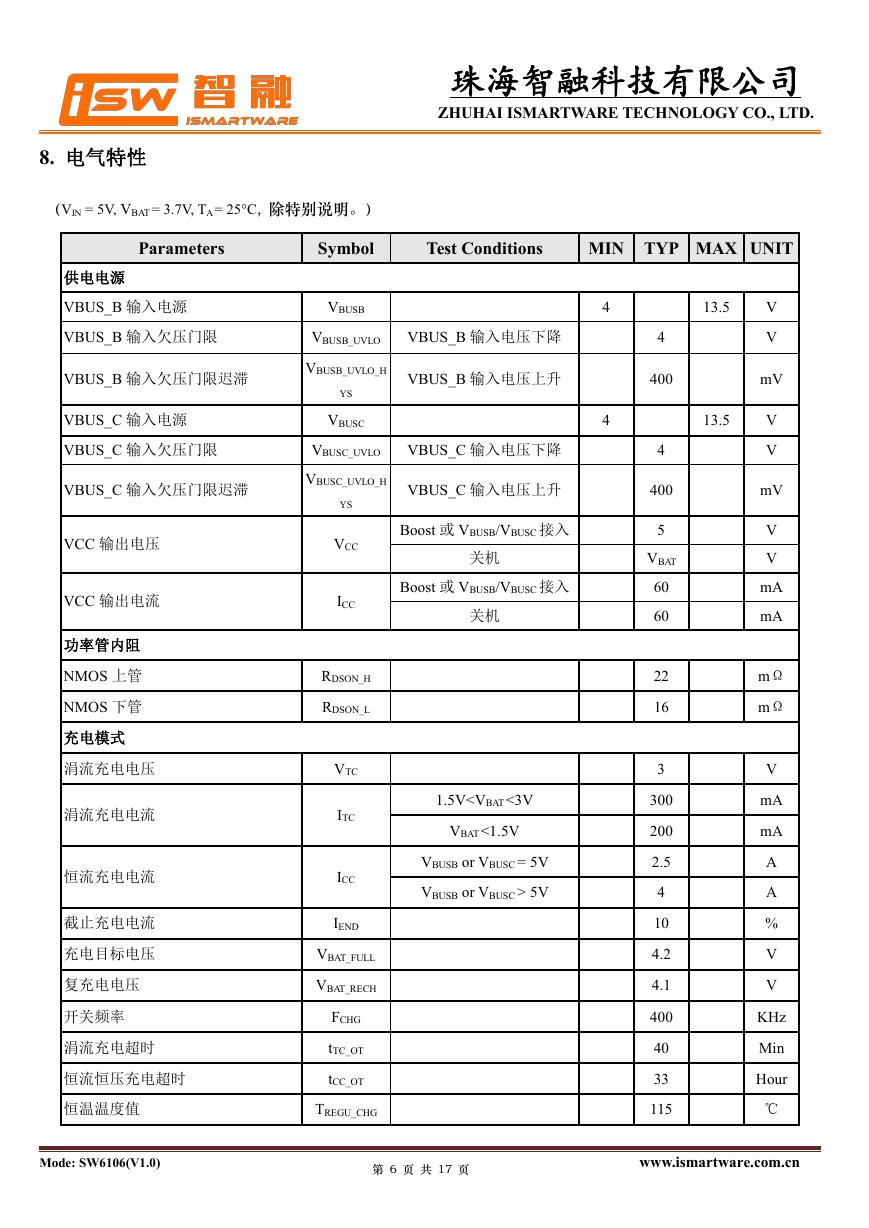

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. 8. 电气特性（VIN = 5V, VBAT= 3.7V, TA= 25°C, 除特别说明。） Parameters Symbol Test Conditions MIN TYP MAX UNIT 供电电源 VBUS_B 输入电源 VBUSB VBUS_B 输入欠压门限 VBUSB_UVLO VBUS_B 输入电压下降 VBUS_B 输入电压上升 VBUS_C 输入电压下降 VBUS_C 输入电压上升 Boost 或 VBUSB/VBUSC 接入关机 Boost 或 VBUSB/VBUSC 接入关机 1.5V 5V VBUS_B 输入欠压门限迟滞 VBUS_C 输入电源 VBUS_C 输入欠压门限 VBUS_C 输入欠压门限迟滞 VCC 输出电压 VCC 输出电流功率管内阻 NMOS 上管 NMOS 下管充电模式涓流充电电压涓流充电电流恒流充电电流截止充电电流充电目标电压复充电电压开关频率涓流充电超时恒流恒压充电超时恒温温度值 VBUSB_UVLO_H YS VBUSC VBUSC_UVLO VBUSC_UVLO_H YS VCC ICC RDSON_H RDSON_L VTC ITC ICC IEND VBAT_FULL VBAT_RECH FCHG tTC_OT tCC_OT TREGU_CHG 4 4 4 400 4 400 5 VBAT 60 60 22 16 3 300 200 2.5 4 10 4.2 4.1 400 40 33 115 13.5 13.5 V V mV V V mV V V mA mA mΩ mΩ V mA mA A A % V V KHz Min Hour ℃ Mode: SW6106(V1.0) 第 6 页共 17 页 www.ismartware.com.cn

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. VBAT VBAT_UVLO VBAT_UVLO_HY S VOUT IOUT ILIGHT_LOAD tLIGHT_LOAD IQ VOUT_WDC FBST TREGU_BST VBAT 输入电压下降 VBAT 输入电压上升 VOUT=5V VOUT=9V VOUT=12V VOUT=5V VOUT=9V VOUT=12V RDS_PATH=10mΩ VBAT=3.7V 0A2A ICC_SOURCE Power Level=3.0A Apple 2.4A Mode Apple 2.4A Mode RD DP DM IREF tPLUG_OUT ILED fLED 2.9 4.5 2.9 500 5.05 9.05 12.05 3 2 1.5 60 32 40 0 50 100 400 115 330 5.1 2.7 2.7 250 200 4 1 V V mV V V V A A A mA S uA mV mV mV KHz ℃ uA kΩ V V mA mS mA Hz 升压模式 VBAT 输入电压 VBAT 输入欠压门限 VBAT 输入欠压门限迟滞 VOUT 输出电压 VOUT 输出电流轻载电流检测门限值轻载检测关机时间静态电流线损补偿开关频率热控制环路门限值 Type-C 接口 CC 管脚输出电流 CC 管脚端接电阻 BC1.2 DP/DM 电压 PE 电流门限退出时间 LED 电量指示电量指示 LED 驱动电流 LED 闪烁频率 LED 照明 Mode: SW6106(V1.0) 第 7 页共 17 页 www.ismartware.com.cn

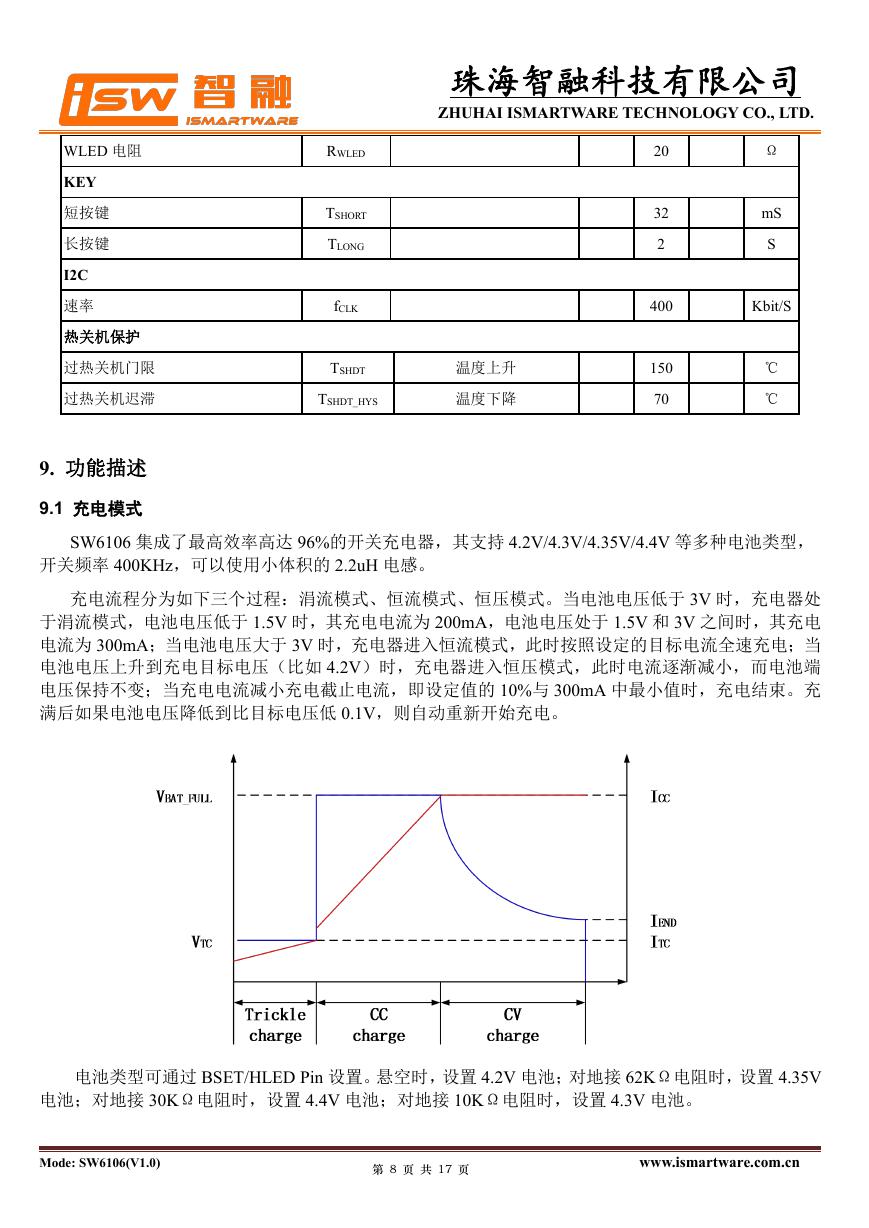

珠海智融科技有限公司 ZHUHAI ISMARTWARE TECHNOLOGY CO., LTD. RWLED TSHORT TLONG fCLK TSHDT TSHDT_HYS 温度上升温度下降 20 32 2 400 150 70 Ω mS S Kbit/S ℃ ℃ WLED 电阻 KEY 短按键长按键 I2C 速率热关机保护过热关机门限过热关机迟滞 9. 功能描述 9.1 充电模式 SW6106 集成了最高效率高达 96%的开关充电器，其支持 4.2V/4.3V/4.35V/4.4V 等多种电池类型，开关频率 400KHz，可以使用小体积的 2.2uH 电感。充电流程分为如下三个过程：涓流模式、恒流模式、恒压模式。当电池电压低于 3V 时，充电器处于涓流模式，电池电压低于 1.5V 时，其充电电流为 200mA，电池电压处于 1.5V 和 3V 之间时，其充电电流为 300mA；当电池电压大于 3V 时，充电器进入恒流模式，此时按照设定的目标电流全速充电；当电池电压上升到充电目标电压（比如 4.2V）时，充电器进入恒压模式，此时电流逐渐减小，而电池端电压保持不变；当充电电流减小充电截止电流，即设定值的 10%与 300mA 中最小值时，充电结束。充满后如果电池电压降低到比目标电压低 0.1V，则自动重新开始充电。电池类型可通过 BSET/HLED Pin 设置。悬空时，设置 4.2V 电池；对地接 62KΩ电阻时，设置 4.35V 电池；对地接 30KΩ电阻时，设置 4.4V 电池；对地接 10KΩ电阻时，设置 4.3V 电池。 Mode: SW6106(V1.0) 第 8 页共 17 页 www.ismartware.com.cn
