74系列芯片引脚图资料大全

74 系列芯片引脚图资料大全 26085 更新时间：2007 年 07 月 26 日作者：来源：本站原创点击数：为了方便大家我收集了下列 74 系列芯片的引脚图资料，如还有需要请上电子论坛 http://www.dianz.cn/ bbs/ 反相器驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65 异或门比较器 LS86 译码器 LS138 LS139 寄存器 LS74 LS175 LS373 反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐ 六非门(OC 门) 74LS05 _ │14 13 12 11 10 9 8│ 六非门(OC 高压输出) 74LS06 Y = A ） │ │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘

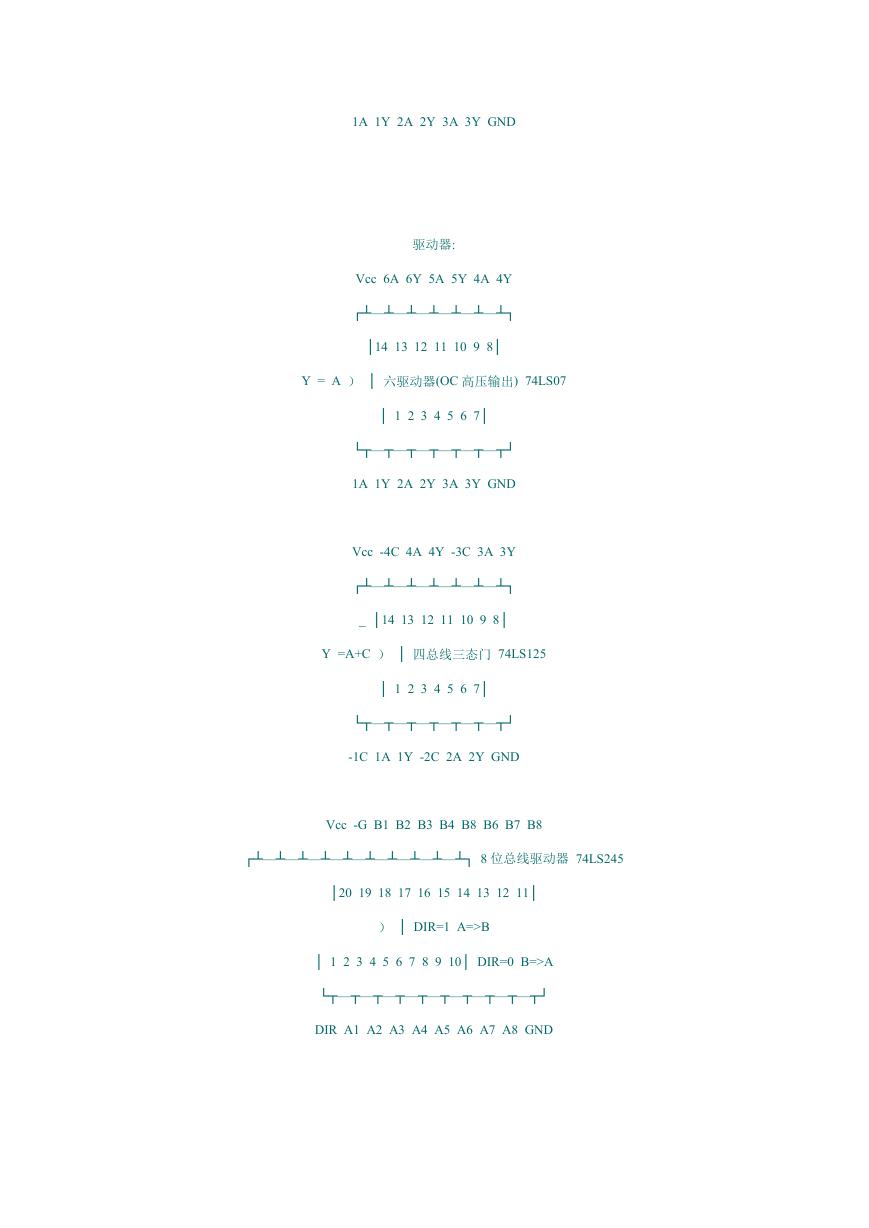

1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ Y = A ） │ 六驱动器(OC 高压输出) 74LS07 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ _ │14 13 12 11 10 9 8│ Y =A+C ） │ 四总线三态门 74LS125 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8 ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8 位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│ ） │ DIR=1 A=>B │ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND

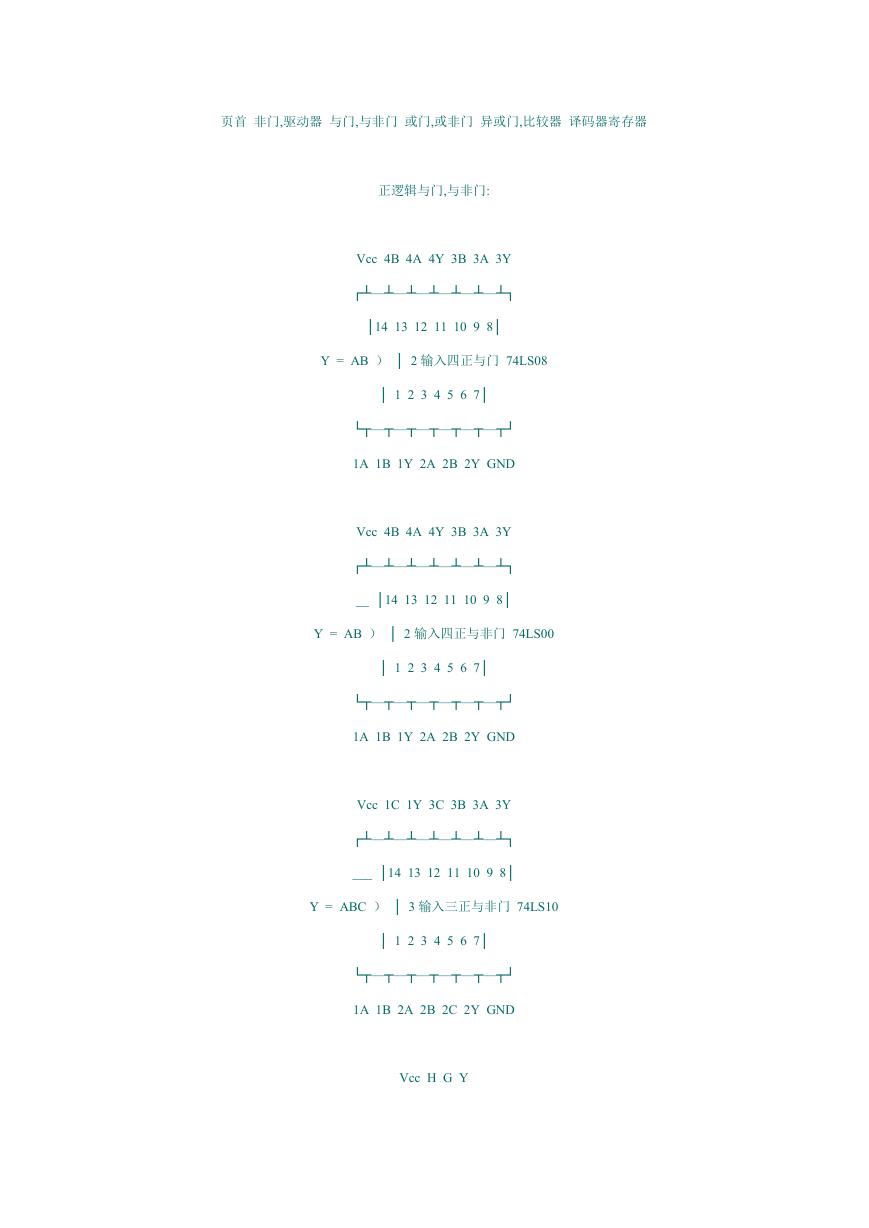

页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门: Vcc 4B 4A 4Y 3B 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ Y = AB ） │ 2 输入四正与门 74LS08 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 4B 4A 4Y 3B 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ __ │14 13 12 11 10 9 8│ Y = AB ） │ 2 输入四正与非门 74LS00 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 1C 1Y 3C 3B 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ ___ │14 13 12 11 10 9 8│ Y = ABC ） │ 3 输入三正与非门 74LS10 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 2A 2B 2C 2Y GND Vcc H G Y

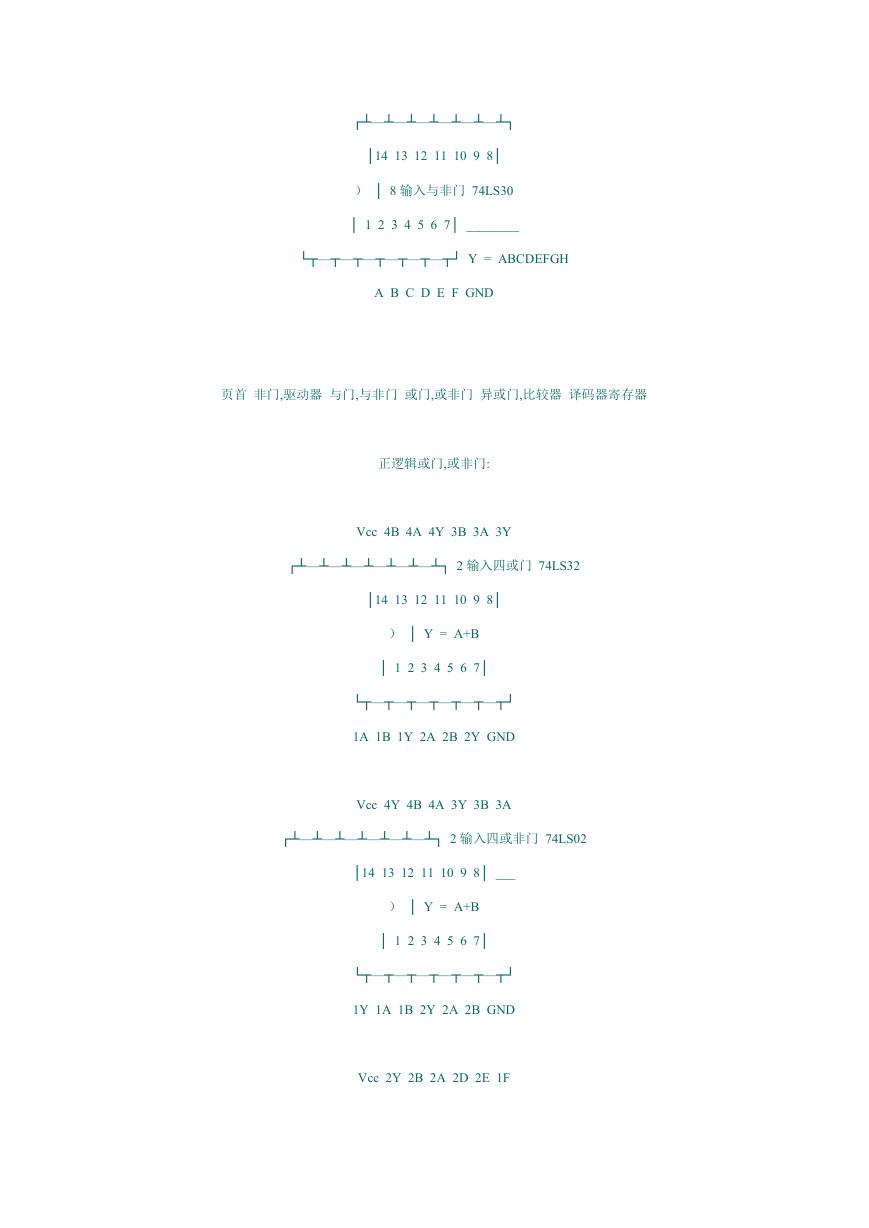

┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ ） │ 8 输入与非门 74LS30 │ 1 2 3 4 5 6 7│ ________ └┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGH A B C D E F GND 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门: Vcc 4B 4A 4Y 3B 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ 2 输入四或门 74LS32 │14 13 12 11 10 9 8│ ） │ Y = A+B │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 4Y 4B 4A 3Y 3B 3A ┌┴—┴—┴—┴—┴—┴—┴┐ 2 输入四或非门 74LS02 │14 13 12 11 10 9 8│ ___ ） │ Y = A+B │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1Y 1A 1B 2Y 2A 2B GND Vcc 2Y 2B 2A 2D 2E 1F

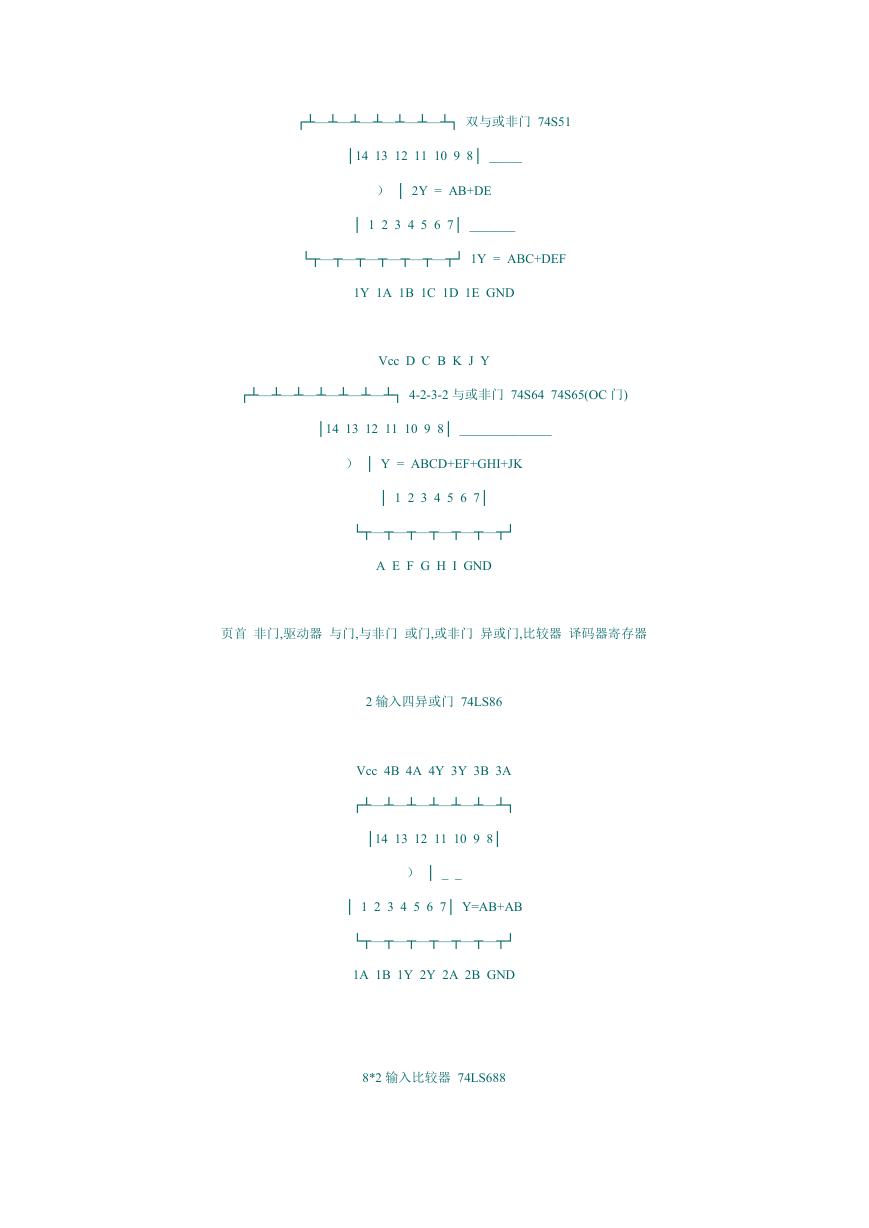

┌┴—┴—┴—┴—┴—┴—┴┐ 双与或非门 74S51 │14 13 12 11 10 9 8│ _____ ） │ 2Y = AB+DE │ 1 2 3 4 5 6 7│ _______ └┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF 1Y 1A 1B 1C 1D 1E GND Vcc D C B K J Y ┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2 与或非门 74S64 74S65(OC 门) │14 13 12 11 10 9 8│ ______________ ） │ Y = ABCD+EF+GHI+JK │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ A E F G H I GND 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器 2 输入四异或门 74LS86 Vcc 4B 4A 4Y 3Y 3B 3A ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ ） │ _ _ │ 1 2 3 4 5 6 7│ Y=AB+AB └┬—┬—┬—┬—┬—┬—┬┘ 1A 1B 1Y 2Y 2A 2B GND 8*2 输入比较器 74LS688

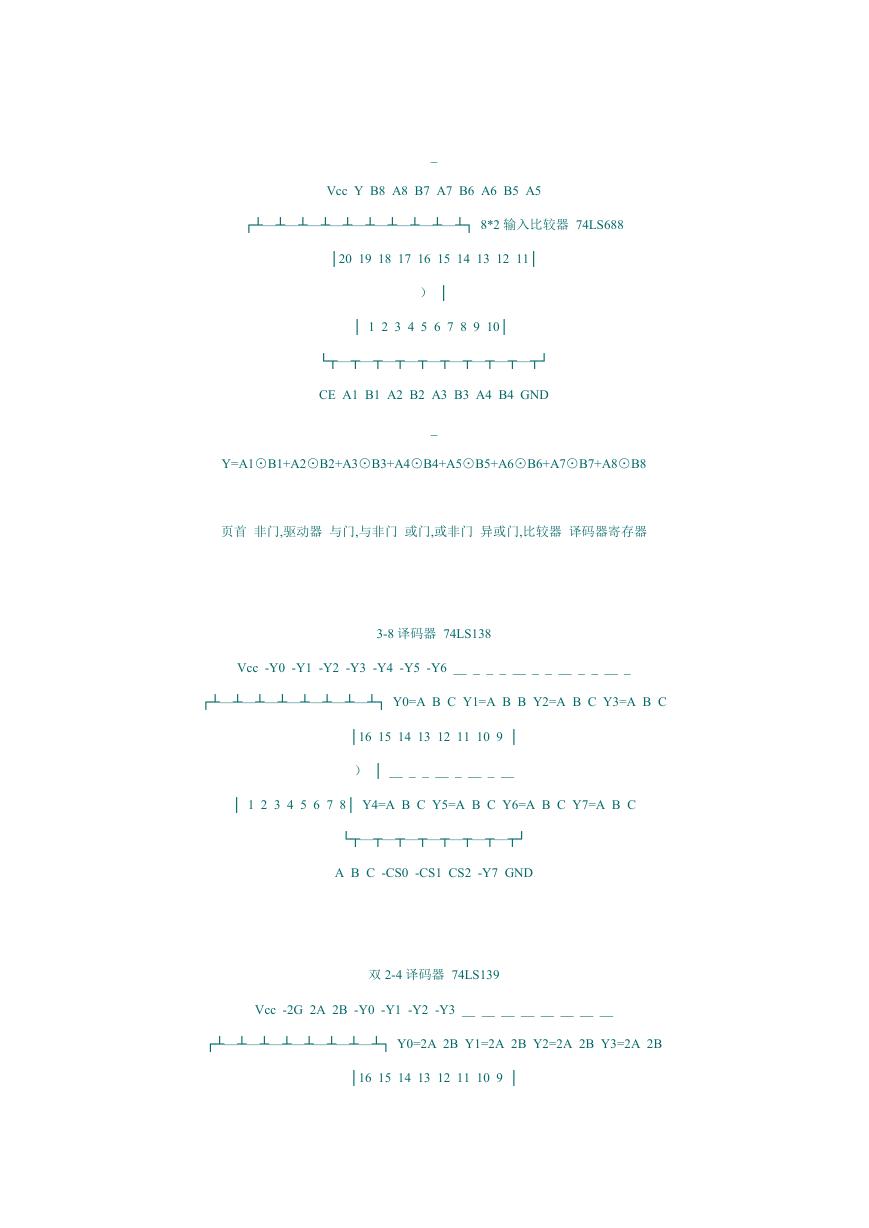

_ Vcc Y B8 A8 B7 A7 B6 A6 B5 A5 ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2 输入比较器 74LS688 │20 19 18 17 16 15 14 13 12 11│ ） │ │ 1 2 3 4 5 6 7 8 9 10│ └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ CE A1 B1 A2 B2 A3 B3 A4 B4 GND _ Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器 3-8 译码器 74LS138 Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _ ┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │ ） │ __ _ _ __ _ __ _ __ │ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C └┬—┬—┬—┬—┬—┬—┬—┬┘ A B C -CS0 -CS1 CS2 -Y7 GND 双 2-4 译码器 74LS139 Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __ ┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │

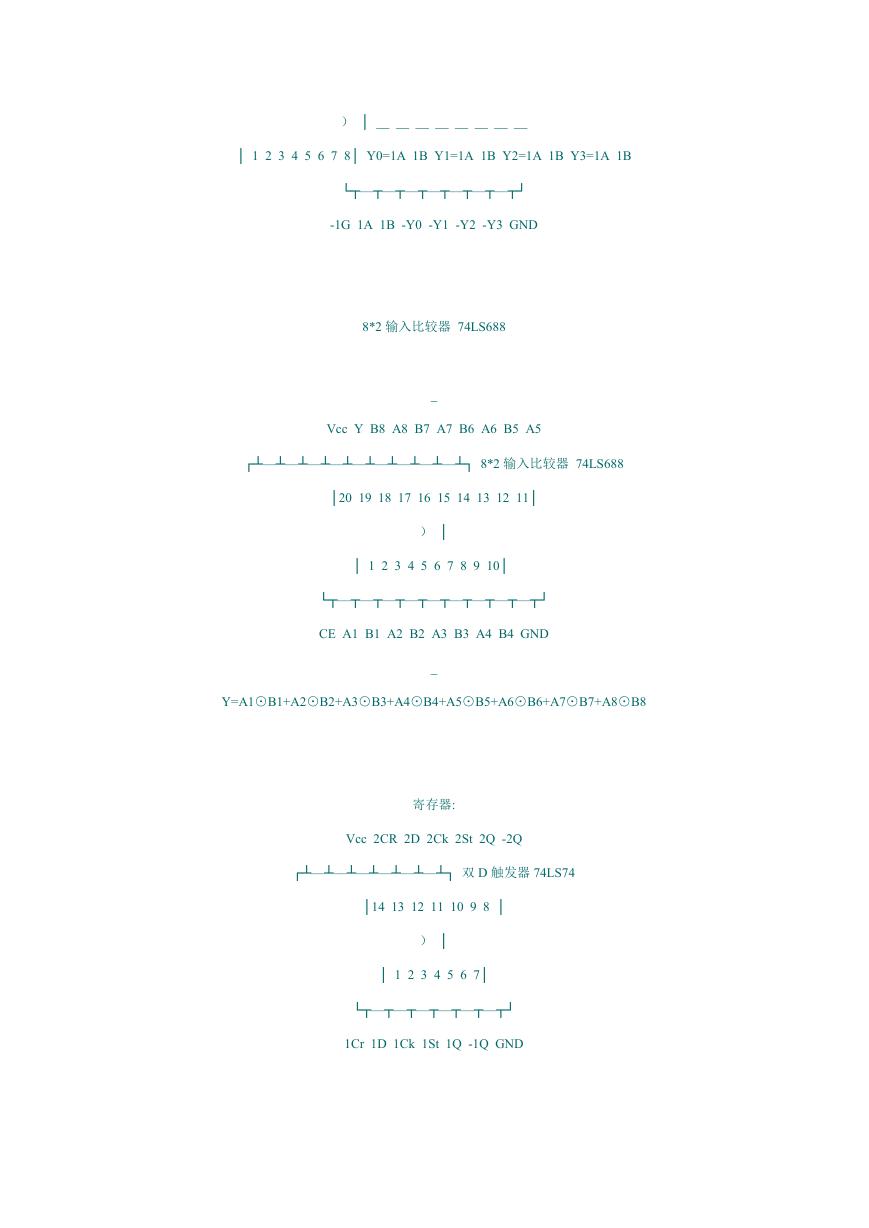

） │ __ __ __ __ __ __ __ __ │ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B └┬—┬—┬—┬—┬—┬—┬—┬┘ -1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND 8*2 输入比较器 74LS688 _ Vcc Y B8 A8 B7 A7 B6 A6 B5 A5 ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2 输入比较器 74LS688 │20 19 18 17 16 15 14 13 12 11│ ） │ │ 1 2 3 4 5 6 7 8 9 10│ └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ CE A1 B1 A2 B2 A3 B3 A4 B4 GND _ Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8 寄存器: Vcc 2CR 2D 2Ck 2St 2Q -2Q ┌┴—┴—┴—┴—┴—┴—┴┐ 双 D 触发器 74LS74 │14 13 12 11 10 9 8 │ ） │ │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1Cr 1D 1Ck 1St 1Q -1Q GND

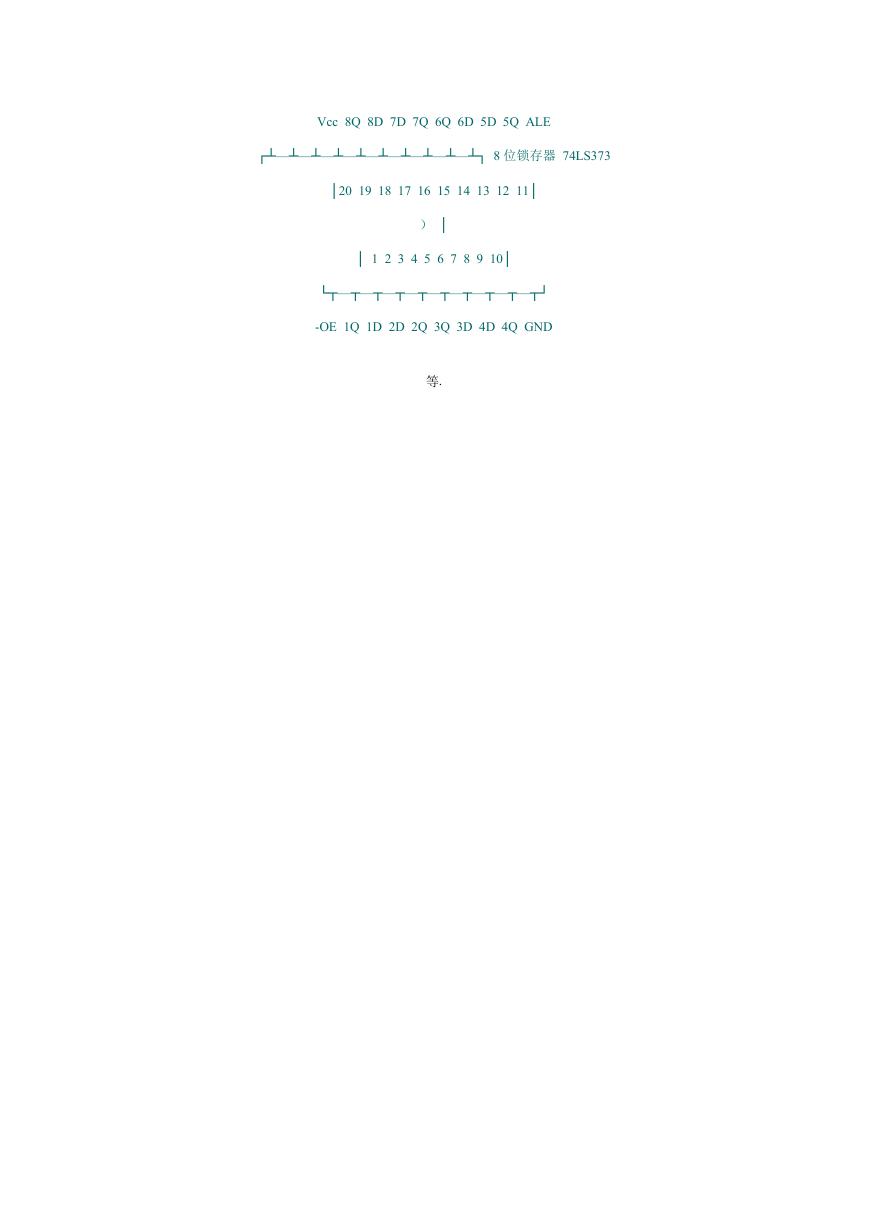

Vcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8 位锁存器 74LS373 │20 19 18 17 16 15 14 13 12 11│ ） │ │ 1 2 3 4 5 6 7 8 9 10│ └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ -OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND 等.
