电子管认识 2 jy1234 原创于 2005 年 10 月 31 日 1:51 http://www.shenxian.ccoo.cn/blog/blogshow.asp?aid=62637 晶体二极管按材料分：有锗（Ge 管）/硅（Si 管）二极管。按用途分：有整流/检波/稳压/光敏/变容二极管。发光二极管

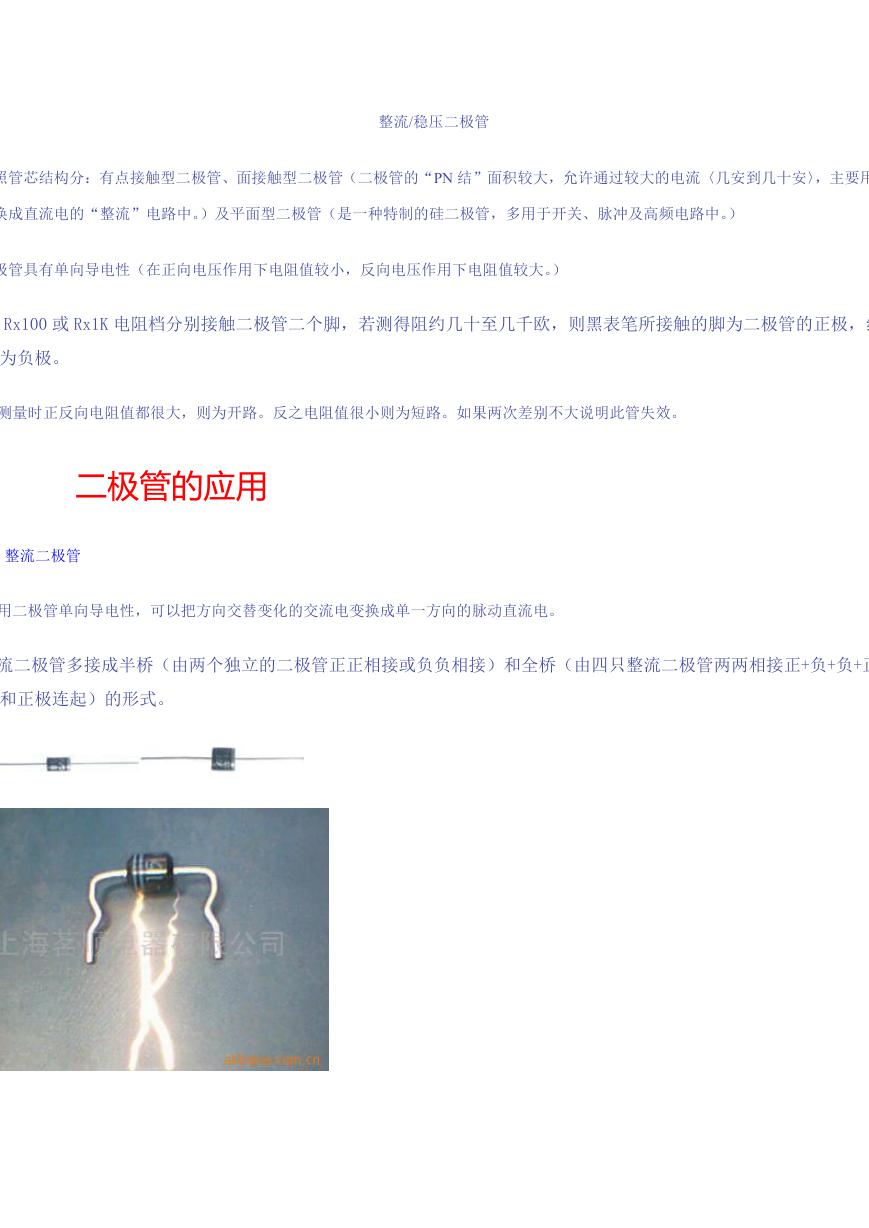

整流/稳压二极管按照管芯结构分：有点接触型二极管、面接触型二极管（二极管的“PN 结”面积较大，允许通过较大的电流〈几安到几十安〉，主要用于把交流电变换成直流电的“整流”电路中。）及平面型二极管（是一种特制的硅二极管，多用于开关、脉冲及高频电路中。）二极管具有单向导电性（在正向电压作用下电阻值较小，反向电压作用下电阻值较大。）用 Rx100 或 Rx1K 电阻档分别接触二极管二个脚，若测得阻约几十至几千欧，则黑表笔所接触的脚为二极管的正极，红表笔所接触为负极。若测量时正反向电阻值都很大，则为开路。反之电阻值很小则为短路。如果两次差别不大说明此管失效。二极管的应用 1．整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。整流二极管多接成半桥（由两个独立的二极管正正相接或负负相接）和全桥（由四只整流二极管两两相接正+负+负+正，再把正极和正极连起）的形式。

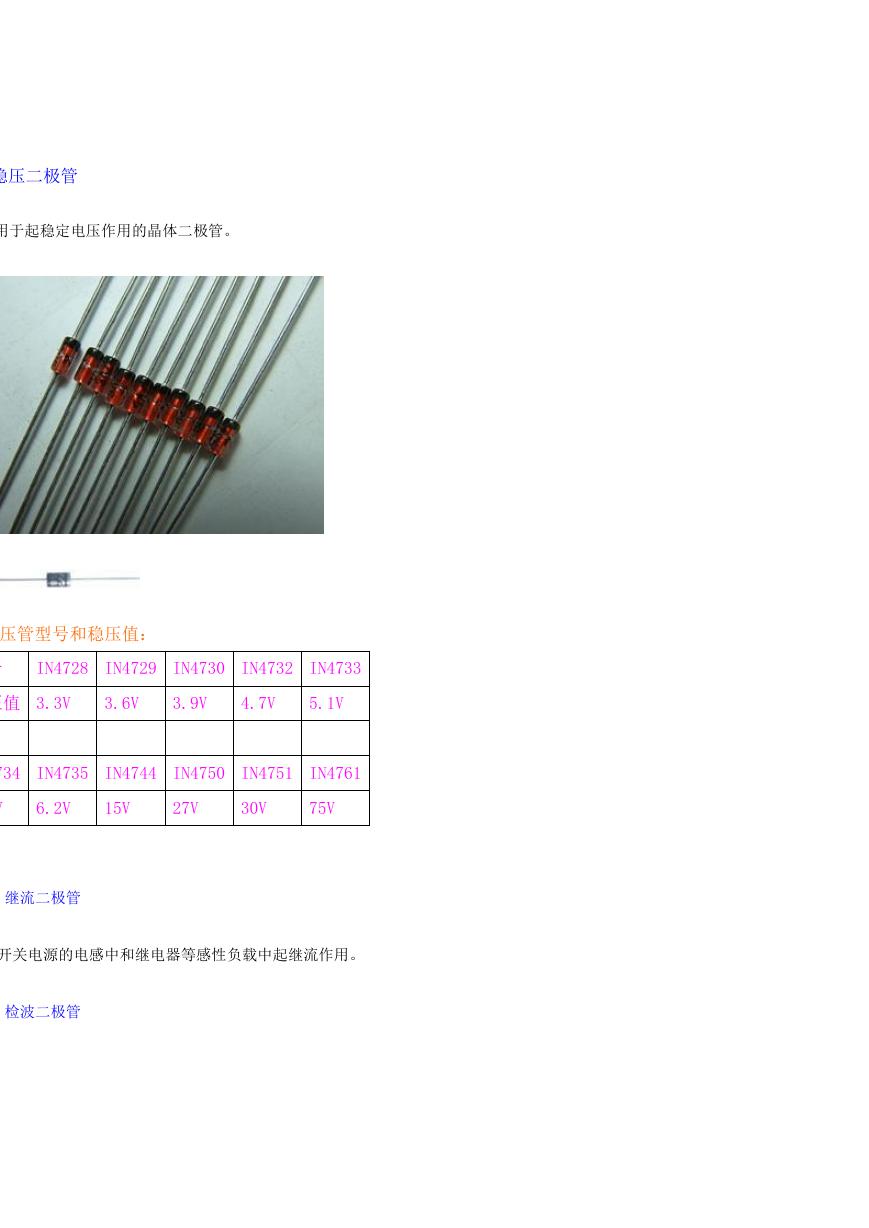

2．稳压二极管是用于起稳定电压作用的晶体二极管。常用稳压管型号和稳压值：型号 IN4728 IN4729 IN4730 IN4732 IN4733 稳压值 3.3V 3.6V 3.9V 4.7V 5.1V IN4734 IN4735 IN4744 IN4750 IN4751 IN4761 5.6V 6.2V 15V 27V 30V 75V 3．继流二极管在开关电源的电感中和继电器等感性负载中起继流作用。 4．检波二极管

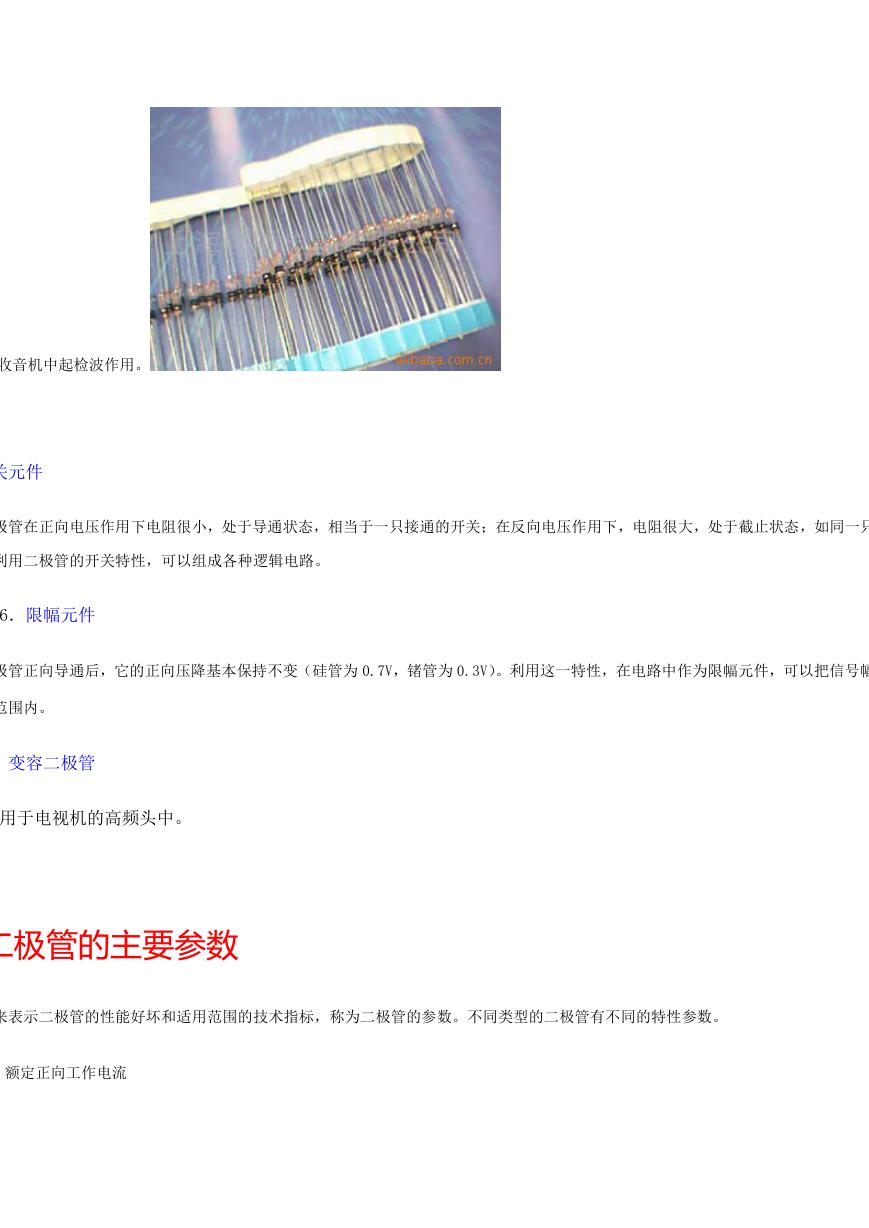

在收音机中起检波作用。 5．开关元件二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。 6．限幅元件二极管正向导通后，它的正向压降基本保持不变（硅管为 0.7V，锗管为 0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。 7．变容二极管使用于电视机的高频头中。二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。 1、额定正向工作电流

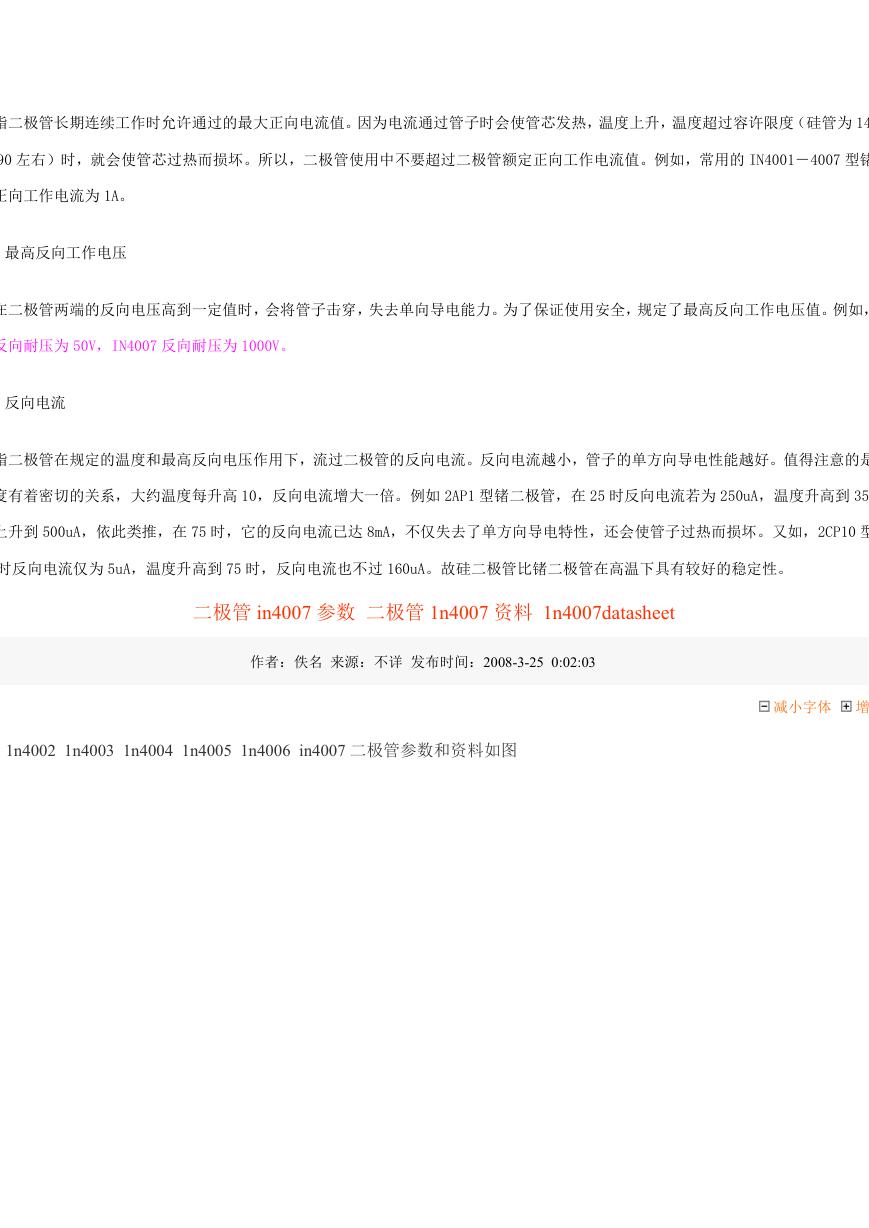

是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为 140 左右，锗管为 90 左右）时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的 IN4001－4007 型锗二极管的额定正向工作电流为 1A。 2、最高反向工作电压加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001 二极管反向耐压为 50V，IN4007 反向耐压为 1000V。 3、反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高 10，反向电流增大一倍。例如 2AP1 型锗二极管，在 25 时反向电流若为 250uA，温度升高到 35，反向电流将上升到 500uA，依此类推，在 75 时，它的反向电流已达 8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10 型硅二极管，25 时反向电流仅为 5uA，温度升高到 75 时，反向电流也不过 160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。二极管 in4007 参数二极管 1n4007 资料 1n4007datasheet 作者：佚名来源：不详发布时间：2008-3-25 0:02:03 1n4001 1n4002 1n4003 1n4004 1n4005 1n4006 in4007 二极管参数和资料如图减小字体增大字体
