OpenNCC API参考手册(OpenNCC_API).pdf
一：SDK C/C++接口说明
1.设备初始化相关接口
1.1加载设备固件
接口调用示例：
1.2获取连接设备usb版本信息
接口调用示例：
1.3初始化相机参数
媒体数据和meta 数据有2种方式获取，一：通过回调函数被动获取，二：通过read_XXX_data
typedef struct{
int imageWidth; //图像宽度
int imageHeight; //图像高度
int startX; //Ai运算起点x坐标
int startY; //Ai运算起点y坐标
int endX; //Ai运算终点x坐标
int endY; //Ai运算终点y坐标
int inputDimWidth; /* 缩放后模型输入宽，如果<=0,自动从模型
int inputDimHeight; /* 缩放后模型输入高，如果<=0,自动从模型
IMAGE_FORMAT inputFormat; /* 模型输入格式，只支持RGB/RGB_PL
float meanValue[3]; /* 缩放后的数据二次预处玿如果inputFo
R = (R-meanValue[0]
G = (G-meanValue
B = (B-meanValue
float stdValue;
int isOutputYUV; //使能开关 1 : open 0 :cl
int isOutputH26X;
int isOutputJPEG;
encodeMode mode; /* H264/H265 */
} CameraInfo;
接口调用示例：
1.4 获取meta data大小
get_meta_size()
void
无
接口调用示例：略。
相机关闭，重新加载算法模型，更换模型前调用
1.5移除sdk
sdk_uninit()
void
无
接口调用示例：
sdk_uninit()；
相机关闭，重新加载算法模型，更换模型前调用
1.6 获取sdk版本信息
接口调用示例：
2.视频流相关接口
2.1获取设备yuv数据
read_yuv_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
获取设备yuv数据流
2.2获取设备H.264或H.265数据流
read_26x_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
2.3获取设备jpeg数据
read_jpg_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
获取设备jpeg数据流
2.4获取设备AI算法运算结果
read_meta_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
2.5获取设备ir数据
read_ir_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
获取设备红外图像数据流，只有3D相机才支持该接口。
2.6获取设备depth数据
read_depth_data()
char* pbuf
接收缓存区
int * size
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视频数据大小
int blocked
数据返回0：如果无数据立即返回；1：阻塞直到读取到数据才返回
接口调用示例：
获取设备深度图像数据流，只有3D相机才支持该接口。
3.相机控制相关接口
3.1获取相机模组信息
接口调用示例：
获取相机可见光模组模式信息，有的相机支持多种视频模式，可以通过camera_select_senso
3.2 选择模组工作模式
接口调用示例：
3.3控制相机视频输出方式
接口调用示例：
3.4 选择相机聚焦模式
接口调用示例：
3.5 设置相机镜头距离
接口调用示例：
3.6 触发单次聚焦
接口调用示例：
3.7 选择相机曝光模式
接口调用示例：
3.8 设置相机曝光时间
接口调用示例：
3.9 设置相机曝光增益
接口调用示例：
3.10 选择相机白平衡模式
接口调用示例：
3.11 浮点数转化
接口调用示例：
二：SDK Python接口说明
1.设备初始化相关接口
1.1 获取sdk版本信息
接口调用示例：
1.2 获取设备连接usb信息
接口调用示例：
1.3加载设备固件
接口调用示例：
1.4初始化相机参数
媒体数据以及meta 数据有2种获取方法，具体见c/c++对应的该接口描述。
接口调用示例：
1.5移除sdk
sdk_uninit()
无
无
接口调用示例：
sdk_uninit()；
相机关闭，重新加载算法模型，更换模型前调用
2.视频流相关接口
2.1获取设备yuv数据
GetYuvData()
yuvbuf
接收缓存区，bytearray类型
接口调用示例：
metasize=ncc.get_meta_size()
获取设备yuv数据流
2.2获取设备H.264或H.265数据流
GetH26xData()
databuf
接收缓存区,bytearray类型
接口调用示例：
2.3获取设备jpeg数据
GetJpegData()
databuf
接收缓存区,bytearray类型
接口调用示例：
获取设备jpeg数据流
2.4获取设备AI网络数据运算结果
GetMetaData()
databuf
接收缓存区,bytearray类型
接口调用示例：
3.相机控制相关接口
3.1获取相机模组信息
接口调用示例：
获取相机可见光模组模式信息，有的相机支持多种视频模式，可以通过camera_select_senso
3.2 选择模组工作模式
接口调用示例：
3.3控制相机视频输出方式
接口调用示例：
3.4 设置相机聚焦模式
接口调用示例：
3.5 选择相机镜头距离
接口调用示例：
3.6 触发单次聚焦
接口调用示例：
3.7 选择相机曝光模式
接口调用示例：
3.8 选择相机曝光时间
接口调用示例：
3.9 选择相机曝光增益大小
接口调用示例：
3.10 选择相机白平衡模式
接口调用示例：
3.11 浮点数转化
接口调用示例：
OpenNCC SDK
API2.0.x 接口定义
历史版本
版本
1.0.0
1.0.1
2.0.0
日期
2020/1/10
2020/3/16
2020/4/7
修改
王新华
王洋
左文平
变更摘要
Initial version
Optimized version
修订接口，添加 python 接口

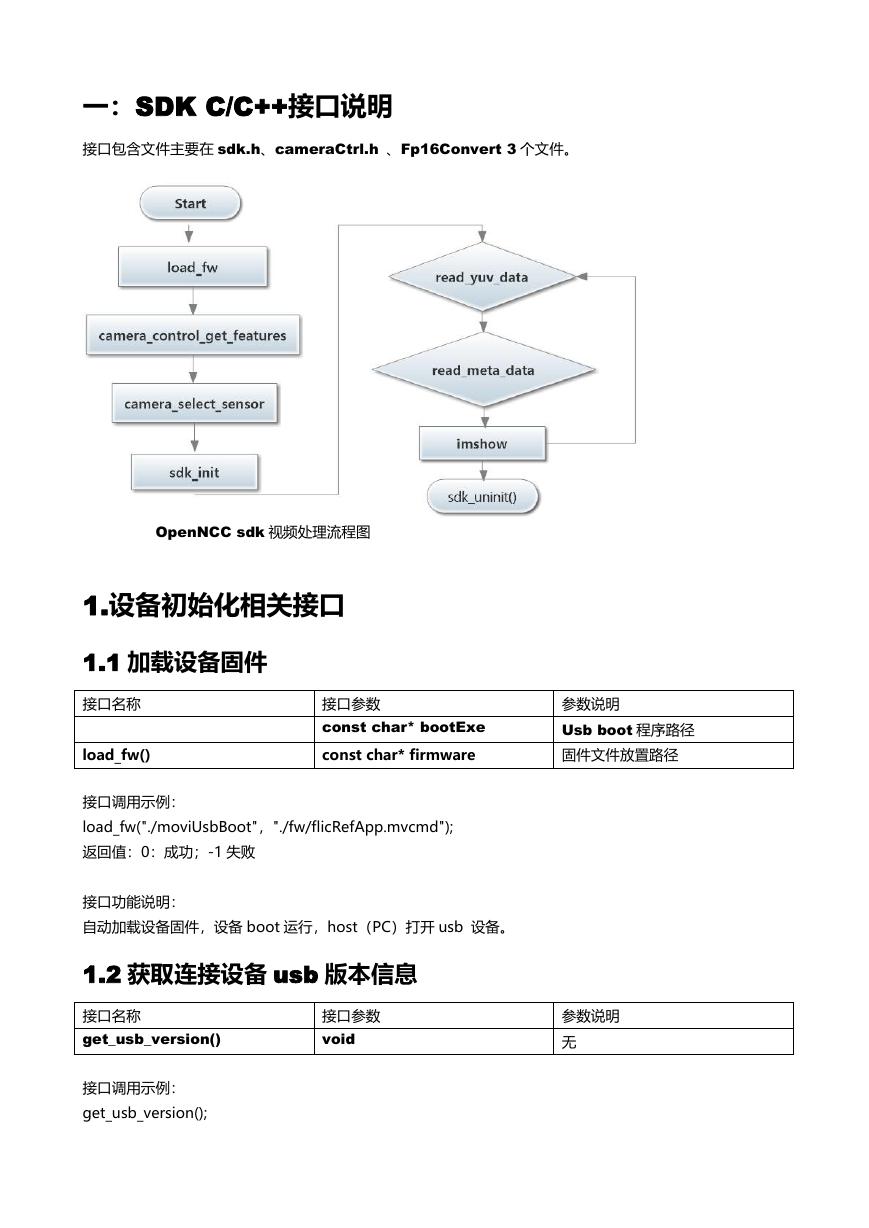

一：SDK C/C++接口说明
接口包含文件主要在 sdk.h、cameraCtrl.h 、Fp16Convert 3 个文件。
OpenNCC sdk 视频处理流程图
1.设备初始化相关接口
1.1 加载设备固件
接口名称
load_fw()
接口参数
const char* bootExe
const char* firmware
参数说明
Usb boot 程序路径
固件文件放置路径
接口调用示例：
load_fw("./moviUsbBoot"，"./fw/flicRefApp.mvcmd");
返回值：0：成功；-1 失败
接口功能说明：
自动加载设备固件，设备 boot 运行，host（PC）打开 usb 设备。
1.2 获取连接设备 usb 版本信息
接口名称
get_usb_version()
接口参数
void
参数说明
无
接口调用示例：
get_usb_version();
返回值：30：usb3.0、20：usb2.0
接口功能说明：
获取设备连接的 usb 版本信息（端口和 usb 线）

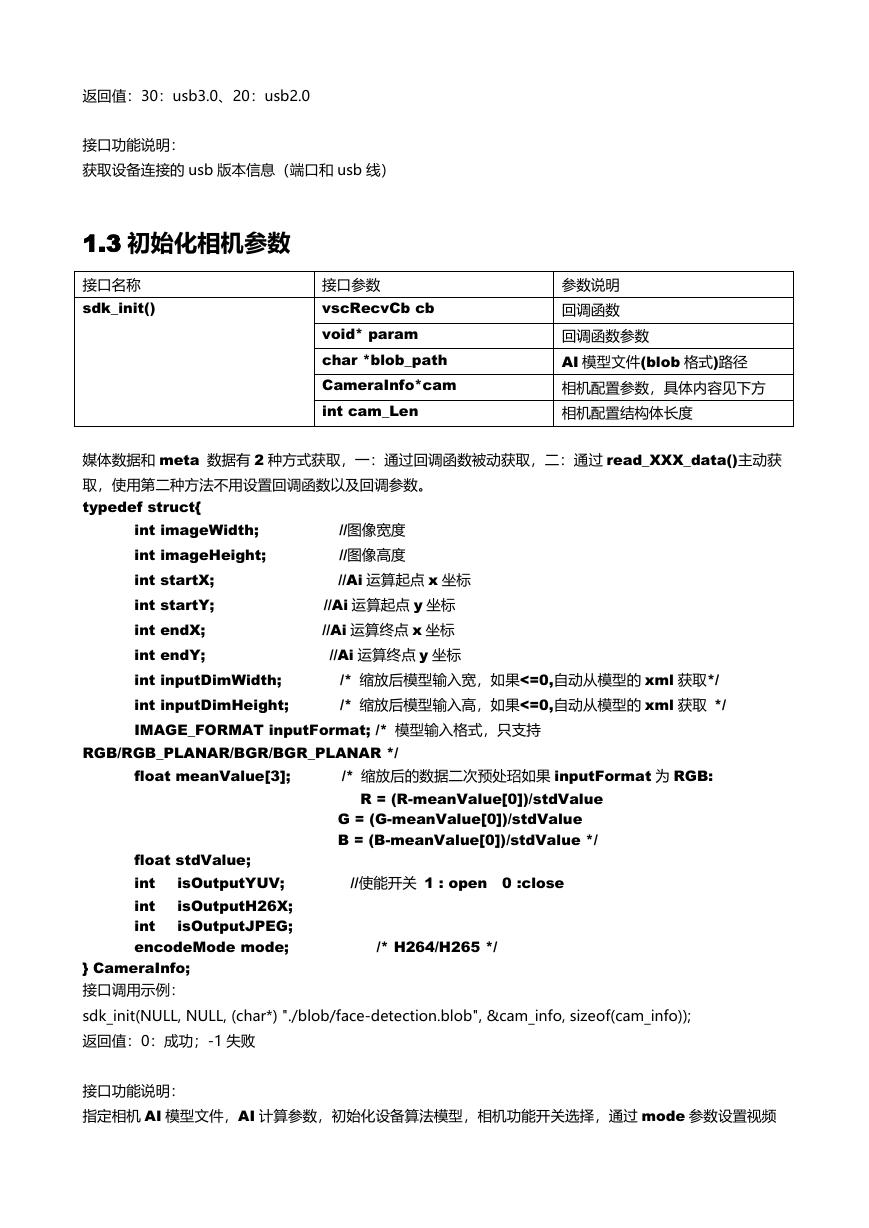

1.3 初始化相机参数
接口名称
sdk_init()
接口参数
vscRecvCb cb
void* param
char *blob_path
CameraInfo*cam
int cam_Len
参数说明
回调函数
回调函数参数
AI 模型文件(blob 格式)路径
相机配置参数，具体内容见下方
相机配置结构体长度
媒体数据和 meta 数据有 2 种方式获取，一：通过回调函数被动获取，二：通过 read_XXX_data()主动获
取，使用第二种方法不用设置回调函数以及回调参数。
typedef struct{
//图像宽度
//图像高度
//Ai 运算起点 x 坐标
int imageWidth;
int imageHeight;
int startX;
int startY;
int endX;
int endY;
int inputDimWidth;
int inputDimHeight;
IMAGE_FORMAT inputFormat; /* 模型输入格式，只支持
//Ai 运算起点 y 坐标
//Ai 运算终点 x 坐标
//Ai 运算终点 y 坐标
/* 缩放后模型输入宽，如果<=0,自动从模型的 xml 获取*/
/* 缩放后模型输入高，如果<=0,自动从模型的 xml 获取 */
RGB/RGB_PLANAR/BGR/BGR_PLANAR */
float meanValue[3];
/* 缩放后的数据二次预处玿如果 inputFormat 为 RGB:
float stdValue;
isOutputYUV;
int
isOutputH26X;
int
int
isOutputJPEG;
encodeMode mode;
R = (R-meanValue[0])/stdValue
G = (G-meanValue[0])/stdValue
B = (B-meanValue[0])/stdValue */
//使能开关 1 : open 0 :close
/* H264/H265 */
} CameraInfo;
接口调用示例：
sdk_init(NULL, NULL, (char*) "./blob/face-detection.blob", &cam_info, sizeof(cam_info));
返回值：0：成功；-1 失败
接口功能说明：
指定相机 AI 模型文件，AI 计算参数，初始化设备算法模型，相机功能开关选择，通过 mode 参数设置视频
压缩编码参数（ENCODE_H264_MODE，ENCODE_H265_MODE），注意，此处仅仅是功能开关是否
开启，视频输出还要通过 camera_video_out（）控制是否输出。
1.4 获取 meta data 大小
接口名称
get_meta_size()
接口调用示例：略。
接口参数
void
参数说明
无
返回值：cnn 计算结果 meta data 数据大小。
接口功能说明：
相机关闭，重新加载算法模型，更换模型前调用
1.5 移除 sdk
接口名称
sdk_uninit()
接口调用示例：
sdk_uninit()；
返回值：无
接口参数
void
参数说明
无
接口功能说明：
相机关闭，重新加载算法模型，更换模型前调用
1.6 获取 sdk 版本信息
接口参数
char* version
参数说明
版本信息
接口名称
get_sdk_version()
接口调用示例：
char version[100];
get_sdk_version(version);
返回值：void
接口功能说明：
获取 sdk 版本信息。

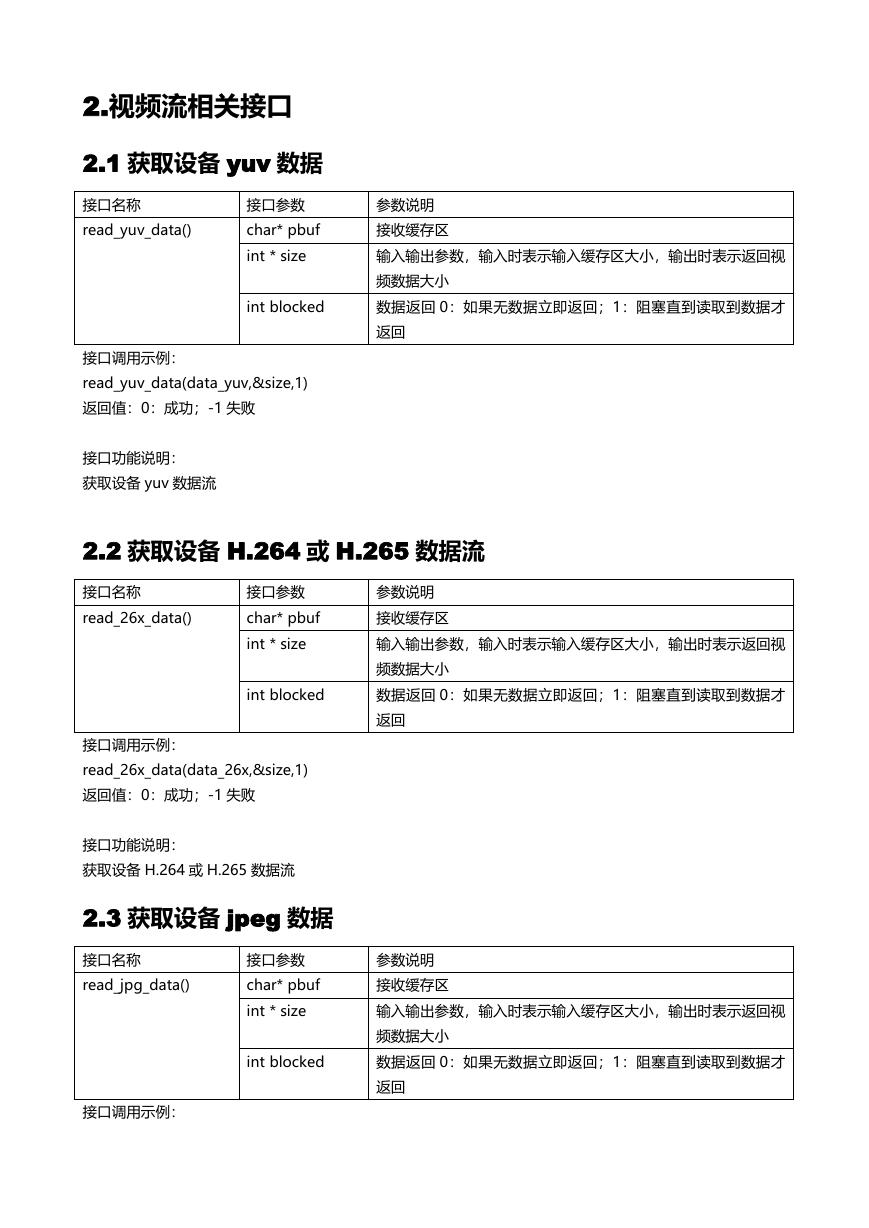

2.视频流相关接口
2.1 获取设备 yuv 数据
接口名称
read_yuv_data()
接口参数
char* pbuf
int * size
int blocked
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
接口调用示例：
read_yuv_data(data_yuv,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备 yuv 数据流
2.2 获取设备 H.264 或 H.265 数据流
接口名称
read_26x_data()
接口参数
char* pbuf
int * size
int blocked
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
接口调用示例：
read_26x_data(data_26x,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备 H.264 或 H.265 数据流
2.3 获取设备 jpeg 数据
接口名称
read_jpg_data()
接口调用示例：
接口参数
char* pbuf
int * size
int blocked
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
read_jpg_data(yuv420p,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备 jpeg 数据流
2.4 获取设备 AI 算法运算结果
接口名称
read_meta_data()
接口参数
char* pbuf
int * size
int blocked
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
接口调用示例：
read_meta_data(data_mate,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备 AI 网络运算结果数据
2.5 获取设备 ir 数据
接口名称
read_ir_data()
接口参数
char* pbuf
int * size
int blocked
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
接口调用示例：
read_ir_data(yuv420p,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备红外图像数据流，只有 3D 相机才支持该接口。

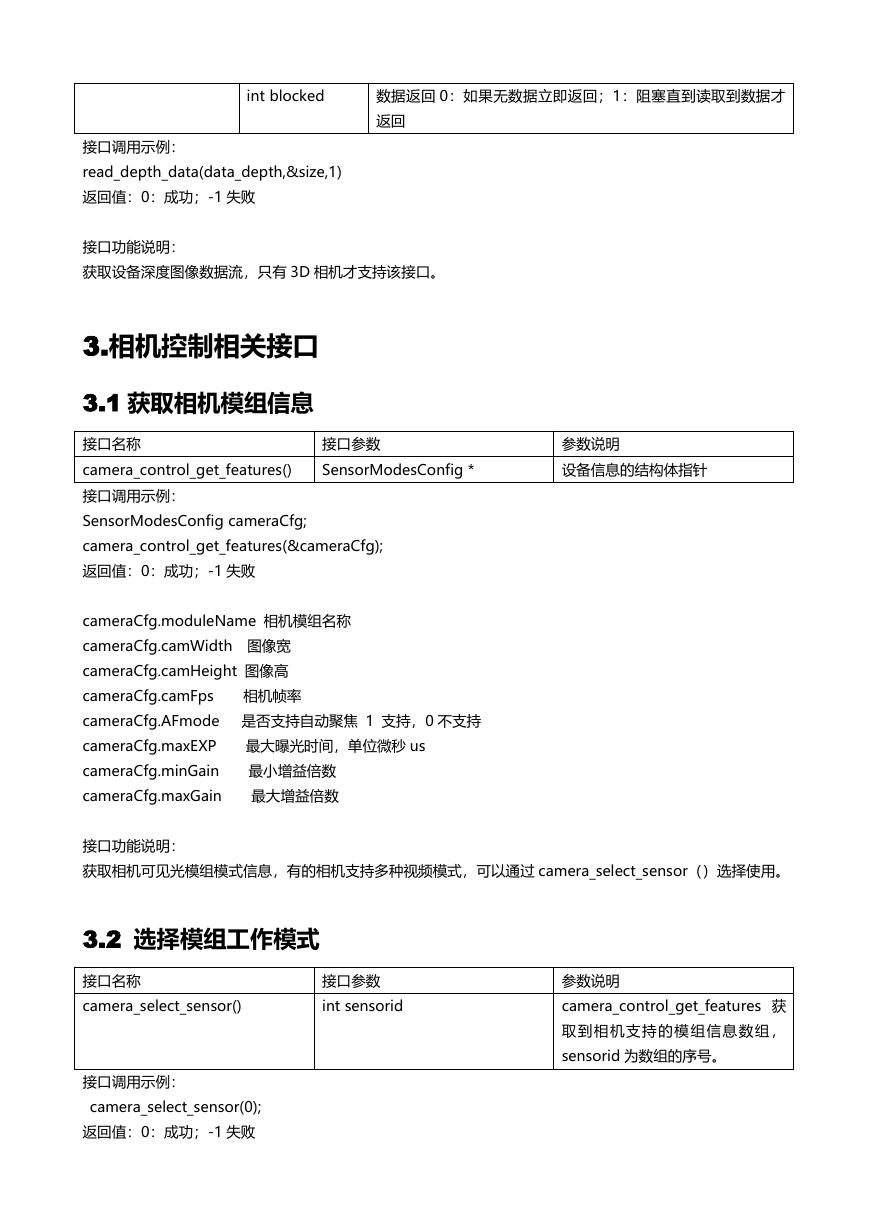

2.6 获取设备 depth 数据
接口名称
read_depth_data()
接口参数
char* pbuf
int * size
参数说明
接收缓存区
输入输出参数，输入时表示输入缓存区大小，输出时表示返回视
频数据大小
int blocked
数据返回 0：如果无数据立即返回；1：阻塞直到读取到数据才
返回
接口调用示例：
read_depth_data(data_depth,&size,1)
返回值：0：成功；-1 失败
接口功能说明：
获取设备深度图像数据流，只有 3D 相机才支持该接口。
3.相机控制相关接口
3.1 获取相机模组信息
接口参数
SensorModesConfig *
接口名称
camera_control_get_features()
接口调用示例：
SensorModesConfig cameraCfg;
camera_control_get_features(&cameraCfg);
返回值：0：成功；-1 失败
参数说明
设备信息的结构体指针
cameraCfg.moduleName 相机模组名称
cameraCfg.camWidth 图像宽
cameraCfg.camHeight 图像高
cameraCfg.camFps
cameraCfg.AFmode 是否支持自动聚焦 1 支持，0 不支持
cameraCfg.maxEXP
cameraCfg.minGain
cameraCfg.maxGain
最大曝光时间，单位微秒 us
最小增益倍数
最大增益倍数
相机帧率
接口功能说明：
获取相机可见光模组模式信息，有的相机支持多种视频模式，可以通过 camera_select_sensor（）选择使用。
3.2 选择模组工作模式
接口名称
camera_select_sensor()
接口参数
int sensorid
接口调用示例：
camera_select_sensor(0);
返回值：0：成功；-1 失败
参数说明
camera_control_get_features 获
取到相机支持的模组信息数组，
sensorid 为数组的序号。
接口功能说明：
设置相机可见光模组的工作模式。
3.3 控制相机视频输出方式
接口名称
camera_video_out()
typedef enum
{
接口参数
int video_type
camera_ctrl_VIDEO_out mode
参数说明
Yuv 数据输出模式
禁止，单次（拍照用），连续
VIDEO_OUT_DISABLE,
VIDEO_OUT_SINGLE,
VIDEO_OUT_CONTINUOUS,
/* 禁止输出 */
/* 输出一次 */
/* 连续输出 */
}camera_ctrl_video_out;
接口调用示例：
camera_video_out(YUV420p,VIDEO_OUT_CONTINUOUS);
返回值：0：成功；-1 失败
接口功能说明：
控制设备输出视频数据的模式，该设置当前对 YUV420p，H26X，JPEG 有效，其中好 H26X 不支持单次输出。
3.4 选择相机聚焦模式
接口名称
camera_control_af_mode()
接口参数
camera_ctrl_af_mode af_mode
参数说明
CAMERA_CONTROL__AF_MODE
_OFF ： 手动
CAMERA_CONTROL__AF_MODE
_AUTO：自动
接口调用示例：
camera_control_af_mode(CAMERA_CONTROL__AF_MODE_OFF)；
返回值：0：成功；-1 失败
接口功能说明：
设置相机聚焦模式，通过 camera_control_get_features（）获取到相机是否支持手动模式
（cameraCfg.AFmode），只有支持手动才可以设置，否则设置无效，相机不执行该命令，默认自动。
3.5 设置相机镜头距离
