UV Sensor (B)用户手册 UV Sensor (B) 用户手册产品概述 UV_Sensor (B)是一个以测量紫外线为主的多功能光学测量模块，该模块使用的传感器为 Si1145。该芯片测量紫外线可以直接输出紫外线指数的 100 倍整数，用户几乎不需要数据转换和校准，就可以得到较为精确的紫外线指数的值。该芯片还支持测量的环境光强度包括红外线强度和可见光强度。产品特性 ⚫ 使用 Si1145 为主控芯片，内置 ADC，不仅可以测量紫外线，还能测环境光强 ⚫ I2C 接口可直接输出紫外线指数，无需标定 ⚫ 支持中断信号输出,可编程上下限阈值 ⚫ 内置电平转换电路，使模块可直接接入 3.3V / 5V 的 MCU 系统管脚配置功能引脚 VCC GND SDA SCL INT 描述电源正电源地 I2C 的数据信号 I2C 的时钟信号中断信号 1 / 6

UV Sensor (B)用户手册工作原理 Si1145 仅支持 I2C 通信，但也支持输入和输出中断信号来辅助通信。主设备通过 I2C 对 Si1145 内的寄存器进行读写，从而设置芯片的参数和读取测量数据。 I2C 通信协议在 I2C 通信时，先发送一个 7bit 的从设备地址+1bit 的读写位，等待设备的响应。在从设备应答后，接着发送一个控制字节，该字节决定了后面发送的字节是命令还是数据，然后再等待从设备应答。在从设备再次应答之后，若发送命令，则只发送一字节的命令。若发送数据，可以只发送一个字节，也可以多个字节的数据连着发送，视情况而定。使用说明该模块提供 STM32，Arduino，RaspberryPi 的例程，但提供的例程中均未使用到中断，故 INT 引脚不会出现在配置列表中。 STM32 的使用 1. 硬件配置该例程使用的开发板为：XNUCLEO-F103RB 功能引脚 VCC GND SDA 开发板 3V3/5V GND SDA/D14/PB8 2 / 6

UV Sensor (B)用户手册 SCL SCL/D15/PB9 2. 工程文件说明示例工程基于 MDK-ARM V5，使用 STM32CubeMX 配置生成。工程目录/Src 下： si1145.c : 为 si1145 的底层驱动文件，包含了芯片初始化，读写数据等函数。工程目录/Inc 下： Si1145.h：为 si1145 头文件，包含了 si1145 所有用到的寄存器的地址，声明了所有函数，以供其他源文件调用。 3. 现象将模块与开发板连接，将开发板的串口与电脑连接，烧录程序，打开串口助手，即可看到串口助手上接收到的数据。 ARDUINOD 的使用 1. 硬件配置该例程使用的开发板为：UNO_PLUS 功能引脚 VCC GND SDA SCL 开发板 3V3/5V GND SDA SCL 2. 文件说明工程目录下： Si1145.cpp：芯片的驱动源文件，包含了芯片初始化，读写数据等函数。 Si1145.h：为 si1145 头文件，包含了 si1145 所有用到的寄存器的地址，声明了所有函数，以供其他源文件调用。 UV_Sensor_demo.ino：Arduino 的主函数源文件，包含了芯片初始化以及数据读写等函数的执行。 3. 使用说明 3 / 6

UV Sensor (B)用户手册将模块与开发板连接好之后，打开 Arduino 的串口监视器，烧录程序后，可在串口监视器看到测量的数据。 REAPBERRPI 的使用 1. 硬件配置该例程使用的开发板为：RaspberryPi 功能引脚开发板 VCC GND SDA SCL 3V3/5V GND SDA SCL 2. 开启树莓派的 I2C sudo raspi-config 选择 Interface Options -> I2C -> yes 启动 I2C 内核驱动 3. 库的安装关于树莓派库的安装详细见微雪课堂： http://www.waveshare.net/study/article-742-1.html 此处详细介绍了 wiringPi、bcm2835、python 的安装。 4. 使用把对应的例程拷贝进树莓派中（可通过 samba 或者直接复制到 SD）即可,以下示例均复制到了树莓派 pi 用户目录下。 5. 程序 5.1 BCM2835 使用（1）安装 bcm2835 函数库（2）运行 ls 命令，可见如下文件 4 / 6

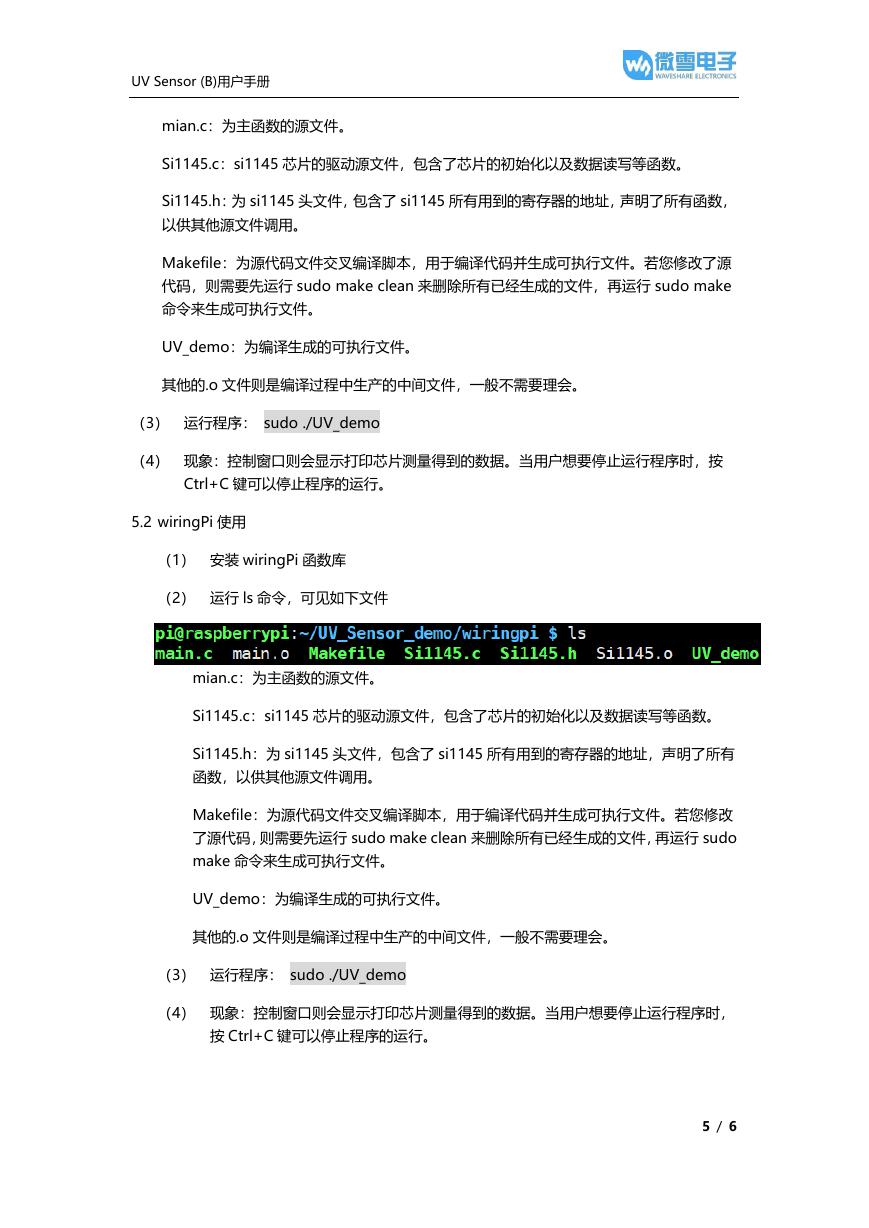

UV Sensor (B)用户手册 mian.c：为主函数的源文件。 Si1145.c：si1145 芯片的驱动源文件，包含了芯片的初始化以及数据读写等函数。 Si1145.h：为 si1145 头文件，包含了 si1145 所有用到的寄存器的地址，声明了所有函数，以供其他源文件调用。 Makefile：为源代码文件交叉编译脚本，用于编译代码并生成可执行文件。若您修改了源代码，则需要先运行 sudo make clean 来删除所有已经生成的文件，再运行 sudo make 命令来生成可执行文件。 UV_demo：为编译生成的可执行文件。其他的.o 文件则是编译过程中生产的中间文件，一般不需要理会。（3）运行程序： sudo ./UV_demo （4）现象：控制窗口则会显示打印芯片测量得到的数据。当用户想要停止运行程序时，按 Ctrl+C 键可以停止程序的运行。 5.2 wiringPi 使用（1）安装 wiringPi 函数库（2）运行 ls 命令，可见如下文件 mian.c：为主函数的源文件。 Si1145.c：si1145 芯片的驱动源文件，包含了芯片的初始化以及数据读写等函数。 Si1145.h：为 si1145 头文件，包含了 si1145 所有用到的寄存器的地址，声明了所有函数，以供其他源文件调用。 Makefile：为源代码文件交叉编译脚本，用于编译代码并生成可执行文件。若您修改了源代码，则需要先运行 sudo make clean 来删除所有已经生成的文件，再运行 sudo make 命令来生成可执行文件。 UV_demo：为编译生成的可执行文件。其他的.o 文件则是编译过程中生产的中间文件，一般不需要理会。（3）运行程序： sudo ./UV_demo （4）现象：控制窗口则会显示打印芯片测量得到的数据。当用户想要停止运行程序时，按 Ctrl+C 键可以停止程序的运行。 5 / 6

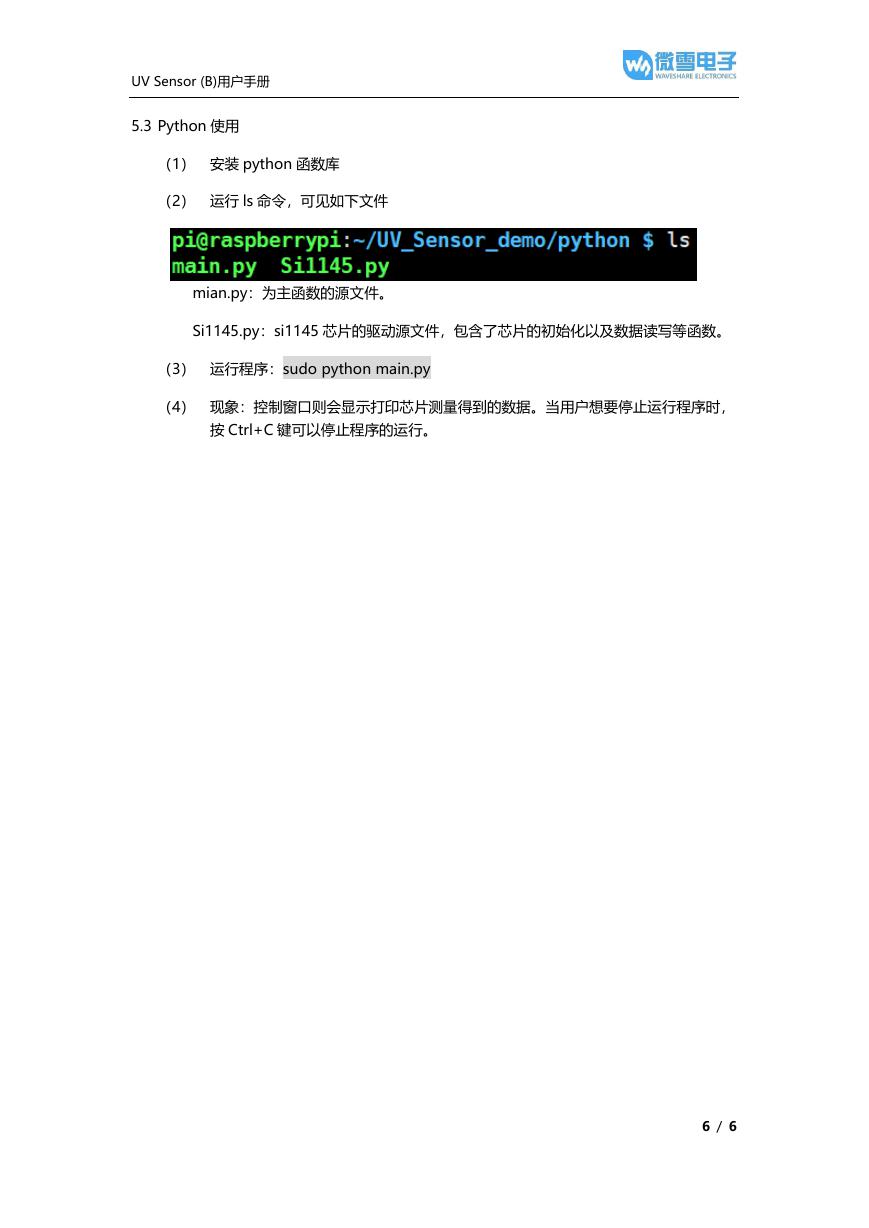

UV Sensor (B)用户手册 5.3 Python 使用（1）安装 python 函数库（2）运行 ls 命令，可见如下文件 mian.py：为主函数的源文件。 Si1145.py：si1145 芯片的驱动源文件，包含了芯片的初始化以及数据读写等函数。（3）运行程序：sudo python main.py （4）现象：控制窗口则会显示打印芯片测量得到的数据。当用户想要停止运行程序时，按 Ctrl+C 键可以停止程序的运行。 6 / 6
