用户手册(UART-ETH-E001_Datasheets).pdf
www.waveshare.net 微雪电子
UART ETH E Series 用户手册
(UART ETH E001 / UART ETH E401)
目录
1.1.
1.2.
1.3.
1.4.
1.5.
2.1.
2.2.
2.3.
3.1.
3.2.
4.1.
4.2.
4.3.
4.4.
4.5.
4.6.
4.7.
4.8.
1. 产品介绍 .................................................................................................................................................................................... 3
产品简介 .................................................................................................................................................................... 3
功能特点 .................................................................................................................................................................... 3
产品特性 .................................................................................................................................................................... 3
订货型号 .................................................................................................................................................................... 4
电气参数 .................................................................................................................................................................... 4
2. 产品使用 .................................................................................................................................................................................... 5
硬件连接 .................................................................................................................................................................... 5
登陆设置 .................................................................................................................................................................... 6
默认工作模式测试 .................................................................................................................................................... 6
3. 参数设置 .................................................................................................................................................................................... 8
通过网页设置 ............................................................................................................................................................ 8
通过软件（网络命令）设置 .................................................................................................................................... 9
4. 工作模式 .................................................................................................................................................................................. 11
系统框图 .................................................................................................................................................................. 11
UDP 模式 ................................................................................................................................................................. 11
TCP Client 模式 ....................................................................................................................................................... 14
UDP Server 模式 ...................................................................................................................................................... 15
TCP Server 模式....................................................................................................................................................... 16
HTTPD Client 模式 ................................................................................................................................................. 17
TCP Auto 模式 ......................................................................................................................................................... 19
WEB to Serial 模式 ................................................................................................................................................. 20
5. 硬件说明 .................................................................................................................................................................................. 21
UART ETH E001 ..................................................................................................................................................... 21
5.1.1. 供电及接口引脚定义 ...................................................................................................................................... 21
5.1.2. 指示灯 .............................................................................................................................................................. 22
UART ETH E401 ..................................................................................................................................................... 22
5.2.1. 硬件特点 .......................................................................................................................................................... 22
5.2.2. 供电 .................................................................................................................................................................. 23
5.2.3. 指示灯 .............................................................................................................................................................. 24
RS232 接口 ...................................................................................................................................................... 24
5.2.4.
RS485/422 接口 ............................................................................................................................................... 24
5.2.5.
Reload 恢复出厂设置 .............................................................................................................................................. 24
6. 应用结构图 .............................................................................................................................................................................. 26
COM 口到网络模式 ................................................................................................................................................ 26
双串口远程连接模式 .............................................................................................................................................. 26
多对一服务器模式 .................................................................................................................................................. 26
多对多任意通讯模式 .............................................................................................................................................. 26
服务器采集模式 ...................................................................................................................................................... 26
7. 特殊功能 .................................................................................................................................................................................. 27
6.1.
6.2.
6.3.
6.4.
6.5.
5.2.
5.1.
5.3.
第 1 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

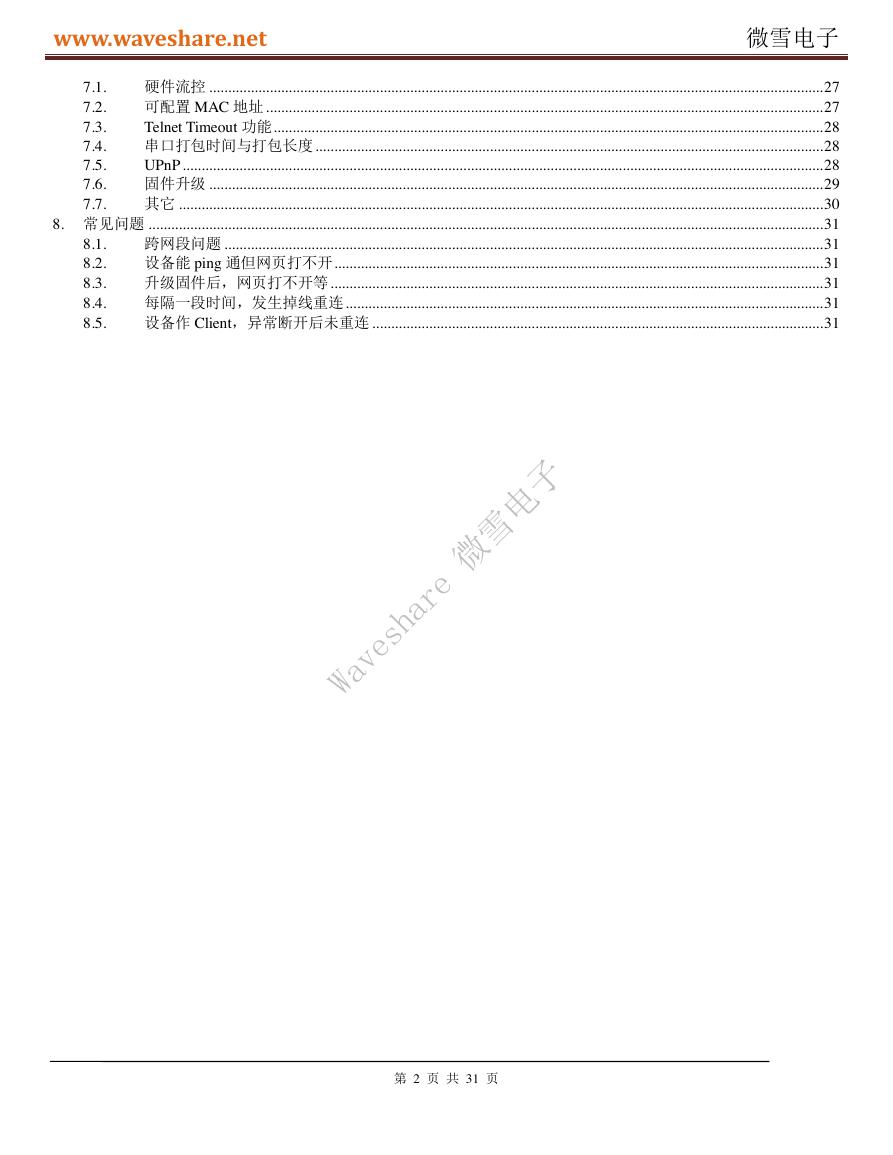

7.1.
7.2.
7.3.
7.4.
7.5.
7.6.
7.7.
硬件流控 .................................................................................................................................................................. 27
可配置 MAC 地址 ................................................................................................................................................... 27
Telnet Timeout 功能 ................................................................................................................................................. 28
串口打包时间与打包长度 ...................................................................................................................................... 28
UPnP ......................................................................................................................................................................... 28
固件升级 .................................................................................................................................................................. 29
其它 .......................................................................................................................................................................... 30
8. 常见问题 .................................................................................................................................................................................. 31
跨网段问题 .............................................................................................................................................................. 31
设备能 ping 通但网页打不开 ................................................................................................................................. 31
升级固件后，网页打不开等 .................................................................................................................................. 31
每隔一段时间，发生掉线重连 .............................................................................................................................. 31
设备作 Client，异常断开后未重连 ....................................................................................................................... 31
8.1.
8.2.
8.3.
8.4.
8.5.
第 2 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

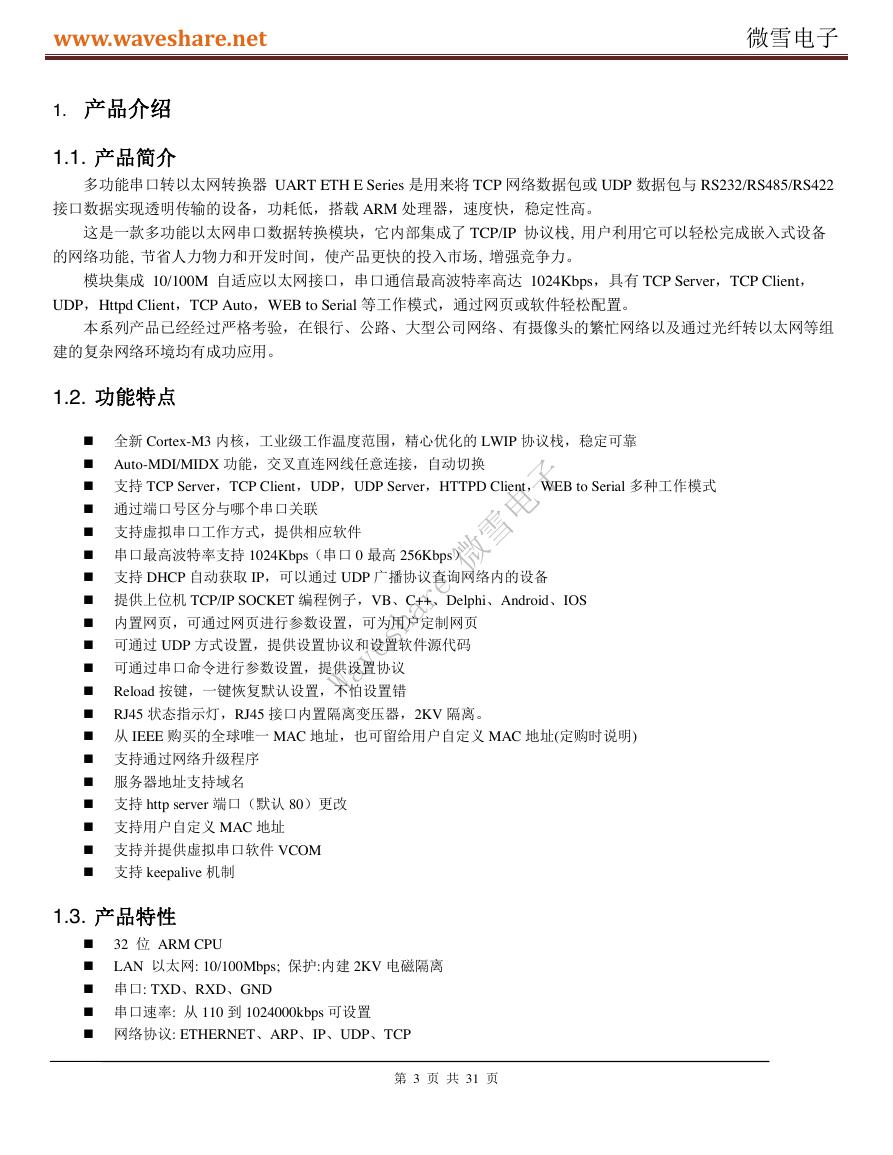

1. 产品介绍
1.1. 产品简介
多功能串口转以太网转换器 UART ETH E Series 是用来将 TCP 网络数据包或 UDP 数据包与 RS232/RS485/RS422
接口数据实现透明传输的设备，功耗低，搭载 ARM 处理器，速度快，稳定性高。
这是一款多功能以太网串口数据转换模块，它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备
的网络功能, 节省人力物力和开发时间，使产品更快的投入市场, 增强竞争力。
模块集成 10/100M 自适应以太网接口，串口通信最高波特率高达 1024Kbps，具有 TCP Server，TCP Client，
UDP，Httpd Client，TCP Auto，WEB to Serial 等工作模式，通过网页或软件轻松配置。
本系列产品已经经过严格考验，在银行、公路、大型公司网络、有摄像头的繁忙网络以及通过光纤转以太网等组
建的复杂网络环境均有成功应用。
1.2. 功能特点
全新 Cortex-M3 内核，工业级工作温度范围，精心优化的 LWIP 协议栈，稳定可靠
Auto-MDI/MIDX 功能，交叉直连网线任意连接，自动切换
支持 TCP Server，TCP Client，UDP，UDP Server，HTTPD Client，WEB to Serial 多种工作模式
通过端口号区分与哪个串口关联
支持虚拟串口工作方式，提供相应软件
串口最高波特率支持 1024Kbps（串口 0 最高 256Kbps）
支持 DHCP 自动获取 IP，可以通过 UDP 广播协议查询网络内的设备
提供上位机 TCP/IP SOCKET 编程例子，VB、C++、Delphi、Android、IOS
内置网页，可通过网页进行参数设置，可为用户定制网页
可通过 UDP 方式设置，提供设置协议和设置软件源代码
可通过串口命令进行参数设置，提供设置协议
Reload 按键，一键恢复默认设置，不怕设置错
RJ45 状态指示灯，RJ45 接口内置隔离变压器，2KV 隔离。
从 IEEE 购买的全球唯一 MAC 地址，也可留给用户自定义 MAC 地址(定购时说明)
支持通过网络升级程序
服务器地址支持域名
支持 http server 端口（默认 80）更改
支持用户自定义 MAC 地址
支持并提供虚拟串口软件 VCOM
支持 keepalive 机制
1.3. 产品特性
32 位 ARM CPU
LAN 以太网: 10/100Mbps; 保护:内建 2KV 电磁隔离
串口: TXD、RXD、GND
串口速率: 从 110 到 1024000kbps 可设置
网络协议: ETHERNET、ARP、IP、UDP、TCP
第 3 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

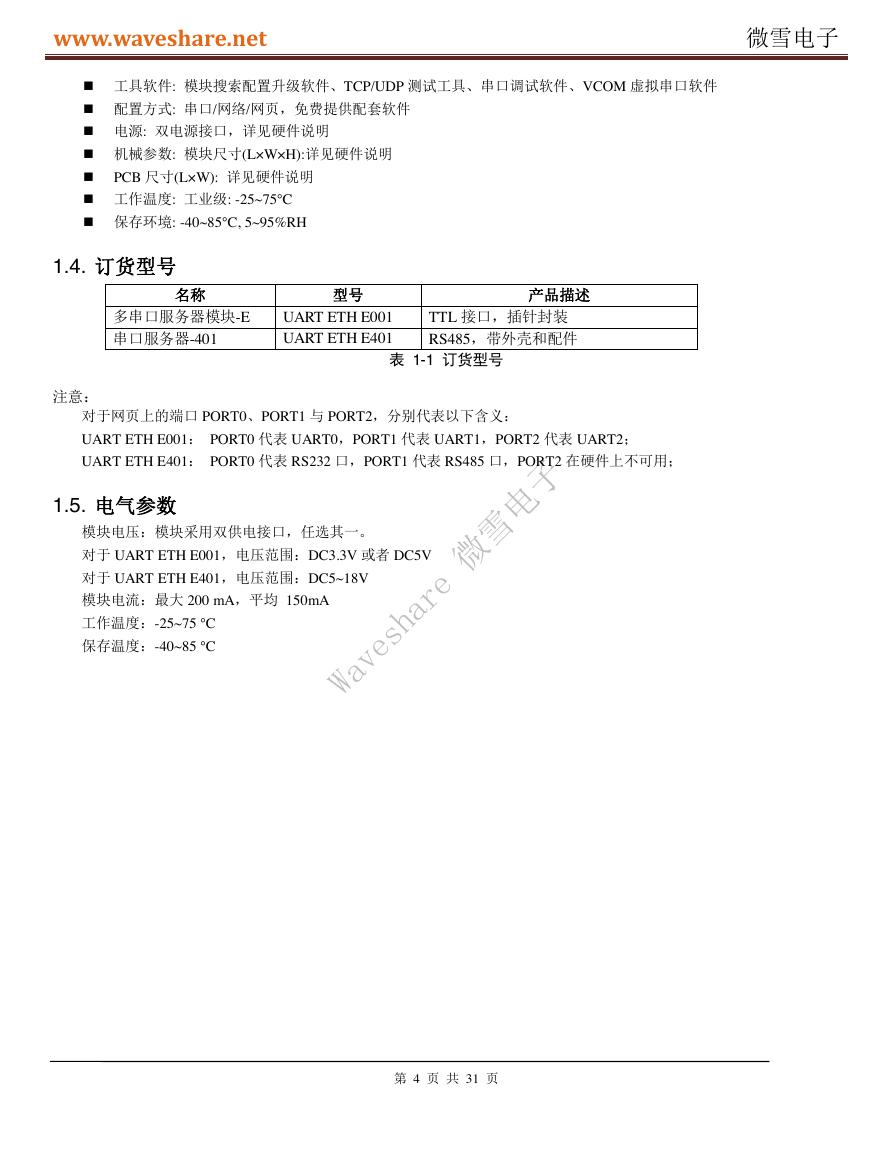

工具软件: 模块搜索配置升级软件、TCP/UDP 测试工具、串口调试软件、VCOM 虚拟串口软件
配置方式: 串口/网络/网页，免费提供配套软件
电源: 双电源接口，详见硬件说明
机械参数: 模块尺寸(L×W×H):详见硬件说明
PCB 尺寸(L×W): 详见硬件说明
工作温度: 工业级: -25~75°C
保存环境: -40~85°C, 5~95%RH
1.4. 订货型号
名称
型号
产品描述
多串口服务器模块-E
串口服务器-401
UART ETH E001
UART ETH E401
TTL 接口，插针封装
RS485，带外壳和配件
表 1-1 订货型号
注意：
对于网页上的端口 PORT0、PORT1 与 PORT2，分别代表以下含义：
UART ETH E001： PORT0 代表 UART0，PORT1 代表 UART1，PORT2 代表 UART2；
UART ETH E401： PORT0 代表 RS232 口，PORT1 代表 RS485 口，PORT2 在硬件上不可用；
1.5. 电气参数
模块电压：模块采用双供电接口，任选其一。
对于 UART ETH E001，电压范围：DC3.3V 或者 DC5V
对于 UART ETH E401，电压范围：DC5~18V
模块电流：最大 200 mA，平均 150mA
工作温度：-25~75 °C
保存温度：-40~85 °C
第 4 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

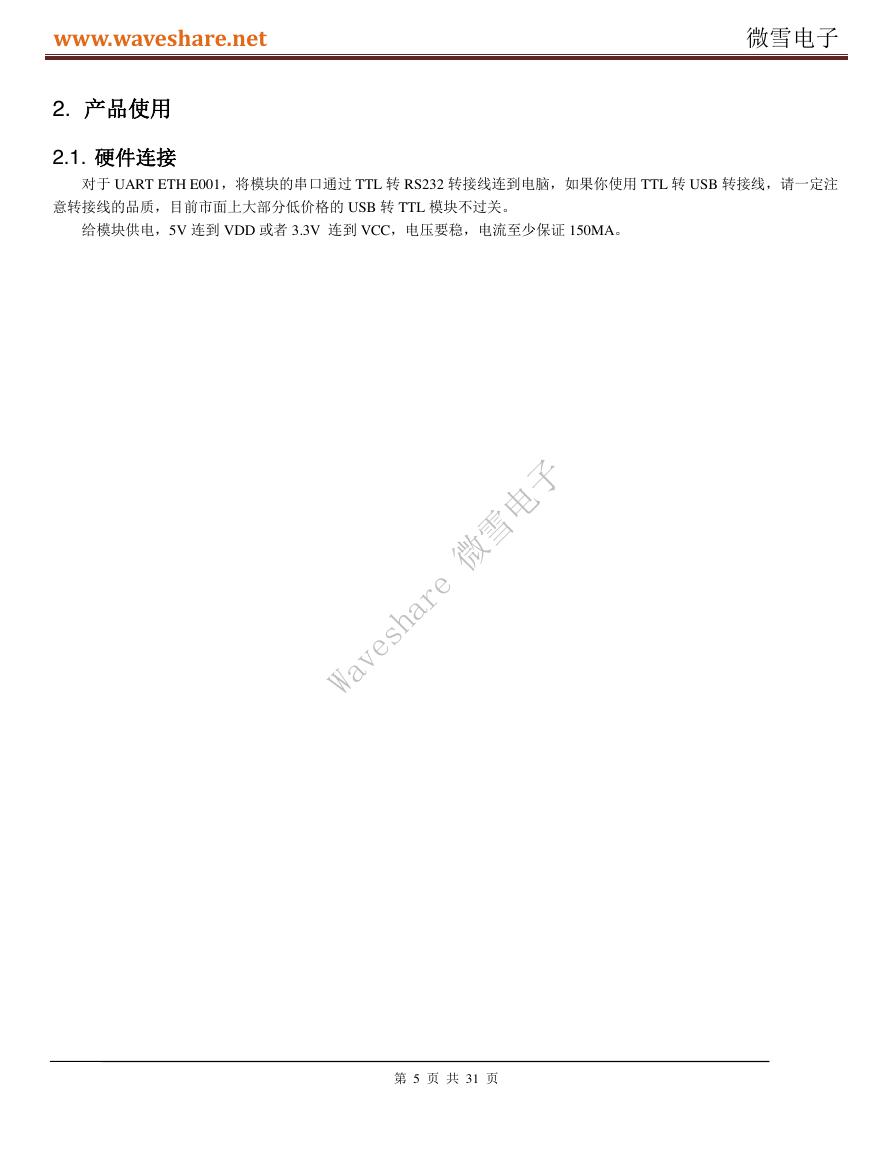

2. 产品使用
2.1. 硬件连接
对于 UART ETH E001，将模块的串口通过 TTL 转 RS232 转接线连到电脑，如果你使用 TTL 转 USB 转接线，请一定注
意转接线的品质，目前市面上大部分低价格的 USB 转 TTL 模块不过关。
给模块供电，5V 连到 VDD 或者 3.3V 连到 VCC，电压要稳，电流至少保证 150MA。
第 5 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

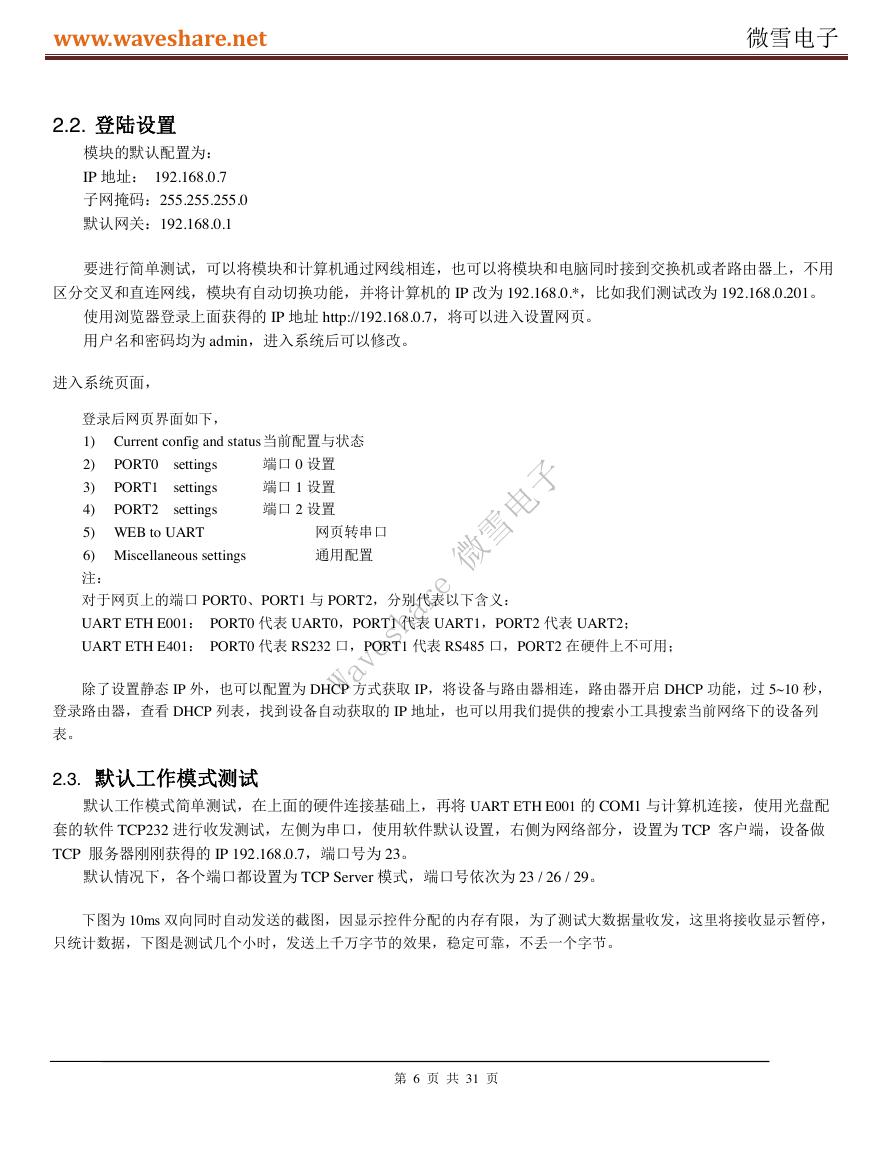

2.2. 登陆设置
模块的默认配置为：
IP 地址： 192.168.0.7
子网掩码：255.255.255.0
默认网关：192.168.0.1
要进行简单测试，可以将模块和计算机通过网线相连，也可以将模块和电脑同时接到交换机或者路由器上，不用
区分交叉和直连网线，模块有自动切换功能，并将计算机的 IP 改为 192.168.0.*，比如我们测试改为 192.168.0.201。
使用浏览器登录上面获得的 IP 地址 http://192.168.0.7，将可以进入设置网页。
用户名和密码均为 admin，进入系统后可以修改。
进入系统页面，
登录后网页界面如下，
1) Current config and status 当前配置与状态
2) PORT0 settings
3) PORT1 settings
4) PORT2 settings
端口 0 设置
端口 1 设置
端口 2 设置
5) WEB to UART
网页转串口
通用配置
6) Miscellaneous settings
注：
对于网页上的端口 PORT0、PORT1 与 PORT2，分别代表以下含义：
UART ETH E001： PORT0 代表 UART0，PORT1 代表 UART1，PORT2 代表 UART2；
UART ETH E401： PORT0 代表 RS232 口，PORT1 代表 RS485 口，PORT2 在硬件上不可用；
除了设置静态 IP 外，也可以配置为 DHCP 方式获取 IP，将设备与路由器相连，路由器开启 DHCP 功能，过 5~10 秒，
登录路由器，查看 DHCP 列表，找到设备自动获取的 IP 地址，也可以用我们提供的搜索小工具搜索当前网络下的设备列
表。
2.3. 默认工作模式测试
默认工作模式简单测试，在上面的硬件连接基础上，再将 UART ETH E001 的 COM1 与计算机连接，使用光盘配
套的软件 TCP232 进行收发测试，左侧为串口，使用软件默认设置，右侧为网络部分，设置为 TCP 客户端，设备做
TCP 服务器刚刚获得的 IP 192.168.0.7，端口号为 23。
默认情况下，各个端口都设置为 TCP Server 模式，端口号依次为 23 / 26 / 29。
下图为 10ms 双向同时自动发送的截图，因显示控件分配的内存有限，为了测试大数据量收发，这里将接收显示暂停，
只统计数据，下图是测试几个小时，发送上千万字节的效果，稳定可靠，不丢一个字节。
第 6 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

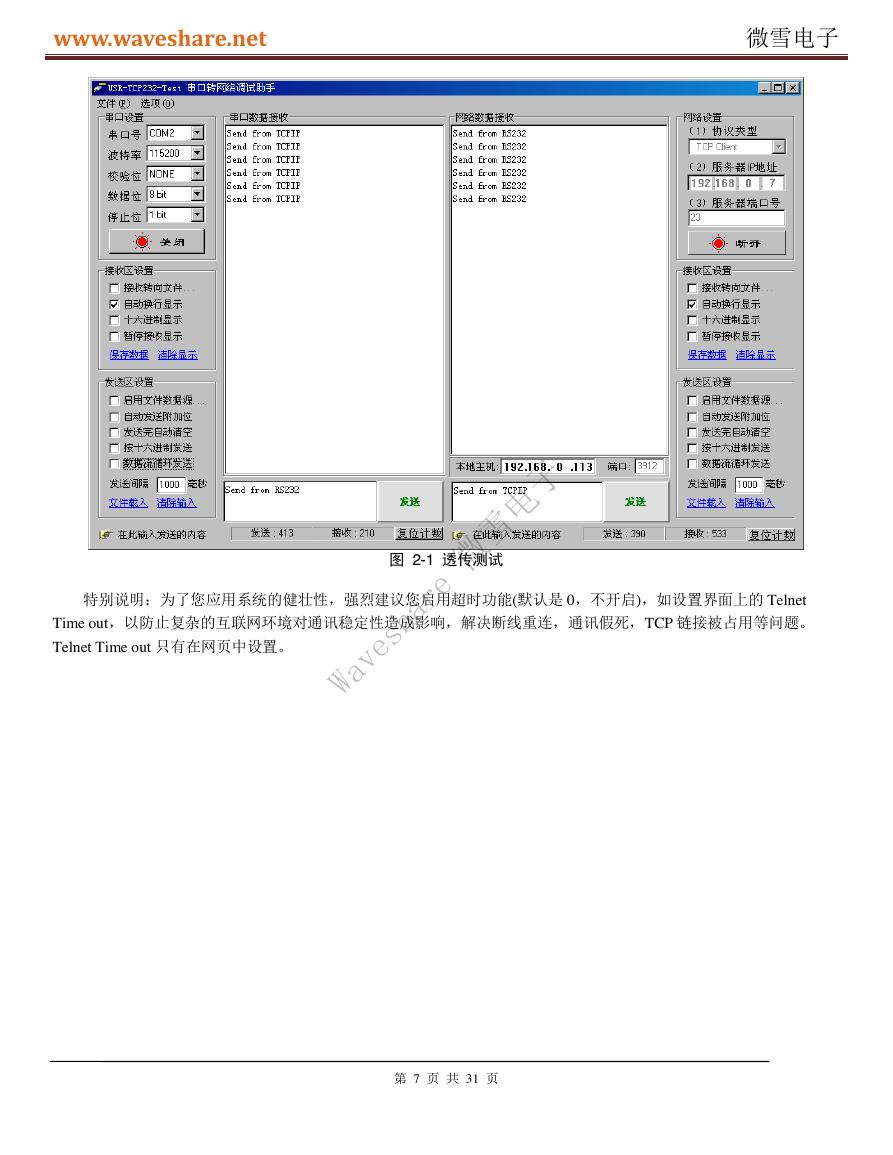

图 2-1 透传测试
特别说明：为了您应用系统的健壮性，强烈建议您启用超时功能(默认是 0，不开启)，如设置界面上的 Telnet
Time out，以防止复杂的互联网环境对通讯稳定性造成影响，解决断线重连，通讯假死，TCP 链接被占用等问题。
Telnet Time out 只有在网页中设置。
第 7 页 共 31 页
Waveshare 微雪电子
www.waveshare.net 微雪电子

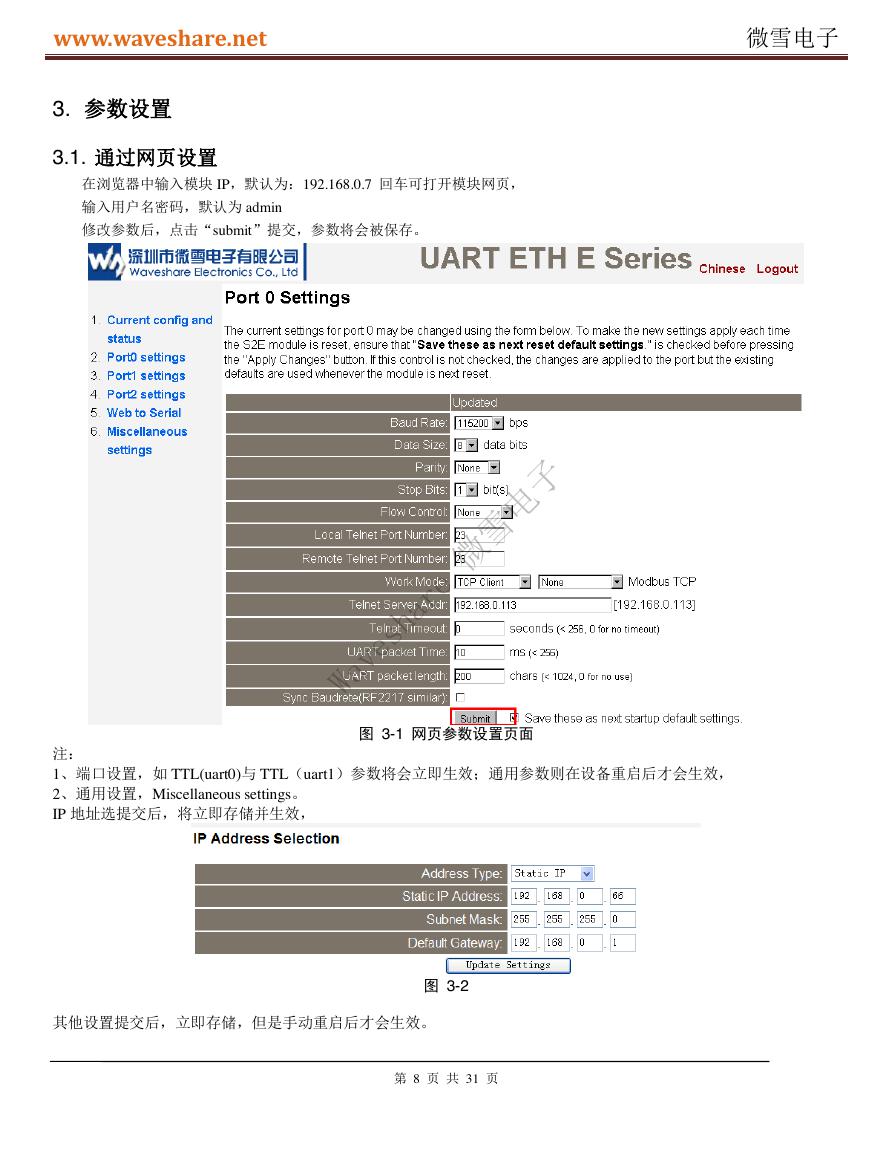

3. 参数设置
3.1. 通过网页设置
在浏览器中输入模块 IP，默认为：192.168.0.7 回车可打开模块网页，
输入用户名密码，默认为 admin
修改参数后，点击“submit”提交，参数将会被保存。
图 3-1 网页参数设置页面
注：
1、端口设置，如 TTL(uart0)与 TTL（uart1）参数将会立即生效；通用参数则在设备重启后才会生效，
2、通用设置，Miscellaneous settings。
IP 地址选提交后，将立即存储并生效，
图 3-2
其他设置提交后，立即存储，但是手动重启后才会生效。
