Quectel RM520N 系列 M.2 封装 专为 IoT/eMBB 应用而设计的 5G Sub-6 GHz 模块 移远通信 RM520N 系列是专为 IoT/eMBB 应用而设计的 5G Sub-6 GHz 模块。采用 3GPP Release 16 技术，同时 支持 5G NSA 和 SA 模式。RM520N系列采用 M.2 封装，与移远通信 5G 模块 RM50xQ 系列、 LTE-A Cat 6 模块 EM06、Cat 12 模块 EM12/EM12xR/EM120K 系列，以及 Cat 16 模块 EM160R-GL 兼容，方便客户从 LTE-A 迁移到 5G。 RM520N 系列模块为工规级模块，仅适用于工业级和商业级应用。 RM520N 系列几乎覆盖了全球所有主流运营商。集成多星座高精度定位 GNSS（支持 GPS、GLONASS、BDS、 Galileo、QZSS）接收机，在简化产品设计的同时，还大大提升了定位速度和精度。 RM520N 系列内置丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（如 Windows 7/ 8/ 8.1/ 10、Linux、Android 等操作系统下的 USB/PCIe 驱动等），极大地拓展了其在 IoT 和 eMBB 领域的应用范围， 如工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电 脑、视频监控和数字标牌等。 主要优势 专为 IoT/eMBB 应用而设计，同时支持 5G/4G/3G 的 M.2 模块 5G NR Sub-6 频段 下行 LTE Cat 19 上行 LTE Cat 18 下行：最大 42 Mbps 上行：最大 5.76 Mbps 支持 5G 和 LTE-A 多种网络制式的全面覆盖 支持 NSA 和 SA 模式 集成多星座 GNSS 接收机，满足不同环境下对快速、精 准定位的需求 支持多种功能：DFOTA* 和 VoLTE (可选) 内置多种网络协议 M.2 封装 多星座 GNSS USB 3.1/PCIe 3.0 高速接口 VoLTE (可选) Quectel 增强型 AT 命令集 EMAIL US: info@quectel.com 版本： 1.1 状态： 受控文件 VISIT US: www.quectel.com 

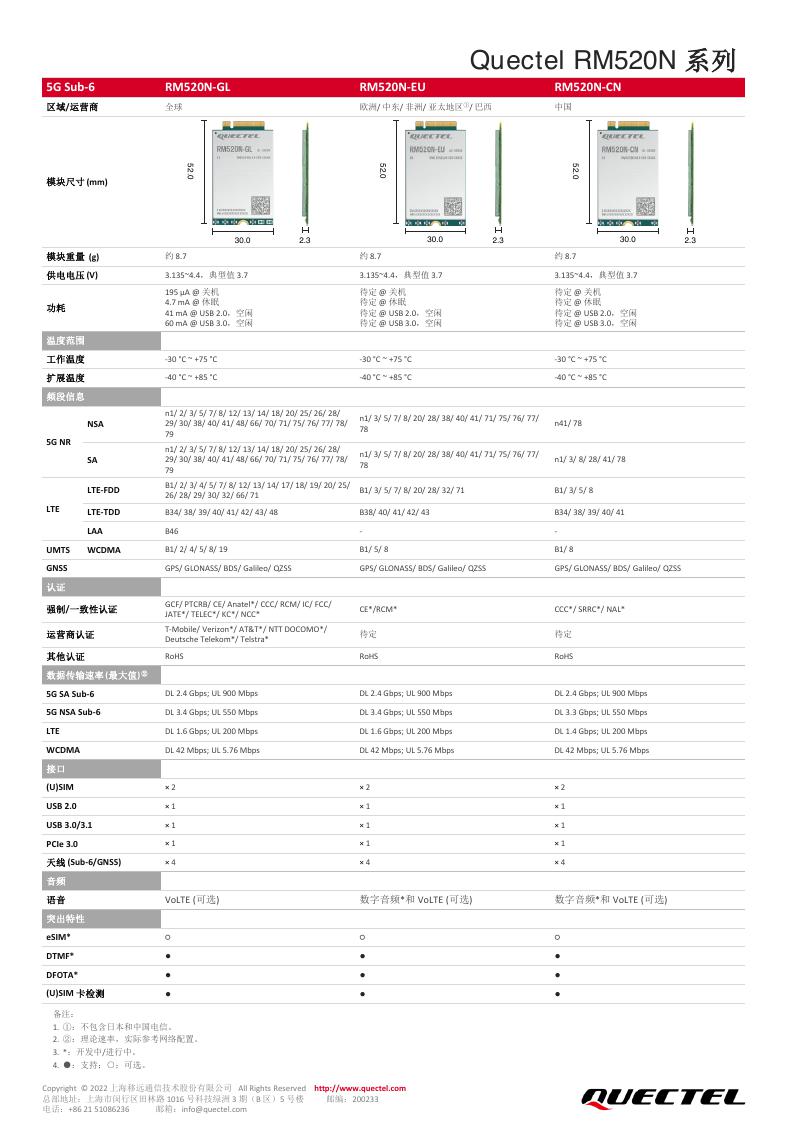

5G Sub-6 区域/运营商 RM520N-GL 全球 RM520N-EU RM520N-CN 欧洲/ 中东/ 非洲/ 亚太地区①/ 巴西 中国 Quectel RM520N 系列 模块尺寸 (mm) 5 2 . 0 5 2 . 0 5 2 . 0 模块重量 (g) 供电电压 (V) 功耗 温度范围 工作温度 扩展温度 频段信息 5G NR LTE NSA SA LTE-FDD LTE-TDD LAA 30.0 2.3 30.0 2.3 30.0 2.3 约 8.7 3.135~4.4，典型值 3.7 195 μA @ 关机 4.7 mA @ 休眠 41 mA @ USB 2.0，空闲 60 mA @ USB 3.0，空闲 -30 °C ~ +75 °C -40 °C ~ +85 °C 约 8.7 3.135~4.4，典型值 3.7 待定 @ 关机 待定 @ 休眠 待定 @ USB 2.0，空闲 待定 @ USB 3.0，空闲 -30 °C ~ +75 °C -40 °C ~ +85 °C 约 8.7 3.135~4.4，典型值 3.7 待定 @ 关机 待定 @ 休眠 待定 @ USB 2.0，空闲 待定 @ USB 3.0，空闲 -30 °C ~ +75 °C -40 °C ~ +85 °C n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79 n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79 B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/ 26/ 28/ 29/ 30/ 32/ 66/ 71 n1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 71/ 75/ 76/ 77/ 78 n41/ 78 n1/ 3/ 5/ 7/ 8/ 20/ 28/ 38/ 40/ 41/ 71/ 75/ 76/ 77/ 78 n1/ 3/ 8/ 28/ 41/ 78 B1/ 3/ 5/ 7/ 8/ 20/ 28/ 32/ 71 B1/ 3/ 5/ 8 B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48 B38/ 40/ 41/ 42/ 43 B34/ 38/ 39/ 40/ 41 - B1/ 5/ 8 - B1/ 8 UMTS WCDMA B1/ 2/ 4/ 5/ 8/ 19 B46 GNSS 认证 GPS/ GLONASS/ BDS/ Galileo/ QZSS GPS/ GLONASS/ BDS/ Galileo/ QZSS GPS/ GLONASS/ BDS/ Galileo/ QZSS 强制/一致性认证 GCF/ PTCRB/ CE/ Anatel*/ CCC/ RCM/ IC/ FCC/ JATE*/ TELEC*/ KC*/ NCC* CE*/RCM* 运营商认证 其他认证 数据传输速率 (最大值) ② T-Mobile/ Verizon*/ AT&T*/ NTT DOCOMO*/ Deutsche Telekom*/ Telstra* RoHS 待定 RoHS CCC*/ SRRC*/ NAL* 待定 RoHS 5G SA Sub-6 5G NSA Sub-6 LTE WCDMA 接口 (U)SIM USB 2.0 USB 3.0/3.1 PCIe 3.0 天线 (Sub-6/GNSS) 音频 语音 突出特性 eSIM* DTMF* DFOTA* (U)SIM 卡检测 DL 2.4 Gbps; UL 900 Mbps DL 2.4 Gbps; UL 900 Mbps DL 2.4 Gbps; UL 900 Mbps DL 3.4 Gbps; UL 550 Mbps DL 3.4 Gbps; UL 550 Mbps DL 3.3 Gbps; UL 550 Mbps DL 1.6 Gbps; UL 200 Mbps DL 1.6 Gbps; UL 200 Mbps DL 1.4 Gbps; UL 200 Mbps DL 42 Mbps; UL 5.76 Mbps DL 42 Mbps; UL 5.76 Mbps DL 42 Mbps; UL 5.76 Mbps × 2 × 1 × 1 × 1 × 4 × 2 × 1 × 1 × 1 × 4 × 2 × 1 × 1 × 1 × 4 VoLTE (可选) 数字音频*和 VoLTE (可选) 数字音频*和 VoLTE (可选) ○ ● ● ● ○ ● ● ● ○ ● ● ● 备注： 1. ①：不包含日本和中国电信。 2. ②：理论速率，实际参考网络配置。 3. *：开发中/进行中。 4. ●：支持；○：可选。 Copyright © 2022 上海移远通信技术股份有限公司 All Rights Reserved http://www.quectel.com 总部地址：上海市闵行区田林路 1016 号科技绿洲 3 期（B 区）5 号楼 电话：+86 21 51086236 邮箱：info@quectel.com 邮编：200233
