WIFI-LPT100/WIFI-LPB100 用户手册
WIFI-LPT100/WIFI-LPB100
用户手册
版本更新记录
版本
V1.0
V2.0
V2.1
V2.2
日期
2014.03.10
2014.12.24
2014.12.27
2016.07.25
说明
初始发布
图片与内容更新
图片与内容更新
内容更新
1
WIFI-LPT100/WIFI-LPB100 用户手册
产品概述

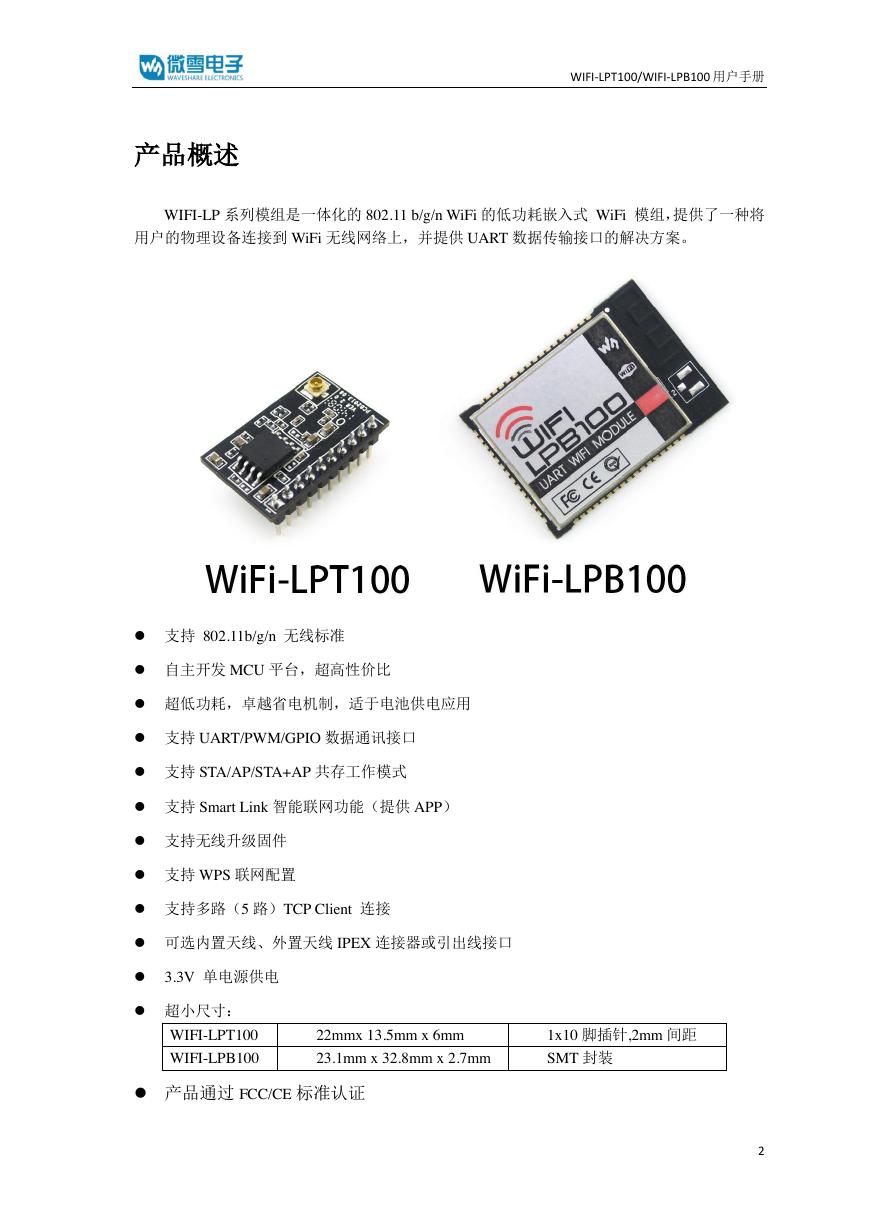

WIFI-LP 系列模组是一体化的 802.11 b/g/n WiFi 的低功耗嵌入式 WiFi 模组，提供了一种将
用户的物理设备连接到 WiFi 无线网络上，并提供 UART 数据传输接口的解决方案。
支持 802.11b/g/n 无线标准
自主开发 MCU 平台，超高性价比
超低功耗，卓越省电机制，适于电池供电应用
支持 UART/PWM/GPIO 数据通讯接口
支持 STA/AP/STA+AP 共存工作模式
支持 Smart Link 智能联网功能（提供 APP）
支持无线升级固件
支持 WPS 联网配置
支持多路（5 路）TCP Client 连接
可选内置天线、外置天线 IPEX 连接器或引出线接口
3.3V 单电源供电
超小尺寸：
WIFI-LPT100
22mmx 13.5mm x 6mm
WIFI-LPB100
23.1mm x 32.8mm x 2.7mm
1x10 脚插针,2mm 间距
SMT 封装
产品通过 FCC/CE 标准认证
2
WIFI-LPT100/WIFI-LPB100 用户手册

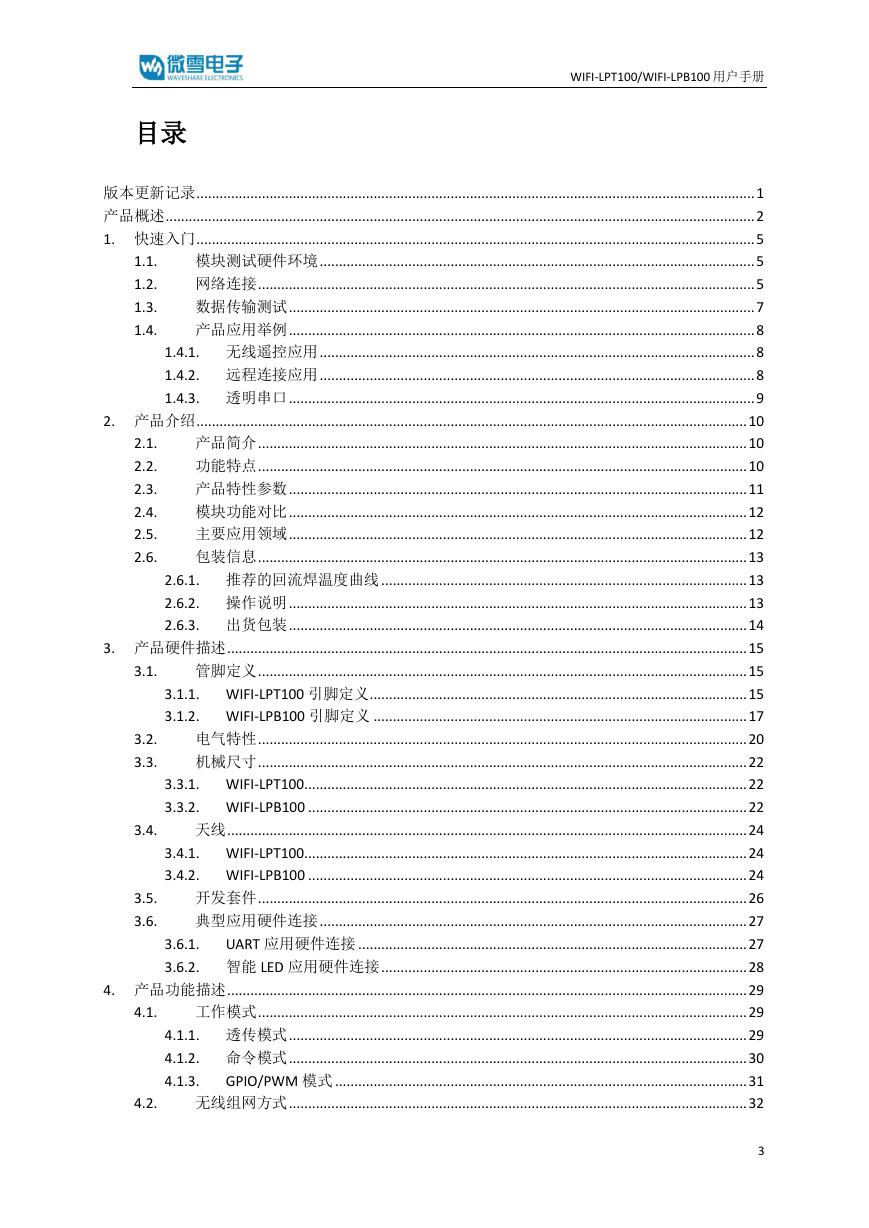

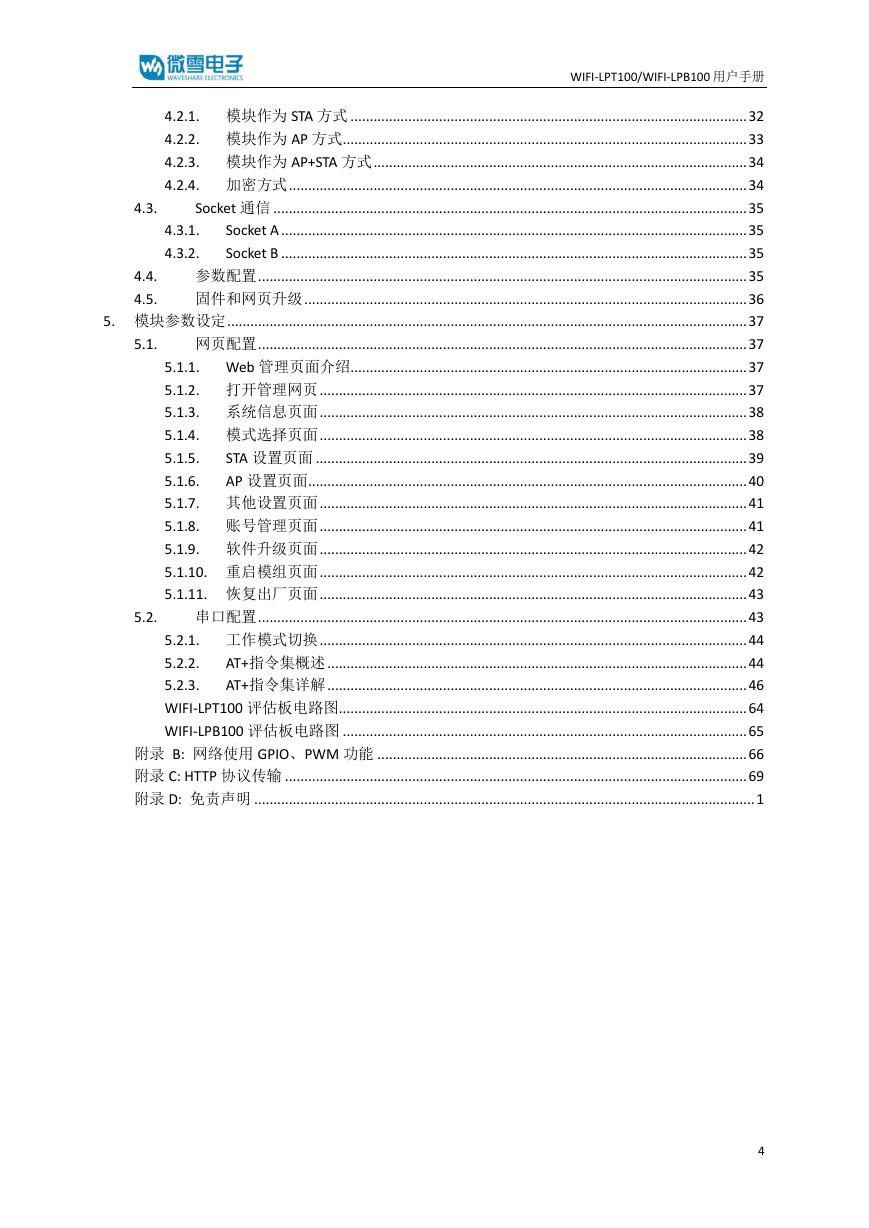

目录
1.1.
1.2.
1.3.
1.4.
2.1.
2.2.
2.3.
2.4.
2.5.
2.6.
版本更新记录 ................................................................................................................................................. 1
产品概述 ......................................................................................................................................................... 2
1. 快速入门 ................................................................................................................................................. 5
模块测试硬件环境 ................................................................................................................. 5
网络连接 ................................................................................................................................. 5
数据传输测试 ......................................................................................................................... 7
产品应用举例 ......................................................................................................................... 8
1.4.1. 无线遥控应用 ................................................................................................................. 8
1.4.2. 远程连接应用 ................................................................................................................. 8
1.4.3. 透明串口 ......................................................................................................................... 9
2. 产品介绍 ............................................................................................................................................... 10
产品简介 ............................................................................................................................... 10
功能特点 ............................................................................................................................... 10
产品特性参数 ....................................................................................................................... 11
模块功能对比 ....................................................................................................................... 12
主要应用领域 ....................................................................................................................... 12
包装信息 ............................................................................................................................... 13
2.6.1. 推荐的回流焊温度曲线 ............................................................................................... 13
2.6.2. 操作说明 ....................................................................................................................... 13
2.6.3. 出货包装 ....................................................................................................................... 14
3. 产品硬件描述 ....................................................................................................................................... 15
管脚定义 ............................................................................................................................... 15
3.1.1. WIFI-LPT100 引脚定义 .................................................................................................. 15
3.1.2. WIFI-LPB100 引脚定义 ................................................................................................. 17
电气特性 ............................................................................................................................... 20
机械尺寸 ............................................................................................................................... 22
3.3.1. WIFI-LPT100 ................................................................................................................... 22
3.3.2. WIFI-LPB100 .................................................................................................................. 22
天线 ....................................................................................................................................... 24
3.4.1. WIFI-LPT100 ................................................................................................................... 24
3.4.2. WIFI-LPB100 .................................................................................................................. 24
开发套件 ............................................................................................................................... 26
典型应用硬件连接 ............................................................................................................... 27
UART 应用硬件连接 ..................................................................................................... 27
3.6.1.
3.6.2. 智能 LED 应用硬件连接 ............................................................................................... 28
4. 产品功能描述 ....................................................................................................................................... 29
工作模式 ............................................................................................................................... 29
4.1.1. 透传模式 ....................................................................................................................... 29
4.1.2. 命令模式 ....................................................................................................................... 30
GPIO/PWM 模式 ........................................................................................................... 31
4.1.3.
无线组网方式 ....................................................................................................................... 32
3.5.
3.6.
3.1.
3.2.
3.3.
3.4.
4.1.
4.2.
3
WIFI-LPT100/WIFI-LPB100 用户手册
4.3.
4.4.
4.5.
5.1.
4.3.1.
4.3.2.
4.2.1. 模块作为 STA 方式 ....................................................................................................... 32
4.2.2. 模块作为 AP 方式 ......................................................................................................... 33
4.2.3. 模块作为 AP+STA 方式 ................................................................................................. 34
4.2.4. 加密方式 ....................................................................................................................... 34
Socket 通信 ........................................................................................................................... 35
Socket A ......................................................................................................................... 35
Socket B ......................................................................................................................... 35
参数配置 ............................................................................................................................... 35
固件和网页升级 ................................................................................................................... 36
5. 模块参数设定 ....................................................................................................................................... 37
网页配置 ............................................................................................................................... 37
5.1.1. Web 管理页面介绍....................................................................................................... 37
5.1.2. 打开管理网页 ............................................................................................................... 37
5.1.3. 系统信息页面 ............................................................................................................... 38
5.1.4. 模式选择页面 ............................................................................................................... 38
STA 设置页面 ................................................................................................................ 39
5.1.5.
AP 设置页面 .................................................................................................................. 40
5.1.6.
5.1.7. 其他设置页面 ............................................................................................................... 41
5.1.8. 账号管理页面 ............................................................................................................... 41
5.1.9. 软件升级页面 ............................................................................................................... 42
5.1.10. 重启模组页面 ............................................................................................................... 42
5.1.11. 恢复出厂页面 ............................................................................................................... 43
串口配置 ............................................................................................................................... 43
5.2.1. 工作模式切换 ............................................................................................................... 44
AT+指令集概述 ............................................................................................................. 44
5.2.2.
AT+指令集详解 ............................................................................................................. 46
5.2.3.
WIFI-LPT100 评估板电路图 .......................................................................................................... 64
WIFI-LPB100 评估板电路图 ......................................................................................................... 65
附录 B: 网络使用 GPIO、PWM 功能 ................................................................................................ 66
附录 C: HTTP 协议传输 ........................................................................................................................ 69
附录 D: 免责声明 .................................................................................................................................. 1
5.2.
4
WIFI-LPT100/WIFI-LPB100 用户手册
1. 快速入门
WIFI-LPT100/WIFI-LPB100 系列产品用于实现串口到 WIFI 数据包的双向透明转发，
用户无需关心具体细节，模块内部完成协议转换，串口一侧串口数据透明传输，WIFI
网络一侧是 TCPIP 数据包，通过简单设置即可指定工作细节，设置可以通过模块内部的
网页进行，也可以通过串口使用 AT 指令进行，一次设置永久保存。
本章是针对 WIFI-LPT100/WIFI-LPB100 系列产品的快速入门介绍，建议用户系统的
阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需
要选择你感兴趣的章节阅读。针对特定的细节和说明，请参考后续章节。
1.1. 模块测试硬件环境
为了测试串口到 WIFI 网络的通讯转换，我们将模块的串口与计算机连接，WIFI 网
络也和计算机建立链接。由于需要同时具有 WIFI 和串口的特殊要求，这里采用台式机
加 WIFI 网卡的形式测试，台式机自带串口。硬件环境如下图

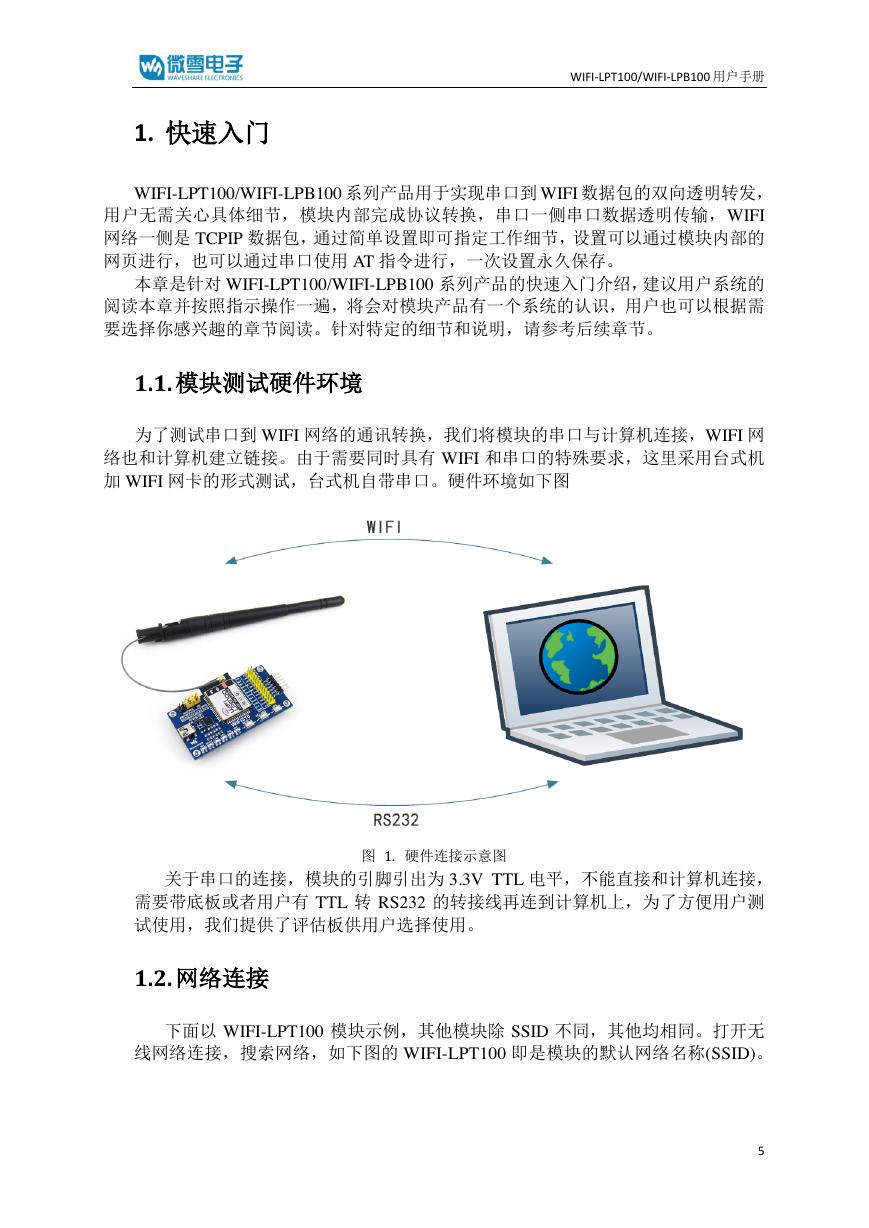

图 1. 硬件连接示意图
关于串口的连接，模块的引脚引出为 3.3V TTL 电平，不能直接和计算机连接，
需要带底板或者用户有 TTL 转 RS232 的转接线再连到计算机上，为了方便用户测
试使用，我们提供了评估板供用户选择使用。
1.2. 网络连接
下面以 WIFI-LPT100 模块示例，其他模块除 SSID 不同，其他均相同。打开无
线网络连接，搜索网络，如下图的 WIFI-LPT100 即是模块的默认网络名称(SSID)。
5
WIFI-LPT100/WIFI-LPB100 用户手册

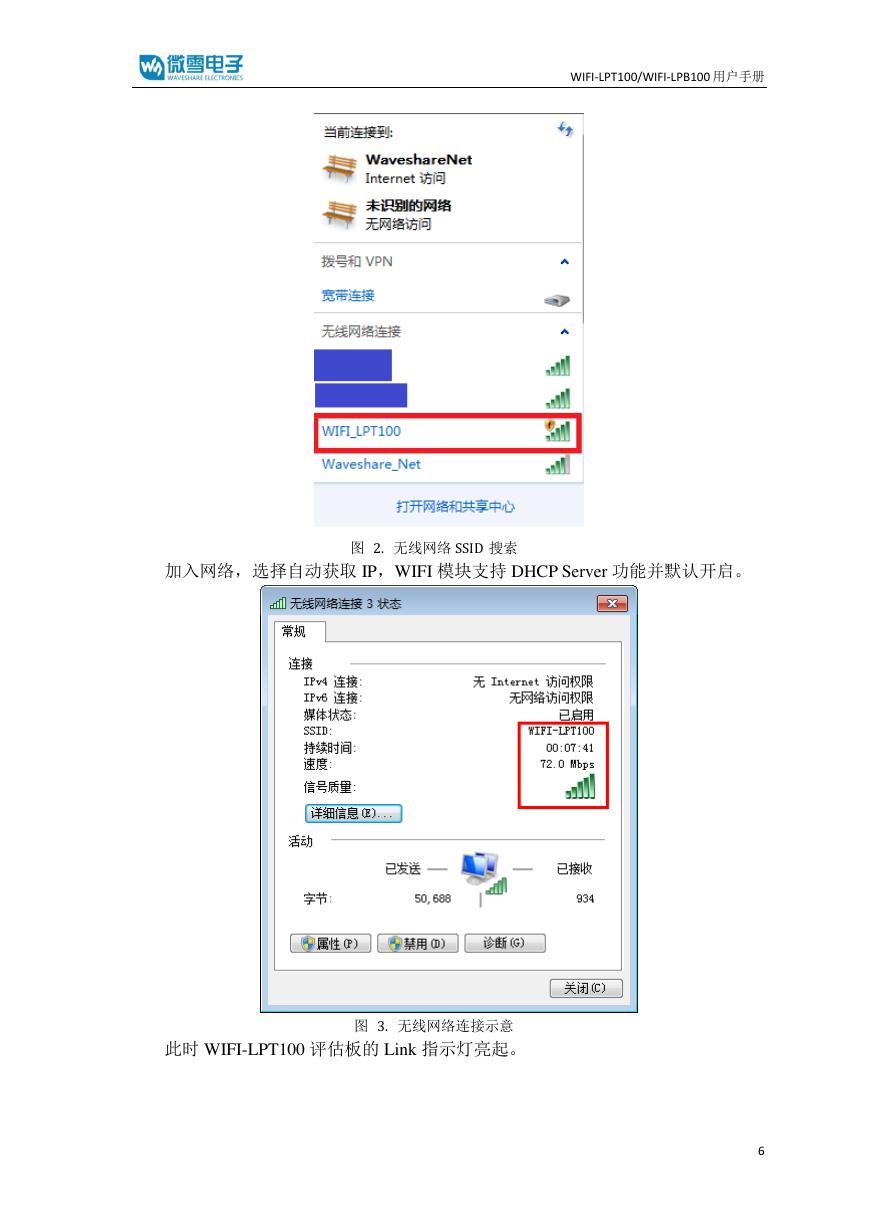

图 2. 无线网络 SSID 搜索
加入网络，选择自动获取 IP，WIFI 模块支持 DHCP Server 功能并默认开启。
此时 WIFI-LPT100 评估板的 Link 指示灯亮起。
图 3. 无线网络连接示意
6
WIFI-LPT100/WIFI-LPB100 用户手册
1.3. 数据传输测试
模块的初始参数：
模块默认的 SSID 为：WIFI-LPT100；
模块加密方式默认为：open，none；
用户串口参数默认为：115200,8,1,None；
网络参数默认值：TCP,Server,8899,10.10.100.254；
模块本身 IP 地址：DHCP,0.0.0.0,0.0.0.0,0.0.0.0
我们只需要按照参数相应设置网络通信参数，就可以进行串口<-->WIFI 通信了，
操作步骤如下：
打开测试软件 TCP232 串口转网络调试助手 ,选择硬件连接到计算机的相应串
口，选择 WIFI 模块串口默认波特率 115200，点打开串口。
网络设置区选择 TCP client 模式，服务器 IP 地址输入 10.10.100.254，此为 WIFI
模块默认的 IP 地址，服务器端口号 8899，此为模块默认监听的 TCP 端口号，点击
连接建立 TCP 连接。
至此，我们就可以在串口和网络之间进行数据收发测试了，串口到网络的数据
流向是：计算机串口->模块串口->模块 WIFI->计算机网络，网络到串口的数据流向
是：计算机网络->模块 WIFI->模块串口->计算机串口。具体演示如下图所示

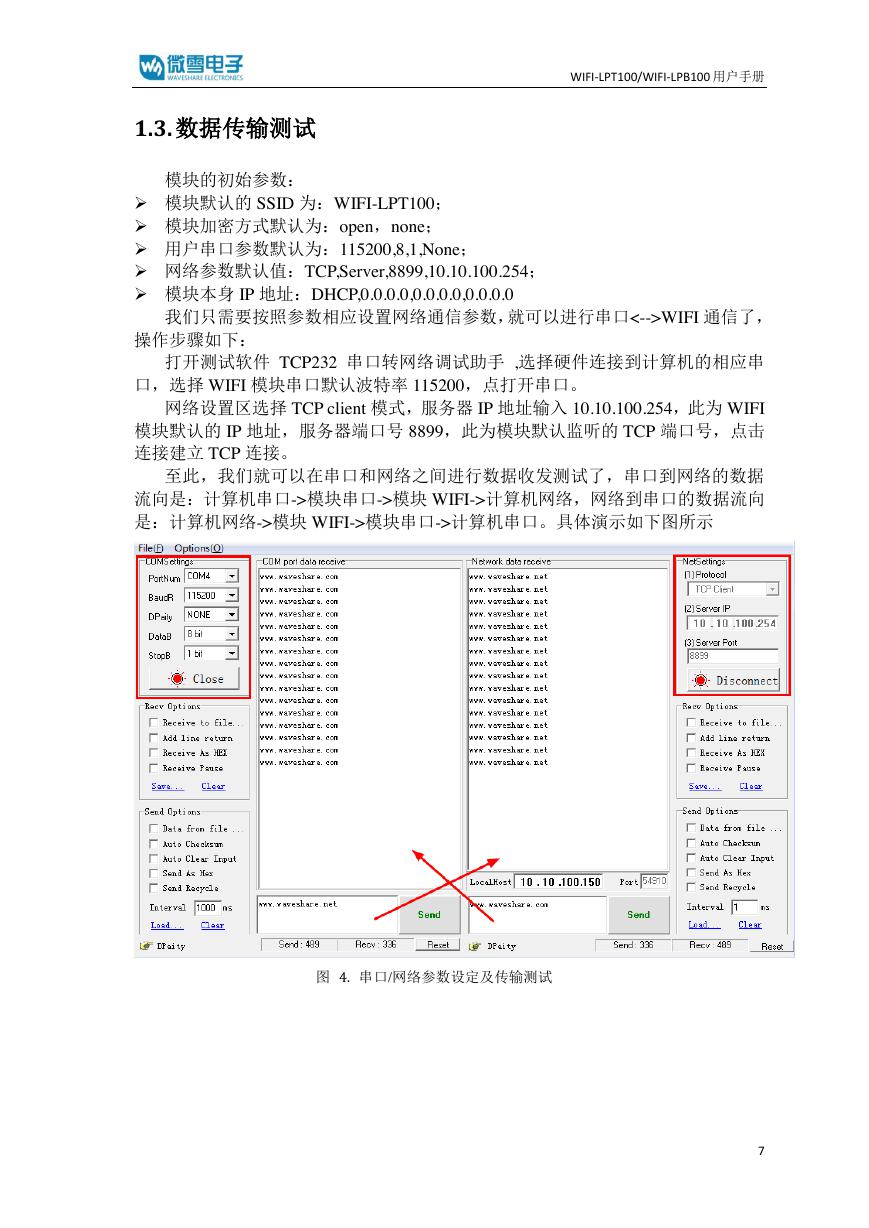

图 4. 串口/网络参数设定及传输测试
7
WIFI-LPT100/WIFI-LPB100 用户手册
1.4. 产品应用举例
1.4.1. 无线遥控应用

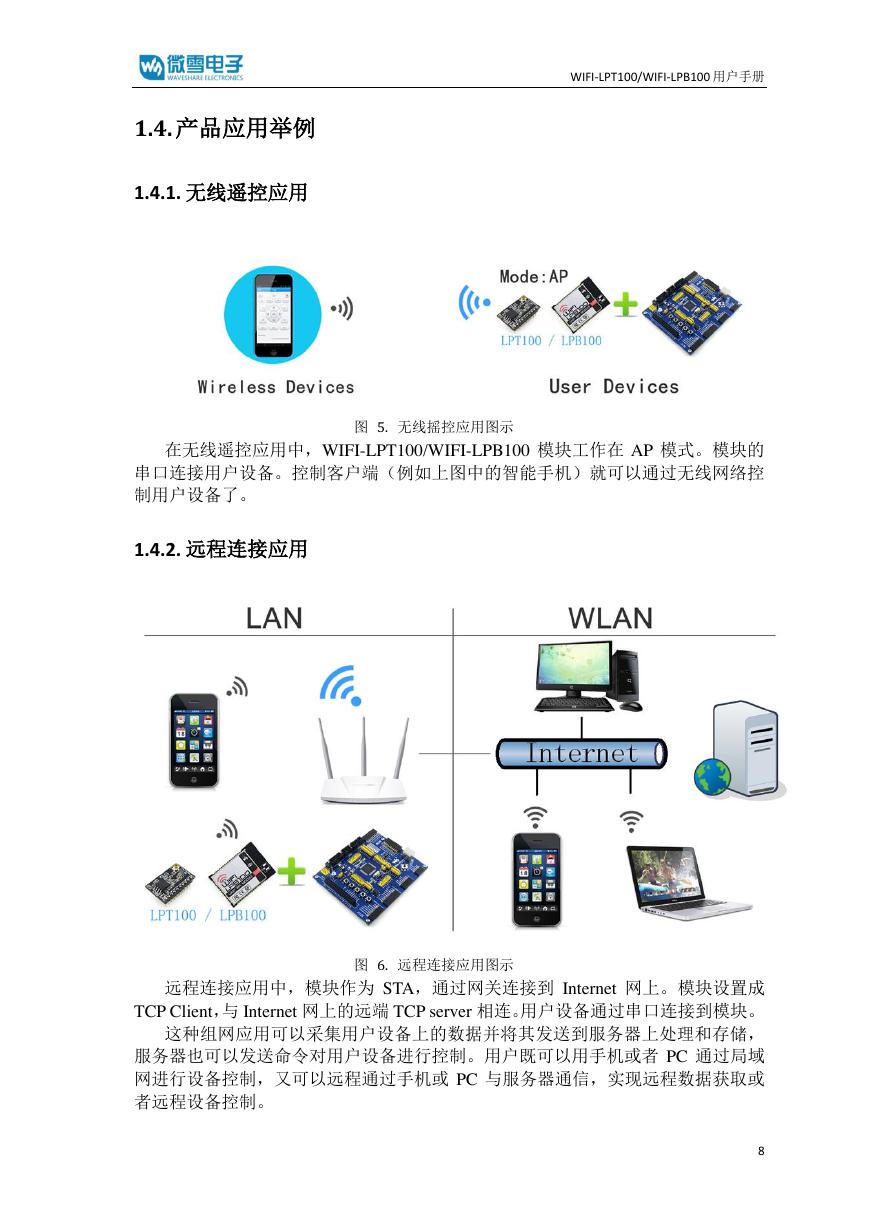

图 5. 无线摇控应用图示
在无线遥控应用中，WIFI-LPT100/WIFI-LPB100 模块工作在 AP 模式。模块的
串口连接用户设备。控制客户端（例如上图中的智能手机）就可以通过无线网络控
制用户设备了。
1.4.2. 远程连接应用
图 6. 远程连接应用图示
远程连接应用中，模块作为 STA，通过网关连接到 Internet 网上。模块设置成
TCP Client，与 Internet 网上的远端 TCP server 相连。用户设备通过串口连接到模块。
这种组网应用可以采集用户设备上的数据并将其发送到服务器上处理和存储，
服务器也可以发送命令对用户设备进行控制。用户既可以用手机或者 PC 通过局域
网进行设备控制，又可以远程通过手机或 PC 与服务器通信，实现远程数据获取或
者远程设备控制。
8
