WIFI400 用户手册
微雪电子
WIFI400 用户手册
产品概述：
WIFI400 是用于搭载 WIFI-LPT100 模块的底板。
1. 通过计算机测试 LPT100
1) 连接 LPT100 与 WIFI400。
2) 跳线设置：连接 CPTX 和 WFRX，连接 CPRX 和 WFTX。如下图：
图 1. 跳线设置
3) 模块通过 USB 口接入计算机，等待数秒直到 READY LED 灯亮起。
4) 计算机端开启 wifi，查看无线网络（通常在任务栏右方会出现阶梯状的信号标志，
鼠标单击之后会弹出可用的 wifi 连接），选择 WIFI-LPT100，点击连接。
图 2. 选择 WIFI-LPT100
5) 计算机安装并打开 TCP232。选择相应的 COM 口，默认波特率为 115200，点击 Open。
6) NetSettings 区域中，设置 Protocol 为 TCP Client，Server IP 为 10.10.100.254，Server
Port 为 8899，点击 Connect。
7) 点击左边的 Send 之后，右上角的窗口会接收到来自左下角的文字；点击右边的 Send
之后，左上角的窗口会接收到来自右下角的文字。
1
WIFI400 用户手册
微雪电子

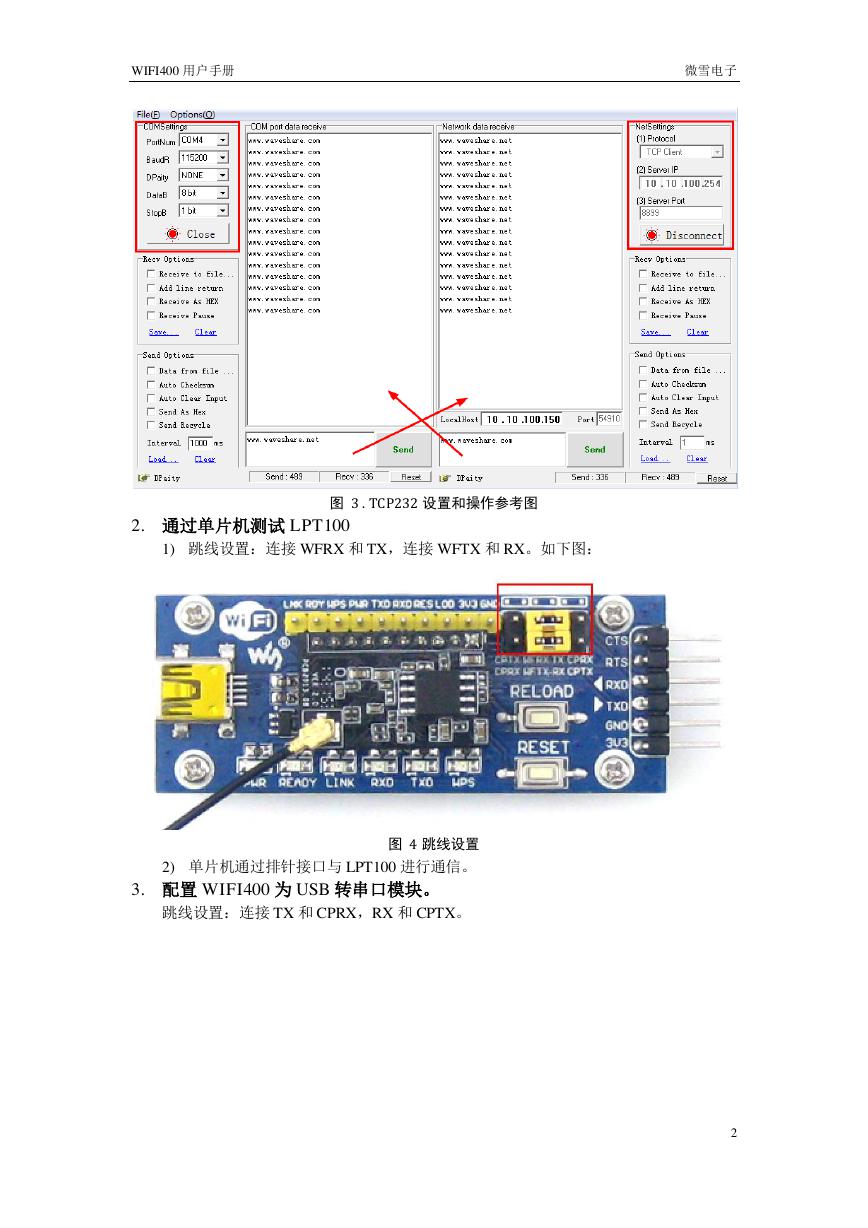

图 3 . TCP232 设置和操作参考图
2. 通过单片机测试 LPT100
1) 跳线设置：连接 WFRX 和 TX，连接 WFTX 和 RX。如下图：
图 4 跳线设置
2) 单片机通过排针接口与 LPT100 进行通信。

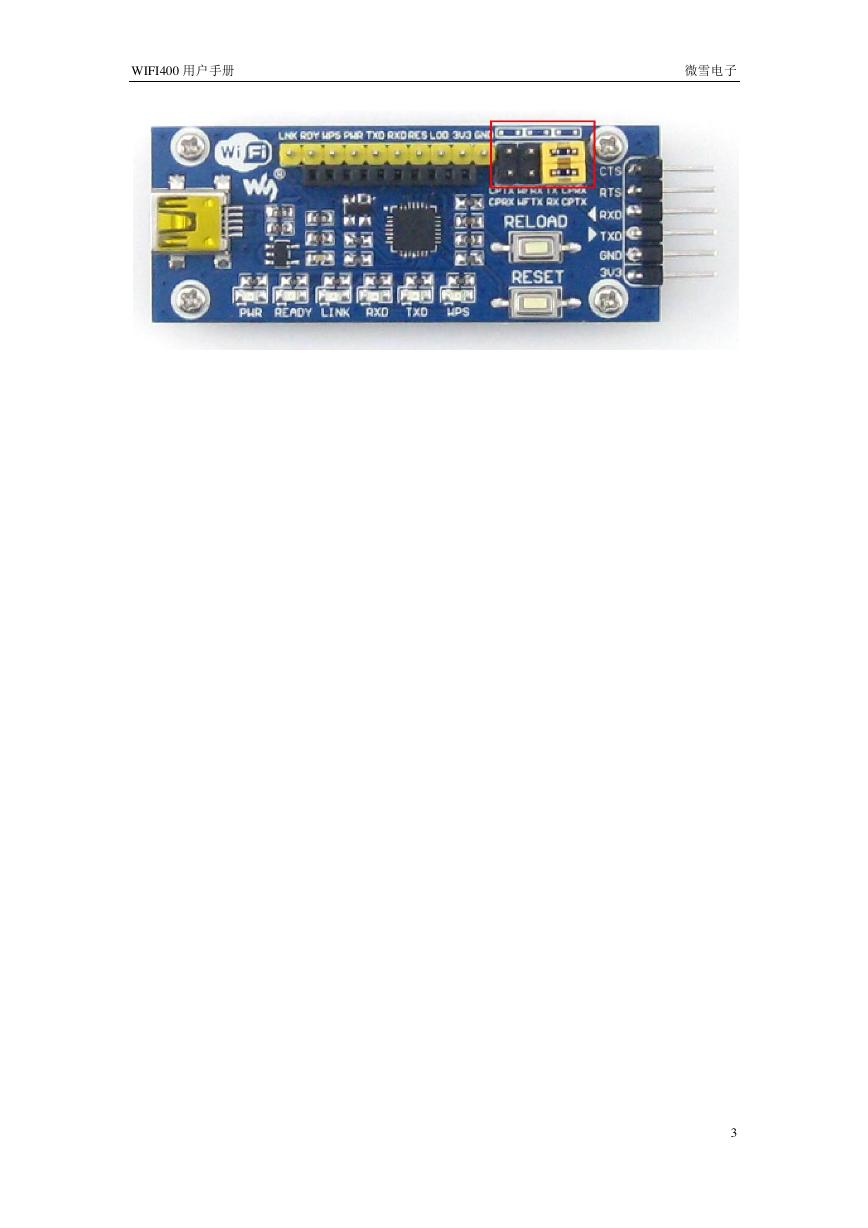

3. 配置 WIFI400 为 USB 转串口模块。
跳线设置：连接 TX 和 CPRX，RX 和 CPTX。
2
WIFI400 用户手册
微雪电子
3
