用户手册(Open407V-D-UserManual).pdf
微雪电子 www.waveshare.net
Open407V-D 实验手册
Open407V-D 实验手册
目 录
准备工作 ................................................................................................................................................................................... 2
ADC+DMA ............................................................................................................................................................................... 2
CAN1 TO CAN2-Normal ......................................................................................................................................................... 3
DCMI_OV7670 ......................................................................................................................................................................... 4
DCMI_OV9655 ......................................................................................................................................................................... 5
I2C ............................................................................................................................................................................................. 6
LCD-HY32D_FSMC ................................................................................................................................................................ 7
Nand Flash_PCB0 ..................................................................................................................................................................... 8
Nand Flash_SCB0 ..................................................................................................................................................................... 9
SD_FatFS ................................................................................................................................................................................ 11
SDIO ........................................................................................................................................................................................ 12
SPI ........................................................................................................................................................................................... 13
TouchPanel .............................................................................................................................................................................. 14
UcosII2.91+UCGUI3.90A ...................................................................................................................................................... 15
USARTx_pritf ......................................................................................................................................................................... 16
I2S ........................................................................................................................................................................................... 17
USB HS Example .................................................................................................................................................................... 19
ETH ......................................................................................................................................................................................... 26
1
微雪电子 www.waveshare.net
Open407V-D 实验手册

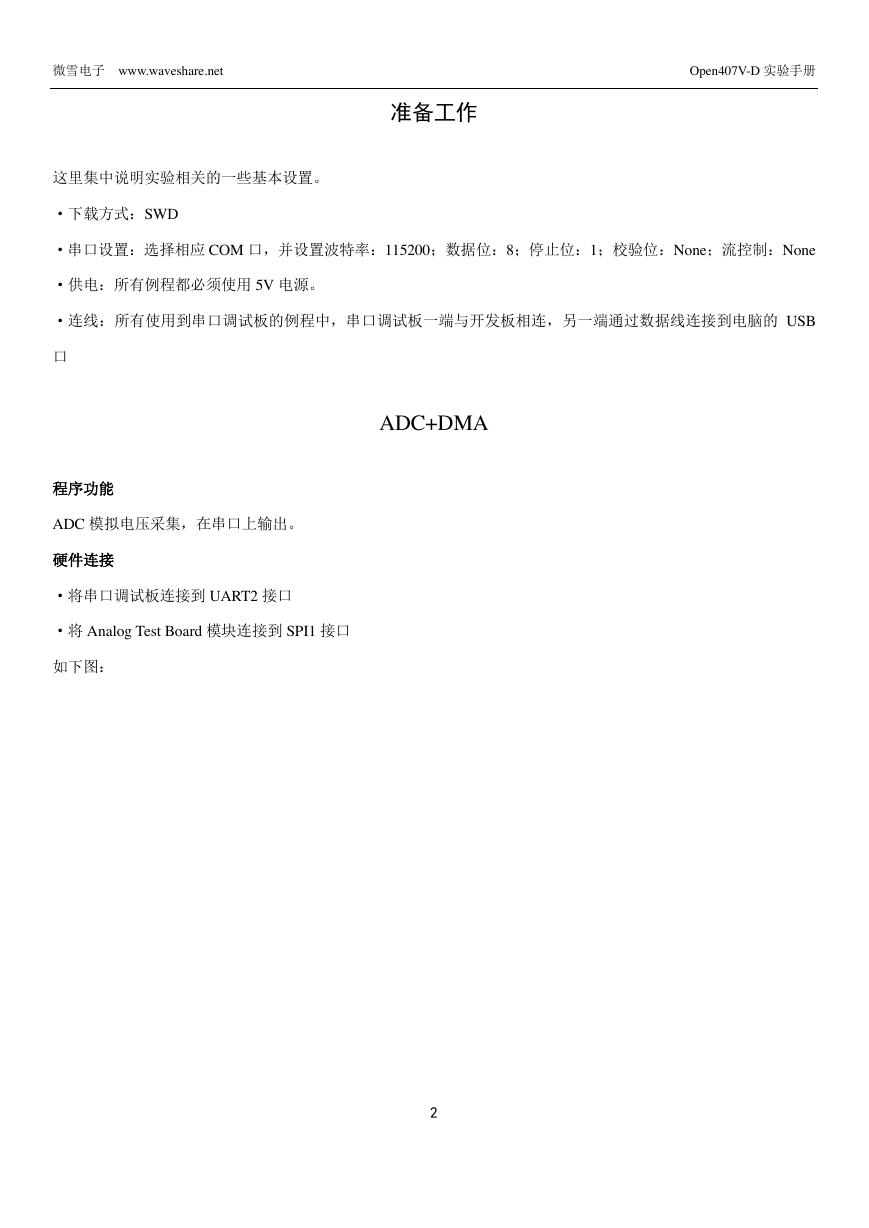

准备工作
这里集中说明实验相关的一些基本设置。
·下载方式：SWD
·串口设置：选择相应 COM 口，并设置波特率：115200；数据位：8；停止位：1；校验位：None；流控制：None
·供电：所有例程都必须使用 5V 电源。
·连线：所有使用到串口调试板的例程中，串口调试板一端与开发板相连，另一端通过数据线连接到电脑的 USB
口
ADC+DMA
程序功能
ADC 模拟电压采集，在串口上输出。
硬件连接
·将串口调试板连接到 UART2 接口
·将 Analog Test Board 模块连接到 SPI1 接口
如下图：
2
微雪电子 www.waveshare.net
Open407V-D 实验手册
操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
旋转 Analog Test Board 模块中的旋钮，在串口中查看效果。

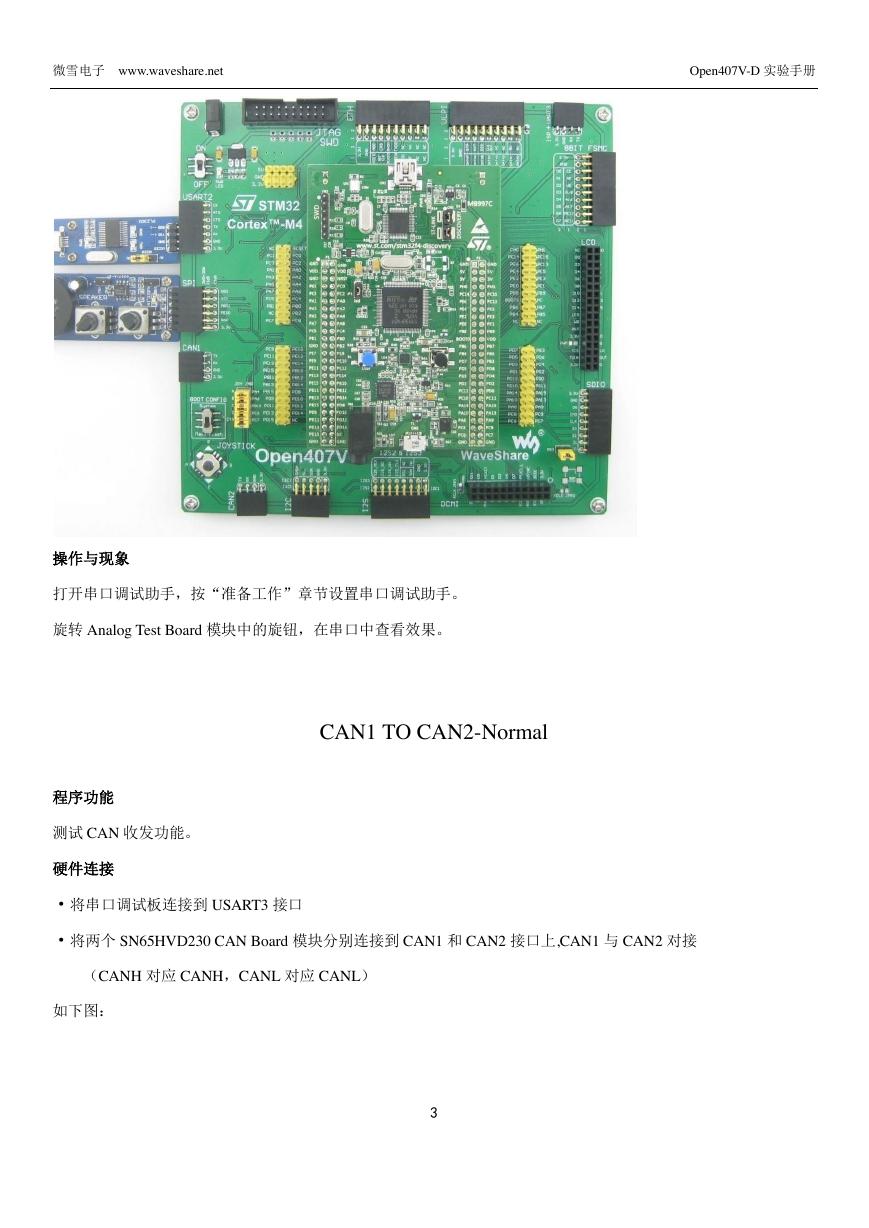

CAN1 TO CAN2-Normal
程序功能
测试 CAN 收发功能。
硬件连接
·将串口调试板连接到 USART3 接口
·将两个 SN65HVD230 CAN Board 模块分别连接到 CAN1 和 CAN2 接口上,CAN1 与 CAN2 对接
（CANH 对应 CANH，CANL 对应 CANL）
如下图：
3
微雪电子 www.waveshare.net
Open407V-D 实验手册
操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
按下 JOYSTICK，在串口中查看效果。

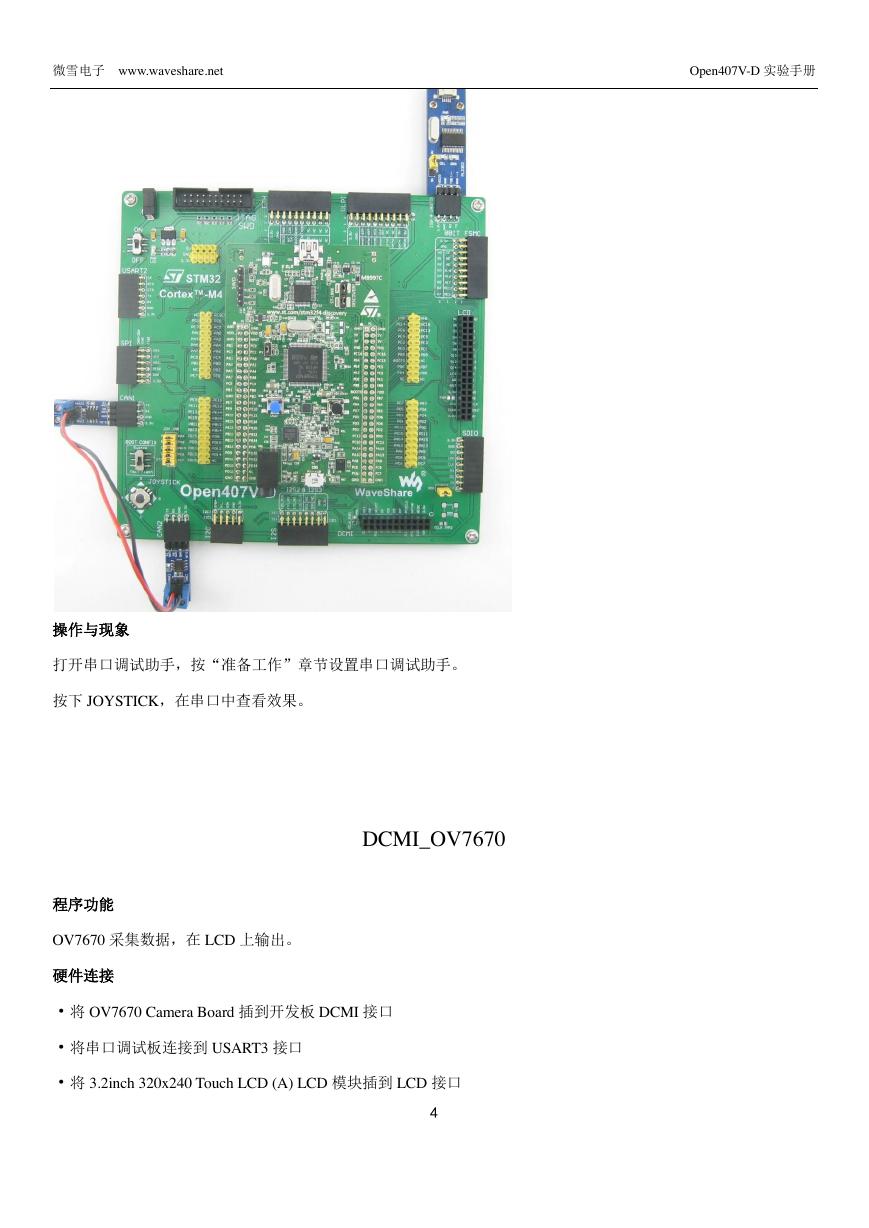

DCMI_OV7670
程序功能
OV7670 采集数据，在 LCD 上输出。
硬件连接
·将 OV7670 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART3 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
4
微雪电子 www.waveshare.net
Open407V-D 实验手册
如下图：
操作与现象
由摄像头获取的图像，在 LCD 上显示。

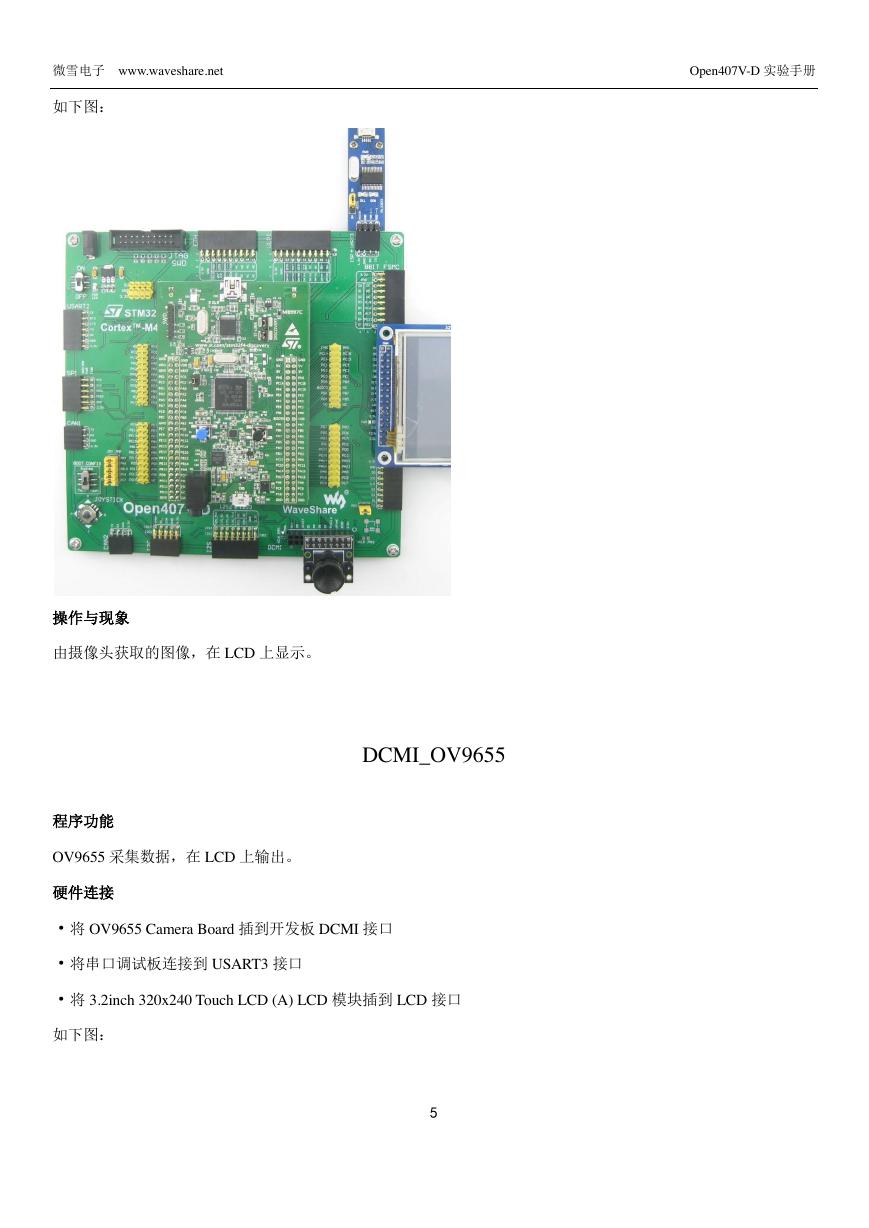

DCMI_OV9655
程序功能
OV9655 采集数据，在 LCD 上输出。
硬件连接
·将 OV9655 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART3 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
如下图：
5
微雪电子 www.waveshare.net
Open407V-D 实验手册
操作与现象
由摄像头获取的图像，在 LCD 上显示。

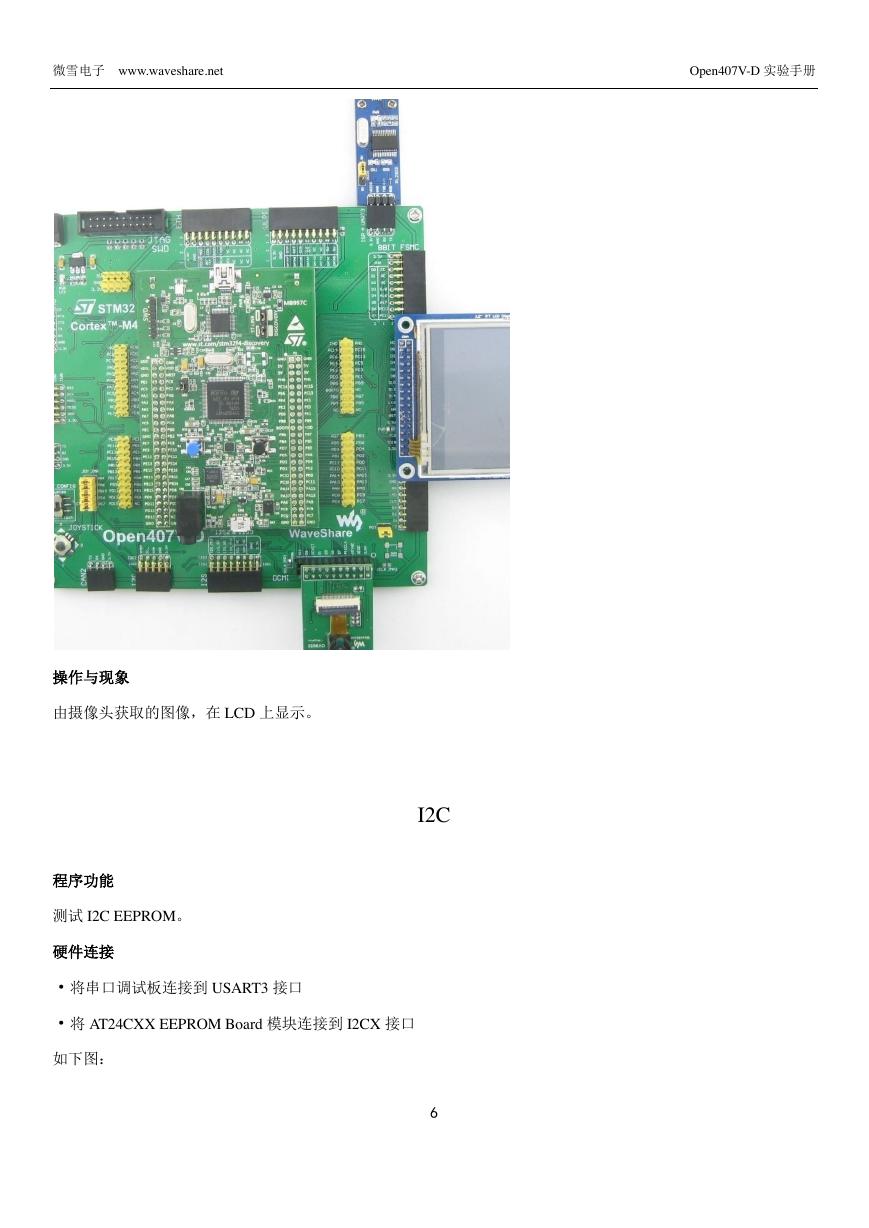

I2C
程序功能
测试 I2C EEPROM。
硬件连接
·将串口调试板连接到 USART3 接口
·将 AT24CXX EEPROM Board 模块连接到 I2CX 接口
如下图：
6
微雪电子 www.waveshare.net
Open407V-D 实验手册
操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
在串口上可以观察到 I2C EEPROM 测试结果。

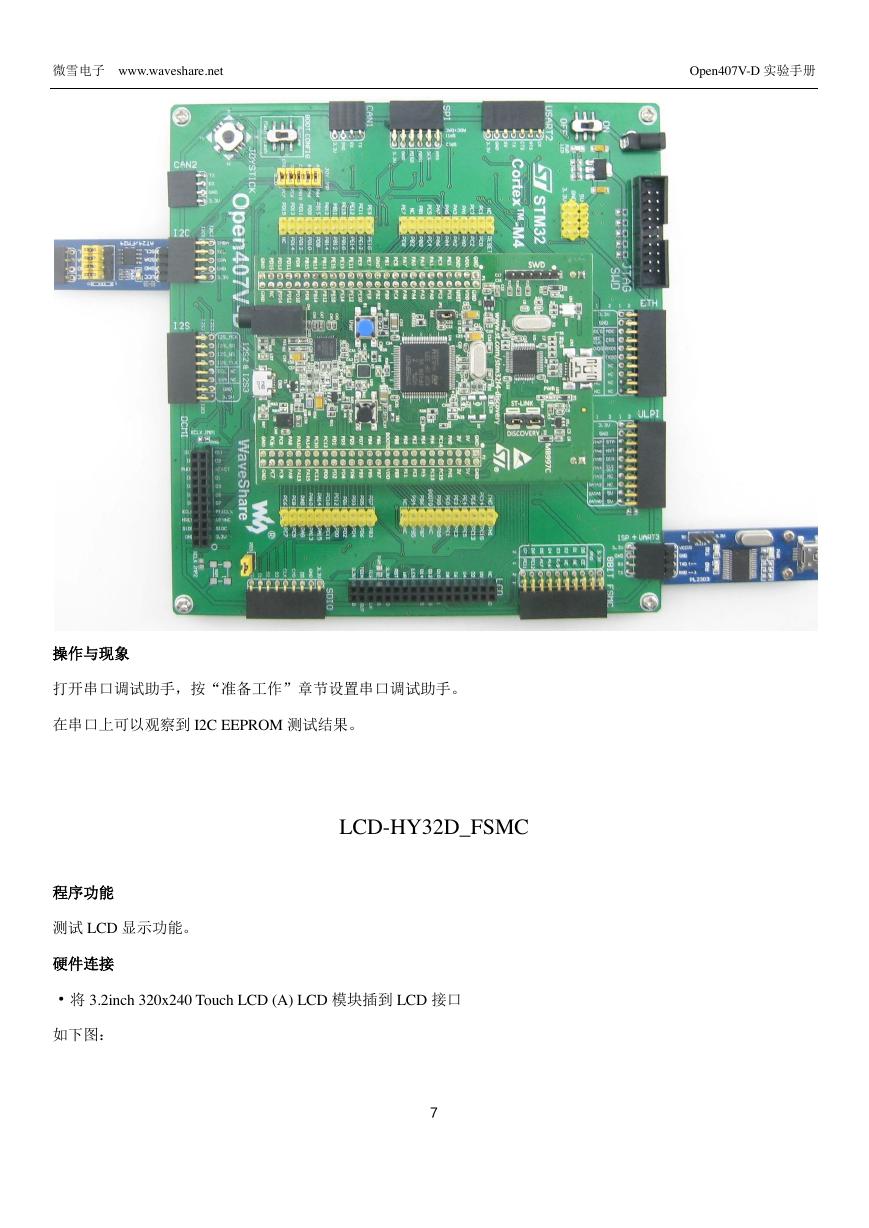

LCD-HY32D_FSMC
程序功能
测试 LCD 显示功能。
硬件连接
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
如下图：
7
微雪电子 www.waveshare.net
Open407V-D 实验手册

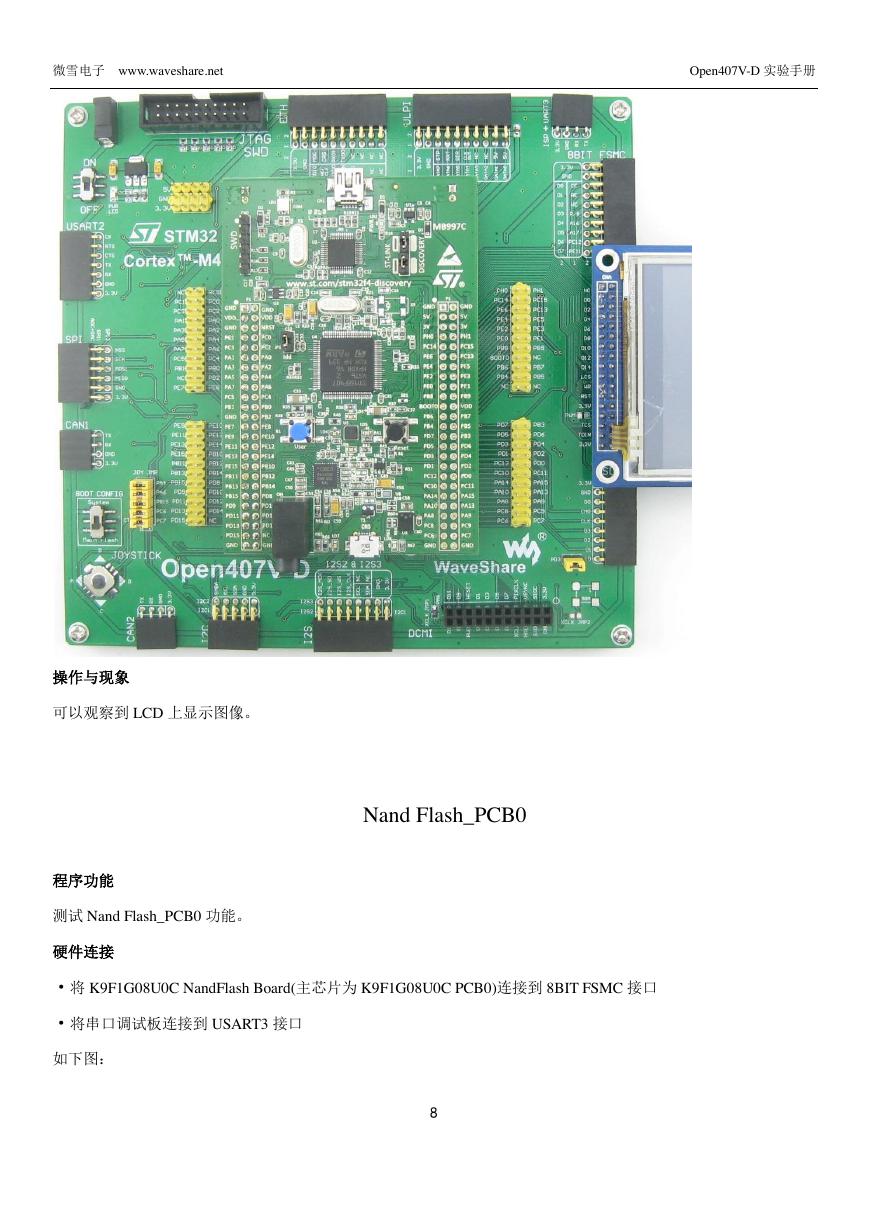

Nand Flash_PCB0
操作与现象
可以观察到 LCD 上显示图像。
程序功能
测试 Nand Flash_PCB0 功能。
硬件连接
·将 K9F1G08U0C NandFlash Board(主芯片为 K9F1G08U0C PCB0)连接到 8BIT FSMC 接口
·将串口调试板连接到 USART3 接口
如下图：
8
