经典库用户手册(OpenX07V-C-User-Guide).pdf
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册
Open407V-C\Open207V-C 实验手册
目 录
准备工作 ................................................................................................................................................................................... 3
ADC+DMA ............................................................................................................................................................................... 3
CAN1 TO CAN2-Normal ......................................................................................................................................................... 4
DAC .......................................................................................................................................................................................... 5
DCMI_OV7670 ......................................................................................................................................................................... 6
DCMI_OV9655 ......................................................................................................................................................................... 7
DS18B20 ................................................................................................................................................................................... 8
GPIO_Key_LED ....................................................................................................................................................................... 9
I2C ........................................................................................................................................................................................... 10
LCD-HY32D_FSMC .............................................................................................................................................................. 11
MCO_OUT .............................................................................................................................................................................. 12
Nand Flash_PCB0 ................................................................................................................................................................... 13
Nand Flash_SCB0 ................................................................................................................................................................... 14
RTC ......................................................................................................................................................................................... 15
SD_FatFS ................................................................................................................................................................................ 16
SDIO ........................................................................................................................................................................................ 17
SPI ........................................................................................................................................................................................... 18
TouchPanel .............................................................................................................................................................................. 19
UcosII2.91+UCGUI3.90A ...................................................................................................................................................... 19
USARTx_pritf ......................................................................................................................................................................... 20
VS1003B MP3 Board .............................................................................................................................................................. 21
I2S ........................................................................................................................................................................................... 23
USB FS Example ..................................................................................................................................................................... 24
1
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册

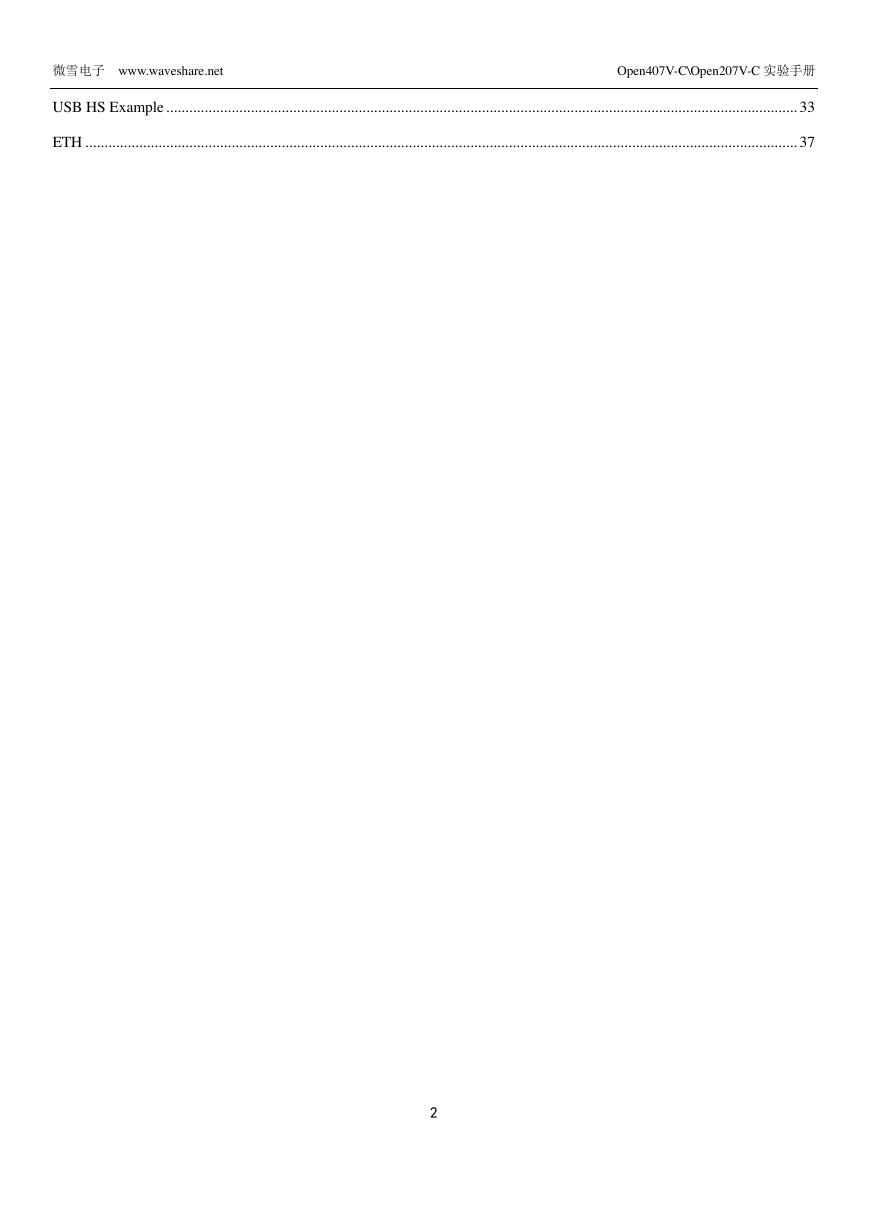

USB HS Example .................................................................................................................................................................... 33
ETH ......................................................................................................................................................................................... 37
2
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册

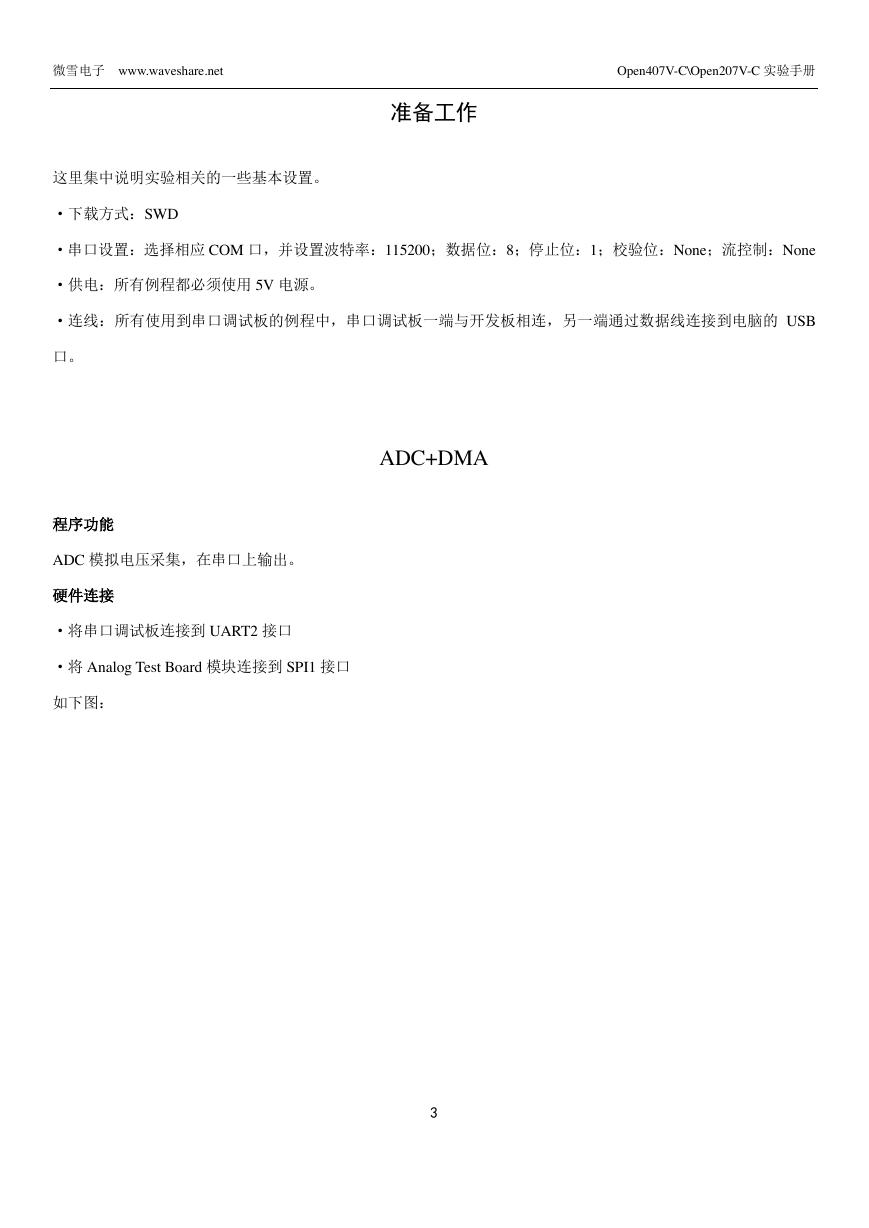

准备工作
这里集中说明实验相关的一些基本设置。
·下载方式：SWD
·串口设置：选择相应 COM 口，并设置波特率：115200；数据位：8；停止位：1；校验位：None；流控制：None
·供电：所有例程都必须使用 5V 电源。
·连线：所有使用到串口调试板的例程中，串口调试板一端与开发板相连，另一端通过数据线连接到电脑的 USB
ADC+DMA
口。
程序功能
ADC 模拟电压采集，在串口上输出。
硬件连接
·将串口调试板连接到 UART2 接口
·将 Analog Test Board 模块连接到 SPI1 接口

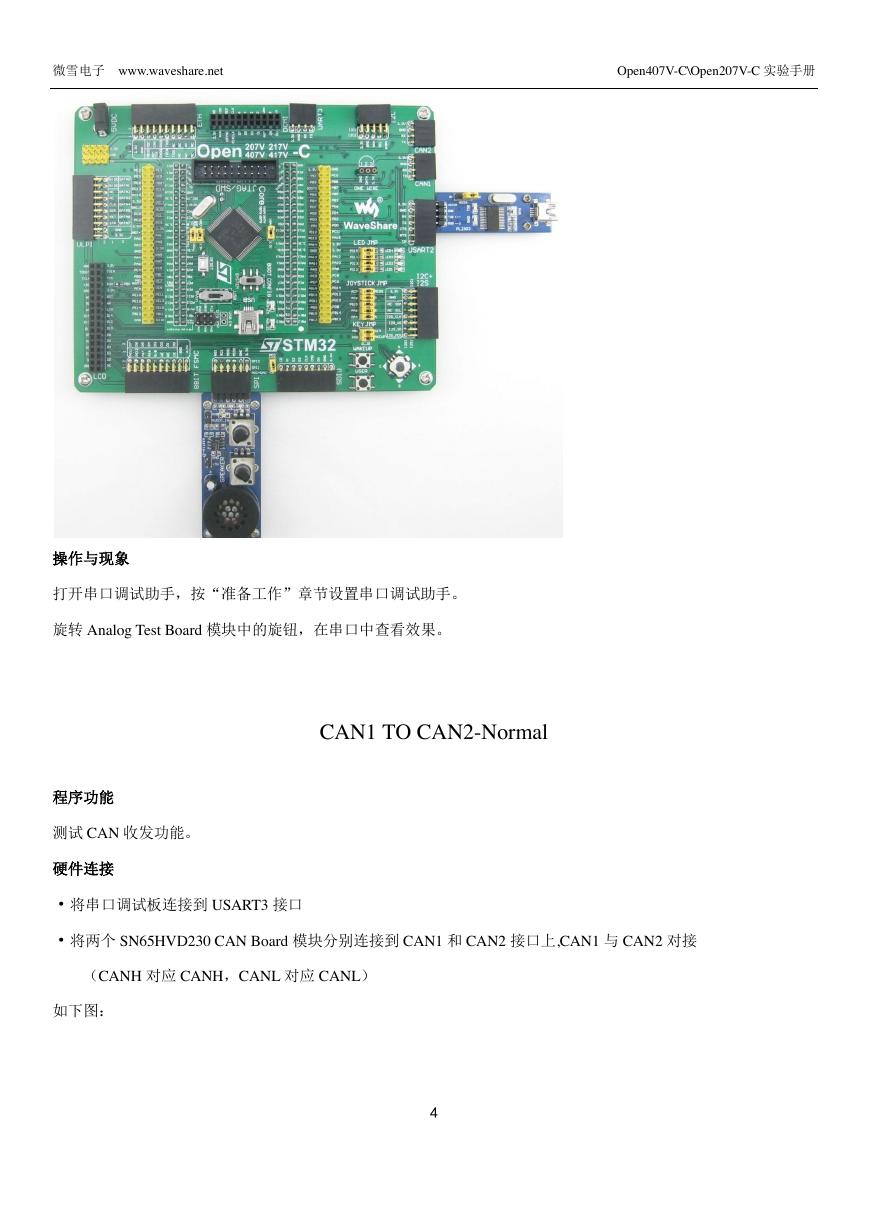

如下图：
3
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册
操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
旋转 Analog Test Board 模块中的旋钮，在串口中查看效果。
CAN1 TO CAN2-Normal
程序功能
测试 CAN 收发功能。
硬件连接
·将串口调试板连接到 USART3 接口
·将两个 SN65HVD230 CAN Board 模块分别连接到 CAN1 和 CAN2 接口上,CAN1 与 CAN2 对接
（CANH 对应 CANH，CANL 对应 CANL）

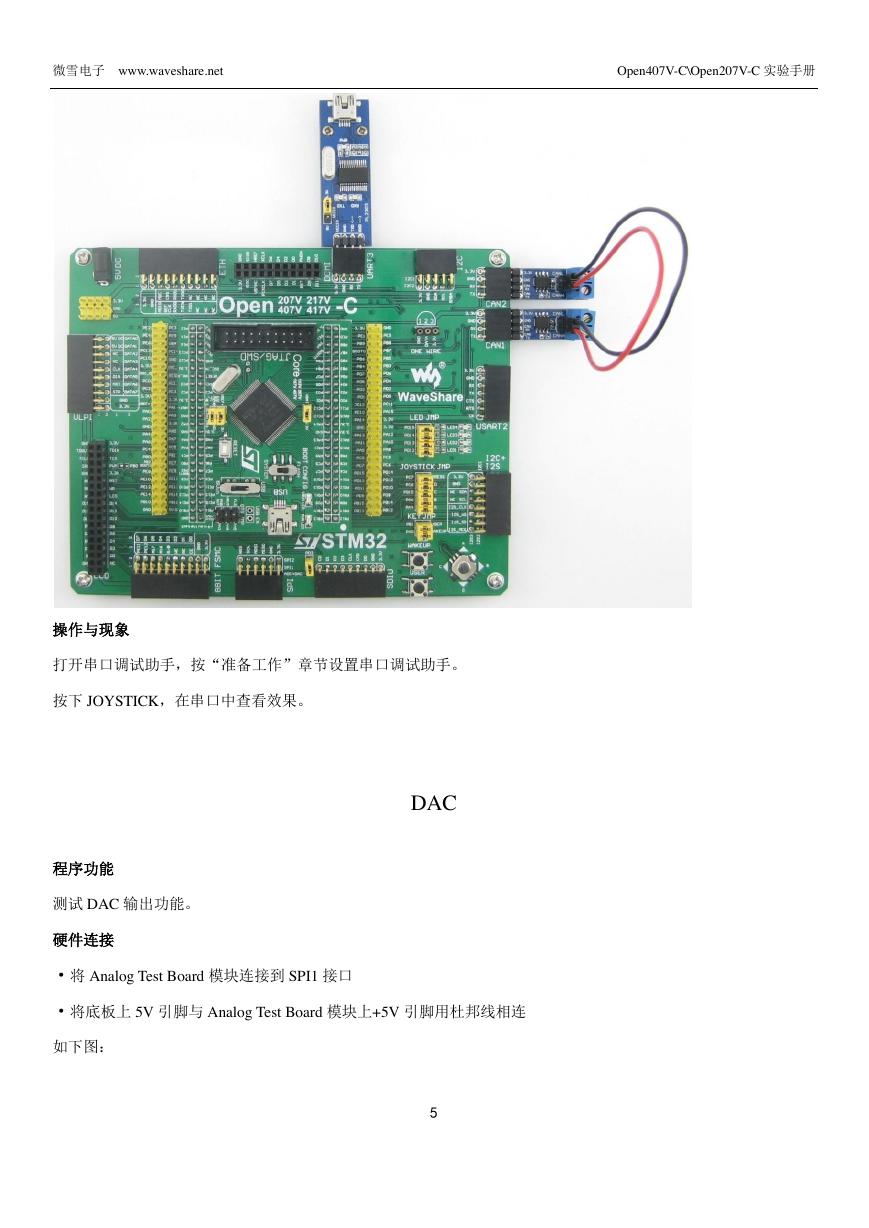

如下图：
4
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册
操作与现象
打开串口调试助手，按“准备工作”章节设置串口调试助手。
按下 JOYSTICK，在串口中查看效果。
DAC
程序功能
测试 DAC 输出功能。
硬件连接
·将 Analog Test Board 模块连接到 SPI1 接口
·将底板上 5V 引脚与 Analog Test Board 模块上+5V 引脚用杜邦线相连
如下图：
5
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册
操作与现象
Analog Test Board 模块发出三角波声音。
DCMI_OV7670
程序功能
OV7670 采集数据，在 LCD 上输出。
硬件连接
·将 OV7670 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART3 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口

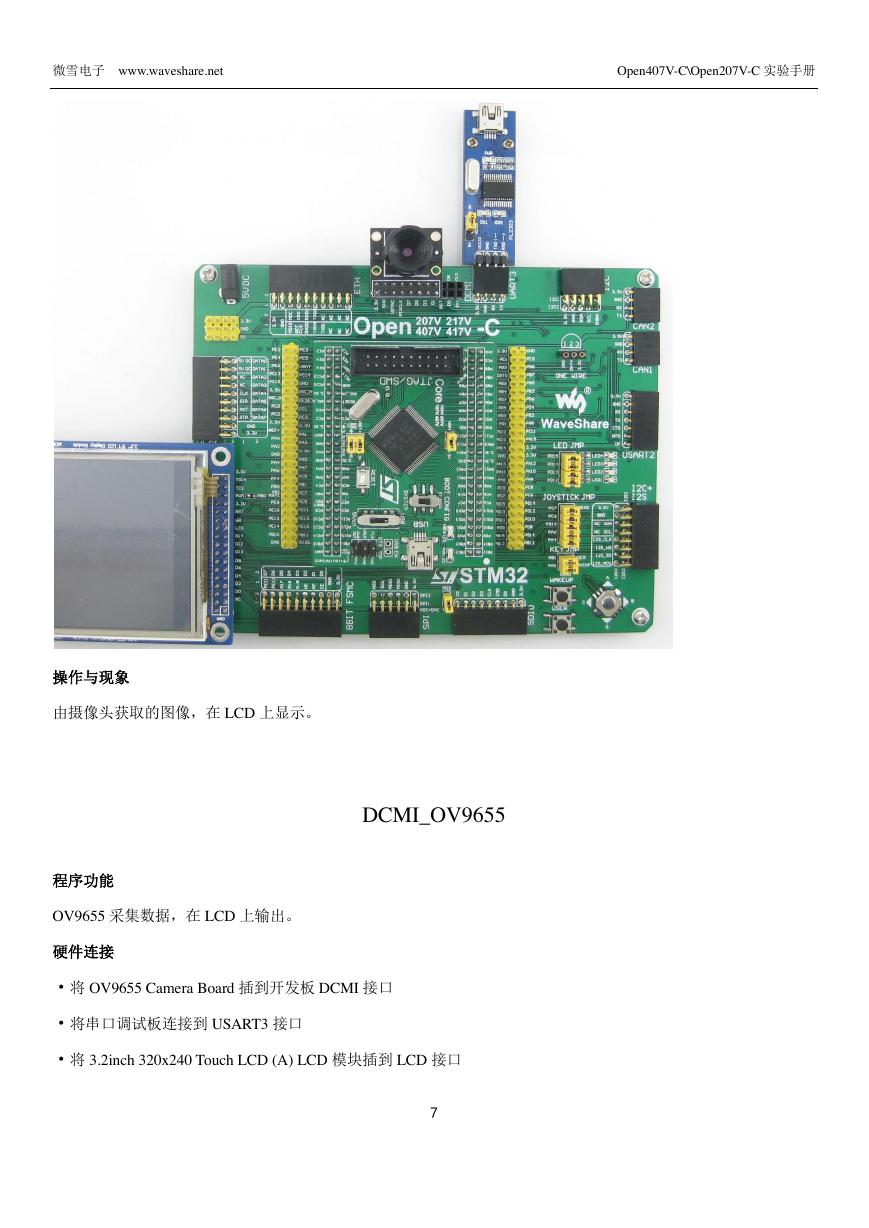

如下图：
6
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册
操作与现象
由摄像头获取的图像，在 LCD 上显示。
DCMI_OV9655
程序功能
OV9655 采集数据，在 LCD 上输出。
硬件连接
·将 OV9655 Camera Board 插到开发板 DCMI 接口
·将串口调试板连接到 USART3 接口
·将 3.2inch 320x240 Touch LCD (A) LCD 模块插到 LCD 接口
7
微雪电子 www.waveshare.net
Open407V-C\Open207V-C 实验手册

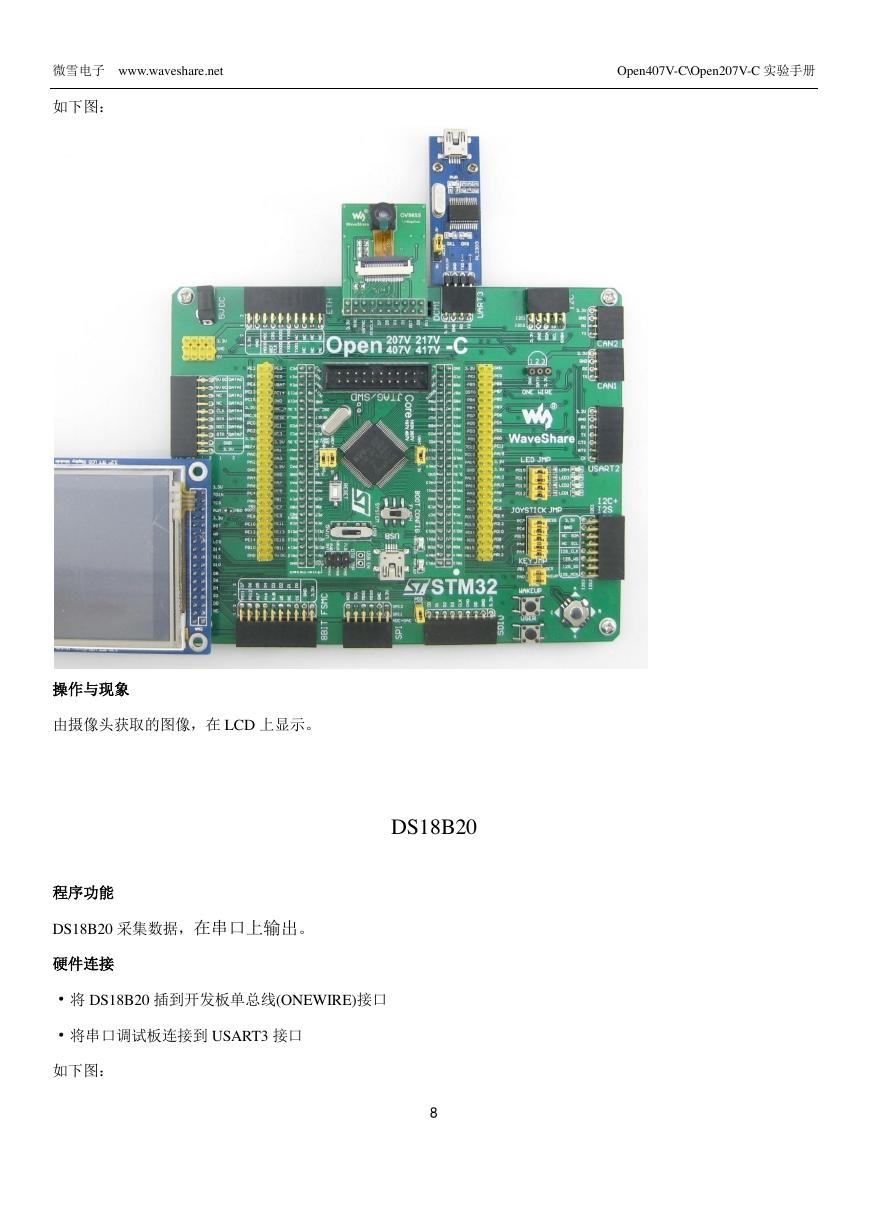

如下图：
操作与现象
由摄像头获取的图像，在 LCD 上显示。
DS18B20
程序功能
DS18B20 采集数据，在串口上输出。
硬件连接
·将 DS18B20 插到开发板单总线(ONEWIRE)接口
·将串口调试板连接到 USART3 接口
如下图：
8
