GT911_CN(GT911).pdf
小尺寸 MID 5 点电容触控芯片
GT911
小尺寸 MID 5 点电容触控芯片
Rev.08——2014 年 07 月 18 日
====== 免责声明======
本出版物中所述的器件应用信息及其他类似内容仅为您提供，它们可能由更新之信息所替代。确保应用
符合技术规范，是您自身应负的责任。深圳市汇顶科技股份有限公司（以下简称“GOODIX”）对这些信
息不作任何明示或暗示、书面或口头、法定或其他形式的声明或担保，包括但不限于针对其使用情况、
质量、性能、适销性或特定用途的适用性的声明或担保。GOODIX 对因这些信息及使用这些信息而引起
的后果不承担任何责任。未经GOODIX书面批准，不得将GOODIX 的产品用作生命维持系统中的关键组
件。在GOODIX 知识产权保护下，不得暗中或以其他方式转让任何许可证。
汇顶科技 机密信息
未经许可 不得转载
1
小尺寸 MID 5 点电容触控芯片

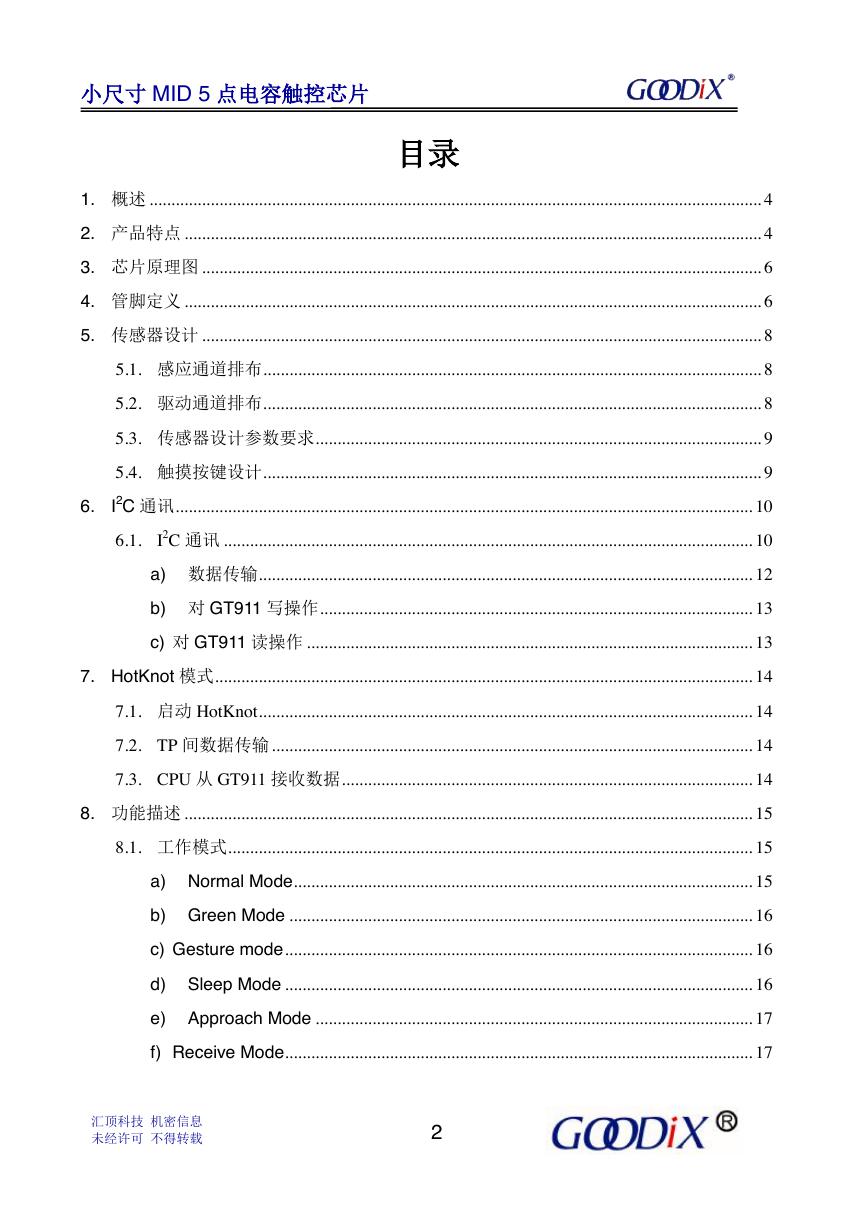

目录
6.
1. 概述 ............................................................................................................................................ 4
2. 产品特点 .................................................................................................................................... 4
3. 芯片原理图 ................................................................................................................................ 6
4. 管脚定义 .................................................................................................................................... 6
5. 传感器设计 ................................................................................................................................ 8
5.1. 感应通道排布 .................................................................................................................. 8
5.2. 驱动通道排布 .................................................................................................................. 8
5.3. 传感器设计参数要求 ...................................................................................................... 9
5.4. 触摸按键设计 .................................................................................................................. 9
I2C 通讯 .................................................................................................................................... 10
I2C 通讯 ......................................................................................................................... 10
6.1.
a) 数据传输 ................................................................................................................. 12
b) 对 GT911 写操作 ................................................................................................... 13
c) 对 GT911 读操作 ...................................................................................................... 13
7. HotKnot 模式 ........................................................................................................................... 14
7.1. 启动 HotKnot ................................................................................................................. 14
7.2. TP 间数据传输 .............................................................................................................. 14
7.3. CPU 从 GT911 接收数据 .............................................................................................. 14
8. 功能描述 .................................................................................................................................. 15
8.1. 工作模式 ........................................................................................................................ 15
a) Normal Mode ......................................................................................................... 15
b) Green Mode .......................................................................................................... 16
c) Gesture mode ........................................................................................................... 16
d) Sleep Mode ........................................................................................................... 16
e) Approach Mode .................................................................................................... 17
f) Receive Mode ........................................................................................................... 17
汇顶科技 机密信息
未经许可 不得转载
2

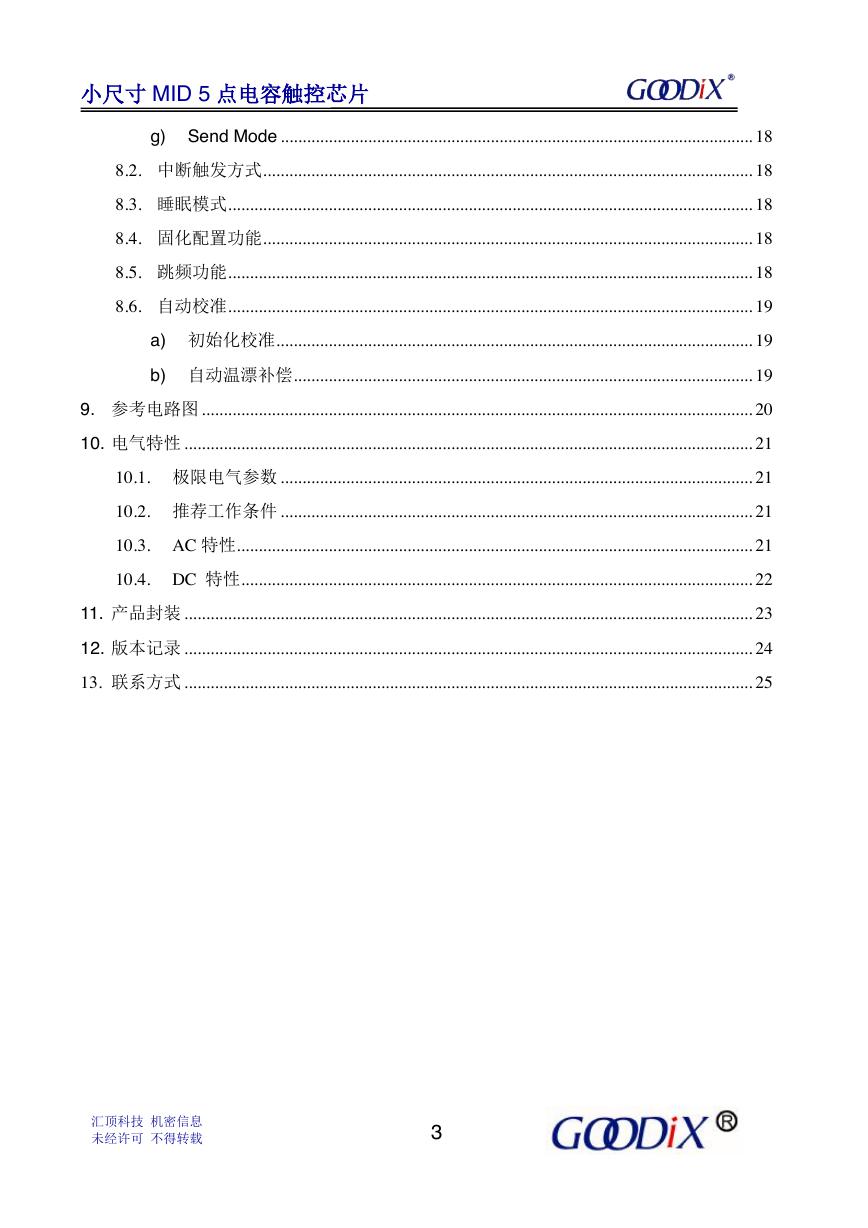

小尺寸 MID 5 点电容触控芯片
g) Send Mode ............................................................................................................ 18
8.2. 中断触发方式 ................................................................................................................ 18
8.3. 睡眠模式 ........................................................................................................................ 18
8.4. 固化配置功能 ................................................................................................................ 18
8.5. 跳频功能 ........................................................................................................................ 18
8.6. 自动校准 ........................................................................................................................ 19
a) 初始化校准 ............................................................................................................. 19
b) 自动温漂补偿 ......................................................................................................... 19
9. 参考电路图 .............................................................................................................................. 20
10. 电气特性 .................................................................................................................................. 21
10.1. 极限电气参数 ............................................................................................................ 21
10.2. 推荐工作条件 ............................................................................................................ 21
10.3. AC 特性 ...................................................................................................................... 21
10.4. DC 特性 ..................................................................................................................... 22
11. 产品封装 .................................................................................................................................. 23
12. 版本记录 .................................................................................................................................. 24
13. 联系方式 .................................................................................................................................. 25
汇顶科技 机密信息
未经许可 不得转载
3
小尺寸 MID 5 点电容触控芯片

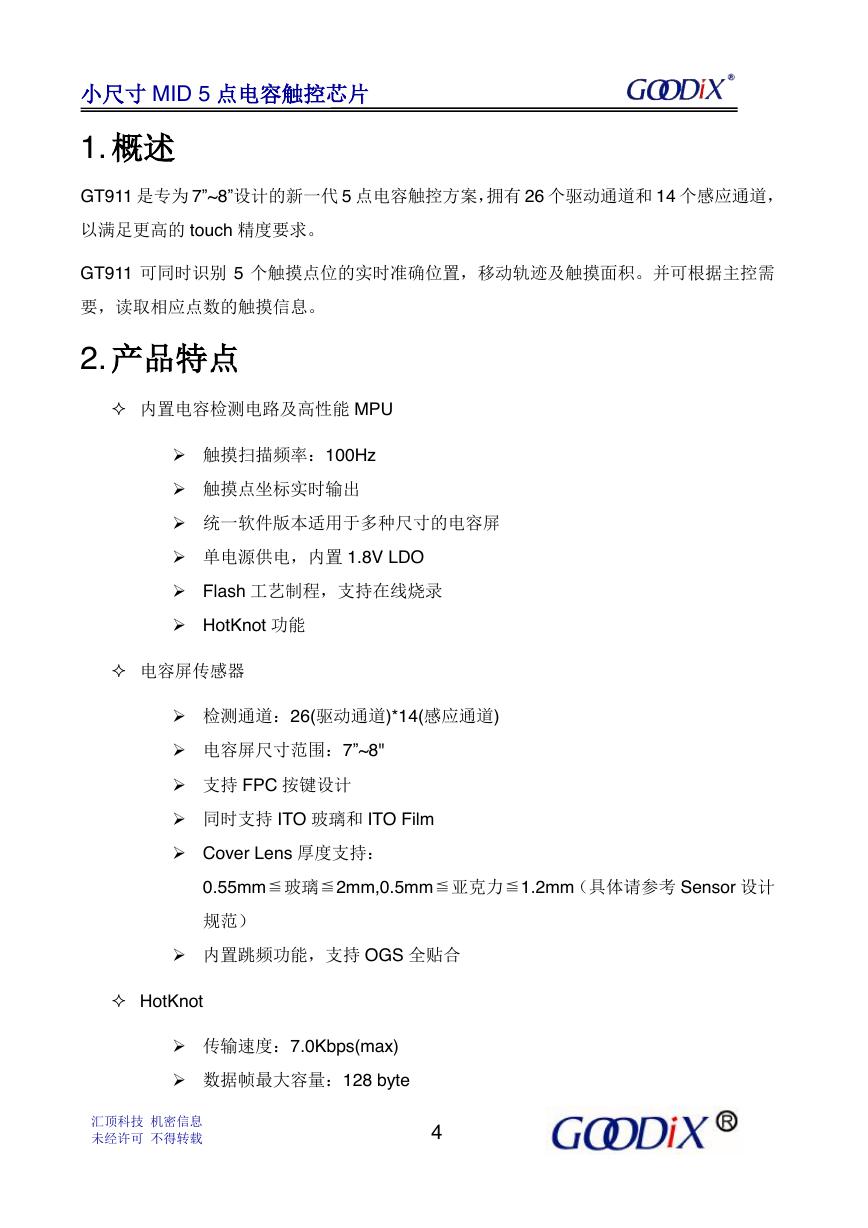

1. 概述
GT911 是专为 7”~8”设计的新一代 5 点电容触控方案，拥有 26 个驱动通道和 14 个感应通道，
以满足更高的 touch 精度要求。
GT911 可同时识别 5 个触摸点位的实时准确位置，移动轨迹及触摸面积。并可根据主控需
要，读取相应点数的触摸信息。
2. 产品特点
† 内置电容检测电路及高性能 MPU
触摸扫描频率：100Hz
触摸点坐标实时输出
统一软件版本适用于多种尺寸的电容屏
单电源供电，内置 1.8V LDO
Flash 工艺制程，支持在线烧录
HotKnot 功能
† 电容屏传感器
检测通道：26(驱动通道)*14(感应通道)
电容屏尺寸范围：7”~8"
支持 FPC 按键设计
同时支持 ITO 玻璃和 ITO Film
Cover Lens 厚度支持：
0.55mm≦玻璃≦2mm,0.5mm≦亚克力≦1.2mm（具体请参考 Sensor 设计
规范）
内置跳频功能，支持 OGS 全贴合
† HotKnot
传输速度：7.0Kbps(max)
数据帧最大容量：128 byte
汇顶科技 机密信息
未经许可 不得转载
4
小尺寸 MID 5 点电容触控芯片

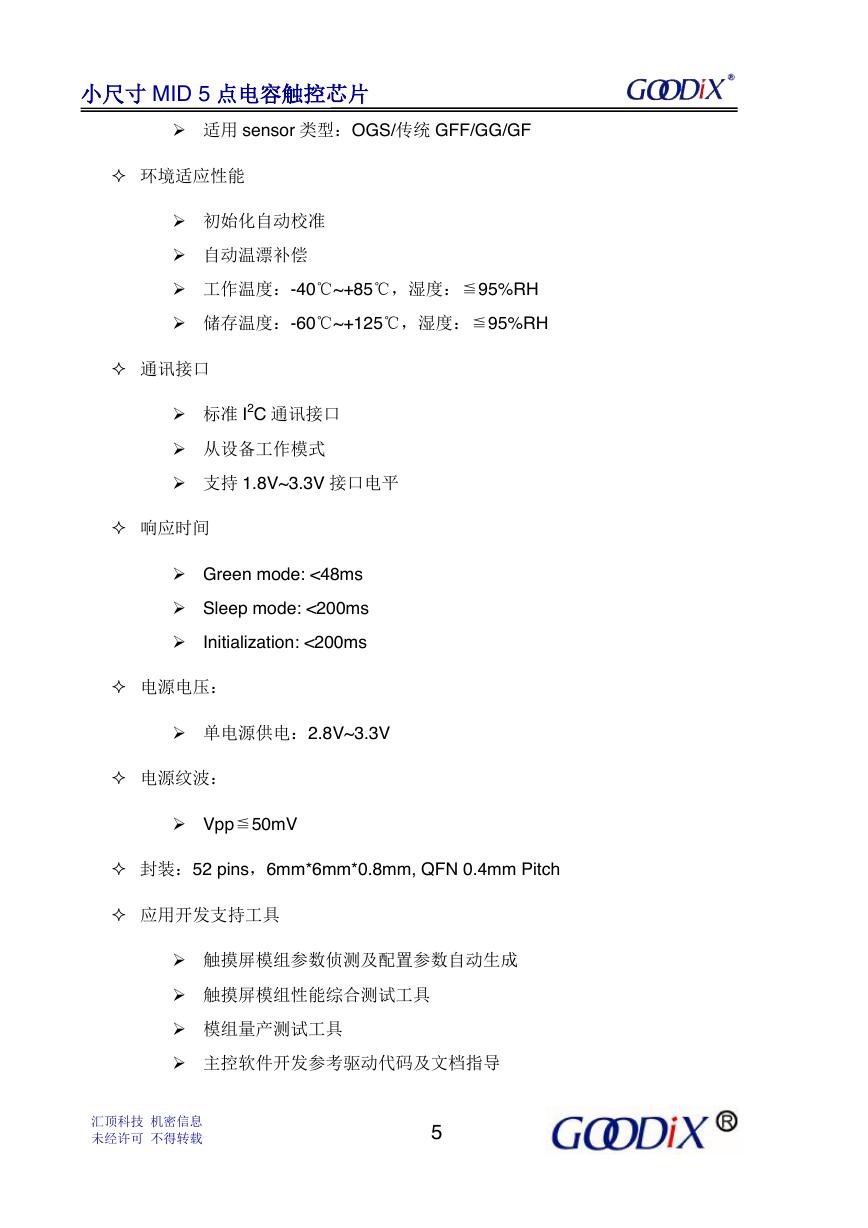

适用 sensor 类型：OGS/传统 GFF/GG/GF
† 环境适应性能
初始化自动校准
自动温漂补偿
工作温度：-40℃~+85℃，湿度：≦95%RH
储存温度：-60℃~+125℃，湿度：≦95%RH
† 通讯接口
标准 I2C 通讯接口
从设备工作模式
支持 1.8V~3.3V 接口电平
† 响应时间
Green mode: <48ms
Sleep mode: <200ms
Initialization: <200ms
† 电源电压：
单电源供电：2.8V~3.3V
† 电源纹波：
Vpp ≦50mV
† 封装：52 pins，6mm*6mm*0.8mm, QFN 0.4mm Pitch
† 应用开发支持工具
触摸屏模组参数侦测及配置参数自动生成
触摸屏模组性能综合测试工具
模组量产测试工具
主控软件开发参考驱动代码及文档指导
汇顶科技 机密信息
未经许可 不得转载
5
小尺寸 MID 5 点电容触控芯片

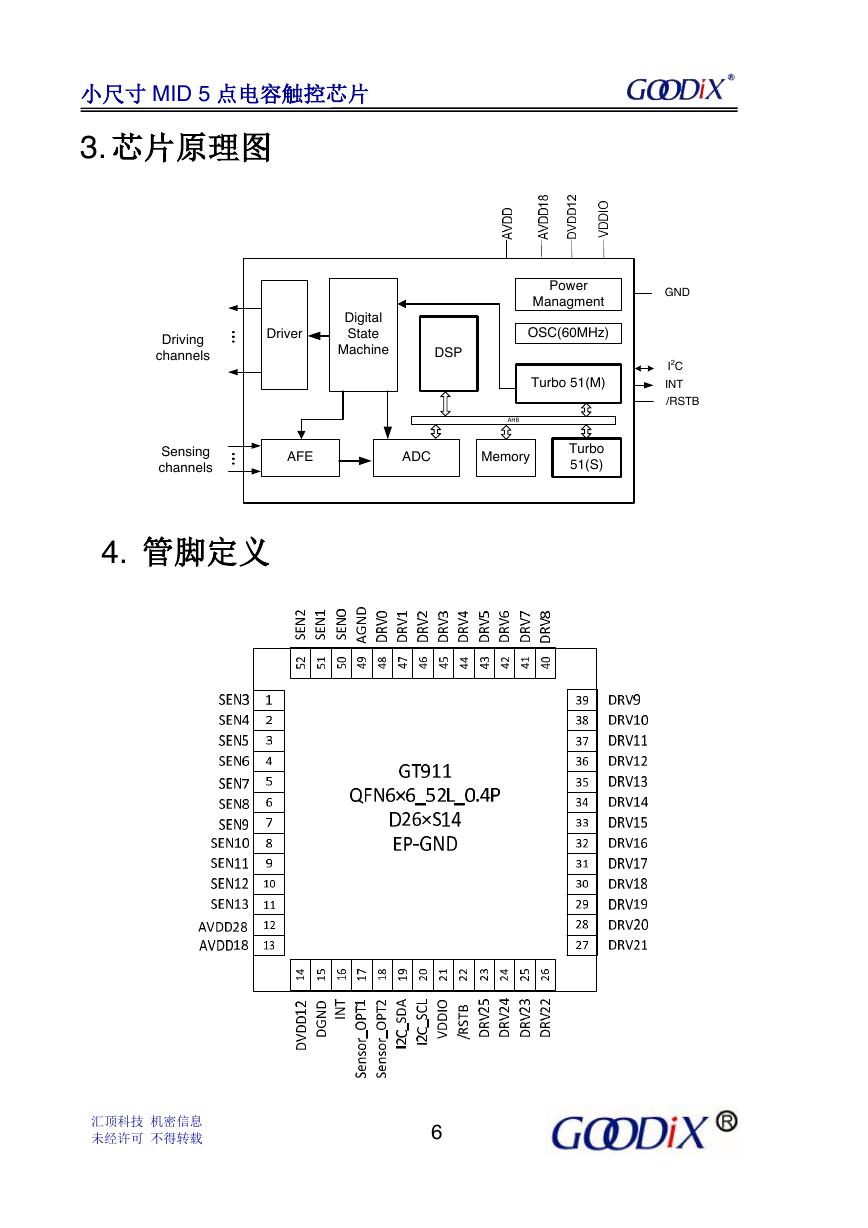

3. 芯片原理图
Driver
Digital
State
Machine
DSP
Power
Managment
OSC(60MHz)
Turbo 51(M)
AHB
AFE
ADC
Memory
Turbo
51(S)
Driving
channels
Sensing
channels
GND
I2C
INT
/RSTB
4. 管脚定义
汇顶科技 机密信息
未经许可 不得转载
6
小尺寸 MID 5 点电容触控芯片

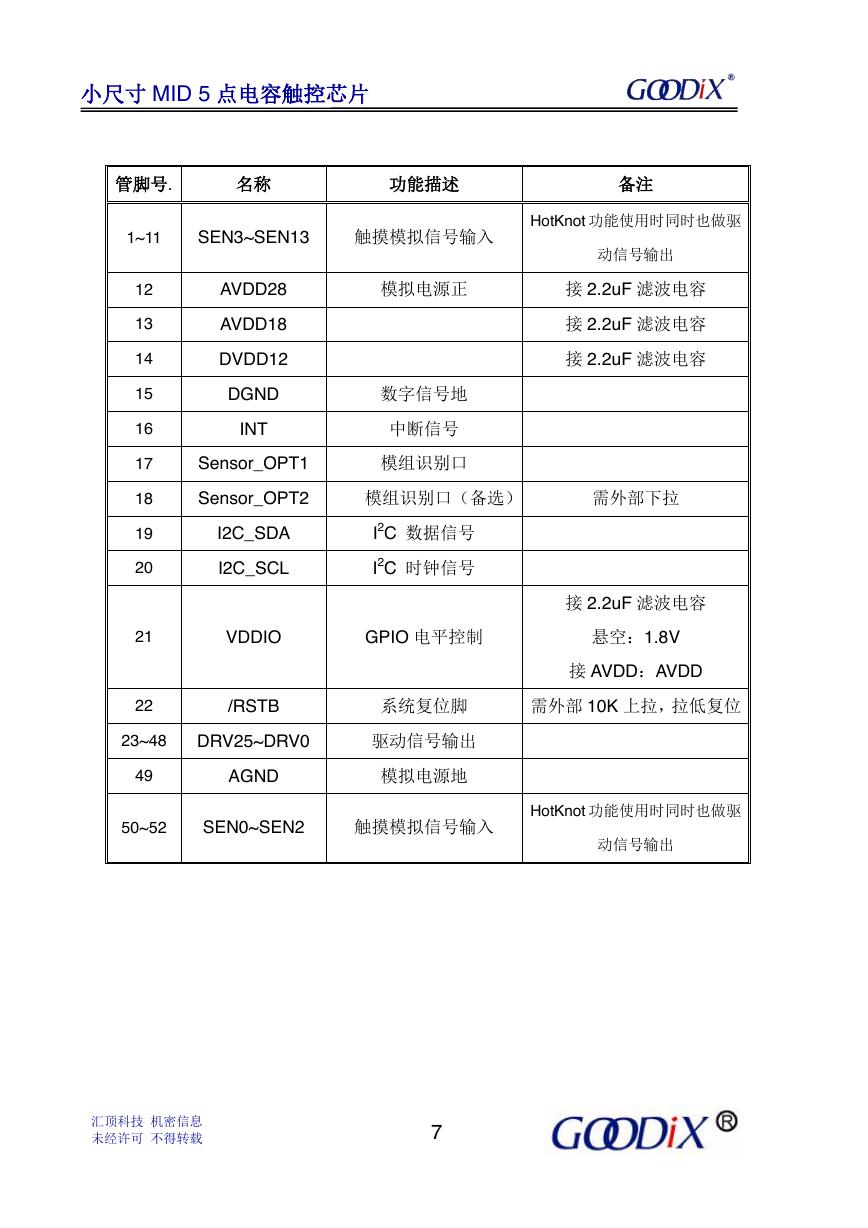

管脚号.
名称
功能描述
1~11
SEN3~SEN13
触摸模拟信号输入
备注
HotKnot 功能使用时同时也做驱
动信号输出
接 2.2uF 滤波电容
接 2.2uF 滤波电容
接 2.2uF 滤波电容
模拟电源正
数字信号地
中断信号
模组识别口
模组识别口（备选）
I2C 数据信号
I2C 时钟信号
需外部下拉
接 2.2uF 滤波电容
AVDD28
AVDD18
DVDD12
DGND
INT
Sensor_OPT1
Sensor_OPT2
I2C_SDA
I2C_SCL
12
13
14
15
16
17
18
19
20
21
22
VDDIO
GPIO 电平控制
悬空：1.8V
接 AVDD：AVDD
/RSTB
系统复位脚
需外部 10K 上拉，拉低复位
23~48
DRV25~DRV0
49
AGND
驱动信号输出
模拟电源地
50~52
SEN0~SEN2
触摸模拟信号输入
HotKnot 功能使用时同时也做驱
动信号输出
汇顶科技 机密信息
未经许可 不得转载
7
小尺寸 MID 5 点电容触控芯片
5. 传感器设计
5.1. 感应通道排布
SENS0~SENS13 是 14 个电容检测输入通道，直接与触摸屏模组的 14 个感应 ITO 通道相
连。模组上感应 ITO 通道按照顺序或逆序依次连接至芯片的 SENS0 至 SENS13。若 ITO 通
道少于芯片检测通道，请按照《通道选择器》来选择通道。
l 排布方式示例：感应 ITO 通道按照顺序接入芯片的SENS0至SENS13。
5.2. 驱动通道排布
DRV0~DRV25 是 26 个电容检测驱动信号输出通道，直接与触摸屏模组的 26 个 ITO 驱动
通道相连。驱动线请按照《通道选择器》来选择通道和排布通道，在确定排布方式后，需配
置 GT911 芯片的相关寄存器来保证各驱动通道的逻辑位置关系与物理位置关系一致，以使
输出坐标与物理坐标匹配。
Sensor 设计的更细规则，请参考具体 layout 指南。
