硬件介绍
资源简介
例程分析
8Ios
程序说明
硬件连接
操作与现象
24L01
程序说明
硬件连接
软件设置
演示这个实验需要2块板子才可以,软件设置如下:
当设置为发送模式时,使能#define T_O_R 1 ,注释掉 //#define T_O_R 0
当设置为接收模式时,使能#define T_O_R 0 ,注释掉 //#define T_O_R 1 。
操作与现象
ADC+DMA
程序说明
硬件连接
操作与现象
DAC+DMA
程序说明
硬件连接
操作与现象
FATFS V0.08A-SD Card
程序说明
对SD卡的进行读取信息;SD卡是FAT文件系统
硬件连接
操作与现象
GPIO LED
程序说明
硬件连接
操作与现象
GPIO LED JOYSTICK
程序说明
硬件连接
操作与现象
I2C
程序说明
硬件连接
操作与现象
I2S UDA1380 & SD_FatFS(DMA)
程序说明
硬件连接
操作与现象
JOYSTICK
程序说明
硬件连接
操作与现象
LCD22-picture
程序说明
硬件连接
实验现象
LCD22_TouchPanel
程序说明
硬件连接
实验现象
应用领域
OneWire
程序说明
接上DS18B20;温度检测程序。
硬件连接
操作与现象
SPI
程序说明
硬件连接
操作与现象
uCOS-II-V2.91
程序说明
基于uCOS II建立两个LED的任务;两个任务之间的切换。
硬件连接
操作与现象
uCOS-II-V2.91+LCD
程序说明
本程序演示UcosII和GUI实验
硬件说明
操作与现象
USART
程序说明
硬件连接
操作与现象
版本修订
Open32F0-D 用户手册 目录 1. 硬件介绍 ............................................................................................................................................................................. 2 1.1. 资源简介 .................................................................................................................................................................. 2 2. 例程分析 ............................................................................................................................................................................. 4 2.1. 8Ios ............................................................................................................................................................................ 4 2.2. 24L01 ......................................................................................................................................................................... 5 2.3. ADC+DMA ................................................................................................................................................................. 5 2.4. DAC+DMA ................................................................................................................................................................. 6 2.5. FATFS V0.08A-SD Card ............................................................................................................................................... 6 2.6. GPIO LED ................................................................................................................................................................... 7 2.7. GPIO LED JOYSTICK ................................................................................................................................................... 7 2.8. I2C ............................................................................................................................................................................. 7 2.9. I2S UDA1380 & SD_FatFS(DMA) ............................................................................................................................... 8 2.10. JOYSTICK .................................................................................................................................................................... 8 2.11. LCD22-picture ........................................................................................................................................................... 9 2.12. LCD22_TouchPanel.................................................................................................................................................... 9 2.13. OneWire .................................................................................................................................................................. 10 2.14. SPI ............................................................................................................................................................................ 10 2.15. uCOS-II-V2.91 .......................................................................................................................................................... 11 2.16. uCOS-II-V2.91+LCD .................................................................................................................................................. 11 2.17. USART ...................................................................................................................................................................... 12 3. 版本修订 ........................................................................................................................................................................... 12 1

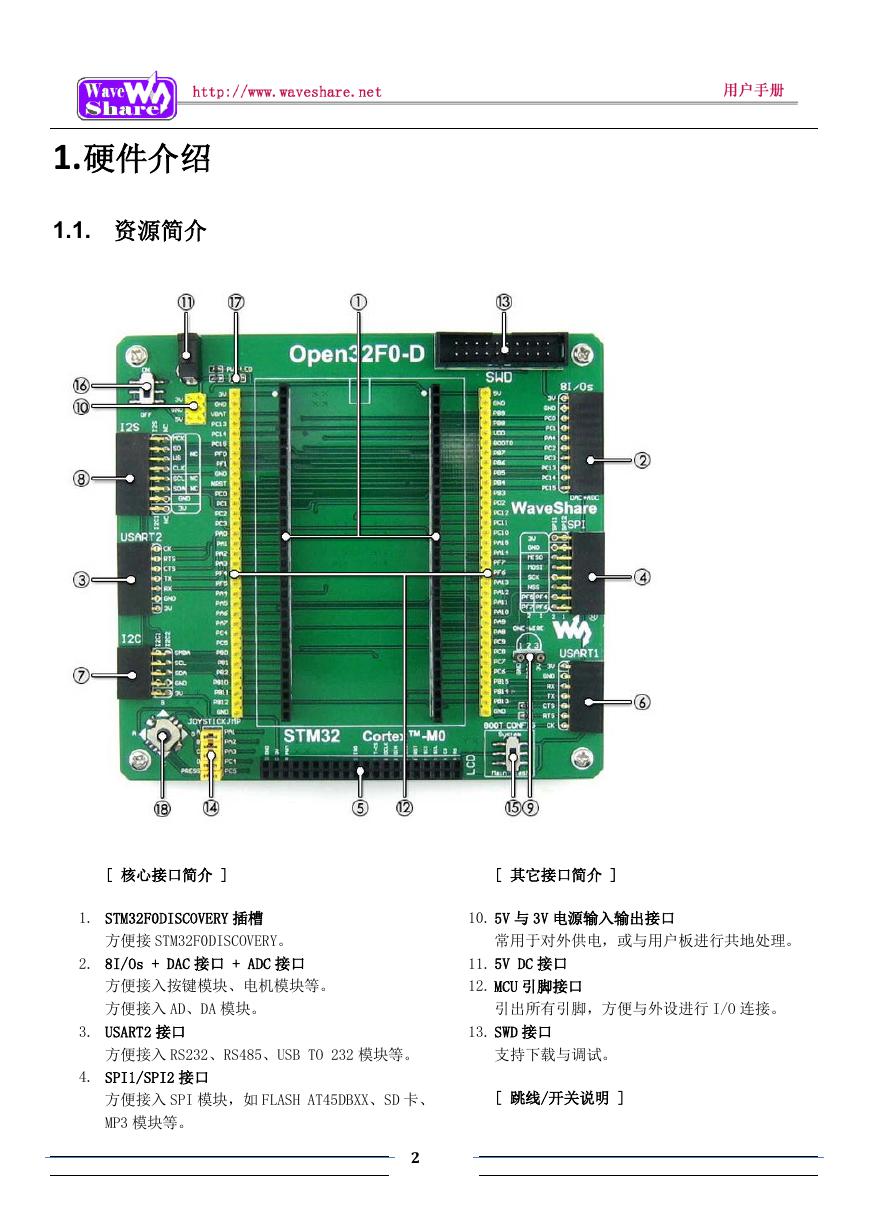

1. 硬件介绍 1.1. 资源简介 [ 核心接口简介 ] [ 其它接口简介 ] 1. STM32F0DISCOVERY 插槽 方便接 STM32F0DISCOVERY。 2. 8I/Os + DAC 接口 + ADC 接口 方便接入按键模块、电机模块等。 方便接入 AD、DA 模块。 3. USART2 接口 10. 5V 与 3V 电源输入输出接口 常用于对外供电,或与用户板进行共地处理。 11. 5V DC 接口 12. MCU 引脚接口 引出所有引脚,方便与外设进行 I/O 连接。 13. SWD 接口 方便接入 RS232、RS485、USB TO 232 模块等。 支持下载与调试。 4. SPI1/SPI2 接口 方便接入 SPI 模块,如 FLASH AT45DBXX、SD 卡、 MP3 模块等。 [ 跳线/开关说明 ] 2

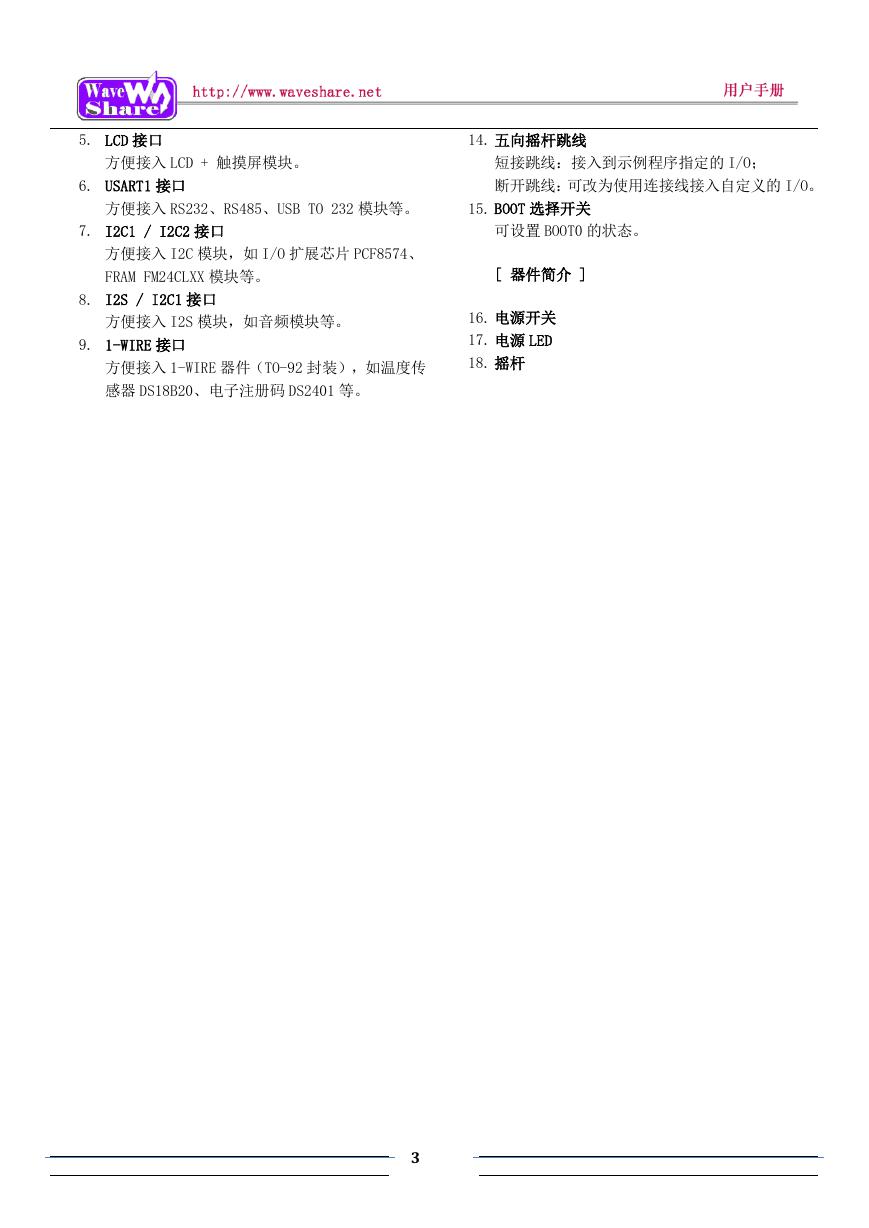

5. LCD 接口 方便接入 LCD + 触摸屏模块。 6. USART1 接口 14. 五向摇杆跳线 短接跳线:接入到示例程序指定的 I/O; 断开跳线:可改为使用连接线接入自定义的 I/O。 方便接入 RS232、RS485、USB TO 232 模块等。 7. I2C1 / I2C2 接口 15. BOOT 选择开关 可设置 BOOT0 的状态。 方便接入 I2C 模块,如 I/O 扩展芯片 PCF8574、 FRAM FM24CLXX 模块等。 [ 器件简介 ] 8. I2S / I2C1 接口 方便接入 I2S 模块,如音频模块等。 9. 1-WIRE 接口 方便接入 1-WIRE 器件(TO-92 封装),如温度传 感器 DS18B20、电子注册码 DS2401 等。 16. 电源开关 17. 电源 LED 18. 摇杆 3

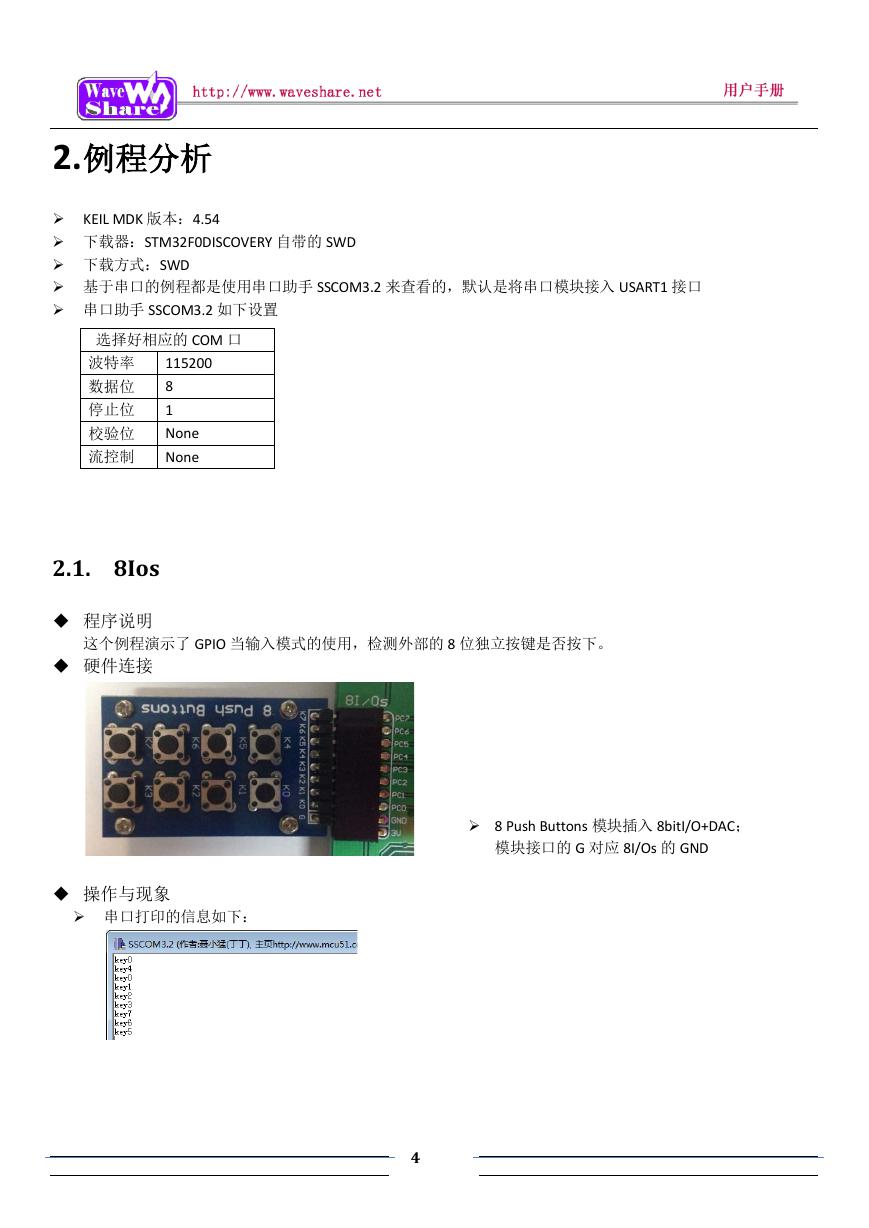

2. 例程分析  KEIL MDK 版本:4.54  下载器:STM32F0DISCOVERY 自带的 SWD  下载方式:SWD  基于串口的例程都是使用串口助手 SSCOM3.2 来查看的,默认是将串口模块接入 USART1 接口  串口助手 SSCOM3.2 如下设置 选择好相应的 COM 口 波特率 数据位 停止位 校验位 流控制 115200 8 1 None None 2.1. 8Ios  程序说明 这个例程演示了 GPIO 当输入模式的使用,检测外部的 8 位独立按键是否按下。  硬件连接  8 Push Buttons 模块插入 8bitI/O+DAC; 模块接口的 G 对应 8I/Os 的 GND  操作与现象  串口打印的信息如下: 4

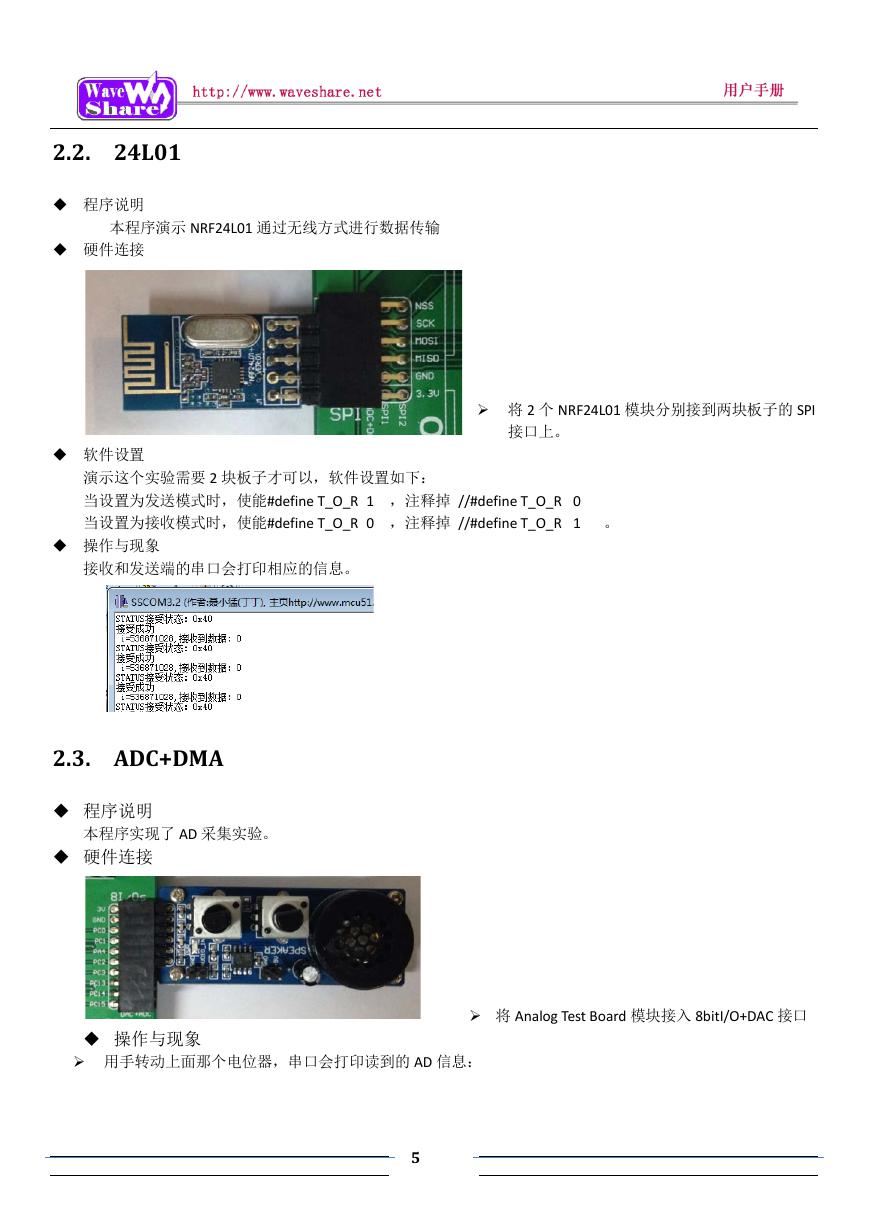

2.2. 24L01  程序说明 本程序演示 NRF24L01 通过无线方式进行数据传输  硬件连接  将 2 个 NRF24L01 模块分别接到两块板子的 SPI 接口上。  软件设置 演示这个实验需要 2 块板子才可以,软件设置如下: 当设置为发送模式时,使能#define T_O_R 1 ,注释掉 //#define T_O_R 0 当设置为接收模式时,使能#define T_O_R 0 ,注释掉 //#define T_O_R 1 。  操作与现象 接收和发送端的串口会打印相应的信息。 2.3. ADC+DMA  程序说明 本程序实现了 AD 采集实验。  硬件连接  将 Analog Test Board 模块接入 8bitI/O+DAC 接口  操作与现象  用手转动上面那个电位器,串口会打印读到的 AD 信息: 5

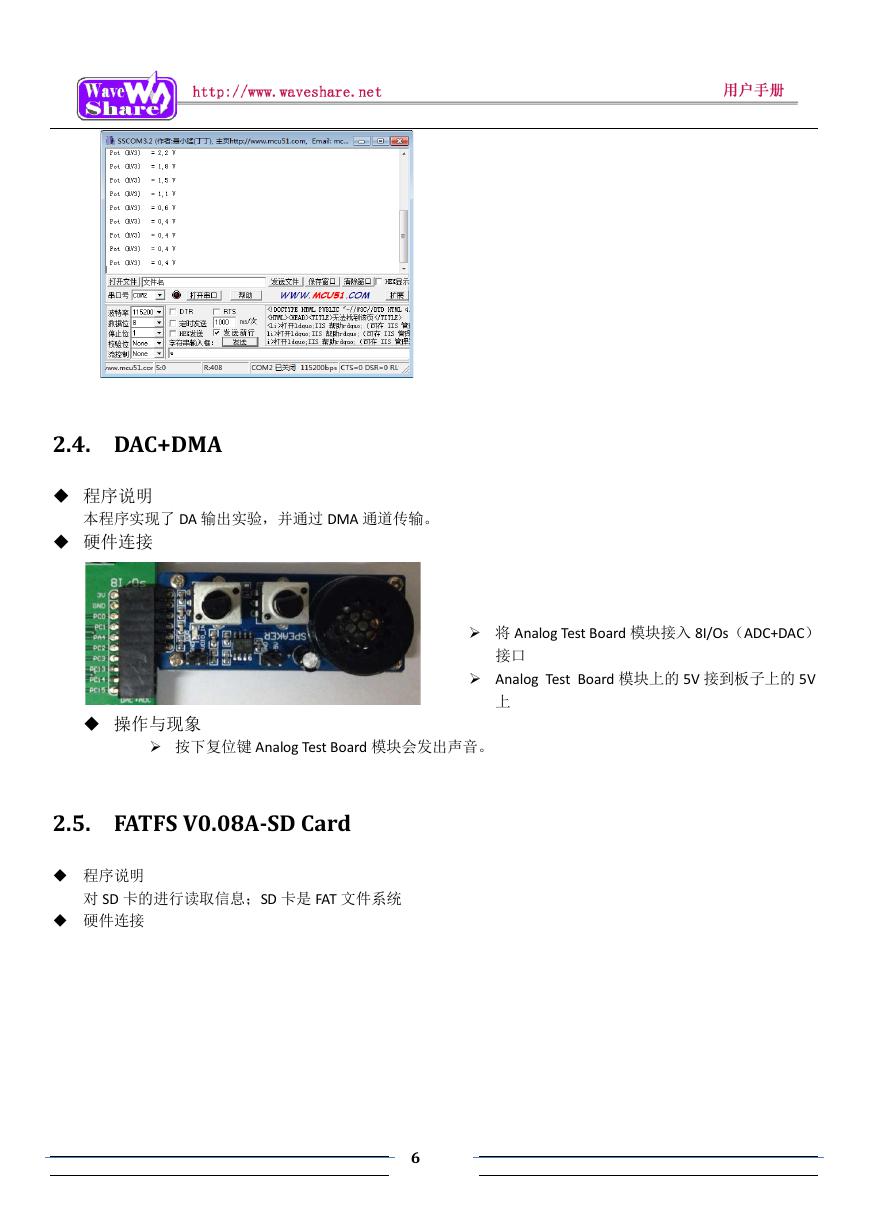

2.4. DAC+DMA  程序说明 本程序实现了 DA 输出实验,并通过 DMA 通道传输。  硬件连接  将 Analog Test Board 模块接入 8I/Os(ADC+DAC) 接口  Analog Test Board 模块上的 5V 接到板子上的 5V 上  操作与现象  按下复位键 Analog Test Board 模块会发出声音。 2.5. FATFS V0.08A-SD Card  程序说明 对 SD 卡的进行读取信息;SD 卡是 FAT 文件系统  硬件连接 6
 将 Micro SD Storage Board 模块接到 SPI2 接口上。 将 SD 卡接到 Micro SD Storage Board 插槽。  用杜邦线把 Micro SD Storage Board 模块上的 CD 脚连接到 PB0。  操作与现象 串口打印现象: 2.6. GPIO LED  程序说明 通过 LED 闪烁  硬件连接  操作与现象 Discovery 上的 2 个 LED 会闪烁。 2.7. GPIO LED JOYSTICK  程序说明 通过按键改变 LED 的状态。  硬件连接  操作与现象 用手按 User 按键,LED 的状态会改变。 2.8. I2C  程序说明 7

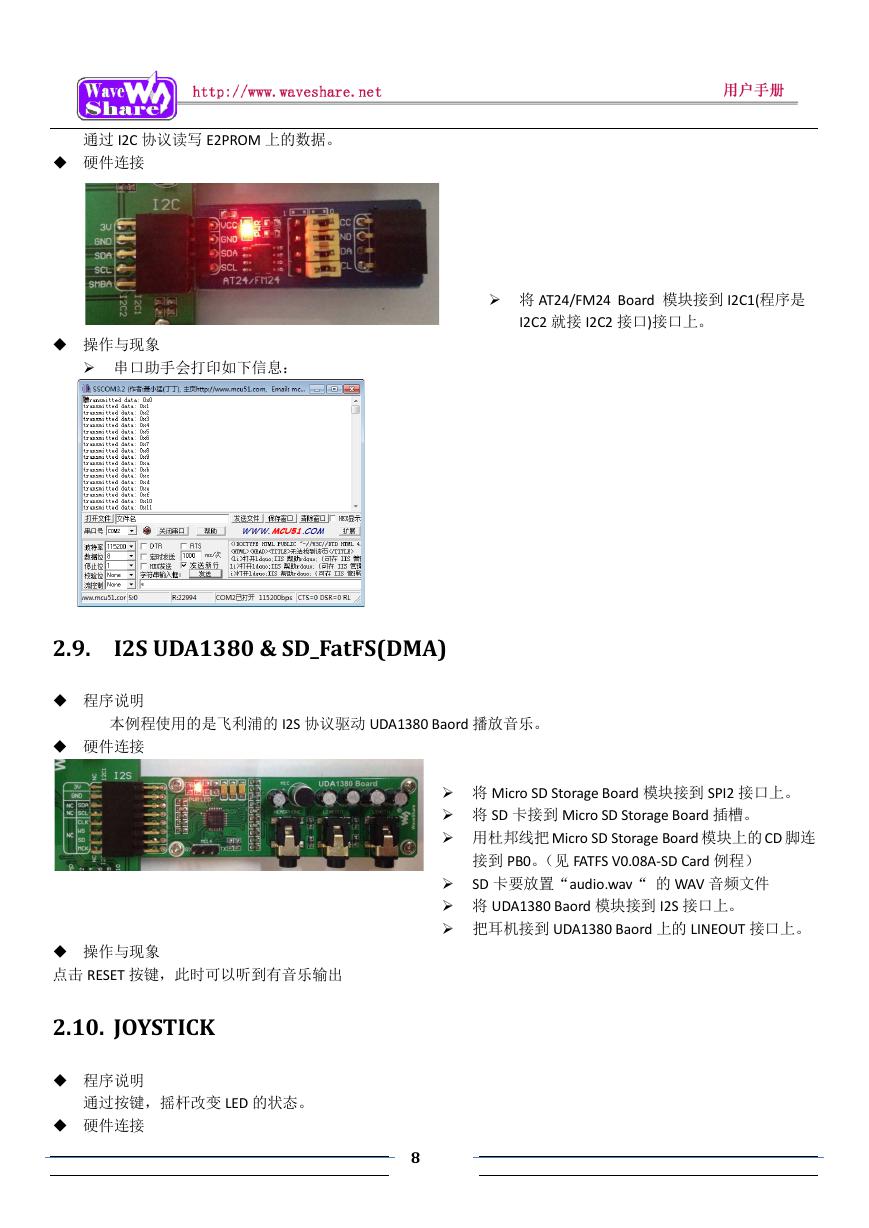

通过 I2C 协议读写 E2PROM 上的数据。  硬件连接  操作与现象  串口助手会打印如下信息:  将 AT24/FM24 Board 模块接到 I2C1(程序是 I2C2 就接 I2C2 接口)接口上。 2.9. I2S UDA1380 & SD_FatFS(DMA)  程序说明 本例程使用的是飞利浦的 I2S 协议驱动 UDA1380 Baord 播放音乐。  硬件连接  将 Micro SD Storage Board 模块接到 SPI2 接口上。  将 SD 卡接到 Micro SD Storage Board 插槽。  用杜邦线把 Micro SD Storage Board 模块上的 CD 脚连 接到 PB0。(见 FATFS V0.08A-SD Card 例程)  SD 卡要放置“audio.wav“ 的 WAV 音频文件  将 UDA1380 Baord 模块接到 I2S 接口上。  把耳机接到 UDA1380 Baord 上的 LINEOUT 接口上。  操作与现象 点击 RESET 按键,此时可以听到有音乐输出 2.10. JOYSTICK  程序说明 通过按键,摇杆改变 LED 的状态。  硬件连接 8
