一．产品特点•2.4GHzISM频段•双向功放，收发一体•高达2Mbps数据速率•支持6个节点组网•支持125个射频通道•极低功率消耗•高灵敏度外接天线接口（旁保留外接天线接口）•带有PA放大，适合超远距离传输数据•接收带LNA低噪声放大，适合超远距离传输数据•输出功率可软件设置二、电气参数参数（条件）数值单位使用电压3——3.6V(推荐3.3V)V最大输出功率+20dBm发射模式工作电流(峰值)115mA接收模式工作电流(峰值)45mA

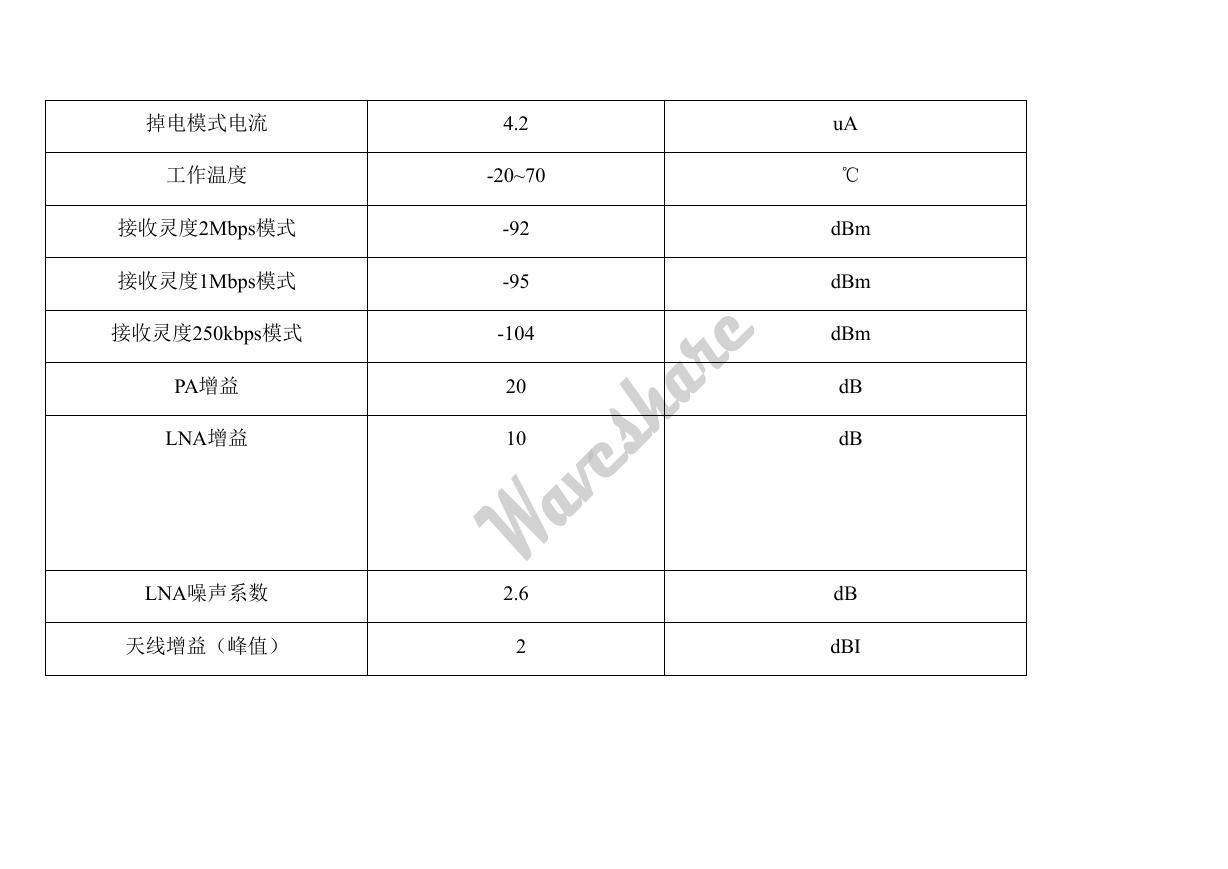

掉电模式电流4.2uA工作温度-20~70℃接收灵度2Mbps模式-92dBm接收灵度1Mbps模式-95dBm接收灵度250kbps模式-104dBmPA增益20dBLNA增益10dBLNA噪声系数2.6dB天线增益（峰值）2dBI

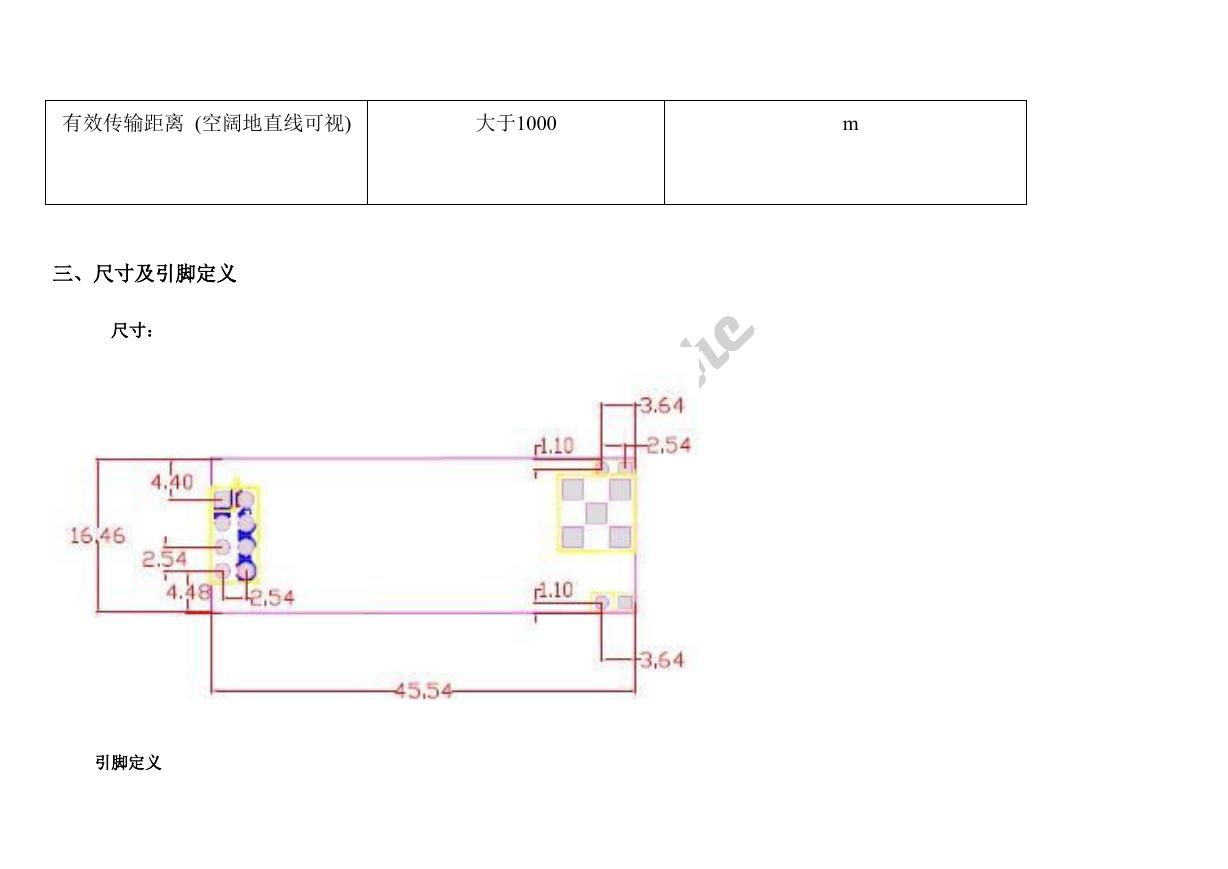

有效传输距离(空阔地直线可视)大于1000m三、尺寸及引脚定义尺寸：引脚定义

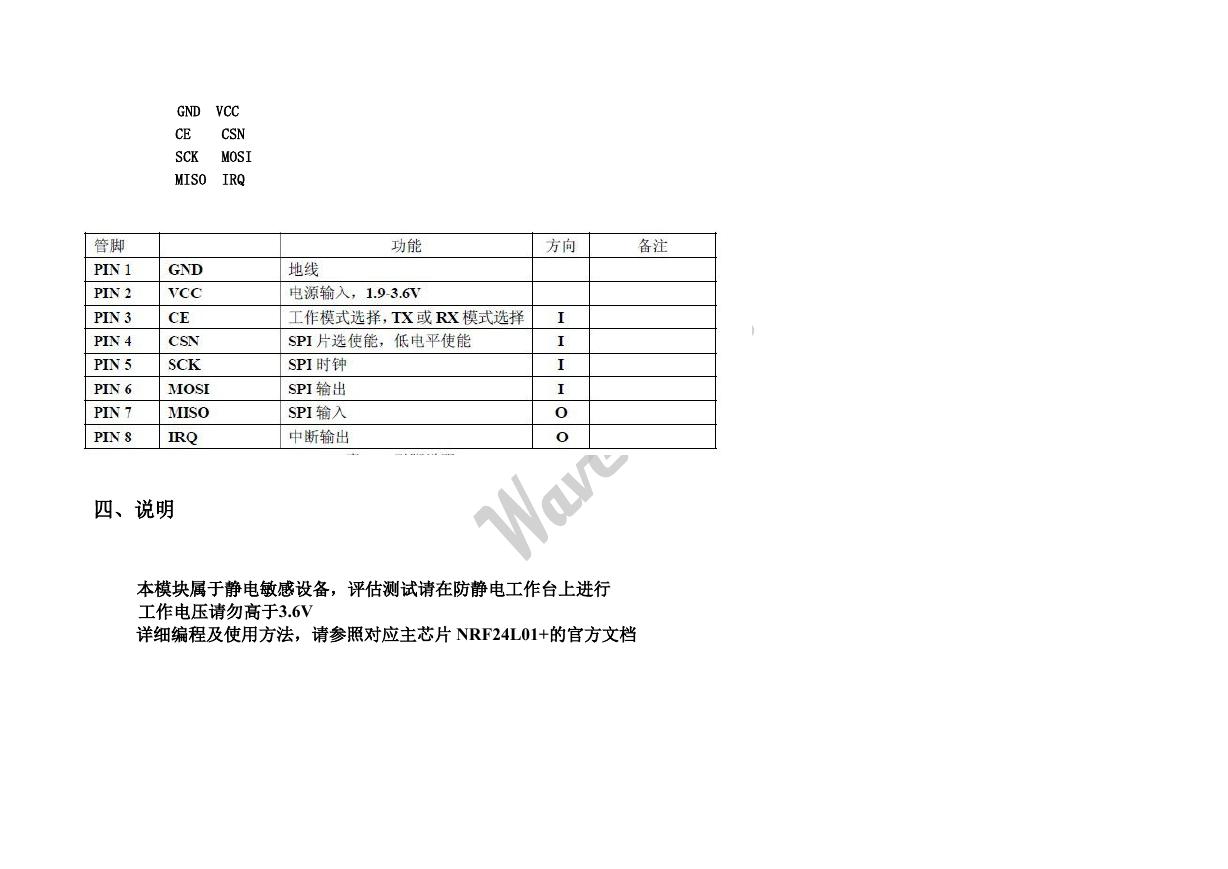

GNDVCCCECSNSCKMOSIMISOIRQ四、说明本模块属于静电敏感设备，评估测试请在防静电工作台上进行工作电压请勿高于3.6V详细编程及使用方法，请参照对应主芯片NRF24L01+的官方文档
