Open32F3-D 用户手册目录 1. 硬件介绍 ............................................................................................................................................................................. 2 1.1. 资源简介 .................................................................................................................................................................. 2 2. 例程分析 ............................................................................................................................................................................. 4 2.1. 8BitIO-Pushbutton .................................................................................................................................................... 4 2.2. ADC ............................................................................................................................................................................ 4 2.3. CAN-LoopBack........................................................................................................................................................... 5 2.4. CAN-Noemal ............................................................................................................................................................. 5 2.5. DAC_SignalsGeneration ............................................................................................................................................ 6 2.6. FATFS V0.08A-SD Card ............................................................................................................................................... 6 2.7. FreeRTOS7.3.0 ........................................................................................................................................................... 7 2.8. GPIO_LED_KEY .......................................................................................................................................................... 7 2.9. HS1101LF................................................................................................................................................................... 8 2.10. I2C ............................................................................................................................................................................. 8 2.11. I2S UDA1380 & SD_FatFS(DMA) ............................................................................................................................... 9 2.12. LCD ............................................................................................................................................................................ 9 2.13. LDR .......................................................................................................................................................................... 10 2.14. NRF24L01 ................................................................................................................................................................ 10 2.15. OneWire .................................................................................................................................................................. 11 2.16. PS2 ........................................................................................................................................................................... 11 2.17. SPI ............................................................................................................................................................................ 12 2.18. TouchPanel .............................................................................................................................................................. 12 2.19. uCOS-II-V2.91 .......................................................................................................................................................... 13 2.20. uCOSII2.91+UCGUI3.90A ........................................................................................................................................ 13 2.21. USART ...................................................................................................................................................................... 14 2.22. ZIGBEE ..................................................................................................................................................................... 14 2.23. VS1003B .................................................................................................................................................................. 15 3. 版本修订 ........................................................................................................................................................................... 15 1

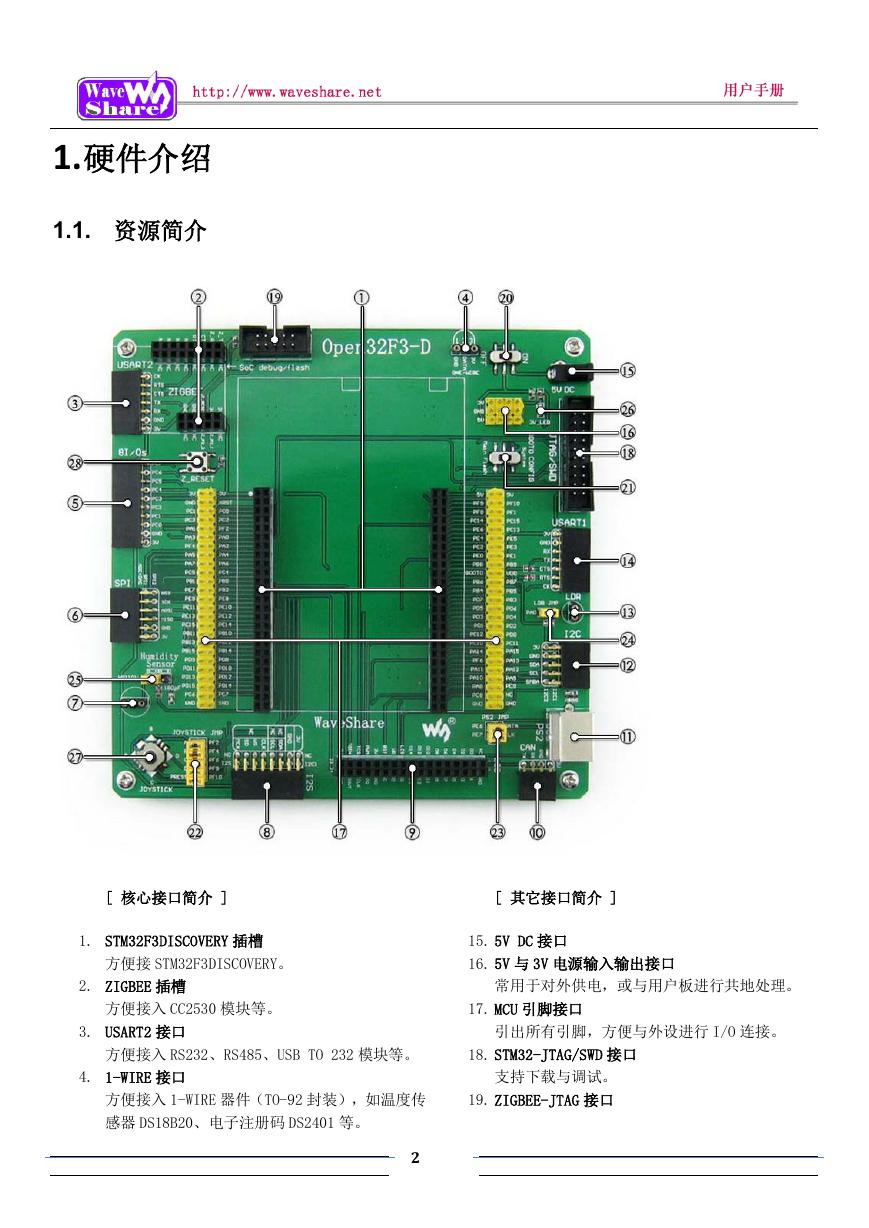

1. 硬件介绍 1.1. 资源简介 [ 核心接口简介 ] [ 其它接口简介 ] 1. STM32F3DISCOVERY 插槽方便接 STM32F3DISCOVERY。 2. ZIGBEE 插槽方便接入 CC2530 模块等。 3. USART2 接口方便接入 RS232、RS485、USB TO 232 模块等。 4. 1-WIRE 接口方便接入 1-WIRE 器件（TO-92 封装），如温度传感器 DS18B20、电子注册码 DS2401 等。 2 15. 5V DC 接口 16. 5V 与 3V 电源输入输出接口常用于对外供电，或与用户板进行共地处理。 17. MCU 引脚接口引出所有引脚，方便与外设进行 I/O 连接。 18. STM32-JTAG/SWD 接口支持下载与调试。 19. ZIGBEE-JTAG 接口

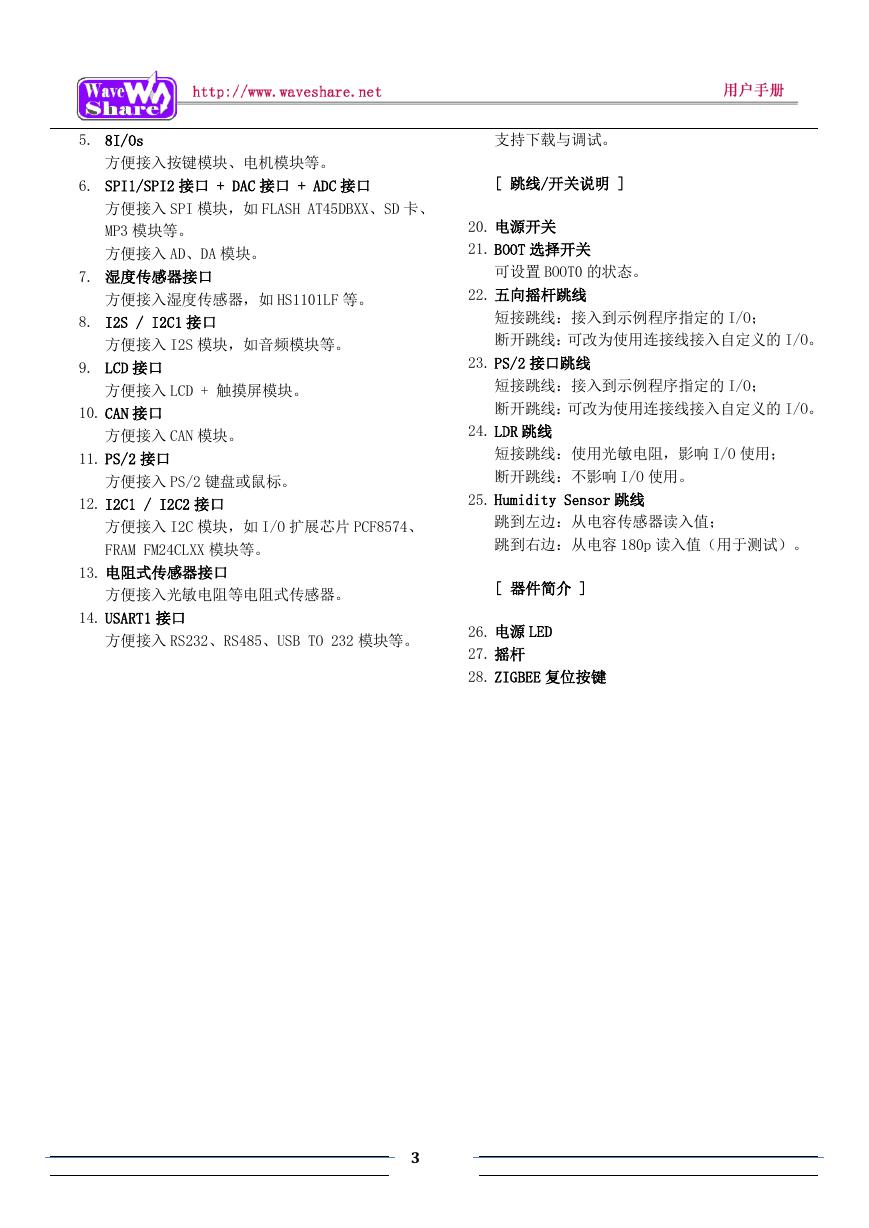

5. 8I/Os 方便接入按键模块、电机模块等。 6. SPI1/SPI2 接口 + DAC 接口 + ADC 接口方便接入 SPI 模块，如 FLASH AT45DBXX、SD 卡、 MP3 模块等。方便接入 AD、DA 模块。 7. 湿度传感器接口方便接入湿度传感器，如 HS1101LF 等。 8. I2S / I2C1 接口方便接入 I2S 模块，如音频模块等。 9. LCD 接口方便接入 LCD + 触摸屏模块。 10. CAN 接口方便接入 CAN 模块。 11. PS/2 接口方便接入 PS/2 键盘或鼠标。 12. I2C1 / I2C2 接口方便接入 I2C 模块，如 I/O 扩展芯片 PCF8574、 FRAM FM24CLXX 模块等。 13. 电阻式传感器接口方便接入光敏电阻等电阻式传感器。 14. USART1 接口方便接入 RS232、RS485、USB TO 232 模块等。支持下载与调试。 [ 跳线/开关说明 ] 20. 电源开关 21. BOOT 选择开关可设置 BOOT0 的状态。 22. 五向摇杆跳线短接跳线：接入到示例程序指定的 I/O；断开跳线：可改为使用连接线接入自定义的 I/O。 23. PS/2 接口跳线短接跳线：接入到示例程序指定的 I/O；断开跳线：可改为使用连接线接入自定义的 I/O。 24. LDR 跳线短接跳线：使用光敏电阻，影响 I/O 使用；断开跳线：不影响 I/O 使用。 25. Humidity Sensor 跳线跳到左边：从电容传感器读入值；跳到右边：从电容 180p 读入值（用于测试）。 [ 器件简介 ] 26. 电源 LED 27. 摇杆 28. ZIGBEE 复位按键 3

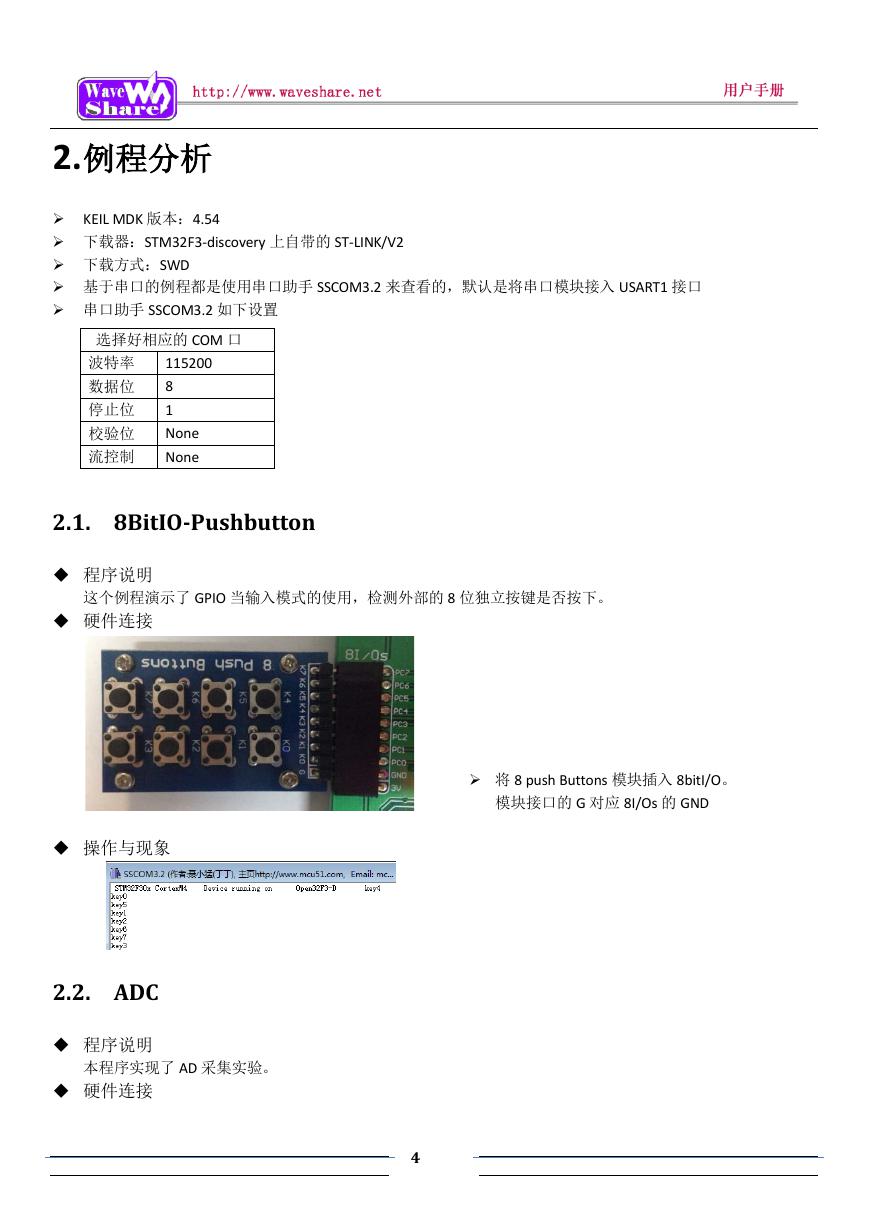

2. 例程分析  KEIL MDK 版本：4.54  下载器：STM32F3-discovery 上自带的 ST-LINK/V2  下载方式：SWD  基于串口的例程都是使用串口助手 SSCOM3.2 来查看的，默认是将串口模块接入 USART1 接口  串口助手 SSCOM3.2 如下设置选择好相应的 COM 口波特率数据位停止位校验位流控制 115200 8 1 None None 2.1. 8BitIO-Pushbutton  程序说明这个例程演示了 GPIO 当输入模式的使用，检测外部的 8 位独立按键是否按下。  硬件连接  将 8 push Buttons 模块插入 8bitI/O。模块接口的 G 对应 8I/Os 的 GND  操作与现象 2.2. ADC  程序说明本程序实现了 AD 采集实验。  硬件连接 4

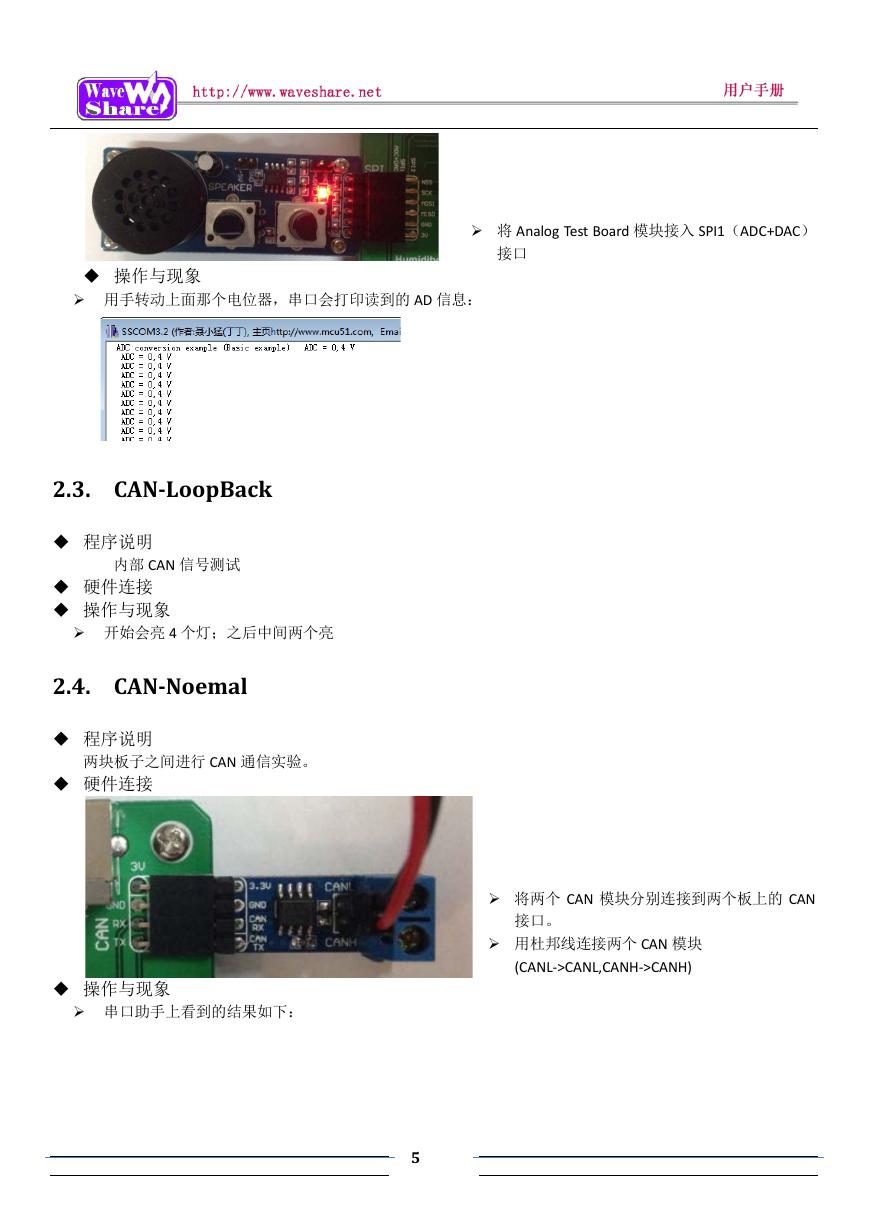

 操作与现象  用手转动上面那个电位器，串口会打印读到的 AD 信息：  将 Analog Test Board 模块接入 SPI1（ADC+DAC）接口 2.3. CAN-LoopBack  程序说明内部 CAN 信号测试  硬件连接  操作与现象  开始会亮 4 个灯；之后中间两个亮 2.4. CAN-Noemal  程序说明两块板子之间进行 CAN 通信实验。  硬件连接  操作与现象  串口助手上看到的结果如下： 5  将两个 CAN 模块分别连接到两个板上的 CAN 接口。  用杜邦线连接两个 CAN 模块 (CANL->CANL,CANH->CANH)

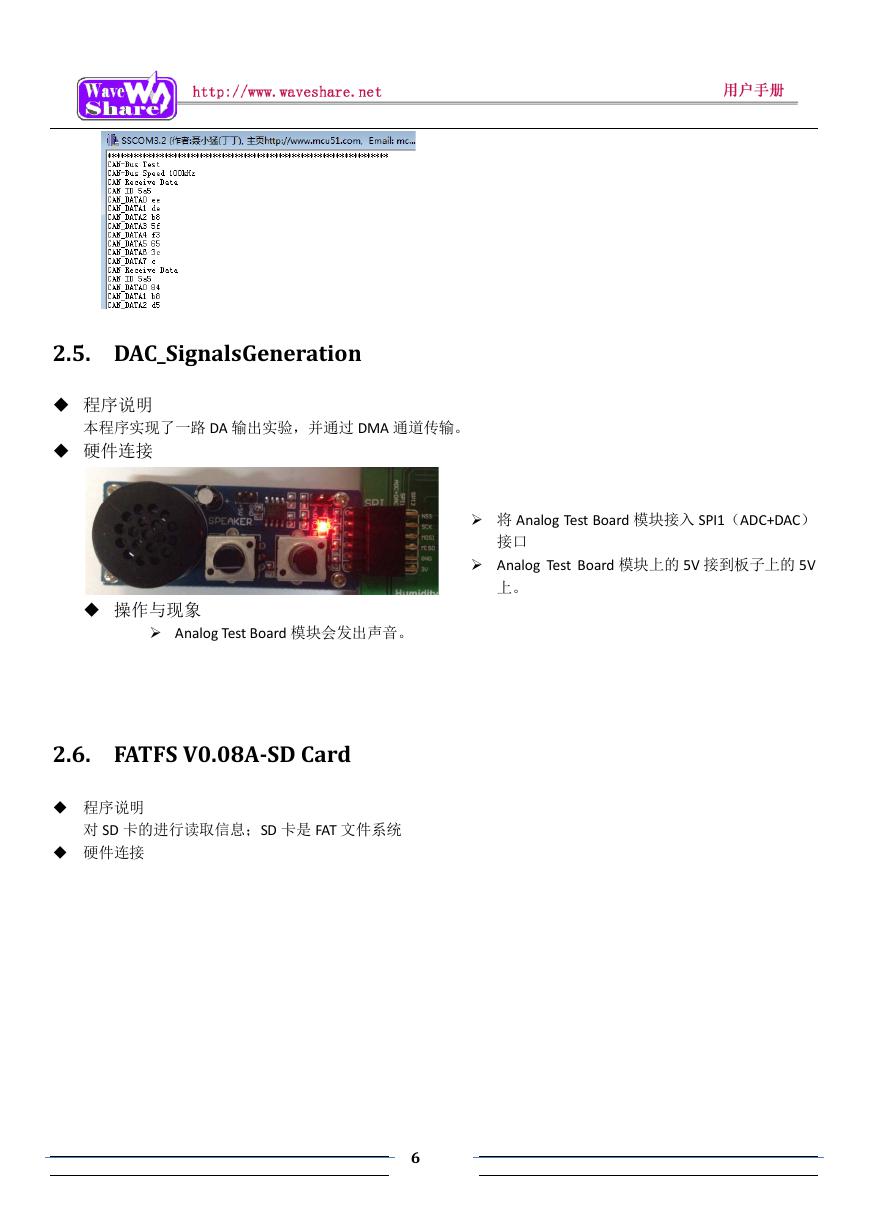

2.5. DAC_SignalsGeneration  程序说明本程序实现了一路 DA 输出实验，并通过 DMA 通道传输。  硬件连接  将 Analog Test Board 模块接入 SPI1（ADC+DAC）接口  Analog Test Board 模块上的 5V 接到板子上的 5V 上。  操作与现象  Analog Test Board 模块会发出声音。 2.6. FATFS V0.08A-SD Card  程序说明对 SD 卡的进行读取信息；SD 卡是 FAT 文件系统  硬件连接 6

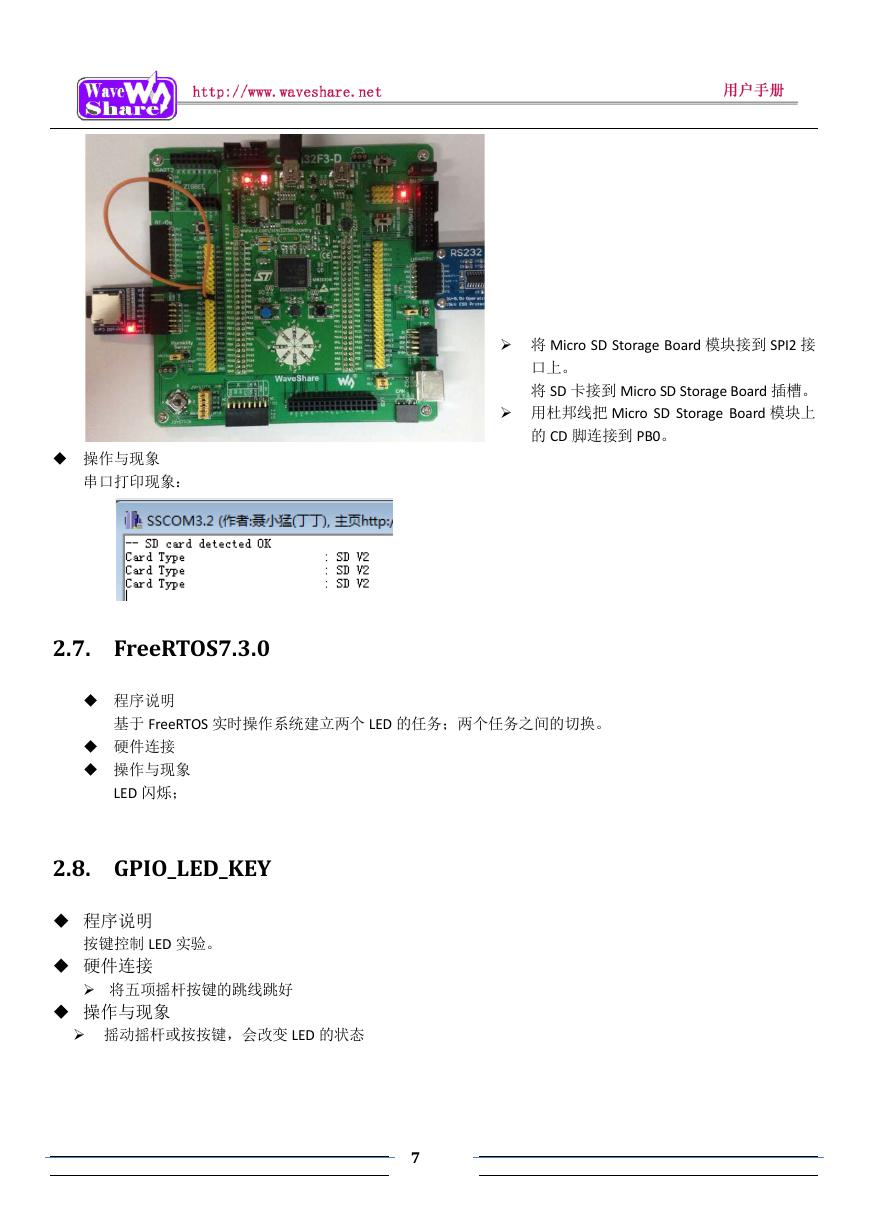

 将 Micro SD Storage Board 模块接到 SPI2 接口上。将 SD 卡接到 Micro SD Storage Board 插槽。  用杜邦线把 Micro SD Storage Board 模块上的 CD 脚连接到 PB0。  操作与现象串口打印现象： 2.7. FreeRTOS7.3.0  程序说明基于 FreeRTOS 实时操作系统建立两个 LED 的任务；两个任务之间的切换。  硬件连接  操作与现象 LED 闪烁； 2.8. GPIO_LED_KEY  程序说明按键控制 LED 实验。  硬件连接  将五项摇杆按键的跳线跳好  操作与现象  摇动摇杆或按按键，会改变 LED 的状态 7

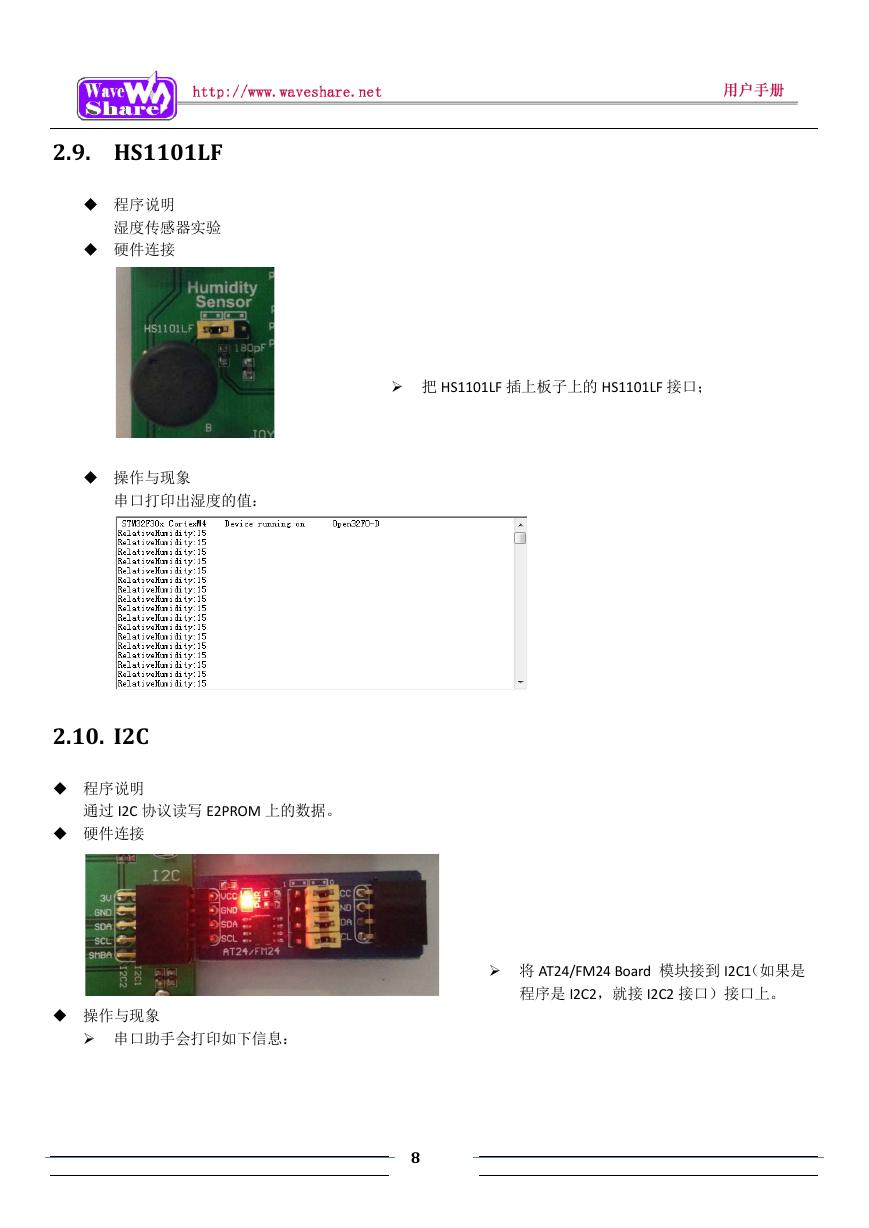

 把 HS1101LF 插上板子上的 HS1101LF 接口； 2.9. HS1101LF  程序说明湿度传感器实验  硬件连接  操作与现象串口打印出湿度的值： 2.10. I2C  程序说明通过 I2C 协议读写 E2PROM 上的数据。  硬件连接  将 AT24/FM24 Board 模块接到 I2C1（如果是程序是 I2C2，就接 I2C2 接口）接口上。  操作与现象  串口助手会打印如下信息： 8
