    COPYRIGHT © 2019 Sipeed DualCamera 规格书 v1.0 特性： ◼ 摄像头 : 两个 OV2640(2 百万像素) ◼ 双目距离:60mm (接近人体双目瞳距) ◼ 软件 : MaixPy 提供操作 DualCamera 板子的接口 ◼ 高速切换电路 : 2.7Ω 低电压单刀双掷开关 ◼ 尺寸 : 88.2*43.8mm ◼ 连接方法 :3 个 24P FPC 连接器 深圳矽速科技有限公司 www.sipeed.com

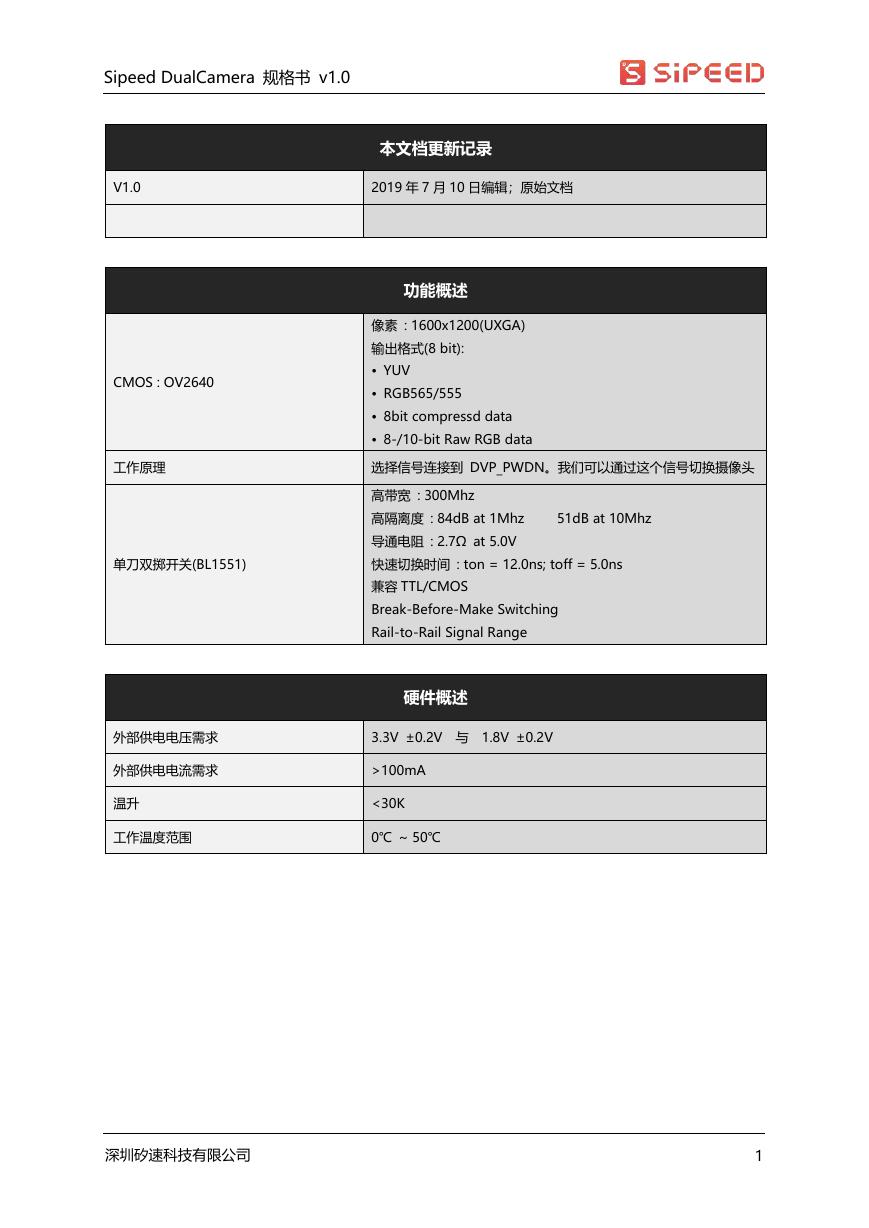

    Sipeed DualCamera 规格书 v1.0 V1.0 CMOS : OV2640 本文档更新记录 2019 年 7 月 10 日编辑；原始文档 功能概述 像素 : 1600x1200(UXGA) 输出格式(8 bit): • YUV • RGB565/555 • 8bit compressd data • 8-/10-bit Raw RGB data 工作原理 选择信号连接到 DVP_PWDN。我们可以通过这个信号切换摄像头 高带宽 : 300Mhz 高隔离度 : 84dB at 1Mhz 51dB at 10Mhz 导通电阻 : 2.7Ω at 5.0V 单刀双掷开关(BL1551) 快速切换时间 : ton = 12.0ns; toff = 5.0ns 兼容 TTL/CMOS Break-Before-Make Switching Rail-to-Rail Signal Range 硬件概述 外部供电电压需求 3.3V ±0.2V 与 1.8V ±0.2V 外部供电电流需求 温升 工作温度范围 >100mA <30K 0℃ ~ 50℃ 深圳矽速科技有限公司 1

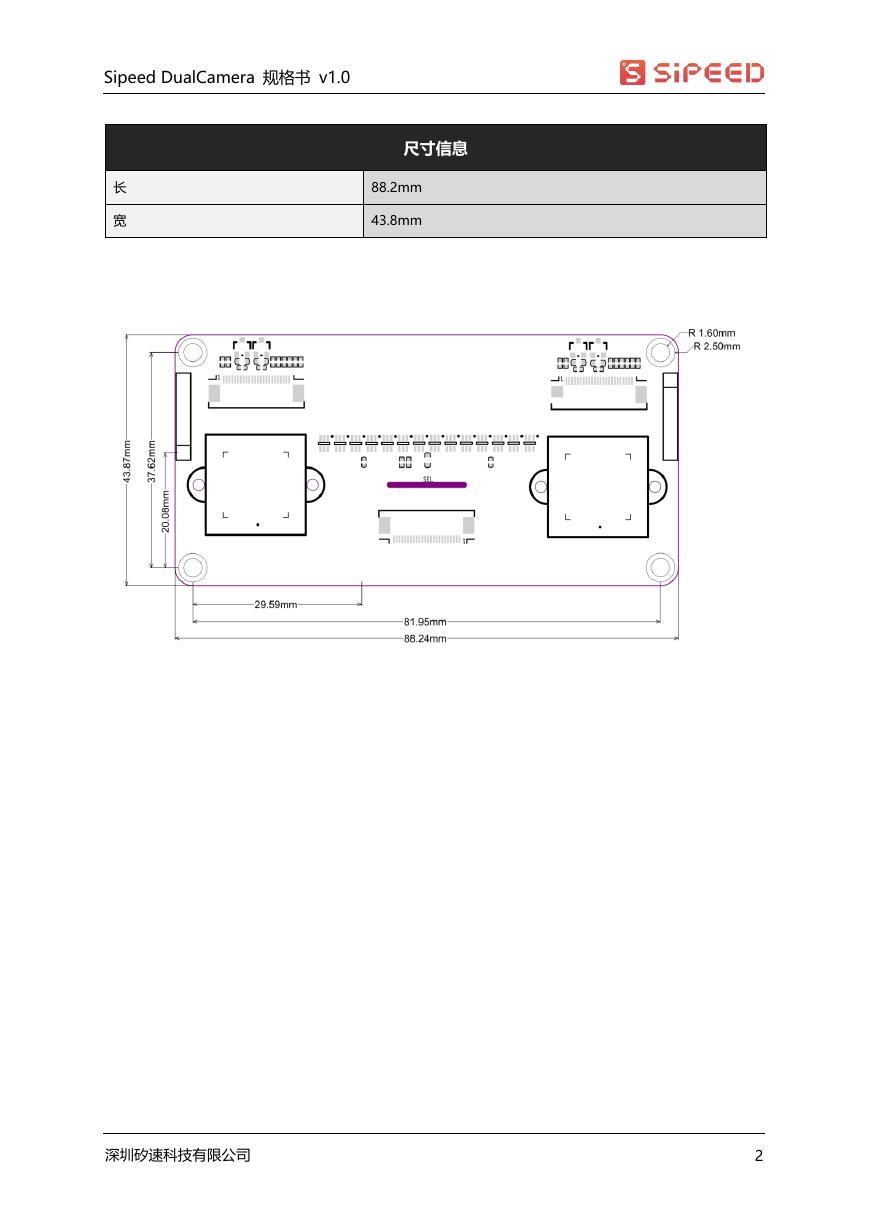

    Sipeed DualCamera 规格书 v1.0 长 宽 尺寸信息 88.2mm 43.8mm 深圳矽速科技有限公司 2

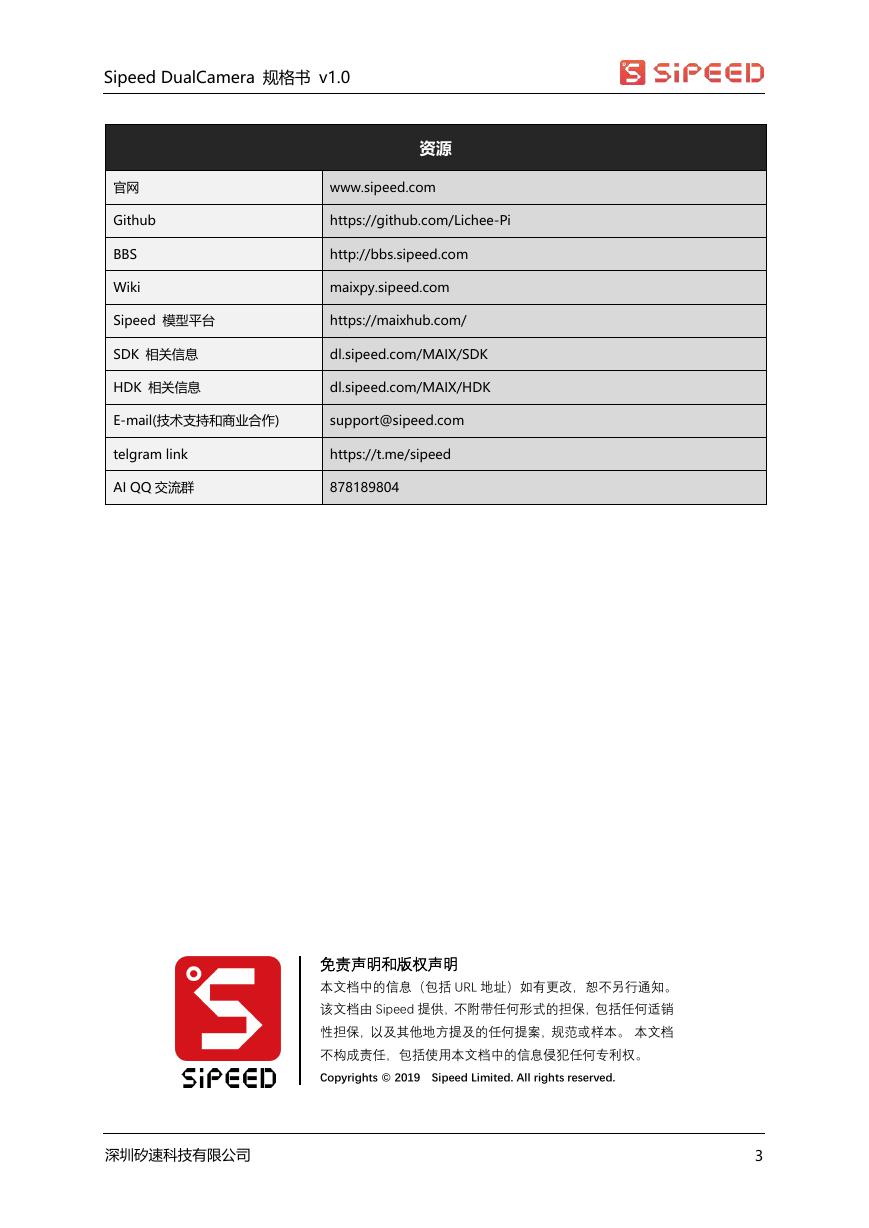

    Sipeed DualCamera 规格书 v1.0 官网 Github BBS Wiki 资源 www.sipeed.com https://github.com/Lichee-Pi http://bbs.sipeed.com maixpy.sipeed.com Sipeed 模型平台 https://maixhub.com/ SDK 相关信息 dl.sipeed.com/MAIX/SDK HDK 相关信息 dl.sipeed.com/MAIX/HDK E-mail(技术支持和商业合作) support@sipeed.com telgram link AI QQ 交流群 https://t.me/sipeed 878189804 免责声明和版权声明 本文档中的信息（包括 URL 地址）如有更改，恕不另行通知。 该文档由 Sipeed 提供，不附带任何形式的担保，包括任何适销 性担保，以及其他地方提及的任何提案，规范或样本。 本文档 不构成责任，包括使用本文档中的信息侵犯任何专利权。 Copyrights © 2019 Sipeed Limited. All rights reserved. 深圳矽速科技有限公司 3
