友达集成电路 ULN2003 高耐压、大电流达林顿陈列—ULN2003 概述与特点 ULN2003 是高耐压、大电流达林顿陈列，由七个硅 NPN 达林顿管组成。 该电路的特点如下： ULN2003 的每一对达林顿都串联一个 2.7K 的基极电阻,在 5V 的工作电压下它能与 TTL 和 CMOS 电路 直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。 ULN2003 工作电压高，工作电流大，灌电流可达 500mA，并且能够在关态时承受 50V 的电压，输出还 可以在高负载电流并行运行。 ULN2003 采用 DIP—16 或 SOP—16 塑料封装。 方框图 16 15 14 13 12 11 10 9 1 2 3 4 5 6 7 8 无锡友达电子有限公司 地址：无锡市高新区锡锦路 5 号 电话：0510-5205117 5205108 传真：0510-5205110 深圳联系电话：0755-83740369 13823533350 传真：0755-83741418 网址:www.e-youda.com 版本 3.1 第一页 共三页 2004-09-20 

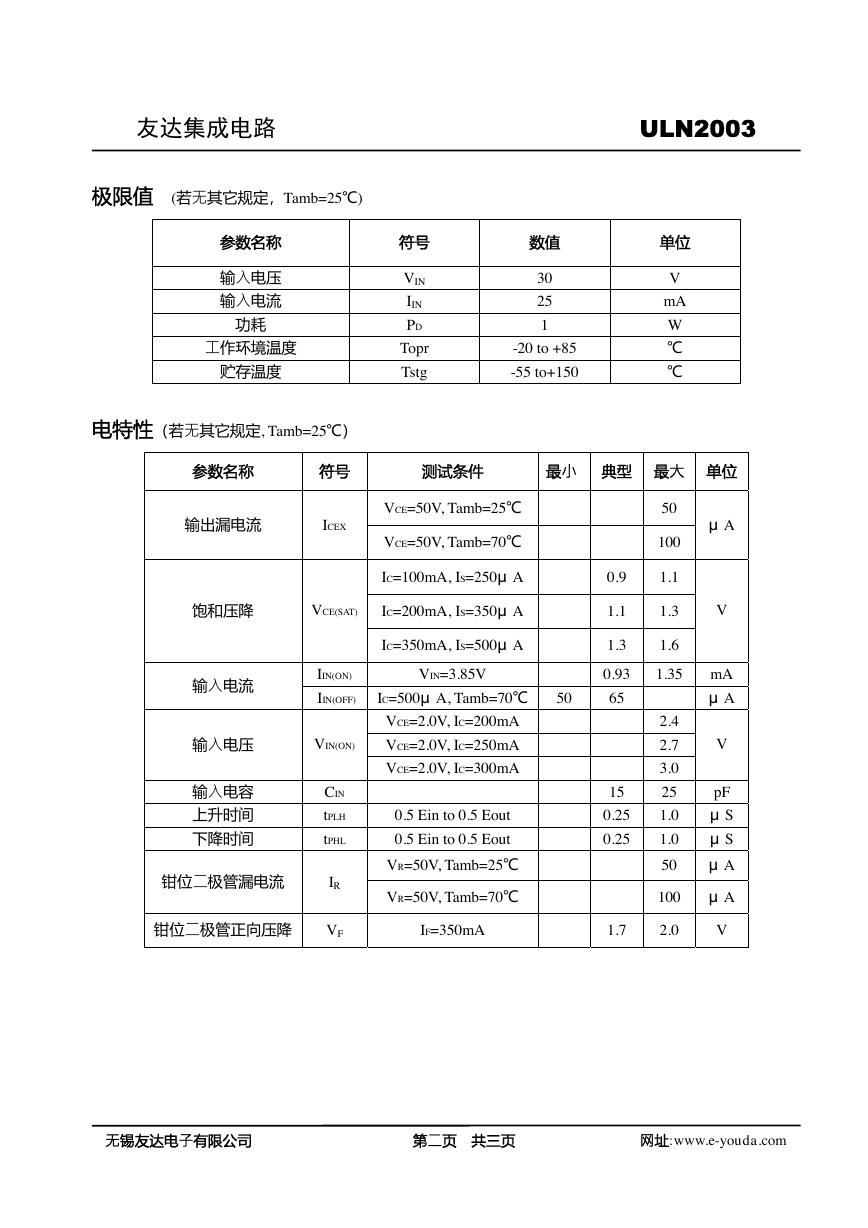

友达集成电路 ULN2003 极限值 (若无其它规定，Tamb=25℃) 参数名称 输入电压 输入电流 功耗 工作环境温度 贮存温度 符号 VIN IIN PD Topr Tstg 数值 30 25 1 -20 to +85 -55 to+150 单位 V mA W ℃ ℃ 电特性（若无其它规定, Tamb=25℃） 参数名称 符号 测试条件 最小 典型 最大 单位 0.9 1.1 1.3 0.93 65 15 0.25 0.25 50 100 1.1 1.3 μA V V 1.6 1.35 mA μA 2.4 2.7 3.0 25 pF 1.0 μS 1.0 μS 50 μA 100 μA 1.7 2.0 V 输出漏电流 ICEX VCE=50V, Tamb=25℃ VCE=50V, Tamb=70℃ IC=100mA, IS=250μA 饱和压降 VCE(SAT) IC=200mA, IS=350μA VIN=3.85V IC=350mA, IS=500μA IC=500μA, Tamb=70℃ 50 VCE=2.0V, IC=200mA VCE=2.0V, IC=250mA VCE=2.0V, IC=300mA 0.5 Ein to 0.5 Eout 0.5 Ein to 0.5 Eout VR=50V, Tamb=25℃ VR=50V, Tamb=70℃ IF=350mA 输入电流 IIN(ON) IIN(OFF) 输入电压 VIN(ON) 输入电容 上升时间 下降时间 钳位二极管漏电流 钳位二极管正向压降 CIN tPLH tPHL IR VF 无锡友达电子有限公司 第二页 共三页 网址:www.e-youda.com 

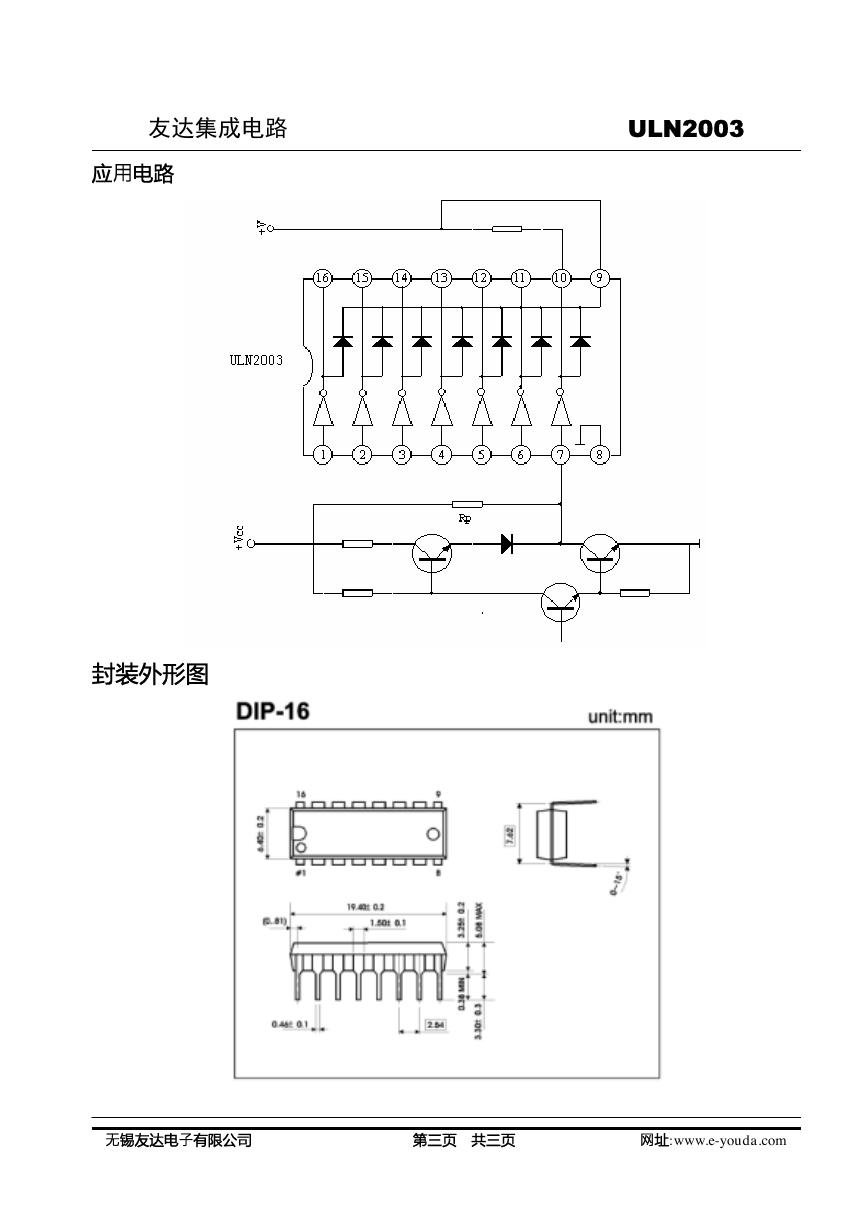

友达集成电路 ULN2003 应用电路 封装外形图 无锡友达电子有限公司 第三页 共三页 网址:www.e-youda.com
