低功耗蓝牙 ® 和 IEEE 802.15.4 模组内置 ESP32-H2 系列芯片，RISC-V 32 位单核处理器内置芯片叠封 2 MB 或 4 MB flash 19 个 GPIO 板载 PCB 天线或外部天线连接器 ESP32-H2-MINI-1 ESP32-H2-MINI-1U 技术规格书 PRELIMINARY ESP32-H2-MINI-1 ESP32-H2-MINI-1U 预发布 v0.6 乐鑫信息科技版权 © 2023 www.espressif.com

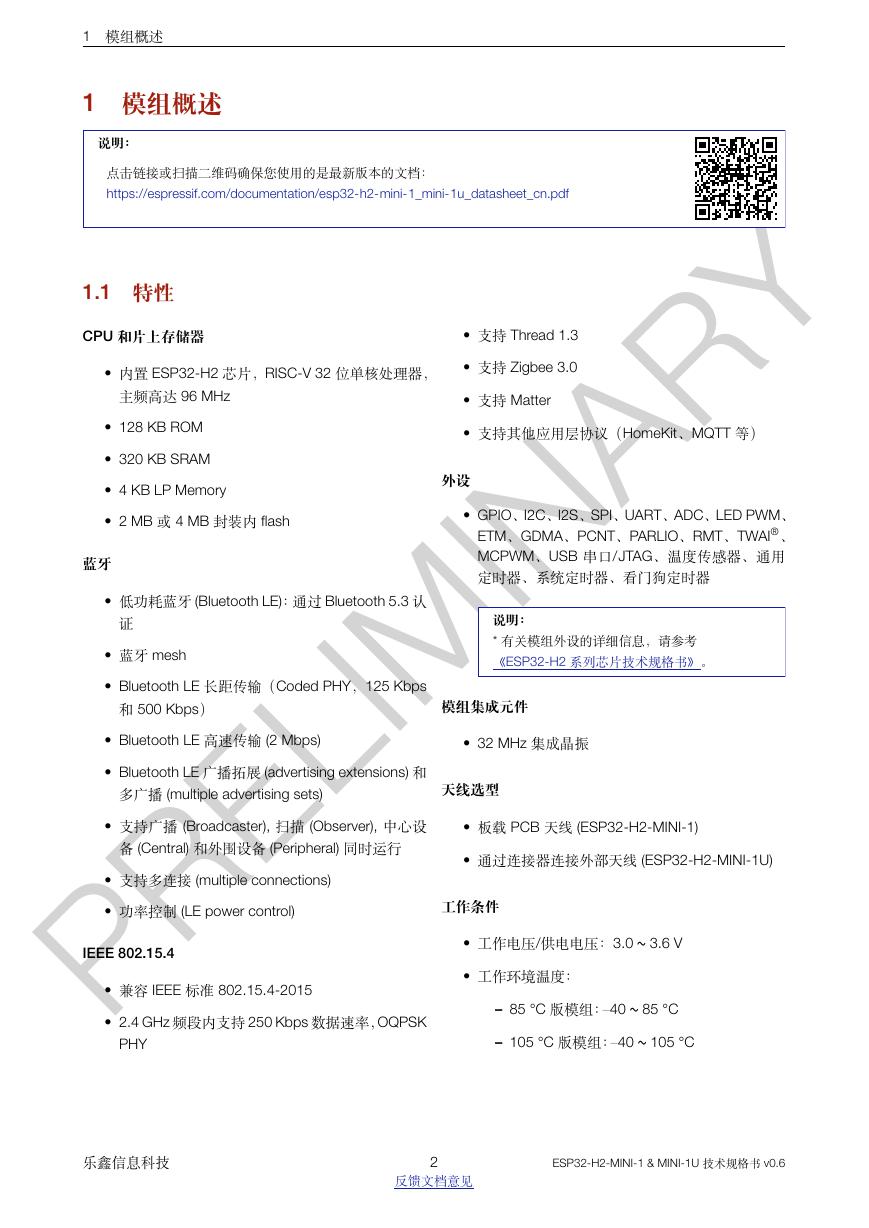

1 模组概述 1 模组概述说明： • 支持其他应用层协议（HomeKit、MQTT 等）外设 • 2 MB 或 4 MB 封装内 flash 蓝牙 1.1 特性 CPU 和片上存储器主频高达 96 MHz • 128 KB ROM • 320 KB SRAM • 4 KB LP Memory • 支持 Thread 1.3 • 支持 Zigbee 3.0 • 支持 Matter • 内置 ESP32-H2 芯片，RISC-V 32 位单核处理器，点击链接或扫描二维码确保您使用的是最新版本的文档： https://espressif.com/documentation/esp32-h2-mini-1_mini-1u_datasheet_cn.pdf PRELIMINARY • GPIO、I2C、I2S、SPI、UART、ADC、LED PWM、 ETM、GDMA、PCNT、PARLIO、RMT、TWAI®、 MCPWM、USB 串口/JTAG、温度传感器、通用定时器、系统定时器、看门狗定时器说明： * 有关模组外设的详细信息，请参考《ESP32-H2 系列芯片技术规格书》。 • 支持广播 (Broadcaster), 扫描 (Observer), 中心设 • 板载 PCB 天线 (ESP32-H2-MINI-1) • Bluetooth LE 广播拓展 (advertising extensions) 和 • 低功耗蓝牙 (Bluetooth LE)：通过 Bluetooth 5.3 认 – 85 °C 版模组：–40 ~ 85 °C – 105 °C 版模组：–40 ~ 105 °C • 支持多连接 (multiple connections) • 功率控制 (LE power control) • Bluetooth LE 高速传输 (2 Mbps) • 32 MHz 集成晶振多广播 (multiple advertising sets) 天线选型 • 工作电压/供电电压：3.0 ~ 3.6 V • 工作环境温度：证 • 蓝牙 mesh 和 500 Kbps） • Bluetooth LE 长距传输（Coded PHY，125 Kbps • 兼容 IEEE 标准 802.15.4-2015 • 2.4 GHz 频段内支持 250 Kbps 数据速率，OQPSK PHY 备 (Central) 和外围设备 (Peripheral) 同时运行 • 通过连接器连接外部天线 (ESP32-H2-MINI-1U) 模组集成元件工作条件 IEEE 802.15.4 乐鑫信息科技 2 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

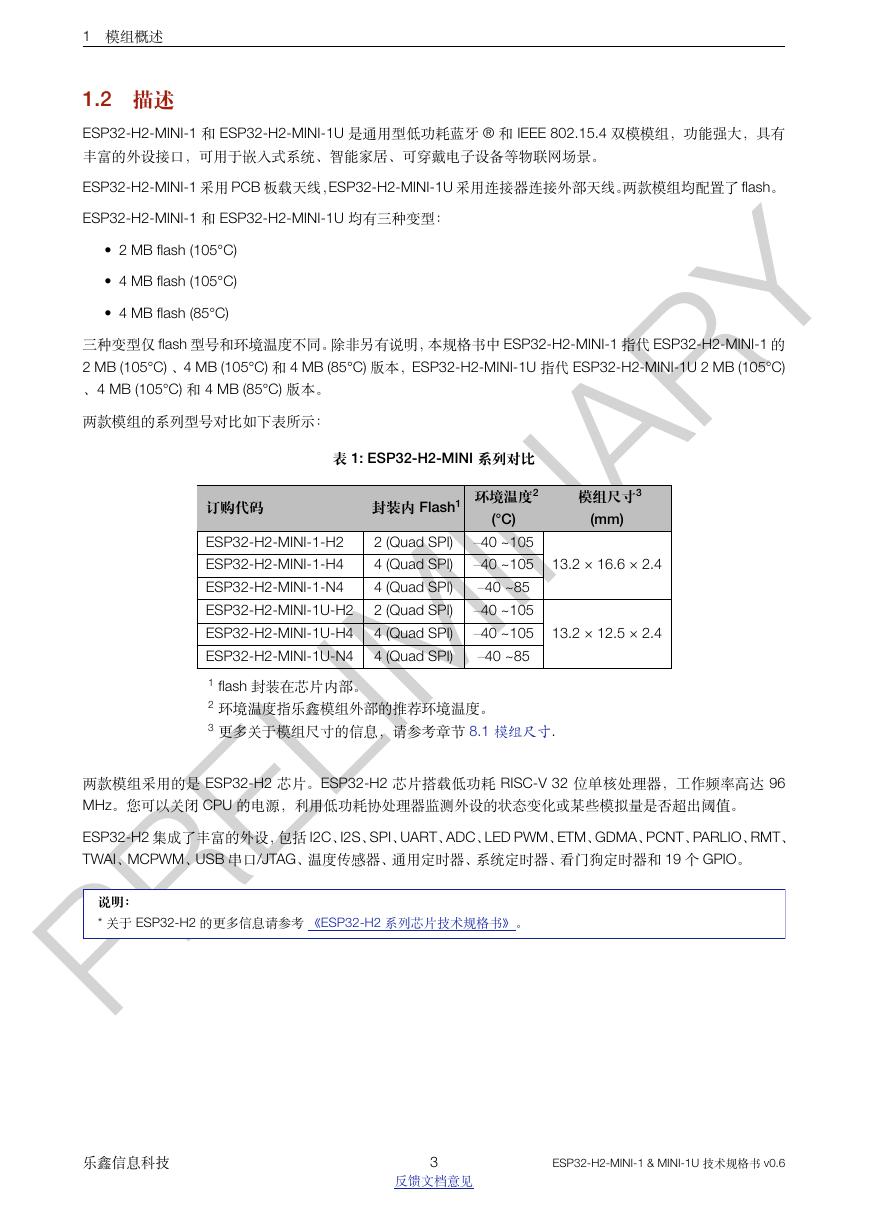

1 模组概述 1.2 描述 ESP32-H2-MINI-1 和 ESP32-H2-MINI-1U 是通用型低功耗蓝牙 ® 和 IEEE 802.15.4 双模模组，功能强大，具有丰富的外设接口，可用于嵌入式系统、智能家居、可穿戴电子设备等物联网场景。两款模组的系列型号对比如下表所示：表 1: ESP32-H2-MINI 系列对比订购代码封装内 Flash1 环境温度2 模组尺寸3 (mm) ESP32-H2-MINI-1 和 ESP32-H2-MINI-1U 均有三种变型： • 2 MB flash (105°C) • 4 MB flash (105°C) • 4 MB flash (85°C) ESP32-H2-MINI-1 采用 PCB 板载天线，ESP32-H2-MINI-1U 采用连接器连接外部天线。两款模组均配置了 flash。三种变型仅 flash 型号和环境温度不同。除非另有说明，本规格书中 ESP32-H2-MINI-1 指代 ESP32-H2-MINI-1 的 2 MB (105°C) 、4 MB (105°C) 和 4 MB (85°C) 版本，ESP32-H2-MINI-1U 指代 ESP32-H2-MINI-1U 2 MB (105°C) 、4 MB (105°C) 和 4 MB (85°C) 版本。 PRELIMINARY ESP32-H2 集成了丰富的外设，包括 I2C、I2S、SPI、UART、ADC、LED PWM、ETM、GDMA、PCNT、PARLIO、RMT、 TWAI、MCPWM、USB 串口/JTAG、温度传感器、通用定时器、系统定时器、看门狗定时器和 19 个 GPIO。两款模组采用的是 ESP32-H2 芯片。ESP32-H2 芯片搭载低功耗 RISC-V 32 位单核处理器，工作频率高达 96 MHz。您可以关闭 CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。 1 flash 封装在芯片内部。 2 环境温度指乐鑫模组外部的推荐环境温度。 3 更多关于模组尺寸的信息，请参考章节 8.1 模组尺寸. ESP32-H2-MINI-1-H2 ESP32-H2-MINI-1-H4 ESP32-H2-MINI-1-N4 ESP32-H2-MINI-1U-H2 ESP32-H2-MINI-1U-H4 ESP32-H2-MINI-1U-N4 说明： * 关于 ESP32-H2 的更多信息请参考《ESP32-H2 系列芯片技术规格书》。 2 (Quad SPI) 4 (Quad SPI) 4 (Quad SPI) 2 (Quad SPI) 4 (Quad SPI) 4 (Quad SPI) (°C) –40 ~105 –40 ~105 –40 ~85 –40 ~105 –40 ~105 –40 ~85 13.2 × 16.6 × 2.4 13.2 × 12.5 × 2.4 乐鑫信息科技 3 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

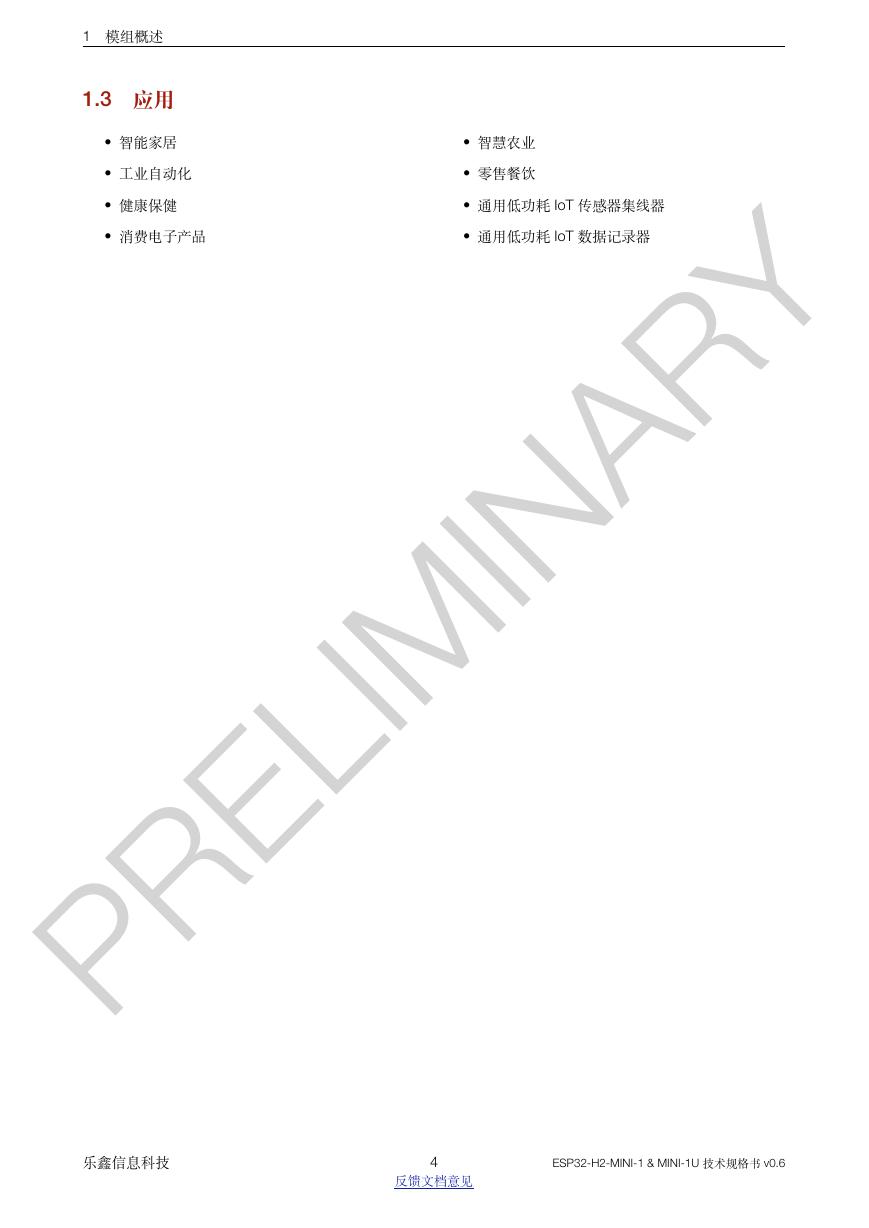

1 模组概述 1.3 应用 • 智能家居 • 智慧农业 • 工业自动化 • 健康保健 • 消费电子产品 • 零售餐饮 • 通用低功耗 IoT 数据记录器 • 通用低功耗 IoT 传感器集线器 PRELIMINARY 乐鑫信息科技 4 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

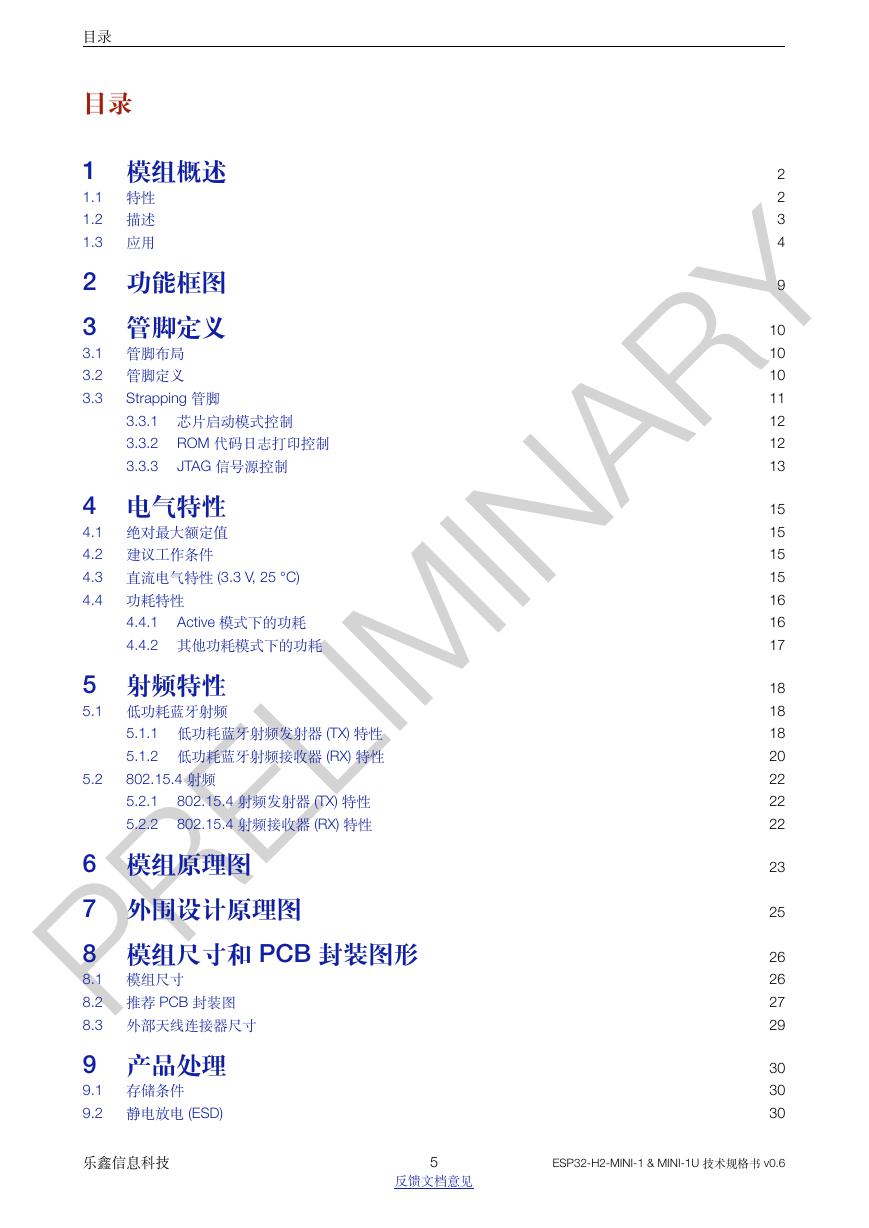

目录目录 10 10 10 11 12 12 13 Strapping 管脚 3.3.1 芯片启动模式控制 3.3.2 ROM 代码日志打印控制 3.3.3 JTAG 信号源控制 1 模组概述 1.1 特性 1.2 描述 1.3 应用 2 功能框图 3 管脚定义 3.1 管脚布局 3.2 管脚定义 3.3 4 电气特性 4.1 绝对最大额定值 4.2 建议工作条件 4.3 直流电气特性 (3.3 V, 25 °C) 4.4 功耗特性 PRELIMINARY 6 模组原理图 7 外围设计原理图 8 模组尺寸和 PCB 封装图形 8.1 模组尺寸 8.2 推荐 PCB 封装图 8.3 外部天线连接器尺寸 9 产品处理 9.1 存储条件 9.2 静电放电 (ESD) 5.1.1 低功耗蓝牙射频发射器 (TX) 特性 5.1.2 低功耗蓝牙射频接收器 (RX) 特性 802.15.4 射频 5.2.1 5.2.2 802.15.4 射频发射器 (TX) 特性 802.15.4 射频接收器 (RX) 特性 Active 模式下的功耗 4.4.1 4.4.2 其他功耗模式下的功耗 5 射频特性 5.1 低功耗蓝牙射频 15 15 15 15 16 16 17 18 18 18 20 22 22 22 23 5.2 2 2 3 4 9 25 26 26 27 29 30 30 30 乐鑫信息科技 5 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

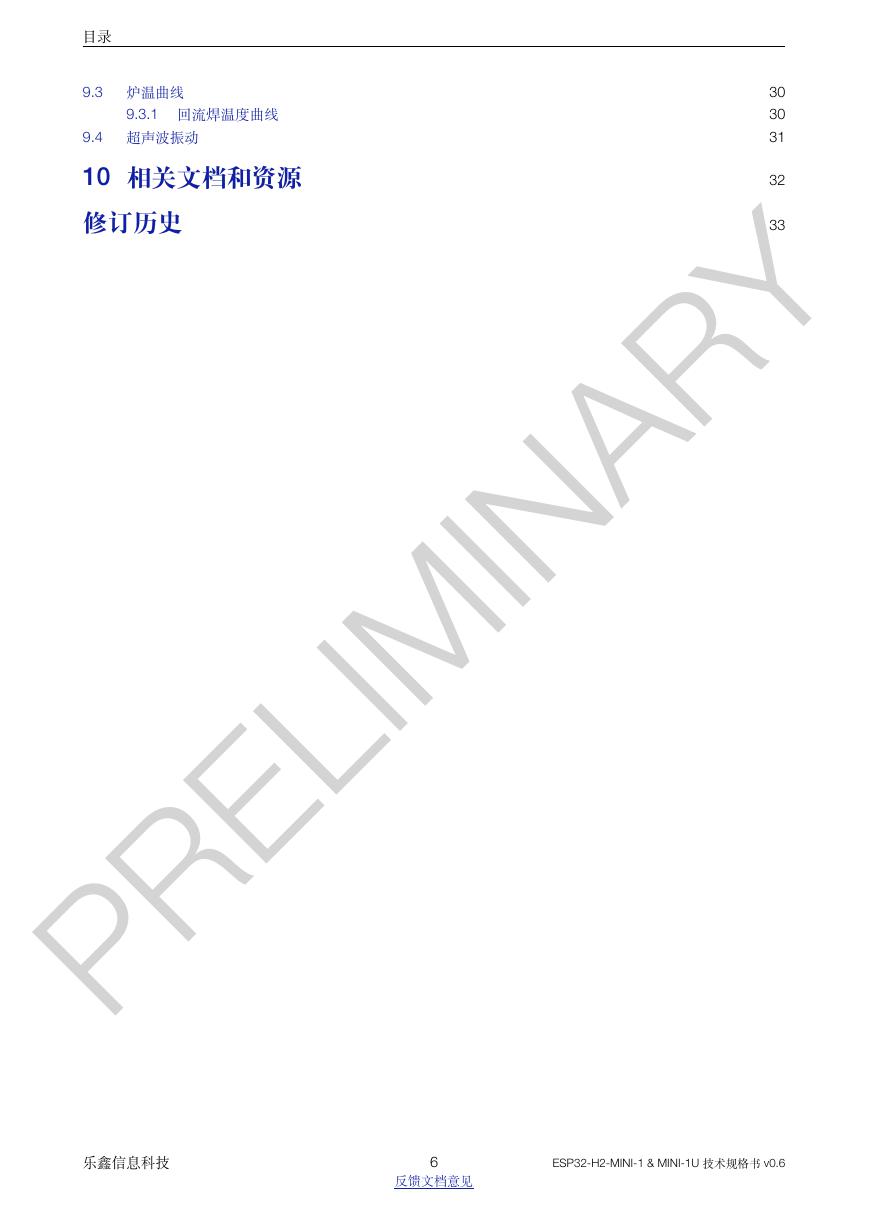

目录 9.3 炉温曲线 9.3.1 回流焊温度曲线 9.4 超声波振动 10 相关文档和资源修订历史 30 30 31 32 33 PRELIMINARY 乐鑫信息科技 6 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

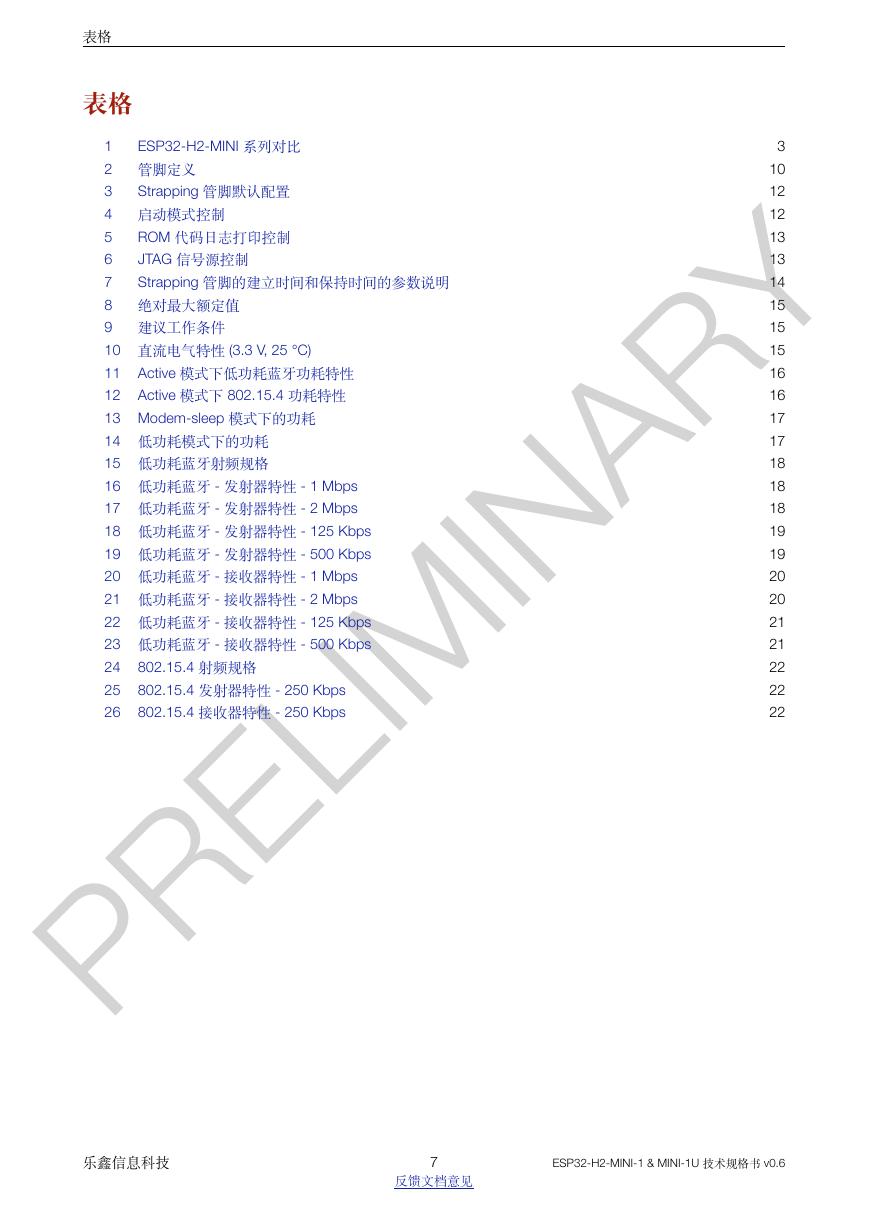

表格表格 ESP32-H2-MINI 系列对比 Strapping 管脚默认配置 3 10 12 12 13 13 14 15 15 15 16 16 17 17 18 18 18 19 19 20 20 21 21 22 22 22 ROM 代码日志打印控制 JTAG 信号源控制 Strapping 管脚的建立时间和保持时间的参数说明 1 2 管脚定义 3 4 启动模式控制 5 6 7 8 绝对最大额定值 9 建议工作条件 10 直流电气特性 (3.3 V, 25 °C) 11 Active 模式下低功耗蓝牙功耗特性 12 Active 模式下 802.15.4 功耗特性 13 Modem-sleep 模式下的功耗 14 低功耗模式下的功耗 15 低功耗蓝牙射频规格 16 低功耗蓝牙 - 发射器特性 - 1 Mbps 17 低功耗蓝牙 - 发射器特性 - 2 Mbps 18 低功耗蓝牙 - 发射器特性 - 125 Kbps 19 低功耗蓝牙 - 发射器特性 - 500 Kbps 20 低功耗蓝牙 - 接收器特性 - 1 Mbps 21 低功耗蓝牙 - 接收器特性 - 2 Mbps 22 低功耗蓝牙 - 接收器特性 - 125 Kbps 23 低功耗蓝牙 - 接收器特性 - 500 Kbps 24 25 26 PRELIMINARY 802.15.4 射频规格 802.15.4 发射器特性 - 250 Kbps 802.15.4 接收器特性 - 250 Kbps 乐鑫信息科技 7 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6

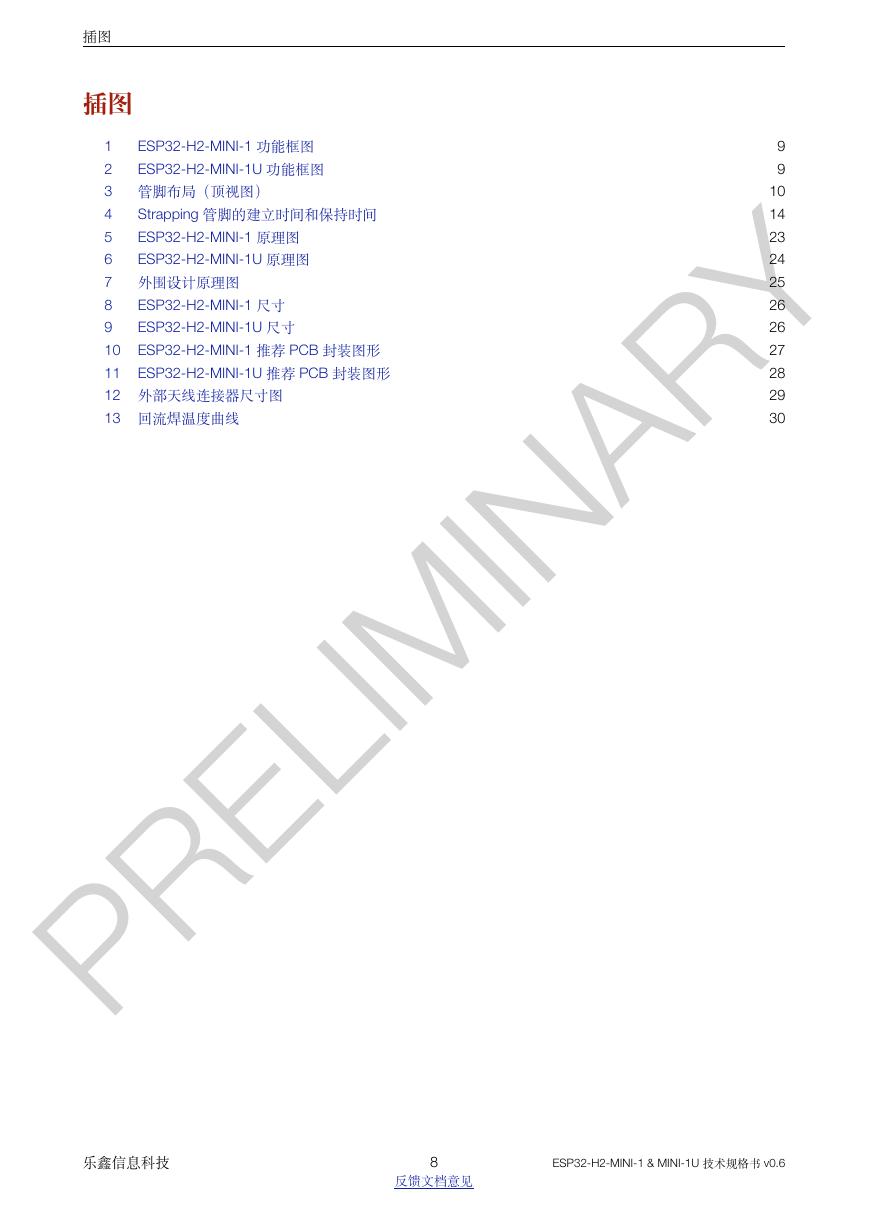

插图插图 Strapping 管脚的建立时间和保持时间 ESP32-H2-MINI-1 原理图 ESP32-H2-MINI-1U 原理图 ESP32-H2-MINI-1 尺寸 ESP32-H2-MINI-1U 尺寸 ESP32-H2-MINI-1 推荐 PCB 封装图形 ESP32-H2-MINI-1U 推荐 PCB 封装图形 9 9 10 14 23 24 25 26 26 27 28 29 30 ESP32-H2-MINI-1 功能框图 ESP32-H2-MINI-1U 功能框图 1 2 3 管脚布局（顶视图） 4 5 6 7 外围设计原理图 8 9 10 11 12 外部天线连接器尺寸图 13 回流焊温度曲线 PRELIMINARY 乐鑫信息科技 8 反馈文档意见 ESP32-H2-MINI-1 & MINI-1U 技术规格书 v0.6
