菜单控件应用 (文件:Serial-LCD-Menu).pdf
Technical
Note
菜单控件应用
工程技术笔记
类别
关键词
摘 要
菜单控件 串口屏
内容
菜单控件应用 V1.0

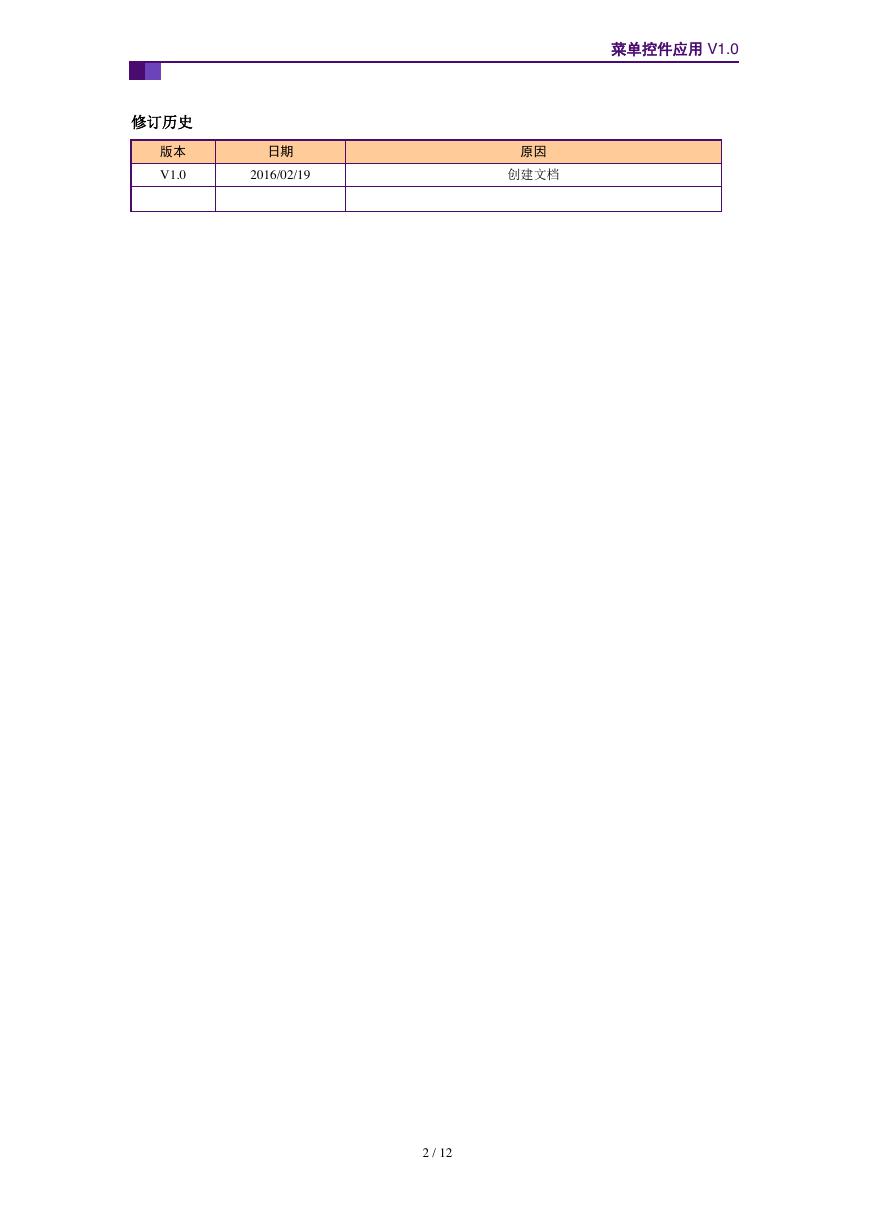

修订历史
版本
V1.0
日期
2016/02/19
原因
创建文档
2 / 12
菜单控件应用 V1.0
目 录
1. 适用范围 ................................................................................................................... 5
2. 开发环境版本 ........................................................................................................... 6
3. 功能概述 ................................................................................................................... 7
4. 技术实现 ................................................................................................................... 8
属性窗口 ................................................................................................................... 8
查看 ID ..................................................................................................................... 9
例程操作 ................................................................................................................. 10
4.1
4.2
4.3
4 / 12
菜单控件应用 V1.0

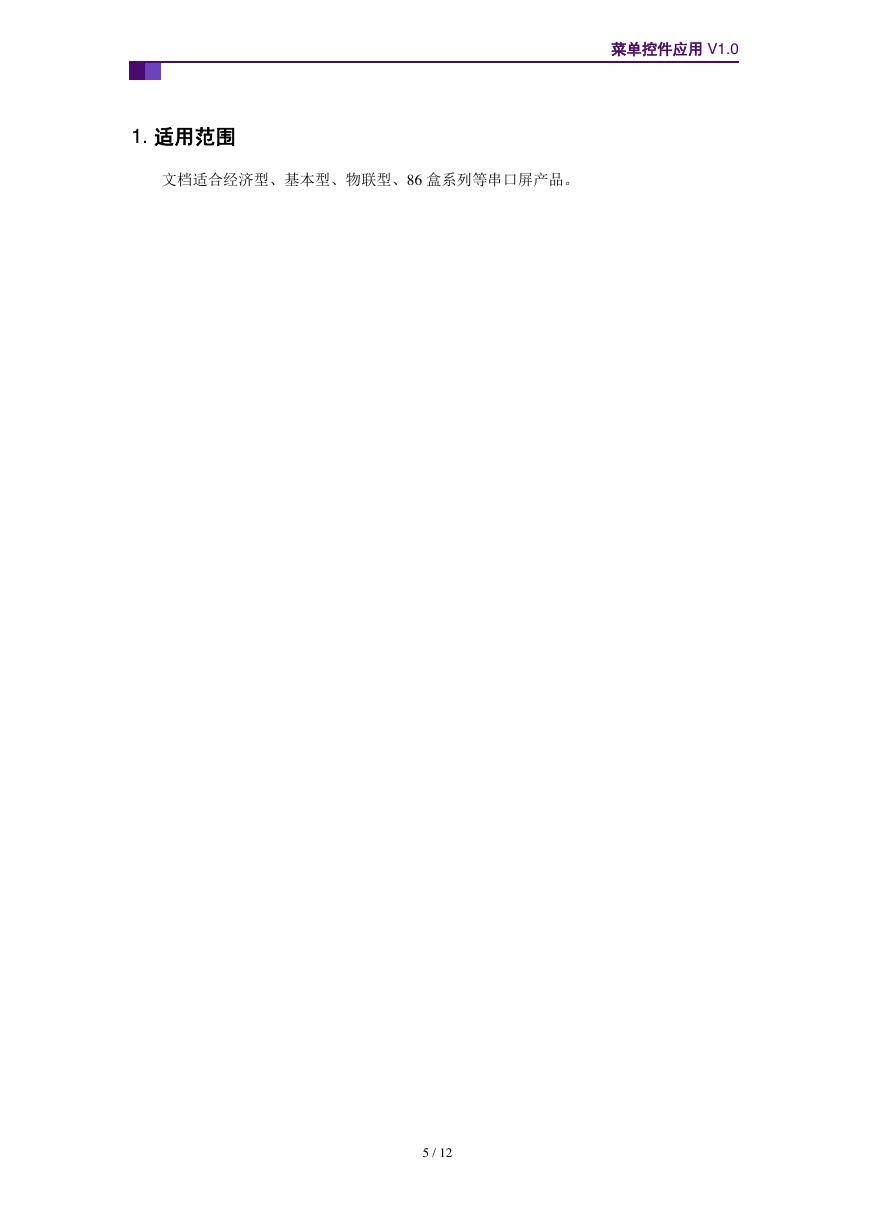

1. 适用范围
文档适合经济型、基本型、物联型、86 盒系列等串口屏产品。
5 / 12
菜单控件应用 V1.0
2. 开发环境版本
1. VisualTFT 软件版本：V3.0.0.636 及以上；
版本查看：打开 VisualTFT，点击帮助->关于 VisualTFT 可以查看当前软件版本号；
2. 串口屏硬件版本：V2.22.793.XXX 及以上。
版本查看：(1) 查看屏幕背面版本号贴纸。
(2) VisualTFT 与屏幕联机成功后，右下角显示的版本号。
6 / 12
菜单控件应用 V1.0

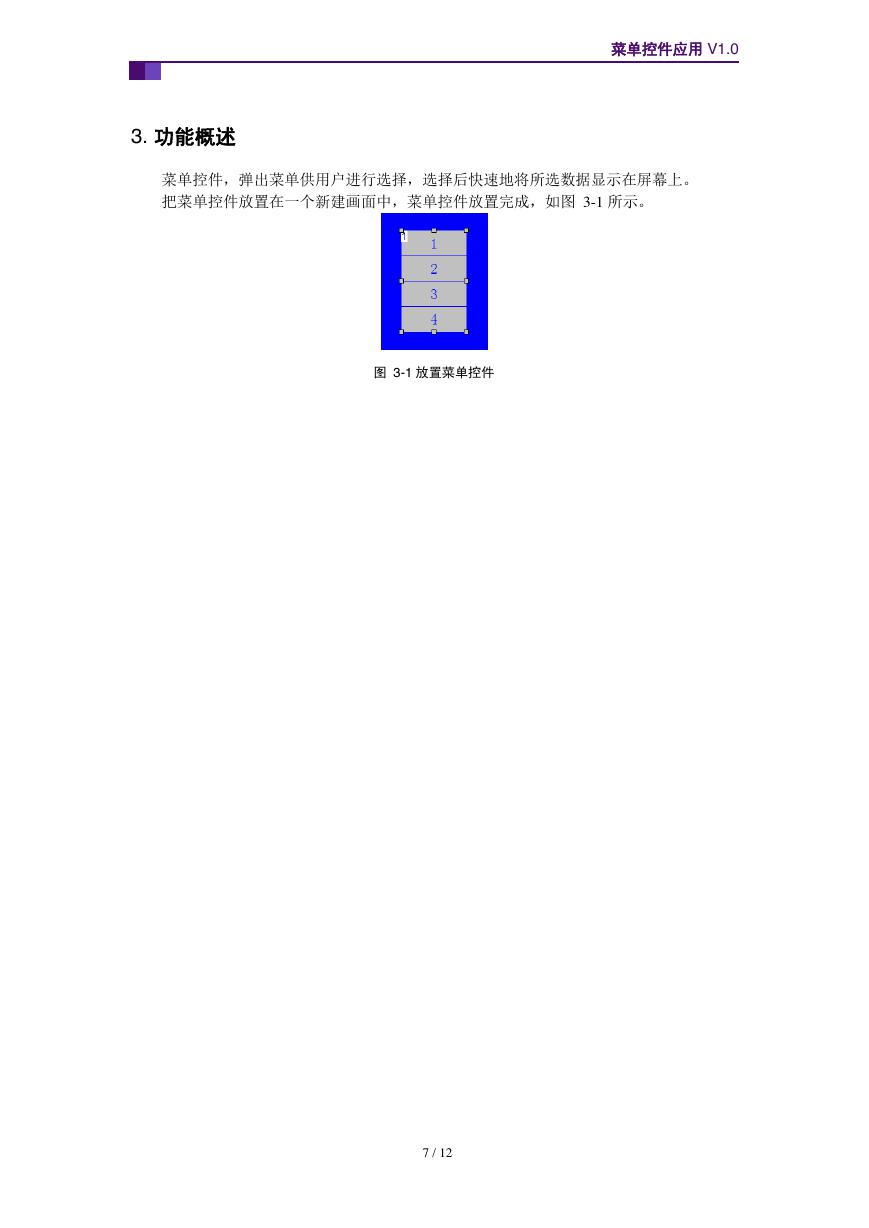

3. 功能概述
菜单控件，弹出菜单供用户进行选择，选择后快速地将所选数据显示在屏幕上。
把菜单控件放置在一个新建画面中，菜单控件放置完成，如图 3-1 所示。
图 3-1 放置菜单控件
7 / 12
菜单控件应用 V1.0
4. 技术实现
4.1 属性窗口
属性窗口是对控件属性进行更改的一个界面，熟悉属性窗口可以更好地对控件功能进行
应用，如图 4-1 所示。
图 4-1 属性窗口
1. 控件设置
（1） 菜单外观：分为单色和自定义图片。
A:选择单色，可进行菜单字体以及背景部分设置，如图 4-2 所示。
图 4-2 单色
B:选择自定义图片，同时设置弹起时、按下时的图片，如图 4-3 所示。
图 4-3 自定义图片
注：若设置自定义图片，并且需要用到裁剪功能，请将图片分辨率调整为屏幕分辨率大小，此处不建
议使用裁剪功能。
（2） 字体：可以选择字体的大小。
（3） 背景色：选择菜单控件的背景色。
（4） 前景色：选择菜单控件上文字的颜色。
8 / 12
菜单控件应用 V1.0

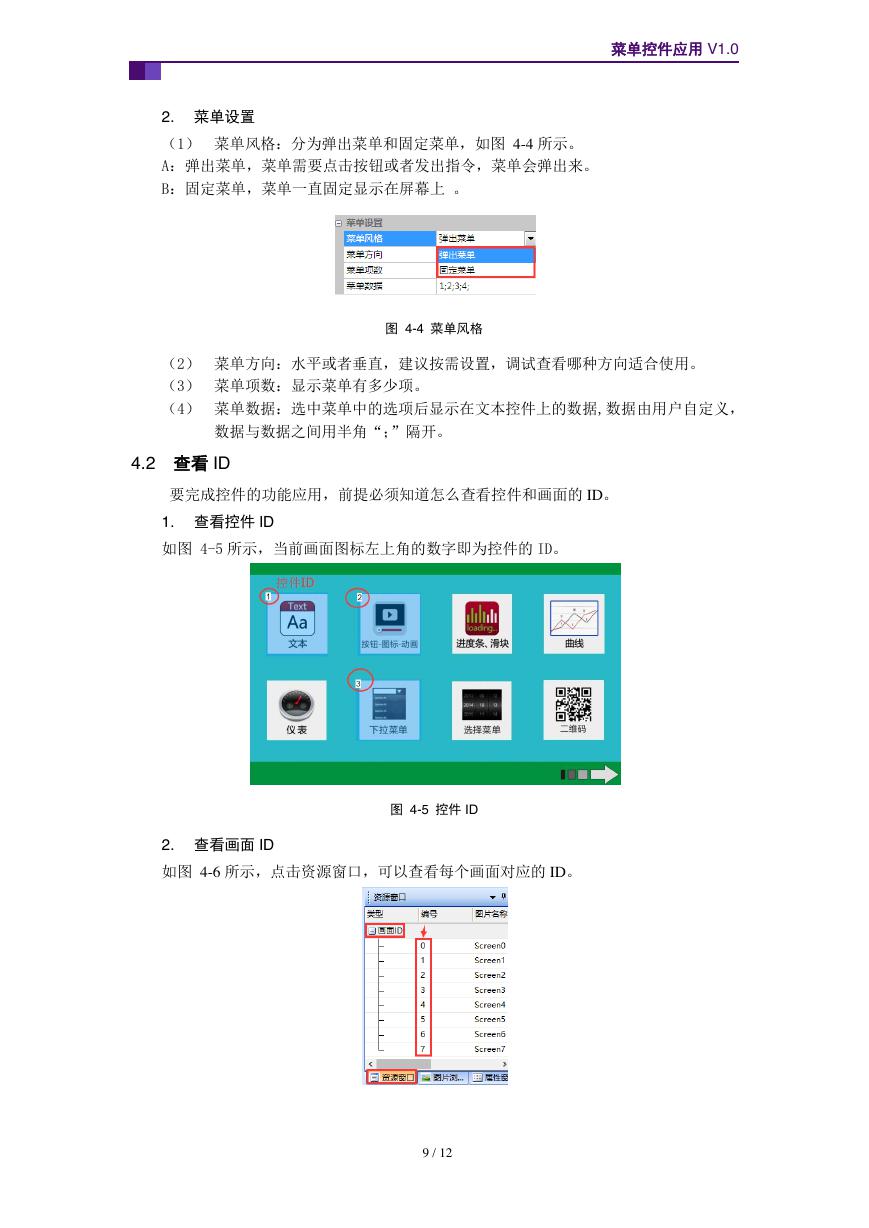

2. 菜单设置
（1） 菜单风格：分为弹出菜单和固定菜单，如图 4-4 所示。
A：弹出菜单，菜单需要点击按钮或者发出指令，菜单会弹出来。
B：固定菜单，菜单一直固定显示在屏幕上 。
图 4-4 菜单风格
（2） 菜单方向：水平或者垂直，建议按需设置，调试查看哪种方向适合使用。
（3） 菜单项数：显示菜单有多少项。
（4） 菜单数据：选中菜单中的选项后显示在文本控件上的数据,数据由用户自定义，
数据与数据之间用半角“；”隔开。
4.2 查看 ID
要完成控件的功能应用，前提必须知道怎么查看控件和画面的 ID。
1. 查看控件 ID
如图 4-5 所示，当前画面图标左上角的数字即为控件的 ID。
图 4-5 控件 ID
2. 查看画面 ID
如图 4-6 所示，点击资源窗口，可以查看每个画面对应的 ID。
9 / 12
