DVK530/531 扩展板用户手册 2014.02.07 V1.0

目录版权声明 ................................................. I 版本更新记录 ............................................. I 第一章产品概述 ......................................... 1 第二章准备工作 ......................................... 1 2.1. TF 卡系统镜像的烧写 .......................... 1 2.2. USB 转串口驱动的安装 ......................... 2 第三章 API 源码 .......................................... 3 第四章功能测试 ......................................... 3 4.1. LCD 显示测试 ................................. 4 4.2. LED 测试 ..................................... 5 4.3. 蜂鸣器测试 ................................... 5 4.4. DS18B20 测试 ................................. 6 4.5. 摇杆和独立按键测试 ........................... 6 4.6. AT45DB 读写测试 .............................. 7 4.7. PCF8563 RTC 测试 ............................. 7 4.8. MAG3110 测试 ................................. 9 4.9. CAN 测试 ..................................... 9 4.10. RS485 测试 .................................. 11 4.11. USB Camera 测试 ............................. 13 4.12. USB WIFI 测试 ............................... 15 深圳市微雪电子有限公司 www.waveshare.net II

第一章产品概述 DVK530 和 DVK531 是针对 BeagleBone Black 开发板所推出的功能扩展板。其中 DVK530 扩展出支持本公司提供的 4.3 寸和 7 寸电阻屏；DVK531 则对 BeagleBone Black 常用的 I/O 进行扩展。DVK530 和 DVK531 都不能单独使用，必须配合 BeagleBone Black 使用。第二章准备工作 2.1. TF 卡系统镜像的烧写烧写我们提供的基于 TF 卡启动的 Angstrom 镜像。操作如下： 1) 解压系统镜像使用光盘 DVD_DVK53X_CN\相关软件\目录下的 7z920.exe 压缩工具解压光盘 DVD_DVK53X_CN\ 系统镜像 \ 目录下的镜像文件 Angstrom-Cloud9-IDE-GNOME-eglibc-ipk-v2012.12-beaglebone -2013.05.24-waveshare.img.7z。 2) 格式化 TF 卡打开光盘 DVD_DVK53X_CN\相关软件\HPUSBDisk.exe 格式化 TF 卡。注意：必须确保 TF 卡的容量不低于 4GB！深圳市微雪电子有限公司 www.waveshare.net 1

3) 烧写系统镜像打开光盘 DVD_DVK53X_CN\ 相关软件 \Win32DiskImager\Win32DiskImager.exe，选择刚才解压出来的系统镜像，点击“write”进行烧写。烧写完毕，取下 TF 卡。 2.2. USB 转串口驱动的安装把 DVK531 的 USB TO UART 接口通过 USB 线连接到 PC 机。打开光深圳市微雪电子有限公司 www.waveshare.net 2

盘 DVD_DVK53X_CN\ 相关软件 \pl2303_Win_Driver\PL2303_Prolific_DriverInstaller_v1.8.0. exe 进行驱动的安装。成功安装驱动后，在 DVD_DVK53X_CN\相关软件目录下打开串口查看软件 putty.exe，进行设置，然后“Open”。注意：COM 口具体是多少需要查看自己 PC 机的“设备管理器”。第三章 API 源码测试的 API 源码在光盘 DVD_DVK53X_CN\源码\API 目录下，在系统镜像/home/xuser/waveshare_demo/API 目录下。第四章功能测试深圳市微雪电子有限公司 www.waveshare.net 3

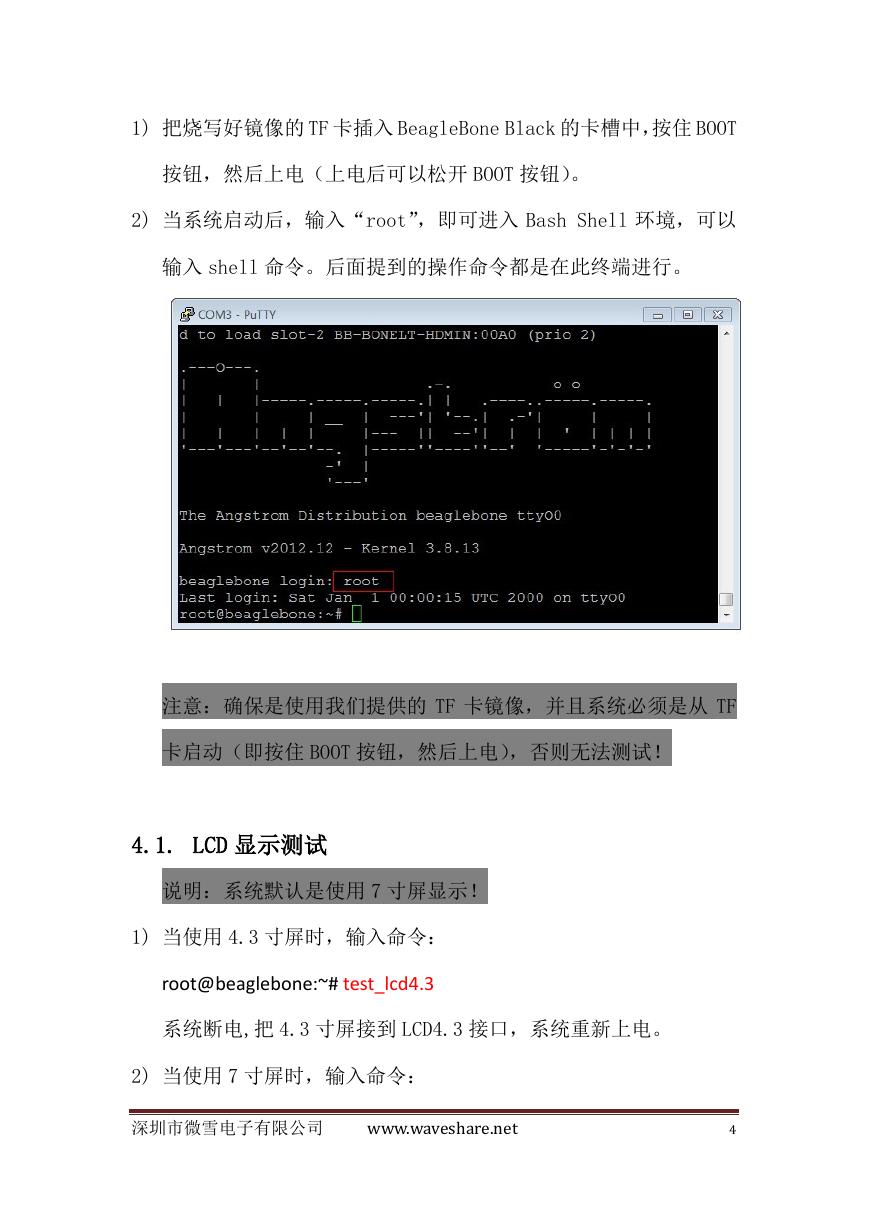

1) 把烧写好镜像的 TF 卡插入 BeagleBone Black 的卡槽中，按住 BOOT 按钮，然后上电（上电后可以松开 BOOT 按钮）。 2) 当系统启动后，输入“root”，即可进入 Bash Shell 环境，可以输入 shell 命令。后面提到的操作命令都是在此终端进行。注意：确保是使用我们提供的 TF 卡镜像，并且系统必须是从 TF 卡启动（即按住 BOOT 按钮，然后上电），否则无法测试！ 4.1. LCD 显示测试说明：系统默认是使用 7 寸屏显示！ 1) 当使用 4.3 寸屏时，输入命令： root@beaglebone:~# test_lcd4.3 系统断电,把 4.3 寸屏接到 LCD4.3 接口，系统重新上电。 2) 当使用 7 寸屏时，输入命令：深圳市微雪电子有限公司 www.waveshare.net 4

root@beaglebone:~# test_lcd7 系统断电,把 7 寸屏接到 LCD7 接口，系统重新上电。 3) 更改显示方式后，需要重新校准触摸屏，输入命令： root@beaglebone:~# rm -rf /etc/pointercal* root@beaglebone:~# ts_calibrate root@beaglebone:~# sync 重启系统后触摸正常。注意：如果存在触摸不准的情况，则再次进行校准或重启系统。 4.2. LED 测试短接上 LED 跳线帽，在终端输入： root@beaglebone:~# test_led 可以看到 4 个 LED 作循环的流动，按键盘 Ctrl+C 结束实验。 4.3. 蜂鸣器测试短接上蜂鸣器跳线帽，在终端输入： root@beaglebone:~# ls /sys/devices/ocp.3/ 可以看到“pwm_ehrpwm1b.14”：深圳市微雪电子有限公司 www.waveshare.net 5
