DVK570 扩展板用户手册 2014.04.12 V1.0

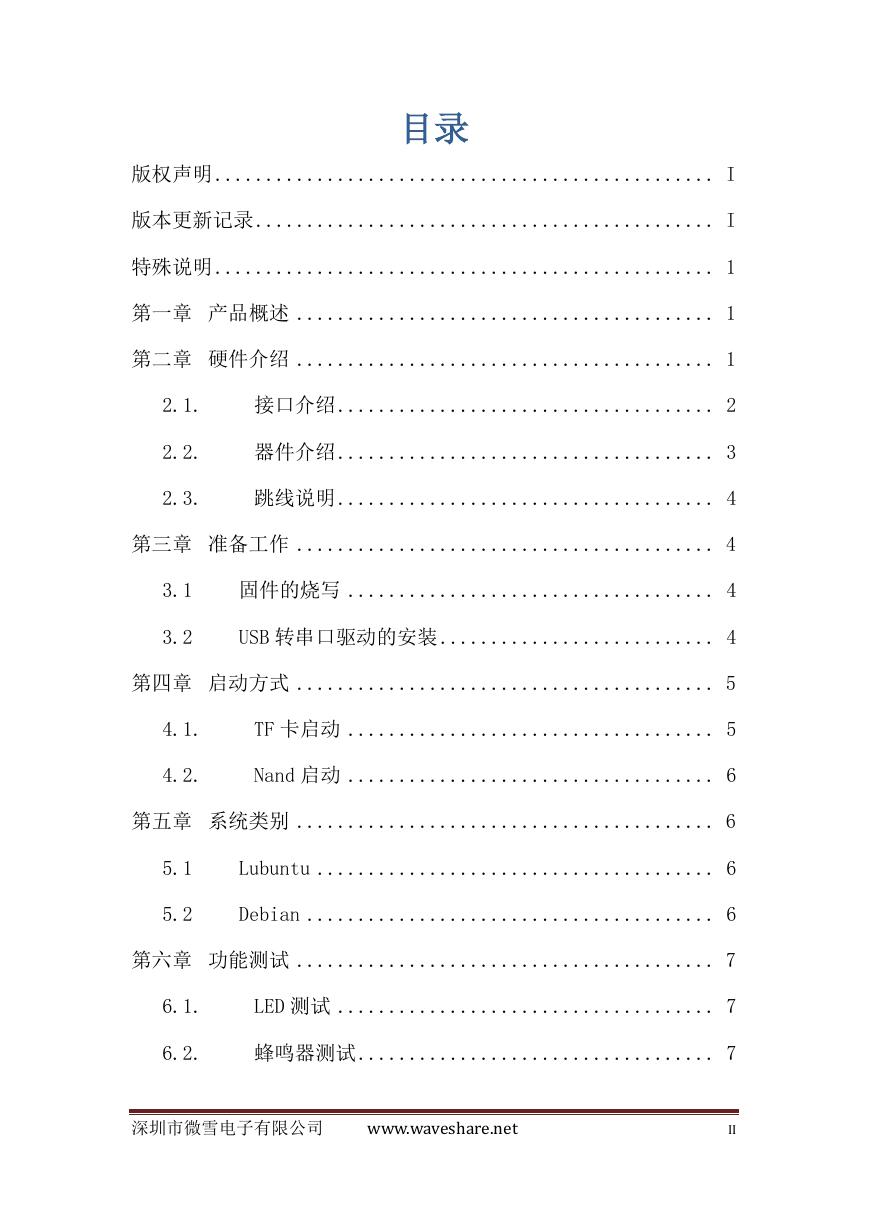

目录版权声明 ................................................. I 版本更新记录 ............................................. I 特殊说明 ................................................. 1 第一章产品概述 ......................................... 1 第二章硬件介绍 ......................................... 1 2.1. 接口介绍 ..................................... 2 2.2. 器件介绍 ..................................... 3 2.3. 跳线说明 ..................................... 4 第三章准备工作 ......................................... 4 3.1 固件的烧写 .................................... 4 3.2 USB 转串口驱动的安装 ........................... 4 第四章启动方式 ......................................... 5 4.1. TF 卡启动 .................................... 5 4.2. Nand 启动 .................................... 6 第五章系统类别 ......................................... 6 5.1 Lubuntu ....................................... 6 5.2 Debian ........................................ 6 第六章功能测试 ......................................... 7 6.1. LED 测试 ..................................... 7 6.2. 蜂鸣器测试 ................................... 7 深圳市微雪电子有限公司 www.waveshare.net II

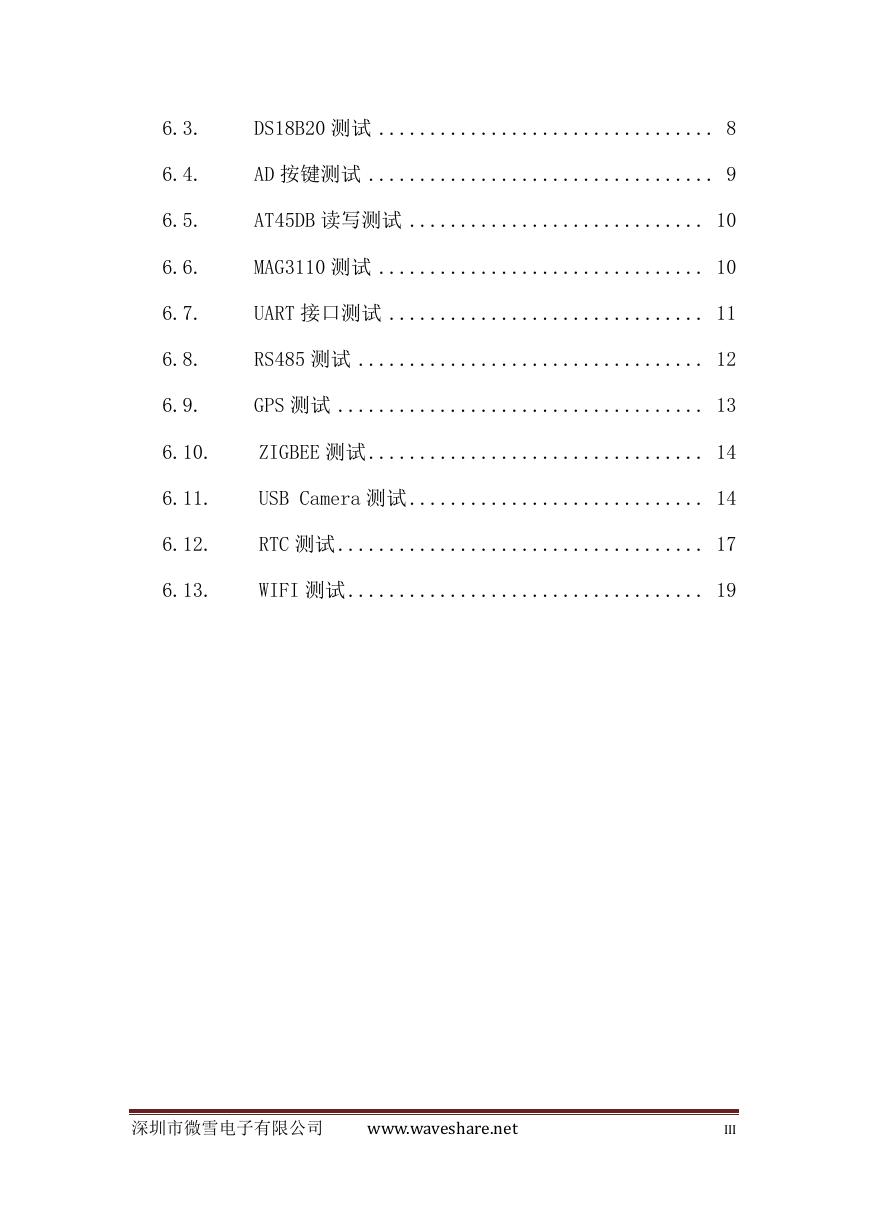

6.3. DS18B20 测试 ................................. 8 6.4. AD 按键测试 .................................. 9 6.5. AT45DB 读写测试 ............................. 10 6.6. MAG3110 测试 ................................ 10 6.7. UART 接口测试 ............................... 11 6.8. RS485 测试 .................................. 12 6.9. GPS 测试 .................................... 13 6.10. ZIGBEE 测试 ................................. 14 6.11. USB Camera 测试 ............................. 14 6.12. RTC 测试 .................................... 17 6.13. WIFI 测试 ................................... 19 深圳市微雪电子有限公司 www.waveshare.net III

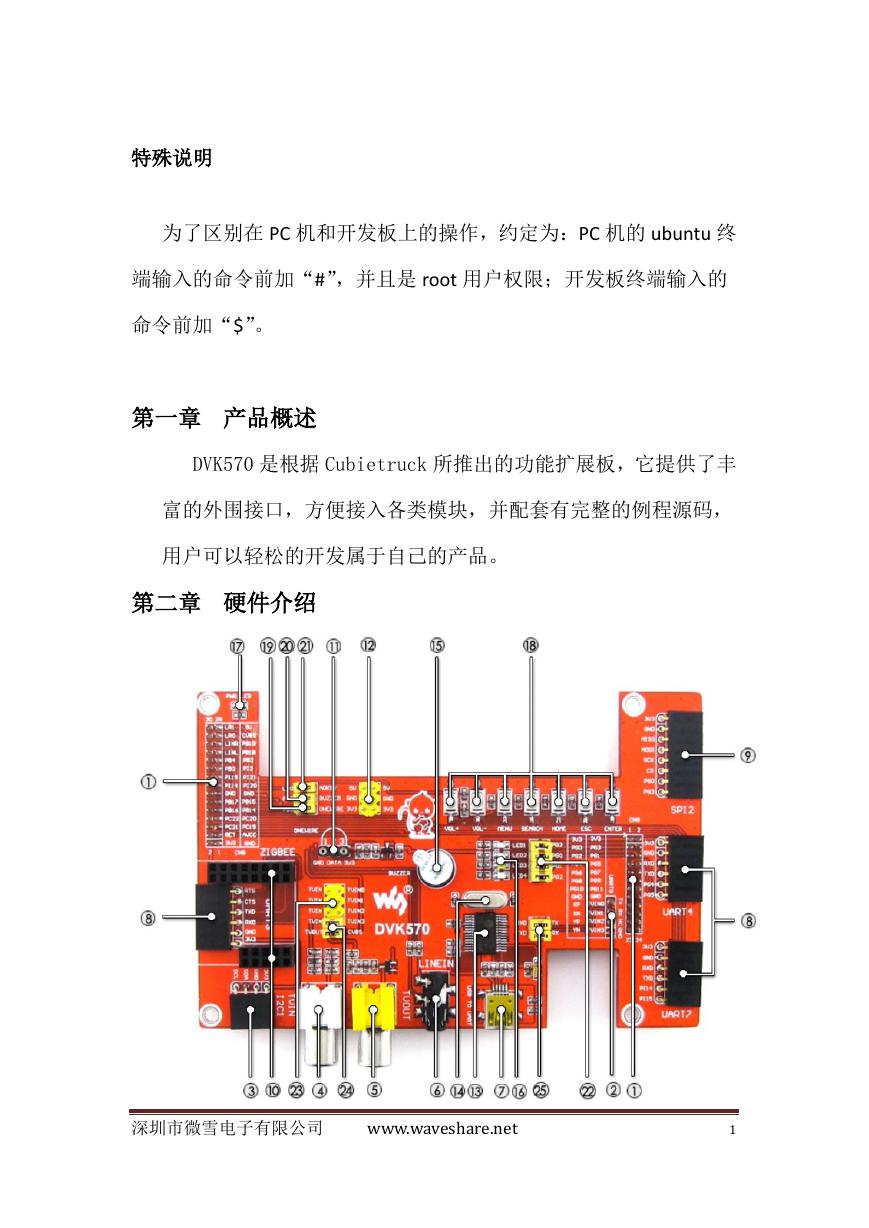

特殊说明为了区别在 PC 机和开发板上的操作，约定为：PC 机的 ubuntu 终端输入的命令前加“#”，并且是 root 用户权限；开发板终端输入的命令前加“$”。第一章产品概述 DVK570 是根据 Cubietruck 所推出的功能扩展板，它提供了丰富的外围接口，方便接入各类模块，并配套有完整的例程源码，用户可以轻松的开发属于自己的产品。第二章硬件介绍深圳市微雪电子有限公司 www.waveshare.net 1

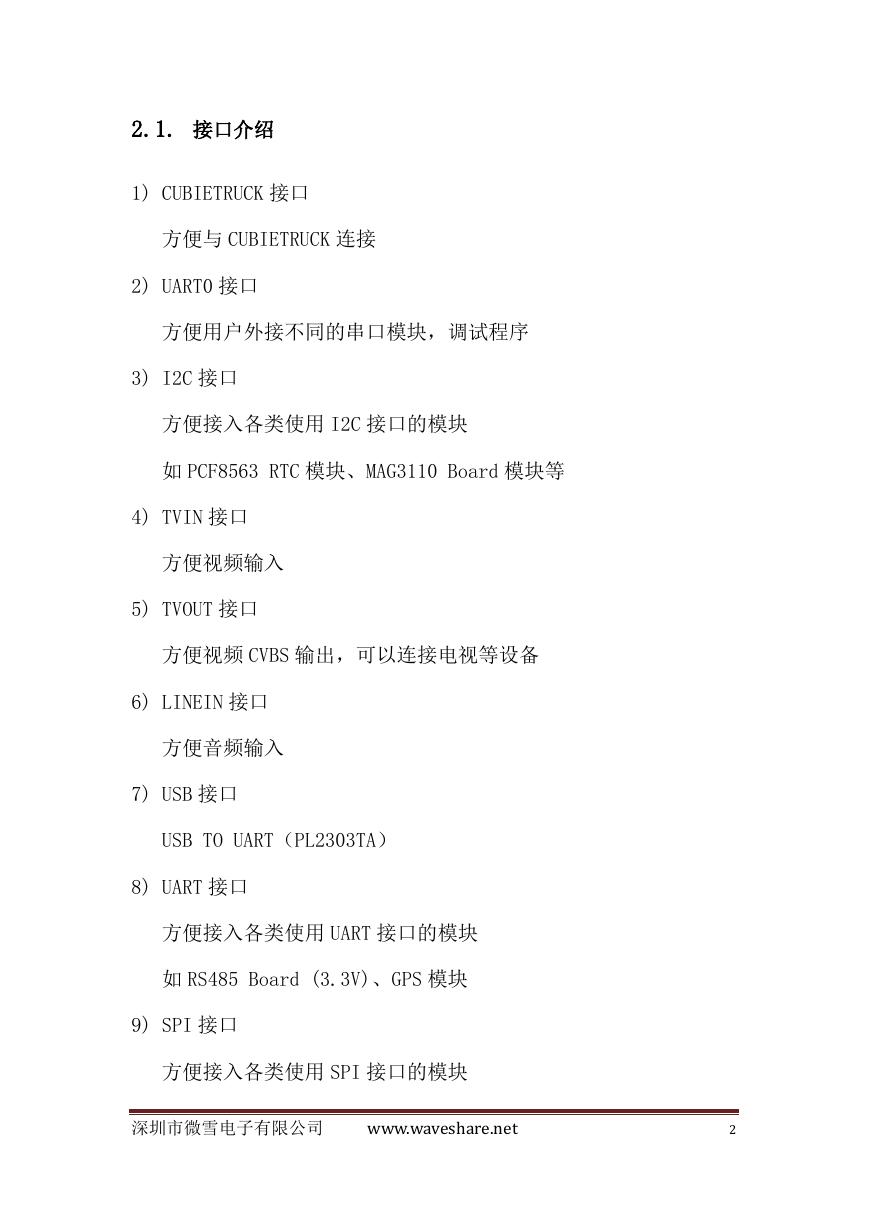

2.1. 接口介绍 1) CUBIETRUCK 接口方便与 CUBIETRUCK 连接 2) UART0 接口方便用户外接不同的串口模块，调试程序 3) I2C 接口方便接入各类使用 I2C 接口的模块如 PCF8563 RTC 模块、MAG3110 Board 模块等 4) TVIN 接口方便视频输入 5) TVOUT 接口方便视频 CVBS 输出，可以连接电视等设备 6) LINEIN 接口方便音频输入 7) USB 接口 USB TO UART（PL2303TA） 8) UART 接口方便接入各类使用 UART 接口的模块如 RS485 Board (3.3V)、GPS 模块 9) SPI 接口方便接入各类使用 SPI 接口的模块深圳市微雪电子有限公司 www.waveshare.net 2

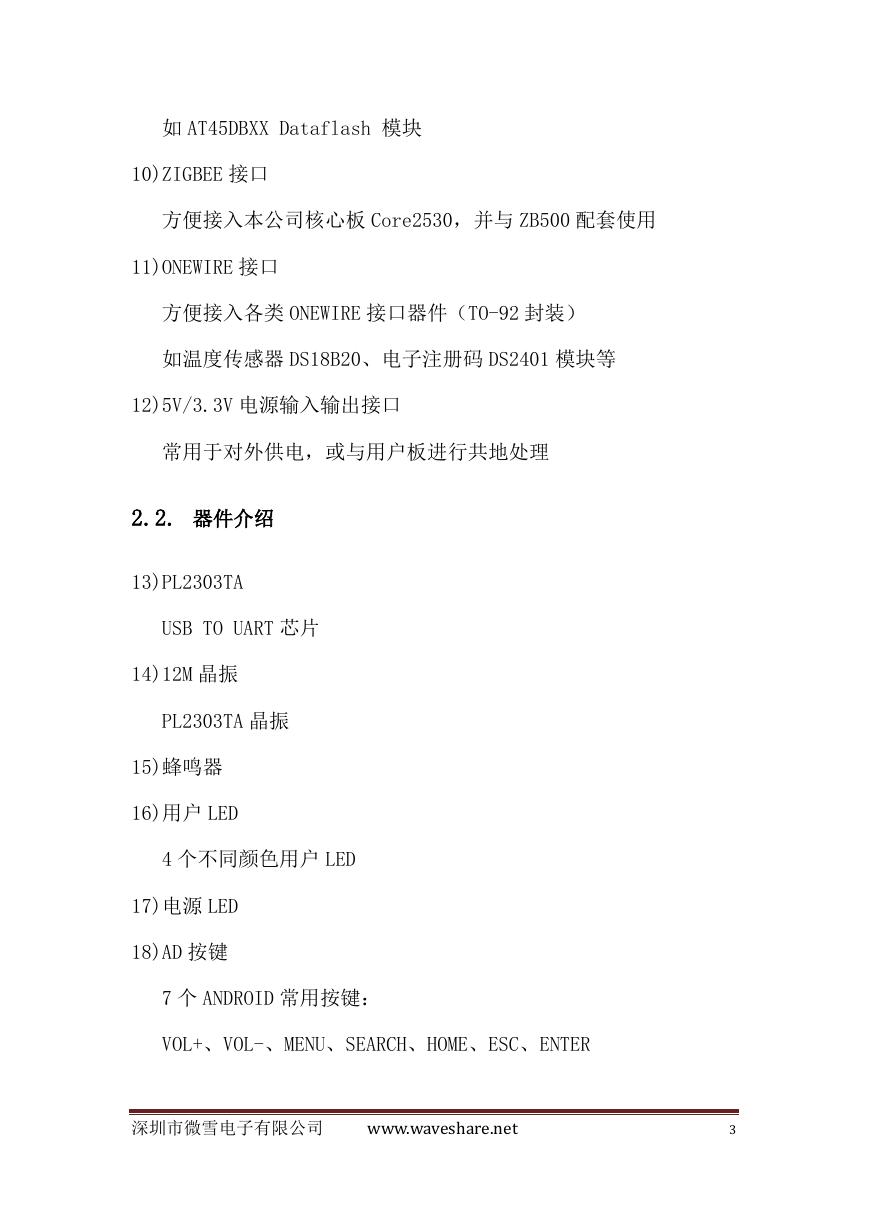

如 AT45DBXX Dataflash 模块 10)ZIGBEE 接口方便接入本公司核心板 Core2530，并与 ZB500 配套使用 11)ONEWIRE 接口方便接入各类 ONEWIRE 接口器件（TO-92 封装）如温度传感器 DS18B20、电子注册码 DS2401 模块等 12)5V/3.3V 电源输入输出接口常用于对外供电，或与用户板进行共地处理 2.2. 器件介绍 13)PL2303TA USB TO UART 芯片 14)12M 晶振 PL2303TA 晶振 15)蜂鸣器 16)用户 LED 4 个不同颜色用户 LED 17)电源 LED 18)AD 按键 7 个 ANDROID 常用按键： VOL+、VOL-、MENU、SEARCH、HOME、ESC、ENTER 深圳市微雪电子有限公司 www.waveshare.net 3

2.3. 跳线说明 19)ONEWIRE 跳线 20)蜂鸣器跳线 21)AD 按键跳线 22)用户 LED 跳线 23)TVIN 跳线用户可以任意选择 4 路视频输入，出厂默认选择第 4 路 24)TVOUT 跳线 25)UART0 跳线第三章准备工作 3.1 固件的烧写 DVK570 的测试需要烧写对应的固件：ct-dvk-xxxx.img，可以从 http://dl.cubieboard.org/parteners/waveshare/Image/ 进行下载，具体烧写请参考《固件烧写手册》。说明：一般带有“sdcard”标识的为 TF 卡固件；带有“nand”标识的为 nand 固件。 3.2 USB 转串口驱动的安装把 DVK570 扣接到 Cubietruck 上，然后通过 miniUSB 线把 DVK570 深圳市微雪电子有限公司 www.waveshare.net 4
