    max232引脚图及RS232引脚定义
    小灵通写码器通用电路 mr7 2006-03-20 16:13:28 一 般 小 灵 通 或 对 讲 机 的 写 码 器 都 是 通 过 电 平 转 换 工 作 的 ，最 简 单 的 写 码 器 用 几 个 三 极 管 就 可 以 搞 掂 了 ， 而 写 码 线 则 按 照 不 同 的 小 灵 通 或 对 讲 机 终 端 型 号 设 置 定 义 接 口 。而 现 在 我 们 日 常 小 灵 通 写 码 器 用 得 最 多 的 电 路 就 是 由 MAX232 芯 片 构 建 的 写 码 电 路 。mr7(QQ:510844822, 注 明 友 人 网 ）通 过 收 集 到 的 原 始 资 料 给 大 家 参 考 一 下 。希 望 有 动 手 能 力 的 朋 友 DIY 自 己 的 写 码 器 ，至 于 输 出 的 写 码 线 接 口 定 义 就 需 要 大 家 去 收 集 了 ， 其 他 问 题 咨 询 可 到 脚 印 网 或 网 易 社 区 小 灵 通 版 向 mr7 查 询 。另 外 也 有 一 些 小 灵 通 写 码 是 比 较 例 外 的 ，如 朗 讯 PS900 、中 兴 V9 1 和 京 瓷 AH-K3001V，这 类 型 的 小 灵 通 可 以 直 接 使 用 电 脑 USB 通 信 口 连 接 小 灵 通 手 机 直 接 写 码 ， 无 需 电 平 转 换 。 MAX232 芯 片 是 美 信 公 司 专 门 为 电 脑 的 RS-232 标 准 串 口 设 计 的 接 口 电 路 , 使 用 +5v 单 电 源 供 电 。 内 部 结 构 基 本 可 分 三 个 部 分 ： 第 一 部 分 是 电 荷 泵 电 路 。 由 1、 2、 3、 4、 5、 6 脚 和 4 只 电 容 构 成 。 功 能 是 产 生 +12v 和 -12v 两 个 电 源 ， 提 供 给 RS-232 串 口 电 平 的 需 要 。 第 二 部 分 是 数 据 转 换 通 道 。 由 7、8、9、10、11 、12、13 、14 脚 构 成 两 个 数 据 通 道 。 其 中 13 脚 （ R1IN ） 、 12 脚 （ R1OUT ） 、 11 脚 （ T1IN ） 、 14 脚 （ T1OUT ） 为 第 一 数 据 通 道 。 8 脚 （ R2IN ） 、9 脚 （ R2OUT ） 、10 脚 （ T2IN ） 、7 脚 （ T2OUT ） 为 第 二 数 据 通 道 。 TTL/CMOS 数 据 从 T1IN、T2IN 输 入 转 换 成 RS-232 数 据 从 T1OUT 、T2OUT 送 到 电 脑 DP9 插 头 ； DP9 插 头 的 RS-232 数 据 从 R1IN 、 R2IN 输 入 转 换 成 TTL/ CMOS 数 据 后 从 R1OUT 、 R2OUT 输 出 。 第 三 部 分 是 供 电 。 15 脚 DNG 、 16 脚 VCC （ +5v ） 。 在 日 常 使 用 时 ， 大 家 可 以 用 电 脑 的 USB ＋ 5V 电 源 提 供 给 写 码 器 用 ， 也 可 以 在 电 路 中 加 入 7805 稳 压 ， 然 后 使 用 9V 、 6V 干 电 池 或 者 5－ 16V 变 压 器 作 为 供 电 电 源 ， 这 样 可 以 配 合 无 USB 接 口 的 老 式 电 脑 使 用 写 码 器 。 另 外 ， UT 斯 达 康 UT718-U+ 、 UT618（ ＋ ） 、 UT728、 三 洋 J100 、 J89 、 J700 、 G1000 、 J90 、 中 兴 C218 等 小 灵 通 写 码 口 定 义 时 一 样 的 ， 均 可 通 用 ！ 大 家 不 妨 试 试 ， 欢 迎 参 加 讨 论 ！

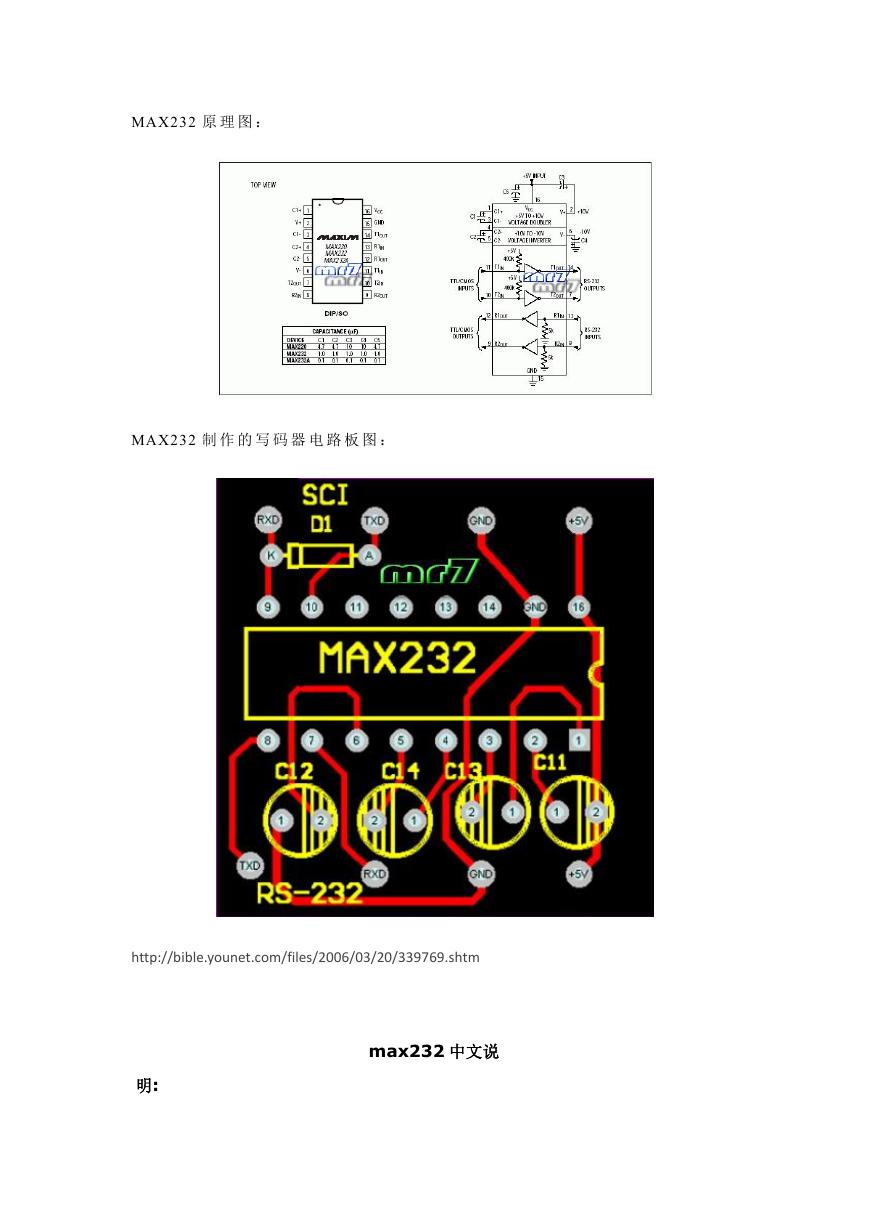

    MAX232 原 理 图 ： MAX232 制 作 的 写 码 器 电 路 板 图 ： http://bible.younet.com/files/2006/03/20/339769.shtm 明: max232 中文说

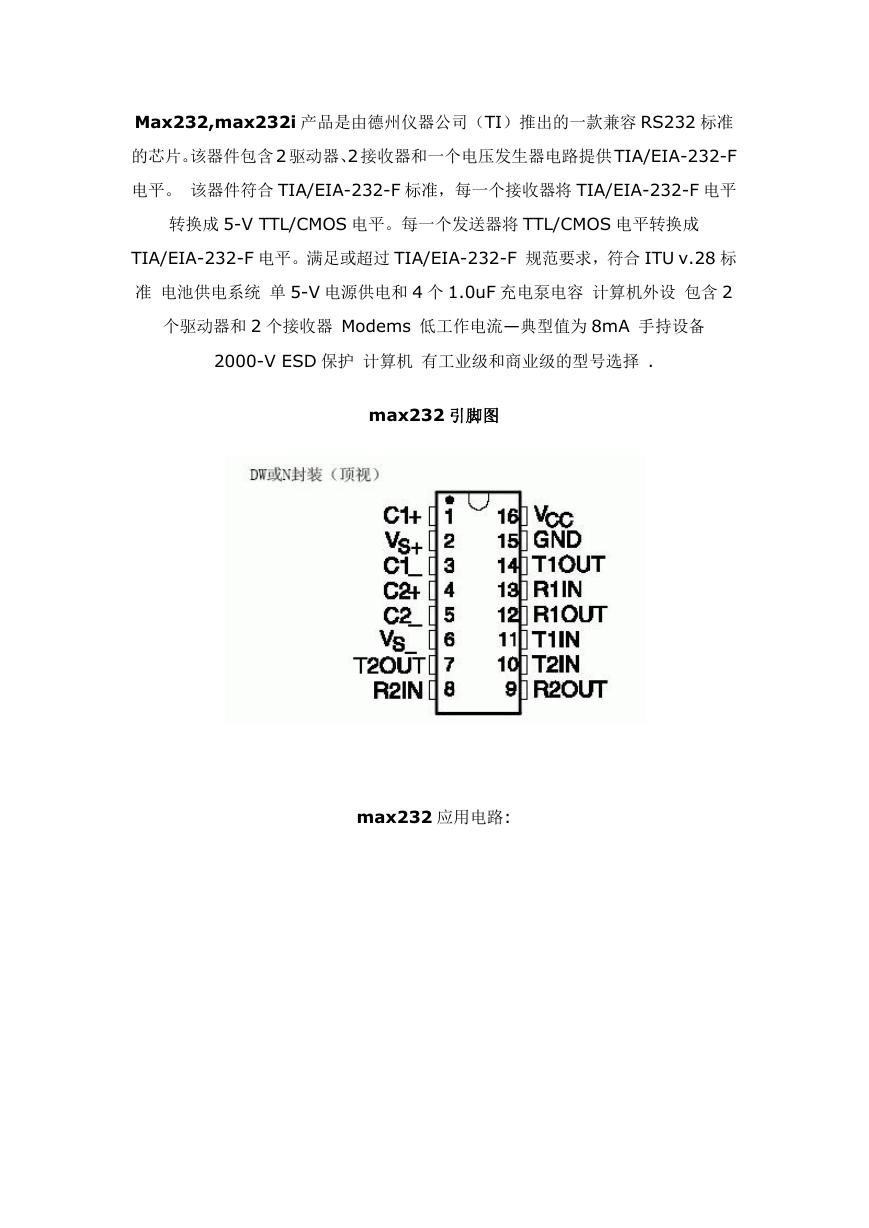

    Max232,max232i 产品是由德州仪器公司（TI）推出的一款兼容 RS232 标准 的芯片。该器件包含2 驱动器、2 接收器和一个电压发生器电路提供 TIA/EIA-232-F 电平。 该器件符合 TIA/EIA-232-F 标准，每一个接收器将 TIA/EIA-232-F 电平 转换成 5-V TTL/CMOS 电平。每一个发送器将 TTL/CMOS 电平转换成 TIA/EIA-232-F 电平。满足或超过 TIA/EIA-232-F 规范要求，符合 ITU v.28 标 准 电池供电系统 单 5-V 电源供电和 4 个 1.0uF 充电泵电容 计算机外设 包含 2 个驱动器和 2 个接收器 Modems 低工作电流—典型值为 8mA 手持设备 2000-V ESD 保护 计算机 有工业级和商业级的型号选择 . max232 引脚图 max232 应用电路:

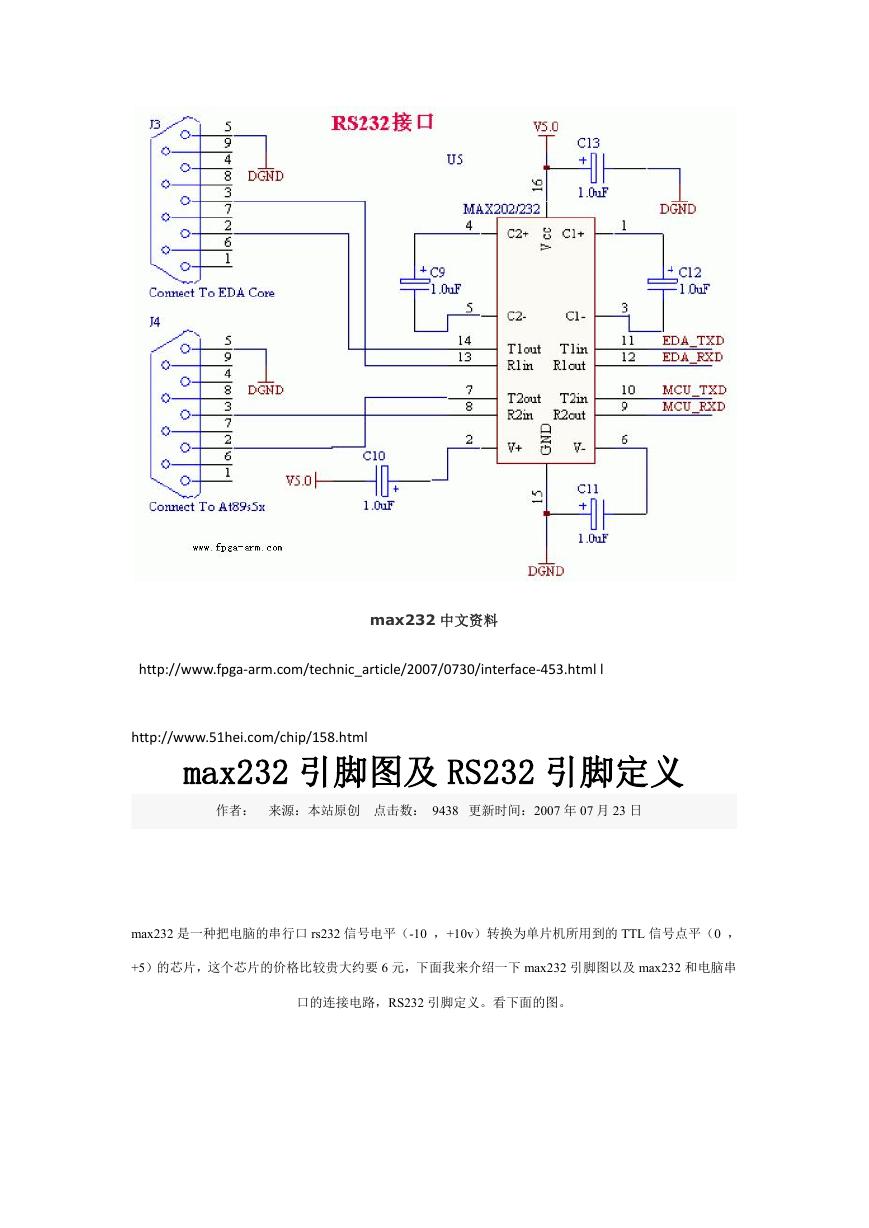

    max232 中文资料 http://www.fpga-arm.com/technic_article/2007/0730/interface-453.html l http://www.51hei.com/chip/158.html max232 引脚图及 RS232 引脚定义 作者： 来源：本站原创 点击数： 9438 更新时间：2007 年 07 月 23 日 max232 是一种把电脑的串行口 rs232 信号电平（-10 ，+10v）转换为单片机所用到的 TTL 信号点平（0 ， +5）的芯片，这个芯片的价格比较贵大约要 6 元，下面我来介绍一下 max232 引脚图以及 max232 和电脑串 口的连接电路，RS232 引脚定义。看下面的图。

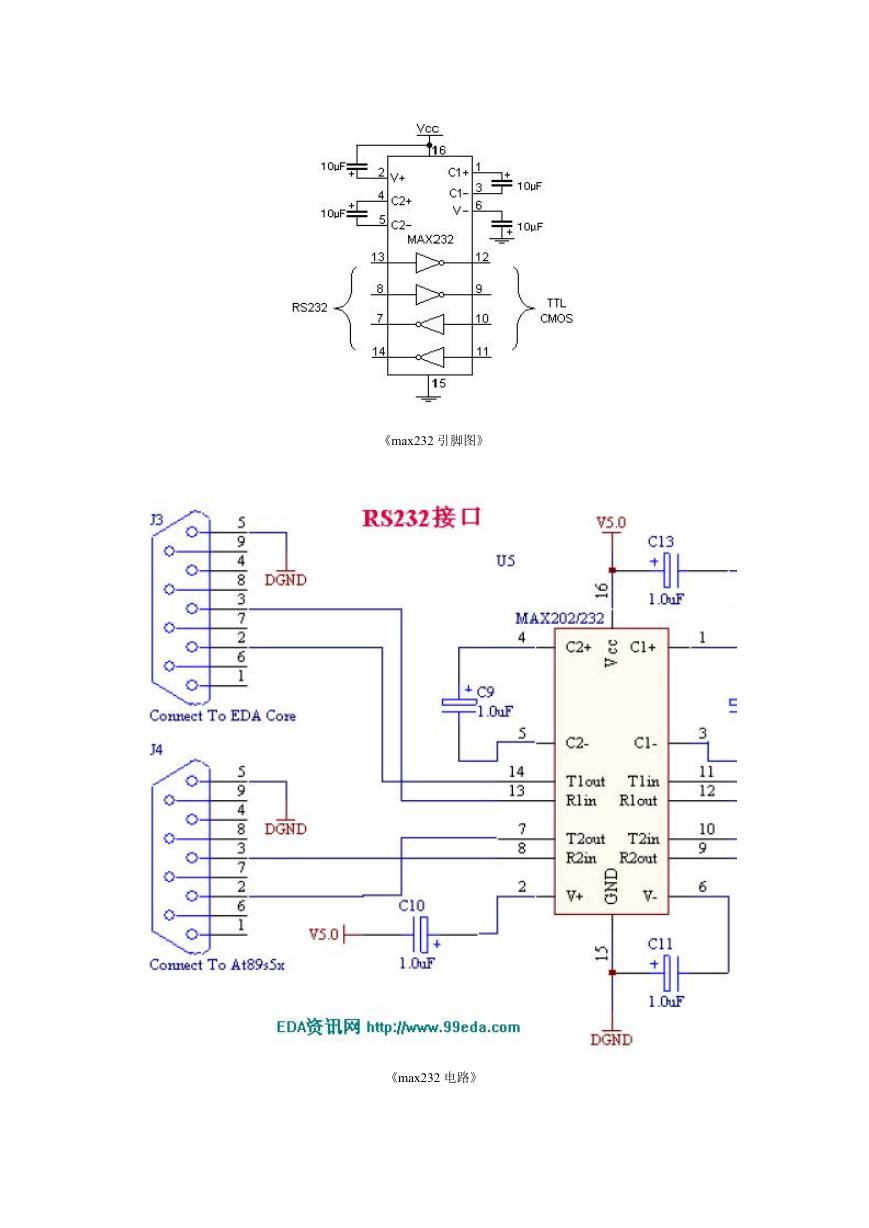

    《max232 引脚图》 《max232 电路》
    《RS232 引脚定义》 引脚 定义 符号 1 载波检测 DCD 2 接收数据 RXD 3 发送数据 TXD 4 数据终端准备好 DTR 5 信号地 SG 6 数据准备好 DSR 7 请求发送 RTS 8 清除发送 CTS 9 振铃提示 RI 希望上面的资料对你有用。
