A688(a688).pdf
Uniscan A688 扫描仪
用户手册

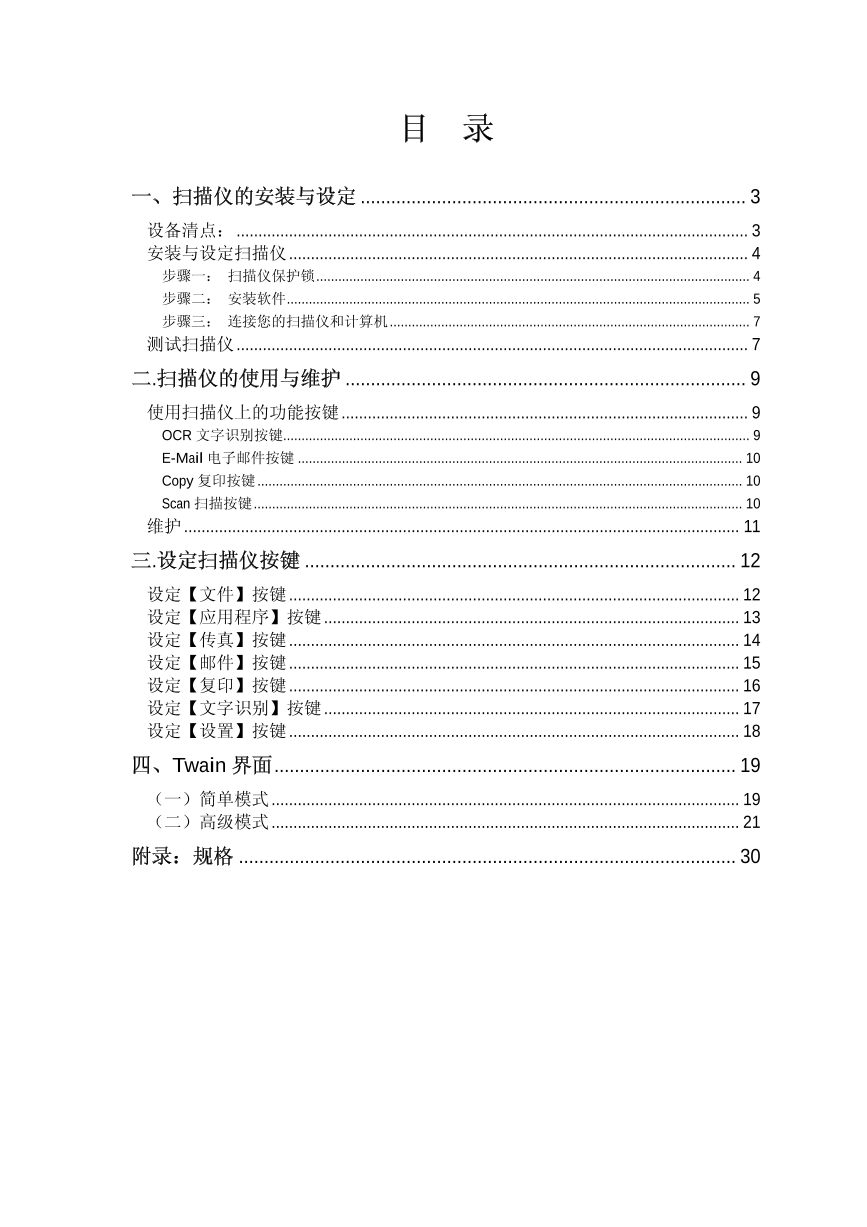

目 录
一、扫描仪的安装与设定 ............................................................................ 3
设备清点： ..................................................................................................................... 3
安装与设定扫描仪 ......................................................................................................... 4
步骤一： 扫描仪保护锁...................................................................................................................... 4
步骤二： 安装软件.............................................................................................................................. 5
步骤三： 连接您的扫描仪和计算机 .................................................................................................. 7
测试扫描仪 ..................................................................................................................... 7
二.扫描仪的使用与维护 ............................................................................... 9
使用扫描仪上的功能按键 ............................................................................................. 9
OCR 文字识别按键............................................................................................................................... 9
E-Mail 电子邮件按键 ......................................................................................................................... 10
Copy 复印按键 .................................................................................................................................... 10
Scan 扫描按键 ..................................................................................................................................... 10
维护 ............................................................................................................................... 11
三.设定扫描仪按键 ..................................................................................... 12
设定【文件】按键 ....................................................................................................... 12
设定【应用程序】按键 ............................................................................................... 13
设定【传真】按键 ....................................................................................................... 14
设定【邮件】按键 ....................................................................................................... 15
设定【复印】按键 ....................................................................................................... 16
设定【文字识别】按键 ............................................................................................... 17
设定【设置】按键 ....................................................................................................... 18
四、Twain 界面 ........................................................................................... 19
（一）简单模式 ........................................................................................................... 19
（二）高级模式 ........................................................................................................... 21
附录：规格 .................................................................................................. 30
一、扫描仪的安装与设定

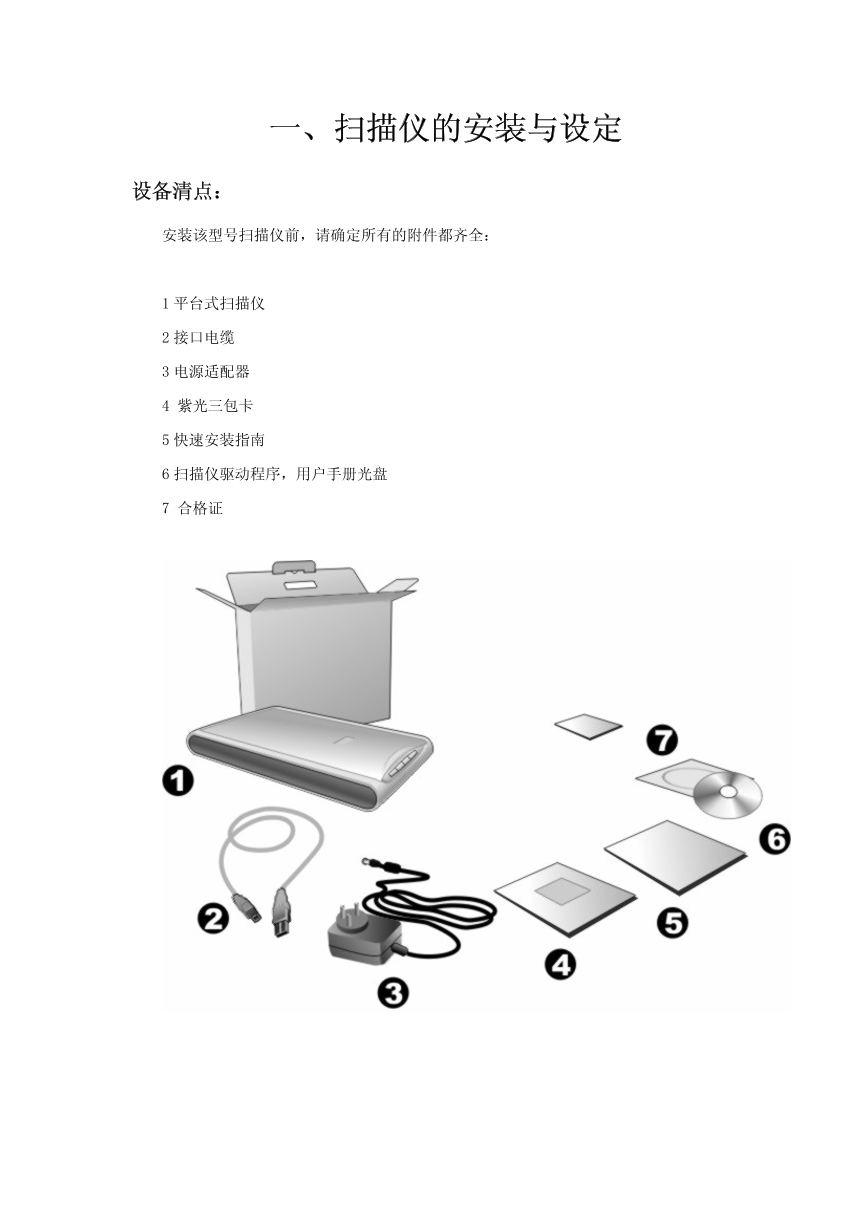

设备清点：
安装该型号扫描仪前，请确定所有的附件都齐全：
1 平台式扫描仪
2 接口电缆
3 电源适配器
4 紫光三包卡
5 快速安装指南
6 扫描仪驱动程序，用户手册光盘
7 合格证
安装与设定扫描仪

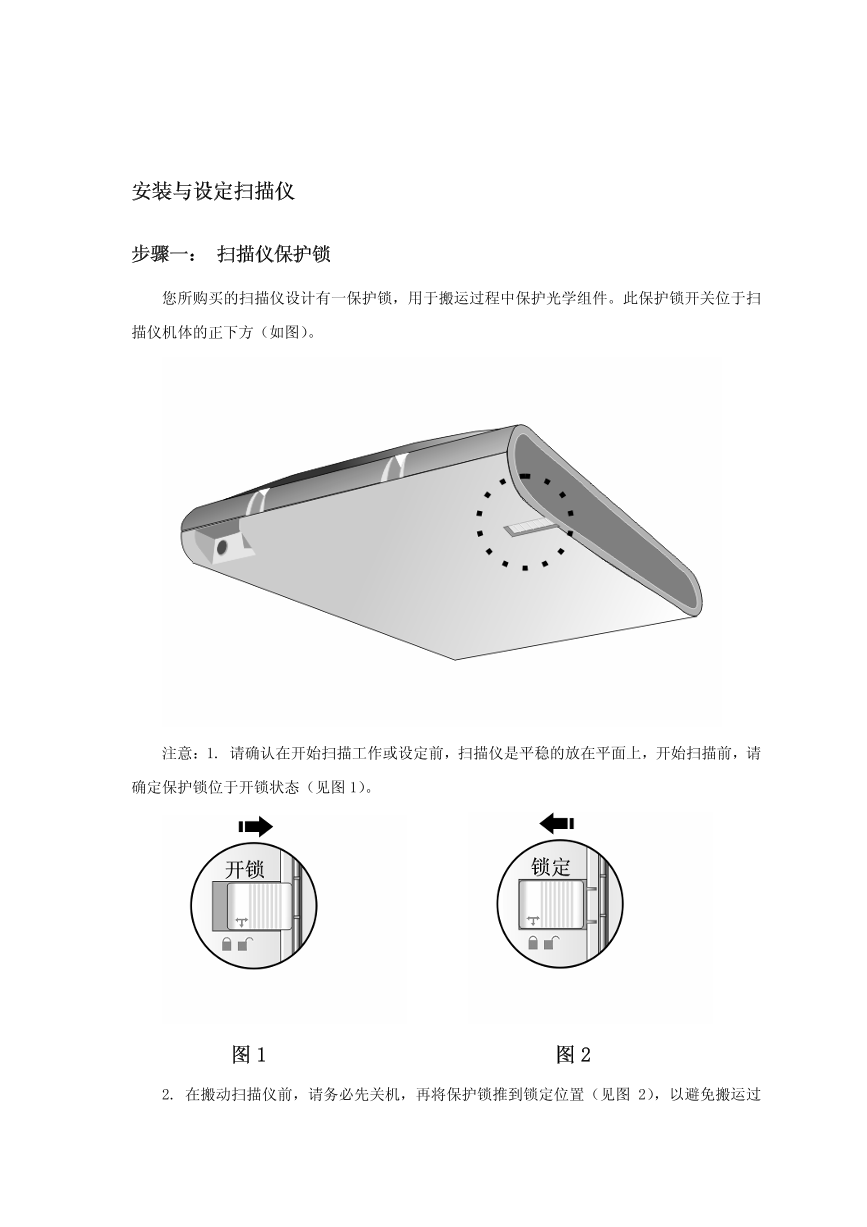

步骤一： 扫描仪保护锁
您所购买的扫描仪设计有一保护锁，用于搬运过程中保护光学组件。此保护锁开关位于扫
描仪机体的正下方（如图）。
注意：1. 请确认在开始扫描工作或设定前，扫描仪是平稳的放在平面上，开始扫描前，请
确定保护锁位于开锁状态（见图 1）。
图 1 图 2
2. 在搬动扫描仪前，请务必先关机，再将保护锁推到锁定位置（见图 2），以避免搬运过
程中对扫描仪内部光学组件造成伤害。
3．该型号扫描仪是 USB 接口扫描仪，用户请注意：请先安装驱动软件再安装硬件。

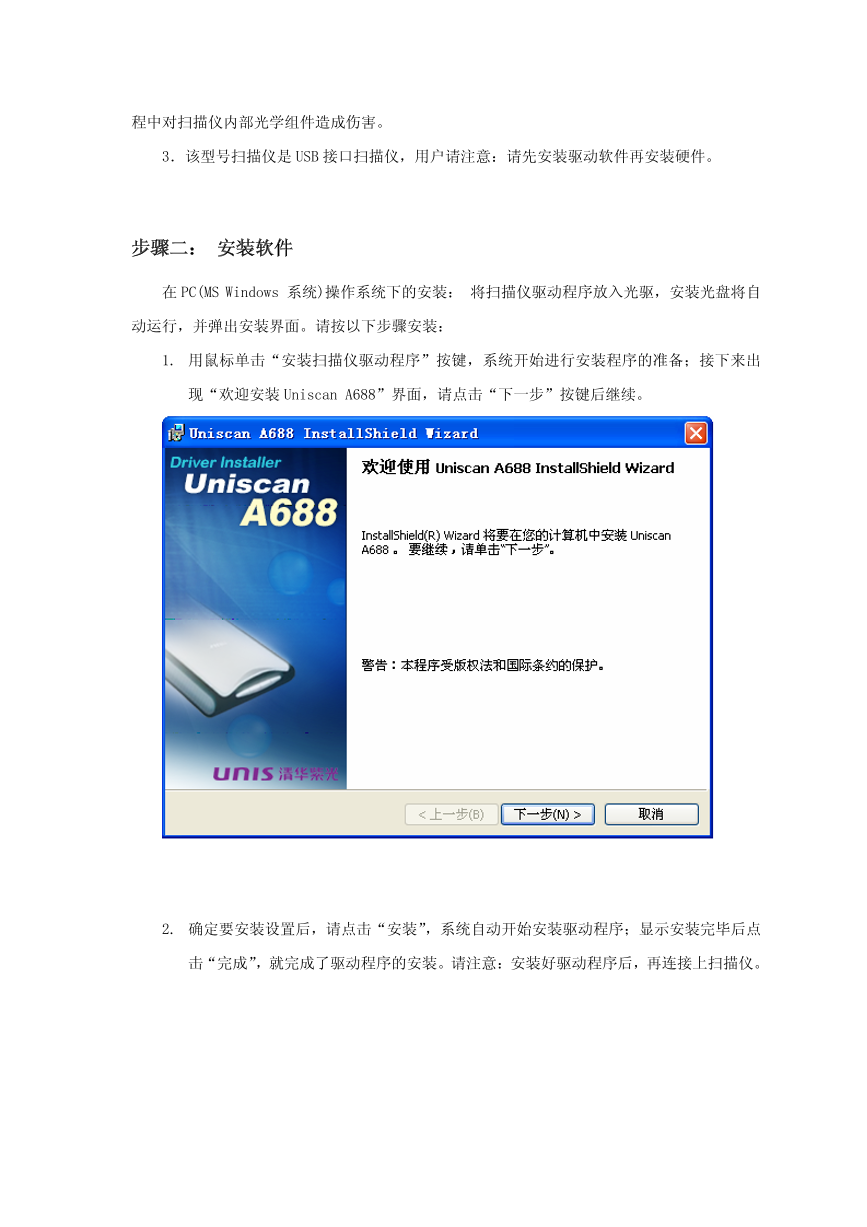

步骤二： 安装软件
在 PC(MS Windows 系统)操作系统下的安装： 将扫描仪驱动程序放入光驱，安装光盘将自
动运行，并弹出安装界面。请按以下步骤安装：
1. 用鼠标单击“安装扫描仪驱动程序”按键，系统开始进行安装程序的准备；接下来出
现“欢迎安装 Uniscan A688”界面，请点击“下一步”按键后继续。

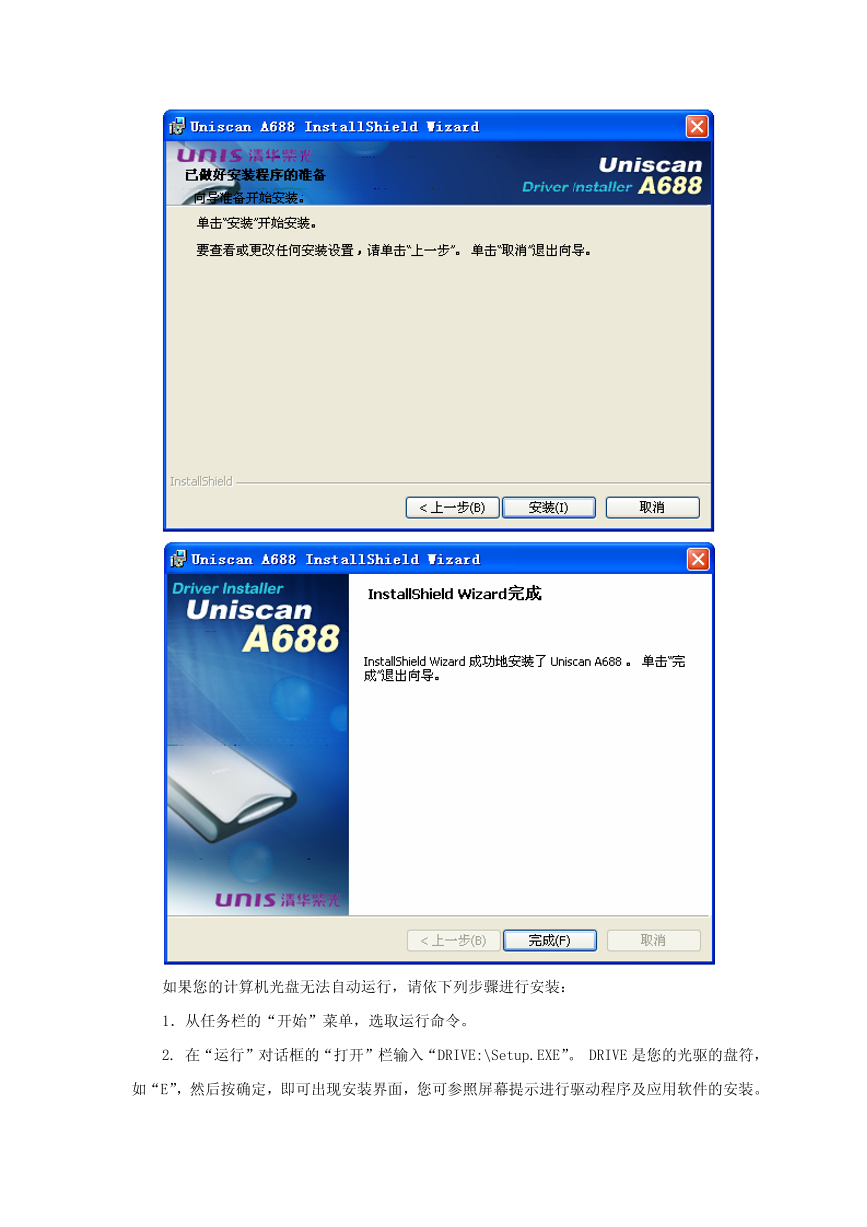

2. 确定要安装设置后，请点击“安装”，系统自动开始安装驱动程序；显示安装完毕后点
击“完成”，就完成了驱动程序的安装。请注意：安装好驱动程序后，再连接上扫描仪。
如果您的计算机光盘无法自动运行，请依下列步骤进行安装：
1．从任务栏的“开始”菜单，选取运行命令。
2. 在“运行”对话框的“打开”栏输入“DRIVE:\Setup.EXE”。 DRIVE 是您的光驱的盘符，
如“E”，然后按确定，即可出现安装界面，您可参照屏幕提示进行驱动程序及应用软件的安装。

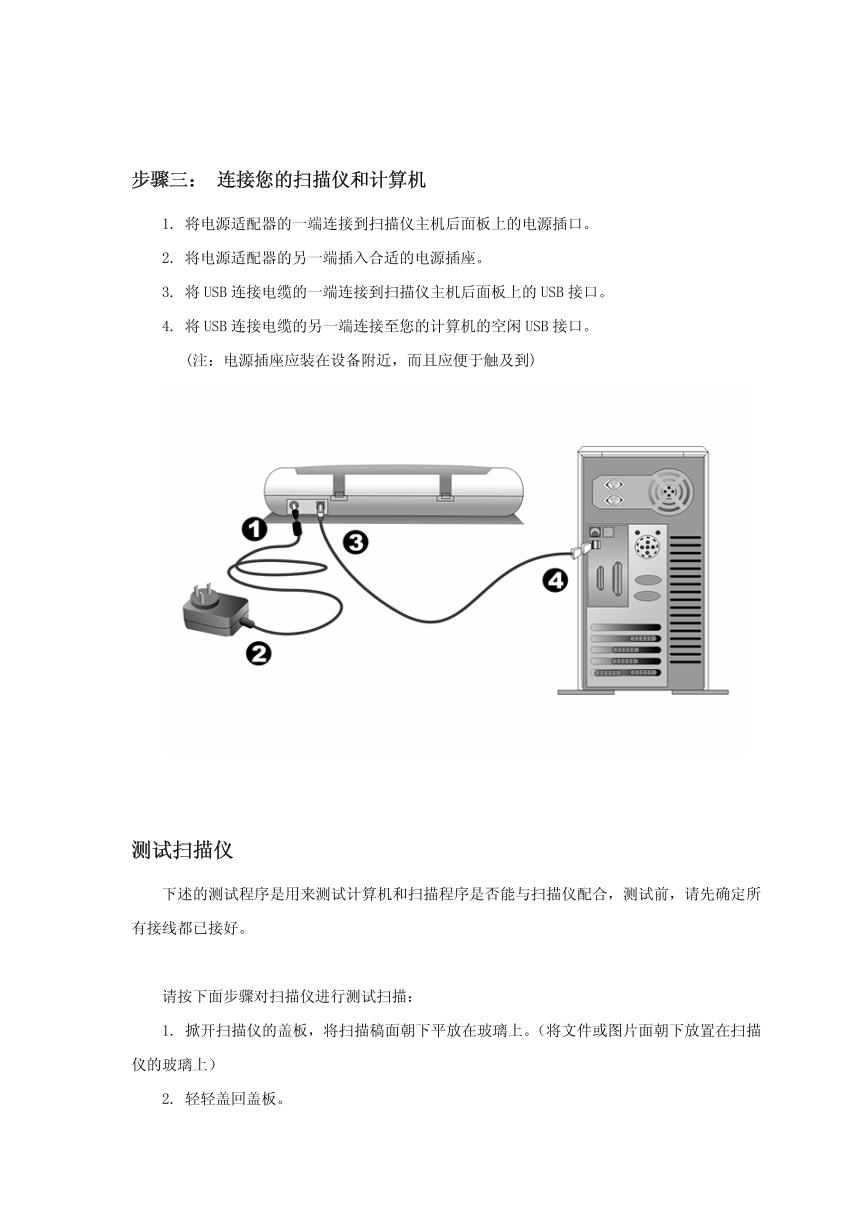

步骤三： 连接您的扫描仪和计算机
1. 将电源适配器的一端连接到扫描仪主机后面板上的电源插口。
2. 将电源适配器的另一端插入合适的电源插座。
3. 将 USB 连接电缆的一端连接到扫描仪主机后面板上的 USB 接口。
4. 将 USB 连接电缆的另一端连接至您的计算机的空闲 USB 接口。
(注：电源插座应装在设备附近，而且应便于触及到)
测试扫描仪
下述的测试程序是用来测试计算机和扫描程序是否能与扫描仪配合，测试前，请先确定所
有接线都已接好。
请按下面步骤对扫描仪进行测试扫描：
1. 掀开扫描仪的盖板，将扫描稿面朝下平放在玻璃上。（将文件或图片面朝下放置在扫描
仪的玻璃上）
2. 轻轻盖回盖板。

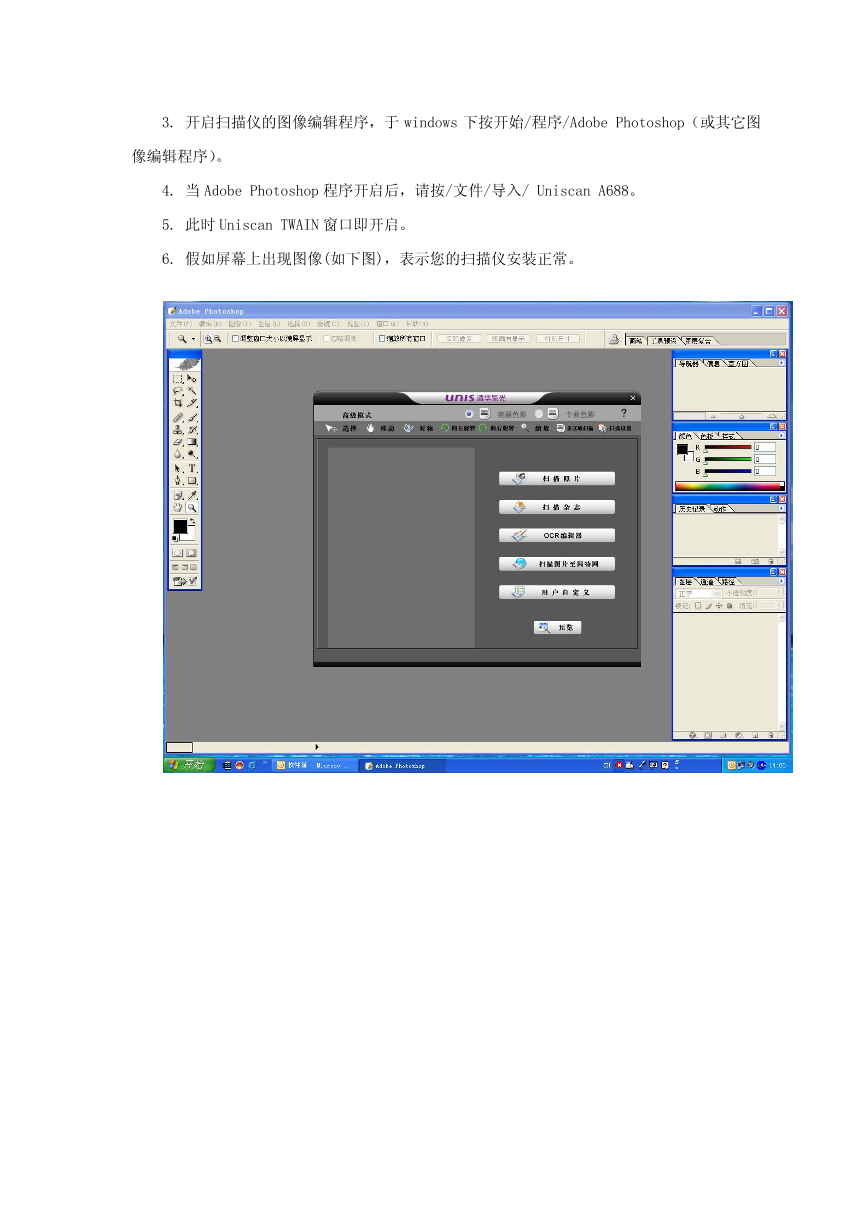

3. 开启扫描仪的图像编辑程序，于 windows 下按开始/程序/Adobe Photoshop（或其它图
像编辑程序）。
4. 当 Adobe Photoshop 程序开启后，请按/文件/导入/ Uniscan A688。
5. 此时 Uniscan TWAIN 窗口即开启。
6. 假如屏幕上出现图像(如下图)，表示您的扫描仪安装正常。
