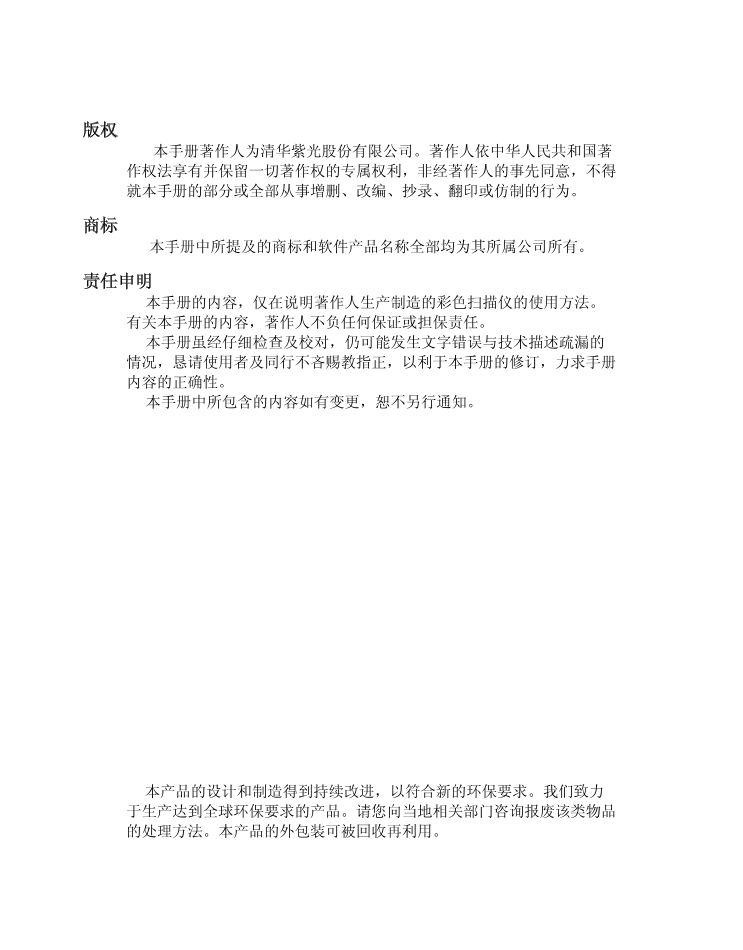

版权本手册著作人为清华紫光股份有限公司。著作人依中华人民共和国著作权法享有并保留一切著作权的专属权利，非经著作人的事先同意，不得就本手册的部分或全部从事增删、改编、抄录、翻印或仿制的行为。商标本手册中所提及的商标和软件产品名称全部均为其所属公司所有。责任申明本手册的内容，仅在说明著作人生产制造的彩色扫描仪的使用方法。有关本手册的内容，著作人不负任何保证或担保责任。本手册虽经仔细检查及校对，仍可能发生文字错误与技术描述疏漏的情况，恳请使用者及同行不吝赐教指正，以利于本手册的修订，力求手册内容的正确性。本手册中所包含的内容如有变更，恕不另行通知。本产品的设计和制造得到持续改进，以符合新的环保要求。我们致力于生产达到全球环保要求的产品。请您向当地相关部门咨询报废该类物品的处理方法。本产品的外包装可被回收再利用。

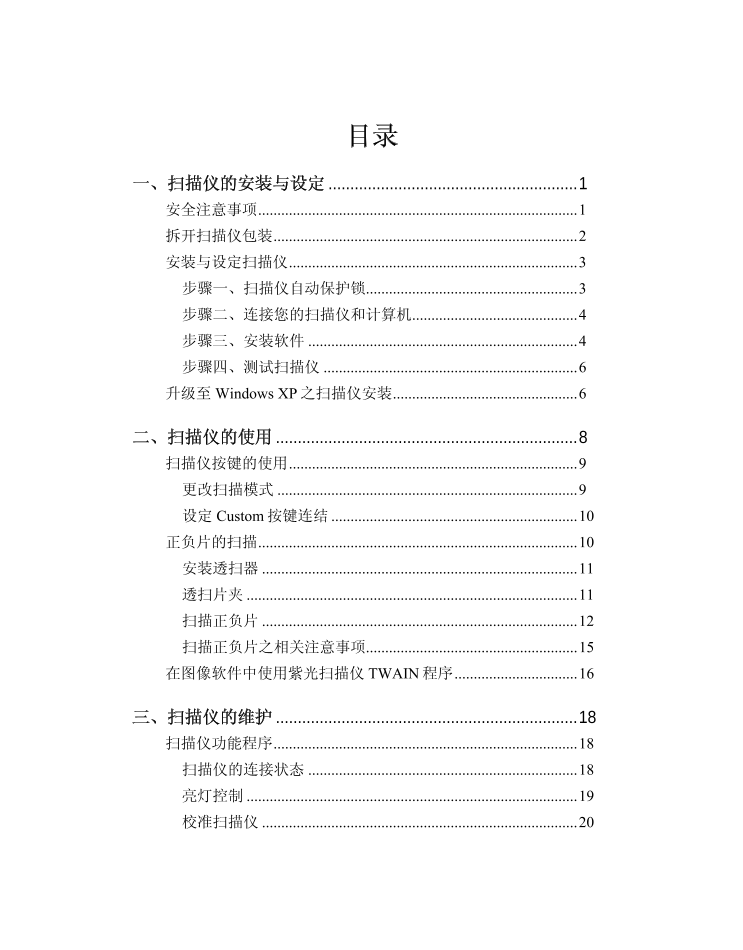

目录一、扫描仪的安装与设定 .........................................................1 安全注意事项...................................................................................1 拆开扫描仪包装...............................................................................2 安装与设定扫描仪...........................................................................3 步骤一、扫描仪自动保护锁.......................................................3 步骤二、连接您的扫描仪和计算机...........................................4 步骤三、安装软件 ......................................................................4 步骤四、测试扫描仪 ..................................................................6 升级至 Windows XP 之扫描仪安装................................................6 二、扫描仪的使用 .....................................................................8 扫描仪按键的使用...........................................................................9 更改扫描模式 ..............................................................................9 设定 Custom 按键连结 ................................................................10 正负片的扫描...................................................................................10 安装透扫器 ..................................................................................11 透扫片夹 ......................................................................................11 扫描正负片 ..................................................................................12 扫描正负片之相关注意事项.......................................................15 在图像软件中使用紫光扫描仪 TWAIN 程序 ................................16 三、扫描仪的维护 .....................................................................18 扫描仪功能程序...............................................................................18 扫描仪的连接状态 ......................................................................18 亮灯控制 ......................................................................................19 校准扫描仪 ..................................................................................20

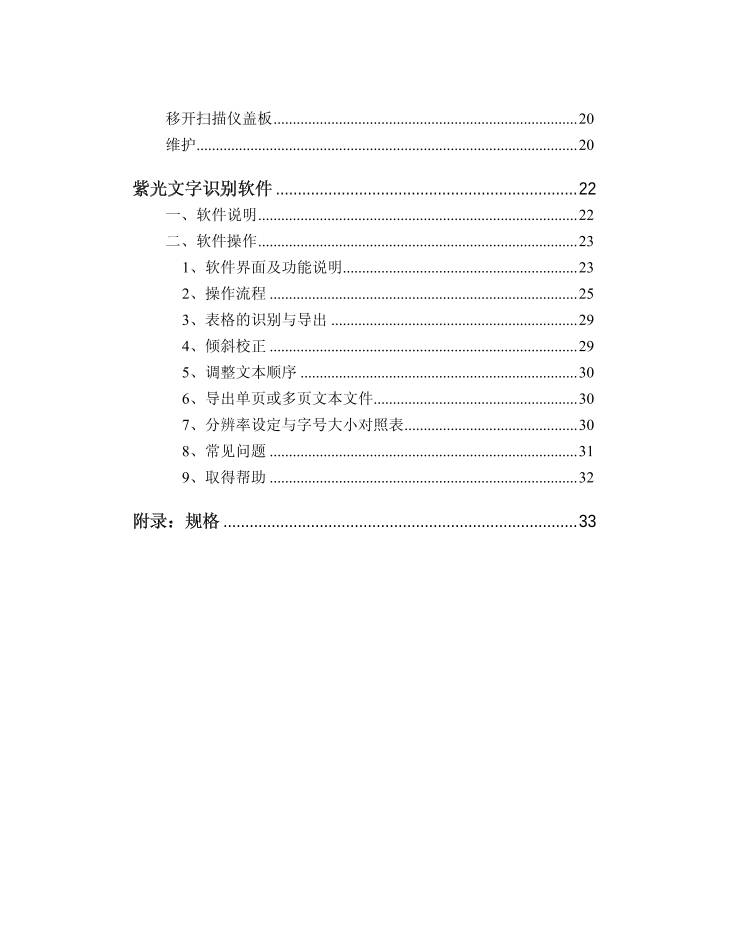

移开扫描仪盖板...............................................................................20 维护...................................................................................................20 紫光文字识别软件 .....................................................................22 一、软件说明...................................................................................22 二、软件操作...................................................................................23 1、软件界面及功能说明.............................................................23 2、操作流程 ................................................................................25 3、表格的识别与导出 ................................................................29 4、倾斜校正 ................................................................................29 5、调整文本顺序 ........................................................................30 6、导出单页或多页文本文件.....................................................30 7、分辨率设定与字号大小对照表.............................................30 8、常见问题 ................................................................................31 9、取得帮助 ................................................................................32 附录：规格 .................................................................................33

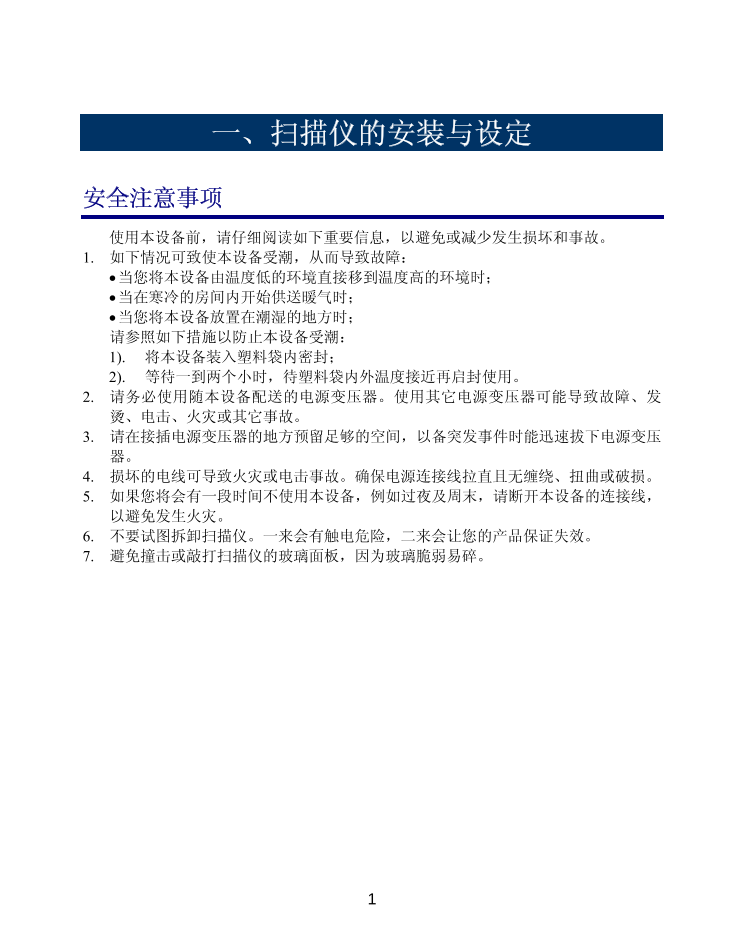

一、扫描仪的安装与设定安全注意事项使用本设备前，请仔细阅读如下重要信息，以避免或减少发生损坏和事故。 1. 如下情况可致使本设备受潮，从而导致故障： • 当您将本设备由温度低的环境直接移到温度高的环境时； • 当在寒冷的房间内开始供送暖气时； • 当您将本设备放置在潮湿的地方时；请参照如下措施以防止本设备受潮： 1). 将本设备装入塑料袋内密封； 2). 等待一到两个小时，待塑料袋内外温度接近再启封使用。 2. 请务必使用随本设备配送的电源变压器。使用其它电源变压器可能导致故障、发烫、电击、火灾或其它事故。 3. 请在接插电源变压器的地方预留足够的空间，以备突发事件时能迅速拔下电源变压器。 4. 损坏的电线可导致火灾或电击事故。确保电源连接线拉直且无缠绕、扭曲或破损。 5. 如果您将会有一段时间不使用本设备，例如过夜及周末，请断开本设备的连接线，以避免发生火灾。 6. 不要试图拆卸扫描仪。一来会有触电危险，二来会让您的产品保证失效。 7. 避免撞击或敲打扫描仪的玻璃面板，因为玻璃脆弱易碎。 1

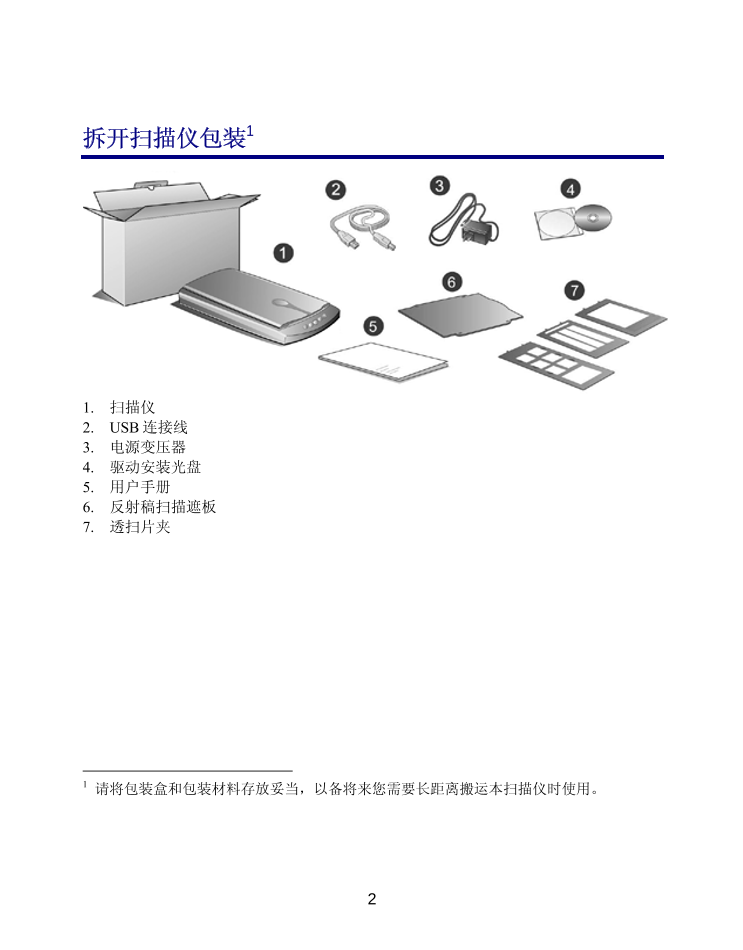

拆开扫描仪包装1 1. 扫描仪 2. USB 连接线 3. 电源变压器 4. 驱动安装光盘 5. 用户手册 6. 反射稿扫描遮板 7. 透扫片夹 1 请将包装盒和包装材料存放妥当，以备将来您需要长距离搬运本扫描仪时使用。 2

安装与设定扫描仪步骤一、扫描仪自动保护锁您所购买的扫描仪设计有一自动保护锁，可于搬运过程中保护光学组件。此自动保护锁开关位于扫描仪机体的下方（如下图所示），当扫描仪平放于桌面或其它平面时，保护锁即被向内压入，并自动解锁；当该自动保护锁向外弹出时，则又自动上锁。 • 请确认于开始扫描工作或设定时，扫描仪是平稳的放在平面上。注意 • 当您需要移动扫描仪时，请确认扫描仪的自动保护锁开关是向外弹出即上锁状态，以确保扫描仪光学组件不因搬运而受损。 3

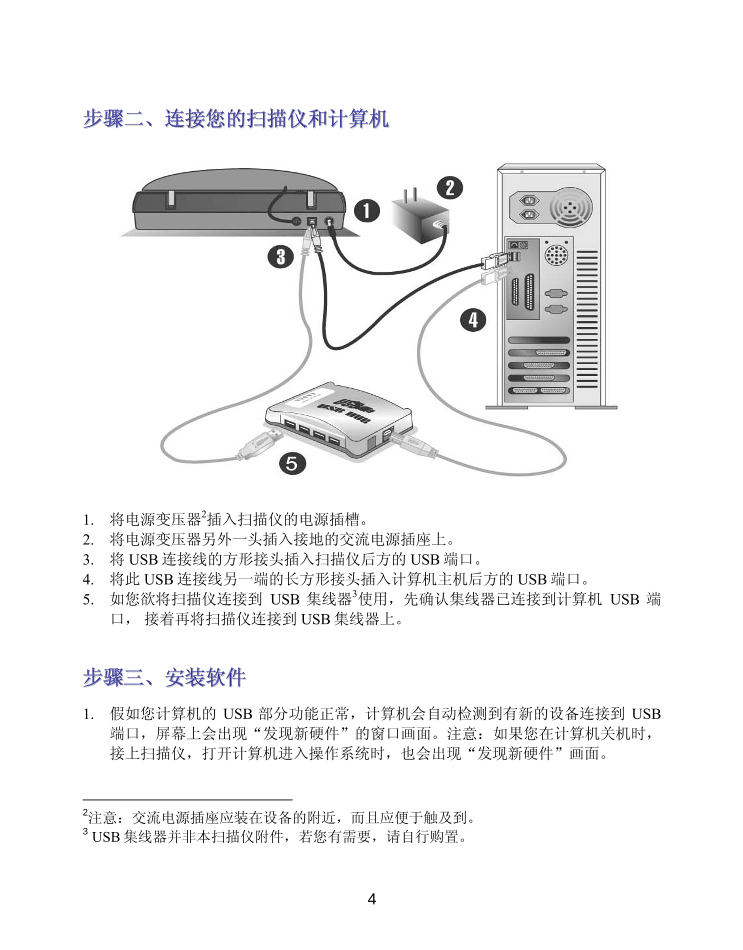

步骤二、连接您的扫描仪和计算机 1. 将电源变压器2插入扫描仪的电源插槽。 2. 将电源变压器另外一头插入接地的交流电源插座上。 3. 将 USB 连接线的方形接头插入扫描仪后方的 USB 端口。 4. 将此 USB 连接线另一端的长方形接头插入计算机主机后方的 USB 端口。 5. 如您欲将扫描仪连接到 USB 集线器3使用，先确认集线器已连接到计算机 USB 端口，接着再将扫描仪连接到 USB 集线器上。步骤三、安装软件 1. 假如您计算机的 USB 部分功能正常，计算机会自动检测到有新的设备连接到 USB 端口，屏幕上会出现“发现新硬件”的窗口画面。注意：如果您在计算机关机时，接上扫描仪，打开计算机进入操作系统时，也会出现“发现新硬件”画面。 2注意：交流电源插座应装在设备的附近，而且应便于触及到。 3 USB 集线器并非本扫描仪附件，若您有需要，请自行购置。 4

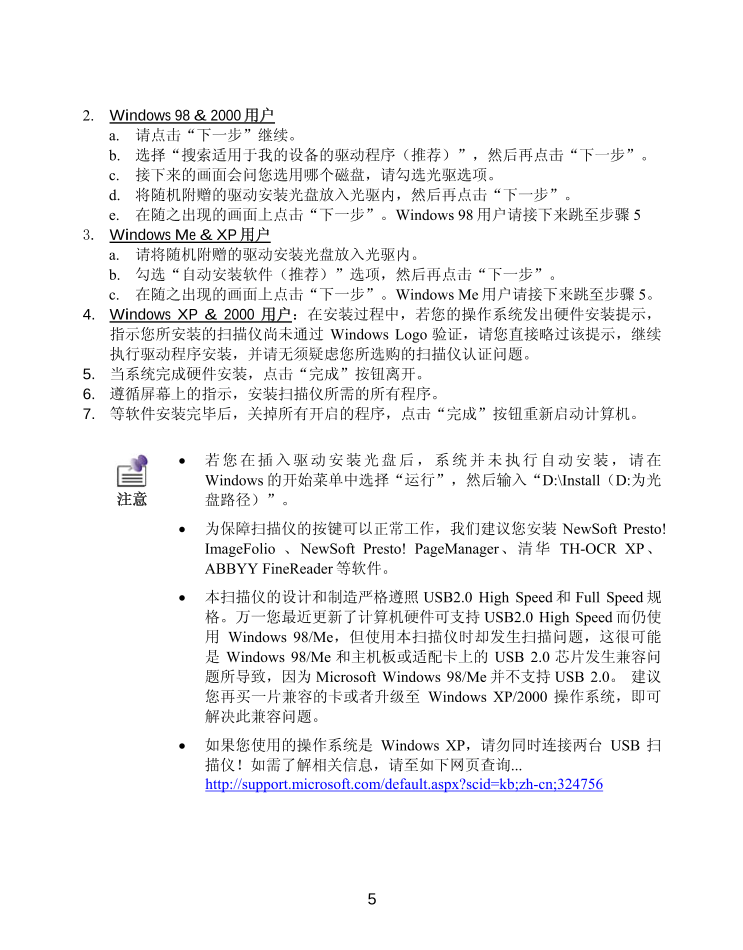

2. Windows 98 & 2000 用户 a. 请点击“下一步”继续。 b. 选择“搜索适用于我的设备的驱动程序（推荐）”，然后再点击“下一步”。 c. 接下来的画面会问您选用哪个磁盘，请勾选光驱选项。 d. 将随机附赠的驱动安装光盘放入光驱内，然后再点击“下一步”。 e. 在随之出现的画面上点击“下一步”。Windows 98 用户请接下来跳至步骤 5 3. Windows Me & XP 用户 a. 请将随机附赠的驱动安装光盘放入光驱内。 b. 勾选“自动安装软件（推荐）”选项，然后再点击“下一步”。 c. 在随之出现的画面上点击“下一步”。Windows Me 用户请接下来跳至步骤 5。 4. Windows XP & 2000 用户：在安装过程中，若您的操作系统发出硬件安装提示，指示您所安装的扫描仪尚未通过 Windows Logo 验证，请您直接略过该提示，继续执行驱动程序安装，并请无须疑虑您所选购的扫描仪认证问题。 5. 当系统完成硬件安装，点击“完成”按钮离开。 6. 遵循屏幕上的指示，安装扫描仪所需的所有程序。 7. 等软件安装完毕后，关掉所有开启的程序，点击“完成”按钮重新启动计算机。 • 若您在插入驱动安装光盘后，系统并未执行自动安装，请在 Windows 的开始菜单中选择“运行”，然后输入“D:\Install（D:为光注意盘路径）”。 • 为保障扫描仪的按键可以正常工作，我们建议您安装 NewSoft Presto! ImageFolio 、NewSoft Presto! PageManager、清华 TH-OCR XP、 ABBYY FineReader 等软件。 • 本扫描仪的设计和制造严格遵照 USB2.0 High Speed 和 Full Speed 规格。万一您最近更新了计算机硬件可支持 USB2.0 High Speed 而仍使用 Windows 98/Me，但使用本扫描仪时却发生扫描问题，这很可能是 Windows 98/Me 和主机板或适配卡上的 USB 2.0 芯片发生兼容问题所导致，因为 Microsoft Windows 98/Me 并不支持 USB 2.0。建议您再买一片兼容的卡或者升级至 Windows XP/2000 操作系统，即可解决此兼容问题。 • 如果您使用的操作系统是 Windows XP，请勿同时连接两台 USB 扫描仪！如需了解相关信息，请至如下网页查询... http://support.microsoft.com/default.aspx?scid=kb;zh-cn;324756 5
