2.23inch OLED HAT 2.23inch OLED HAT 用户手册产品概述本产品是专为树莓派设计的 2.23 寸 OLED 显示屏，分辨率为 128*32，带有内部控制器和树莓派接口，同时也引出 IIC 与 SPI 的通信接口，方便用户与 STM32 等主控芯片对屏幕进行控制。该屏幕可使用 SPI 或 I2C 进行控制（出厂默认使用 SPI 进行通信），用户可以通过更改屏幕后面的电阻进而切换屏幕的通信方式，提供基于 BCM2835、WiringPi 、Python 库的树莓派例程，STM32 例程及 Arduino 例程。版本：V1.0.0，日期：2019 年 08 月 15 日 1

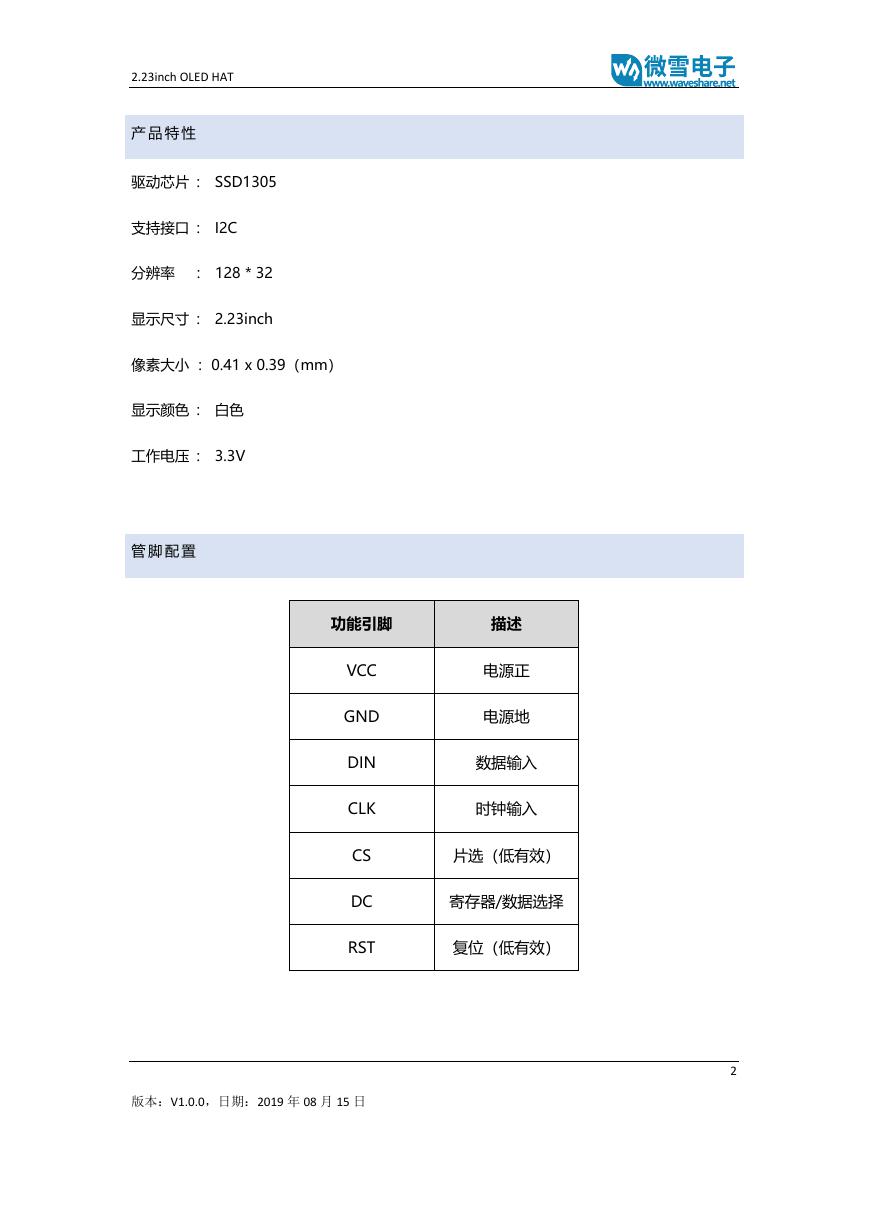

2.23inch OLED HAT 产品特性驱动芯片 : SSD1305 支持接口 : I2C 分辨率 : 128 * 32 显示尺寸 : 2.23inch 像素大小：0.41 x 0.39（mm）显示颜色 : 白色工作电压 : 3.3V 管脚配置功能引脚描述 VCC GND DIN CLK CS DC 电源正电源地数据输入时钟输入片选（低有效）寄存器/数据选择 RST 复位（低有效）版本：V1.0.0，日期：2019 年 08 月 15 日 2

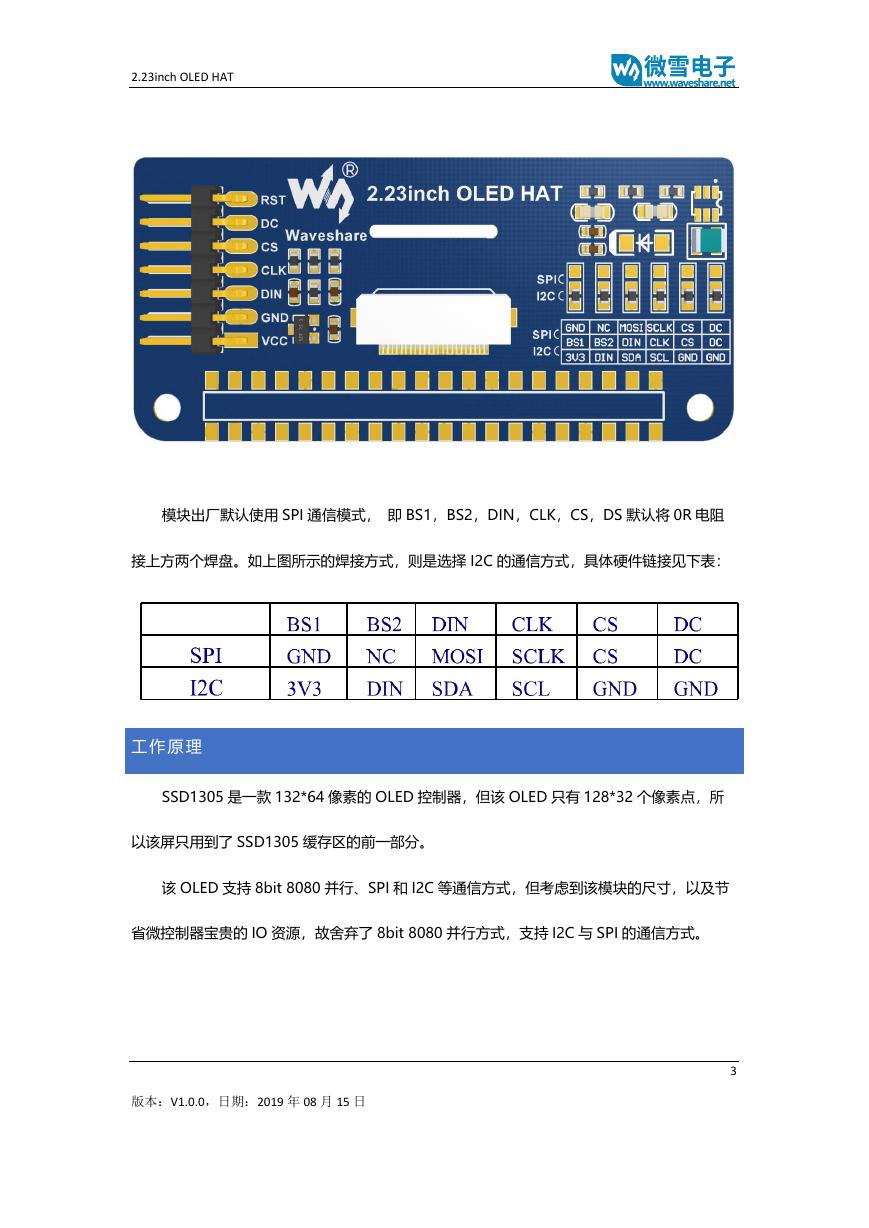

2.23inch OLED HAT 模块出厂默认使用 SPI 通信模式，即 BS1，BS2，DIN，CLK，CS，DS 默认将 0R 电阻接上方两个焊盘。如上图所示的焊接方式，则是选择 I2C 的通信方式，具体硬件链接见下表：工作原理 SSD1305 是一款 132*64 像素的 OLED 控制器，但该 OLED 只有 128*32 个像素点，所以该屏只用到了 SSD1305 缓存区的前一部分。该 OLED 支持 8bit 8080 并行、SPI 和 I2C 等通信方式，但考虑到该模块的尺寸，以及节省微控制器宝贵的 IO 资源，故舍弃了 8bit 8080 并行方式，支持 I2C 与 SPI 的通信方式。版本：V1.0.0，日期：2019 年 08 月 15 日 3

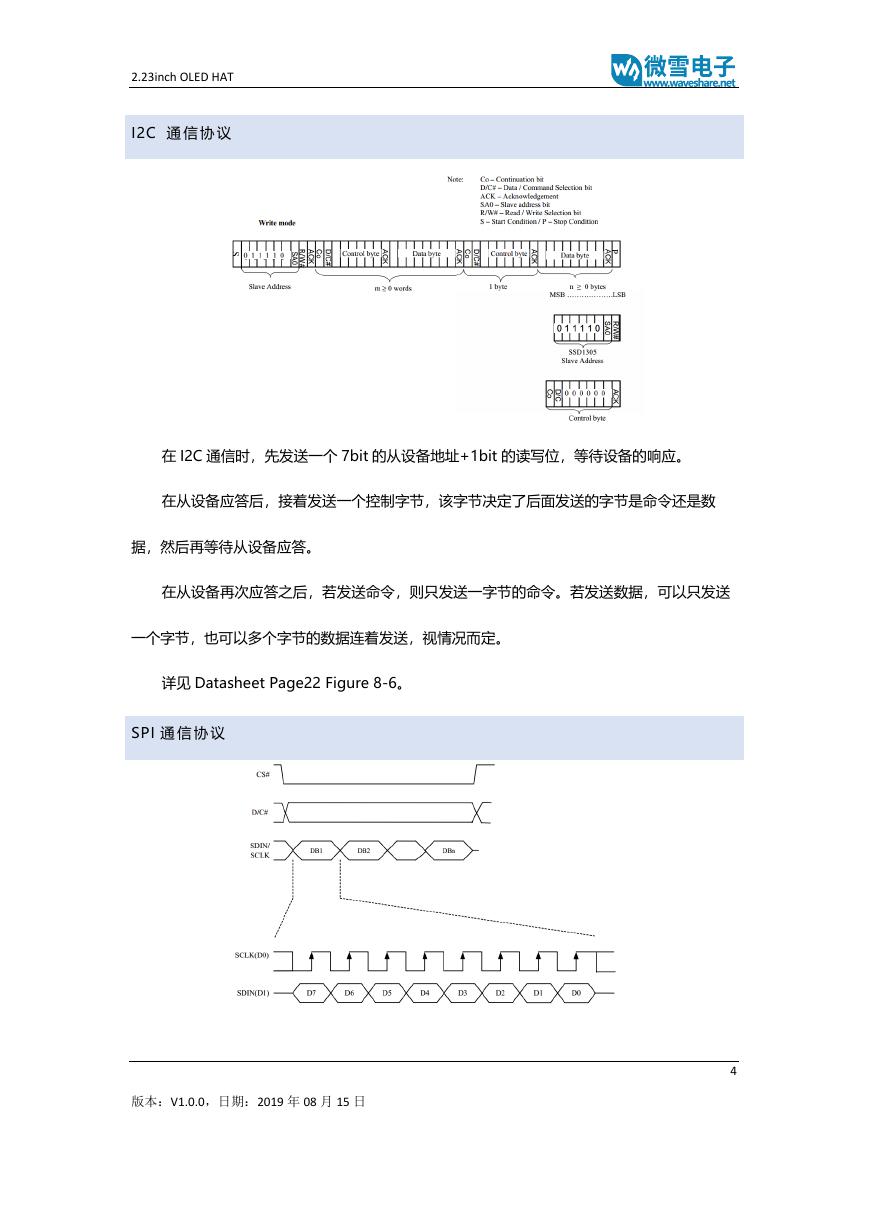

2.23inch OLED HAT I2C 通信协议在 I2C 通信时，先发送一个 7bit 的从设备地址+1bit 的读写位，等待设备的响应。在从设备应答后，接着发送一个控制字节，该字节决定了后面发送的字节是命令还是数据，然后再等待从设备应答。在从设备再次应答之后，若发送命令，则只发送一字节的命令。若发送数据，可以只发送一个字节，也可以多个字节的数据连着发送，视情况而定。详见 Datasheet Page22 Figure 8-6。 SPI 通信协议版本：V1.0.0，日期：2019 年 08 月 15 日 4

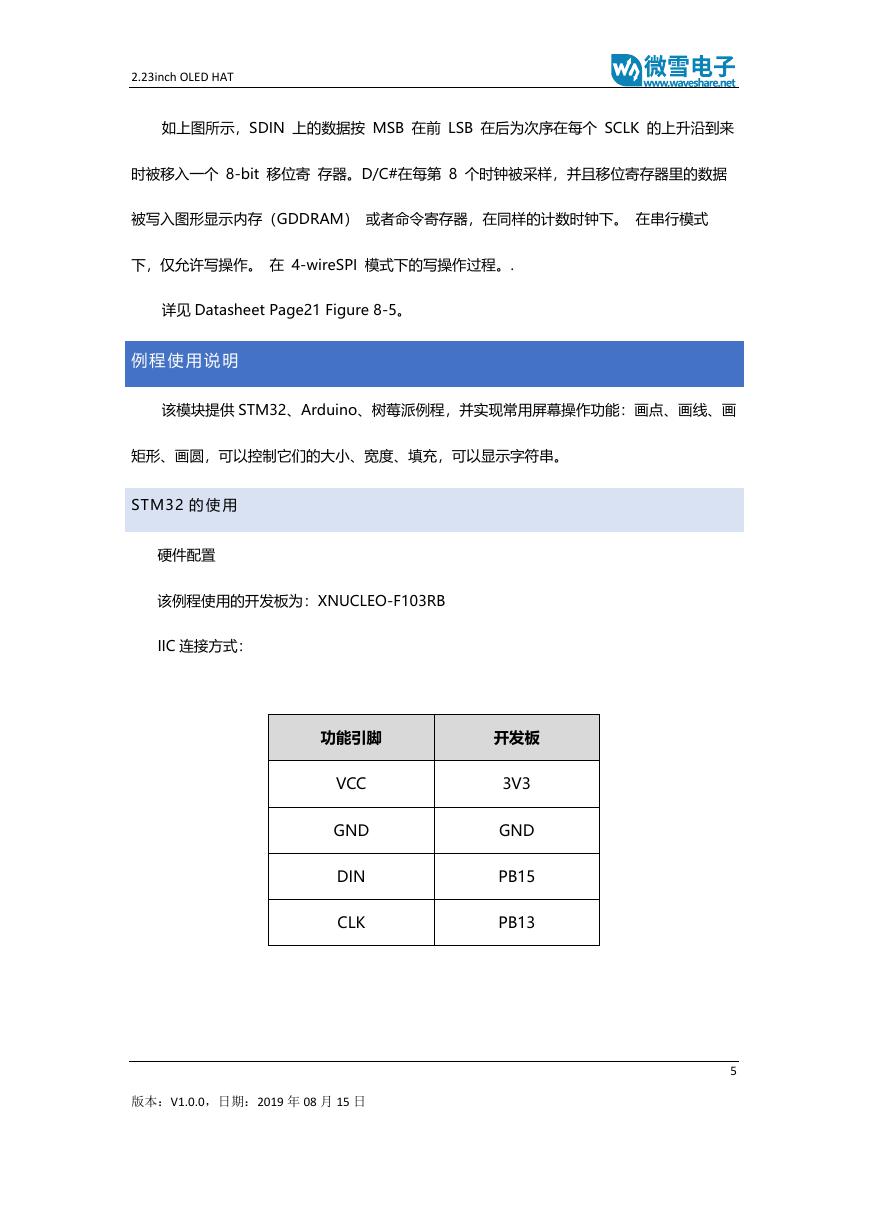

2.23inch OLED HAT 如上图所示，SDIN 上的数据按 MSB 在前 LSB 在后为次序在每个 SCLK 的上升沿到来时被移入一个 8-bit 移位寄存器。D/C#在每第 8 个时钟被采样，并且移位寄存器里的数据被写入图形显示内存（GDDRAM）或者命令寄存器，在同样的计数时钟下。在串行模式下，仅允许写操作。在 4-wireSPI 模式下的写操作过程。. 详见 Datasheet Page21 Figure 8-5。例程使用说明该模块提供 STM32、Arduino、树莓派例程，并实现常用屏幕操作功能：画点、画线、画矩形、画圆，可以控制它们的大小、宽度、填充，可以显示字符串。 STM32 的使用硬件配置该例程使用的开发板为：XNUCLEO-F103RB IIC 连接方式：功能引脚开发板 VCC GND DIN CLK 3V3 GND PB15 PB13 版本：V1.0.0，日期：2019 年 08 月 15 日 5

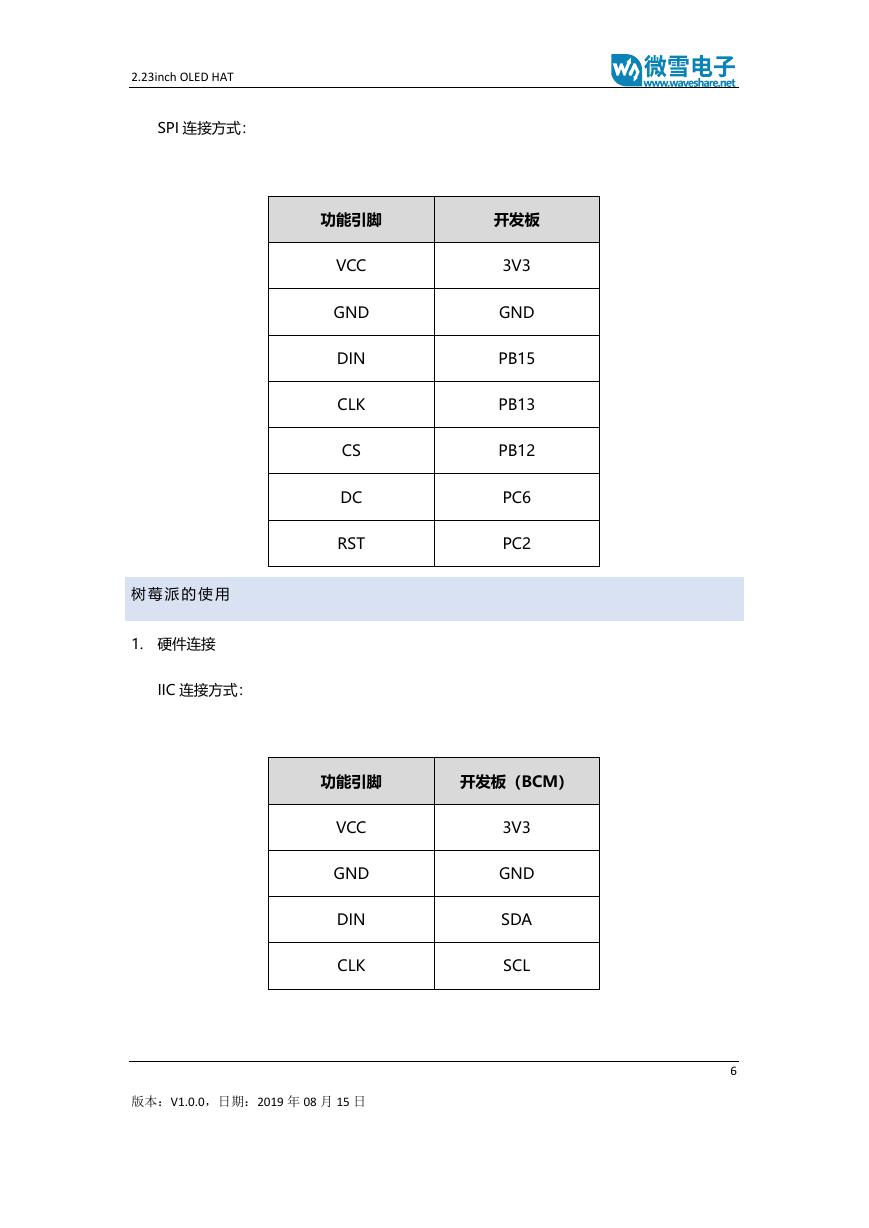

2.23inch OLED HAT SPI 连接方式：功能引脚开发板 VCC GND DIN CLK CS DC RST 3V3 GND PB15 PB13 PB12 PC6 PC2 功能引脚开发板（BCM） VCC GND DIN CLK 3V3 GND SDA SCL 树莓派的使用 1. 硬件连接 IIC 连接方式：版本：V1.0.0，日期：2019 年 08 月 15 日 6

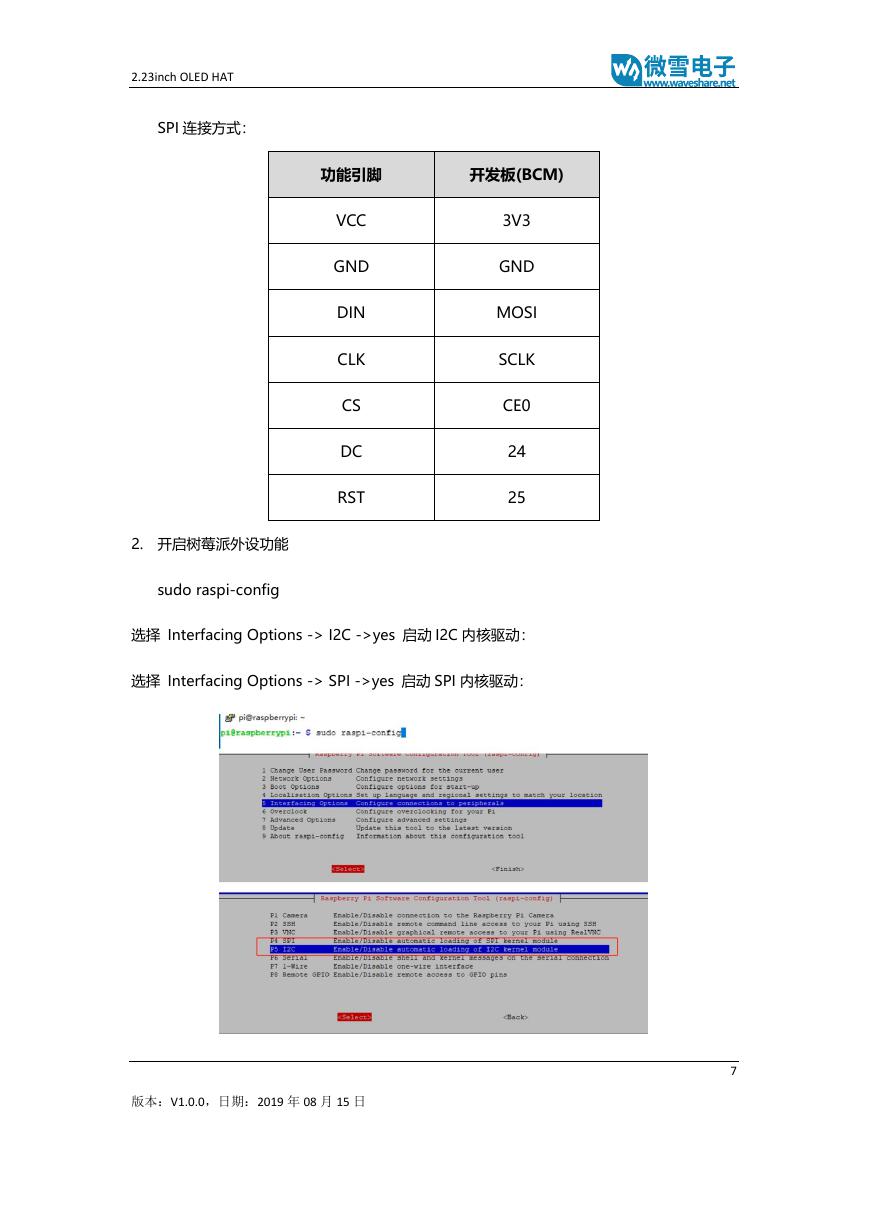

2.23inch OLED HAT SPI 连接方式：功能引脚开发板(BCM) VCC GND DIN CLK CS DC RST 3V3 GND MOSI SCLK CE0 24 25 2. 开启树莓派外设功能 sudo raspi-config 选择 Interfacing Options -> I2C ->yes 启动 I2C 内核驱动：选择 Interfacing Options -> SPI ->yes 启动 SPI 内核驱动：版本：V1.0.0，日期：2019 年 08 月 15 日 7

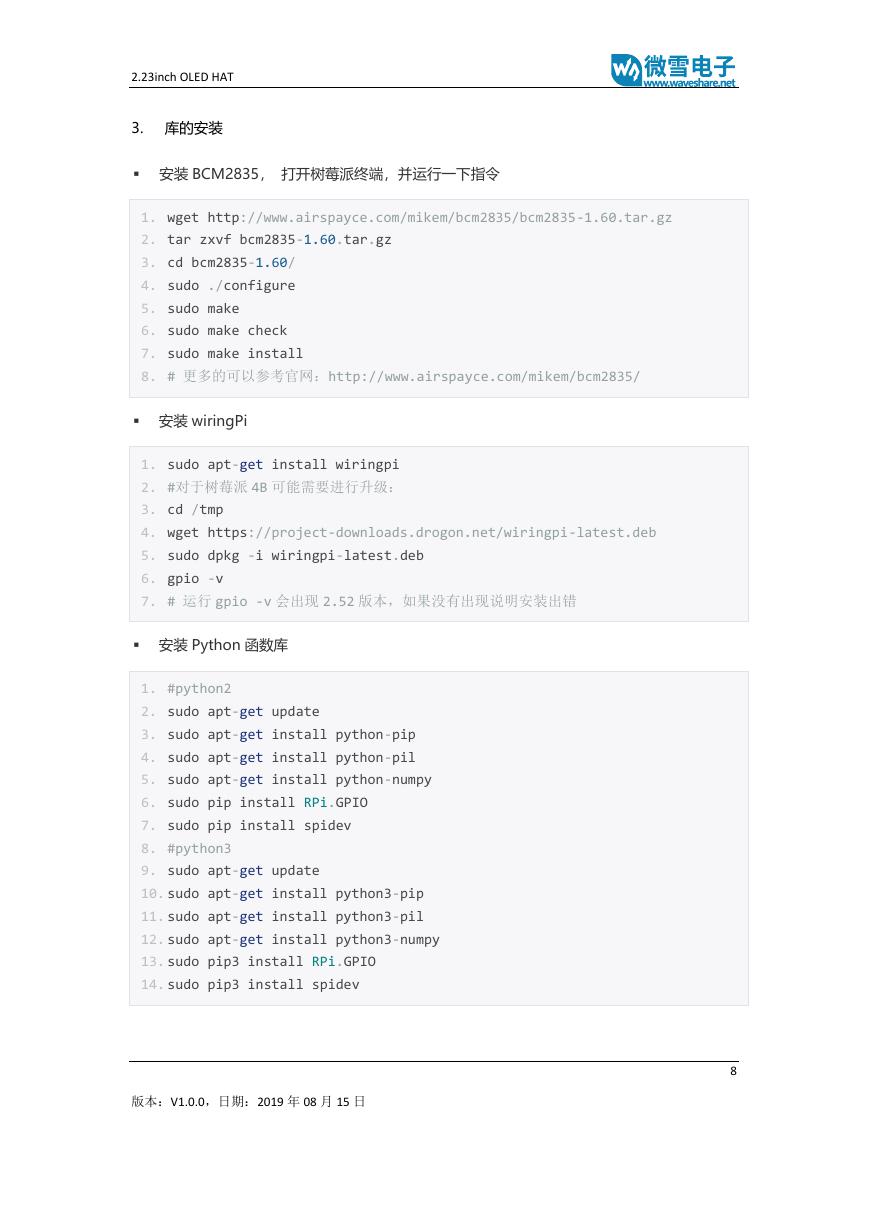

2.23inch OLED HAT 3. 库的安装 ▪ 安装 BCM2835，打开树莓派终端，并运行一下指令 1. wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.60.tar.gz 2. tar zxvf bcm2835-1.60.tar.gz 3. cd bcm2835-1.60/ 4. sudo ./configure 5. sudo make 6. sudo make check 7. sudo make install 8. # 更多的可以参考官网：http://www.airspayce.com/mikem/bcm2835/ ▪ 安装 wiringPi 1. sudo apt-get install wiringpi 2. #对于树莓派 4B 可能需要进行升级： 3. cd /tmp 4. wget https://project-downloads.drogon.net/wiringpi-latest.deb 5. sudo dpkg -i wiringpi-latest.deb 6. gpio -v 7. # 运行 gpio -v 会出现 2.52 版本，如果没有出现说明安装出错 ▪ 安装 Python 函数库 1. #python2 2. sudo apt-get update 3. sudo apt-get install python-pip 4. sudo apt-get install python-pil 5. sudo apt-get install python-numpy 6. sudo pip install RPi.GPIO 7. sudo pip install spidev 8. #python3 9. sudo apt-get update 10. sudo apt-get install python3-pip 11. sudo apt-get install python3-pil 12. sudo apt-get install python3-numpy 13. sudo pip3 install RPi.GPIO 14. sudo pip3 install spidev 版本：V1.0.0，日期：2019 年 08 月 15 日 8
