    DVK501 用户手册 产 品 特 点 微雪电子 WAVESHARE ELECTRONICS DVK501 用户手册  板子集成了单片机开发中常用到的各类外围器件  提供各类 MCU 的 C 驱动程序（目前已提供：AVR、STM8、C8051F...） 版本：V0.1，日期：2015 年 05 月 28 日 1
    DVK501 用户手册 目 录 微雪电子 WAVESHARE ELECTRONICS 产品特点................................................................................................................................................... 1 1. 有编号标题 1....................................................................................................................................1 1.1. 有编号标题 2....................................................................................................................... 1 1.1.1. 有编号标题 3...........................................................................................................1 2. 有编号标题 1....................................................................................................................................1 2.1. 有编号标题 2....................................................................................................................... 1 2.1.1. 有编号标题 3...........................................................................................................2 1. DVK501 简 介 1.1. 设 计 概 述 学习过单片机的朋友估计都有这样的体验：市面上若干种的开发板，很多板子都是直接把各类外 设固定集成在一块开发板上，这样的板子可能初学者一开始接触单片机可以省去很多自己接线的 麻烦（因为很多都是电路板焊接好的了），然而这样的设计有两个很大的弊端： 1、不利于初学者掌握板上外设器件的硬件设计和扩展，等初学者要自己 DIY 就会诸多问题 2、不利于资源的循环利用，板上的外设器件如果都焊死到板子上，那么自己做单片机设计时这 些外设器件就用不了了。 而 DVK501 采用了外设器件模块化，输入输出接口规范话，与主控单片机分离开的设计理念不仅 能使得开发者更容易掌握各类外设的精髓，同时也方便设计人员扩展开发各种功能。 版本：V0.1，日期：2015 年 05 月 28 日 2

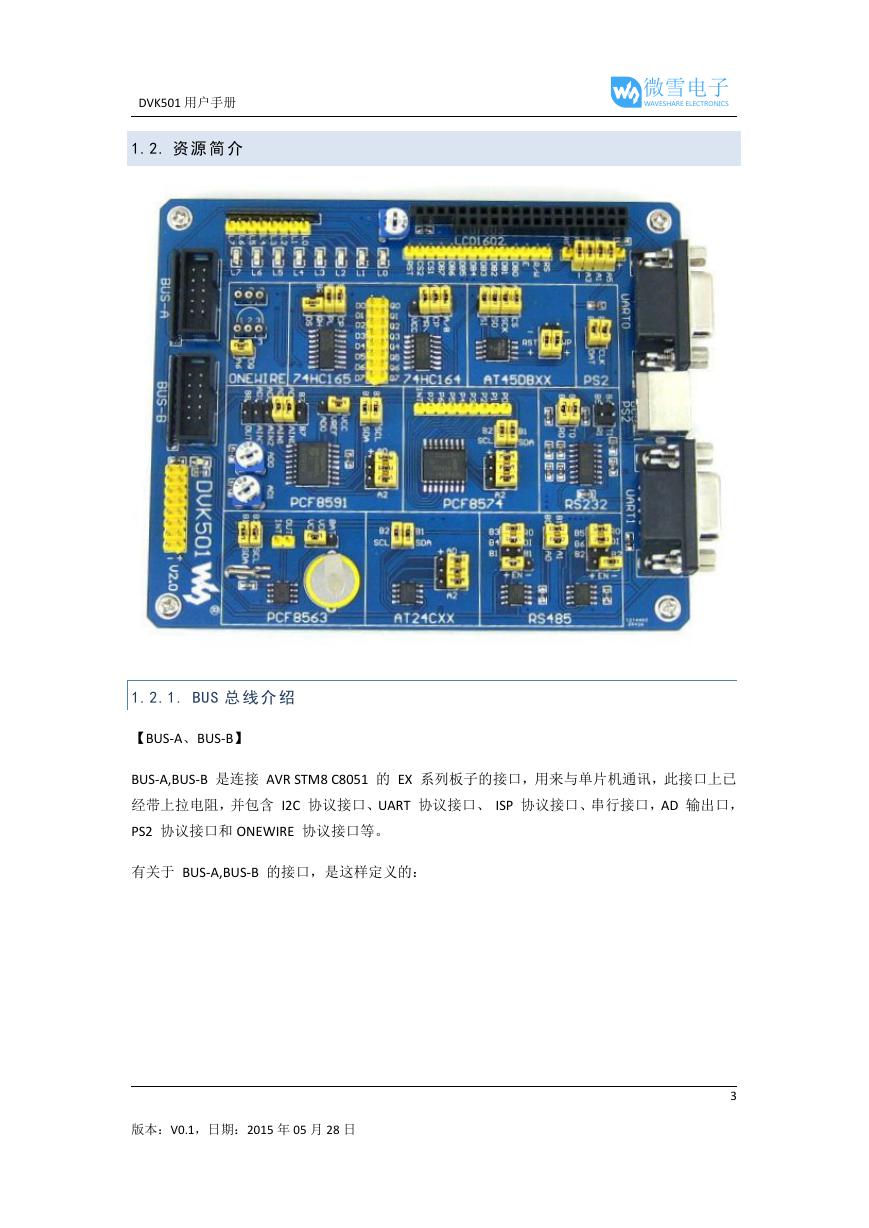

    DVK501 用户手册 1.2. 资 源 简 介 微雪电子 WAVESHARE ELECTRONICS 1.2.1. BUS 总 线 介 绍 【BUS-A、BUS-B】 BUS-A,BUS-B 是连接 AVR STM8 C8051 的 EX 系列板子的接口，用来与单片机通讯，此接口上已 经带上拉电阻，并包含 I2C 协议接口、UART 协议接口、 ISP 协议接口、串行接口，AD 输出口， PS2 协议接口和 ONEWIRE 协议接口等。 有关于 BUS-A,BUS-B 的接口，是这样定义的： 版本：V0.1，日期：2015 年 05 月 28 日 3

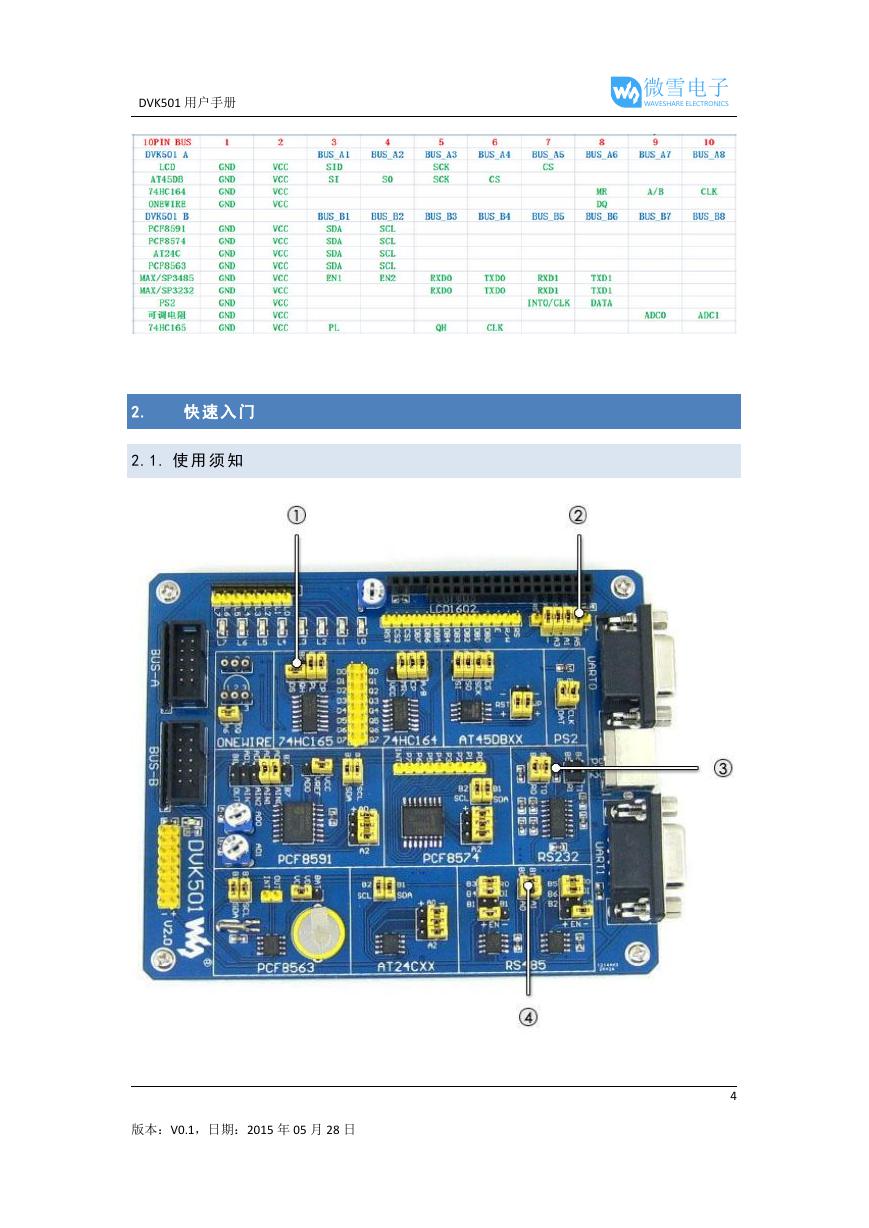

    DVK501 用户手册 微雪电子 WAVESHARE ELECTRONICS 2. 快 速 入 门 2.1. 使 用 须 知 版本：V0.1，日期：2015 年 05 月 28 日 4

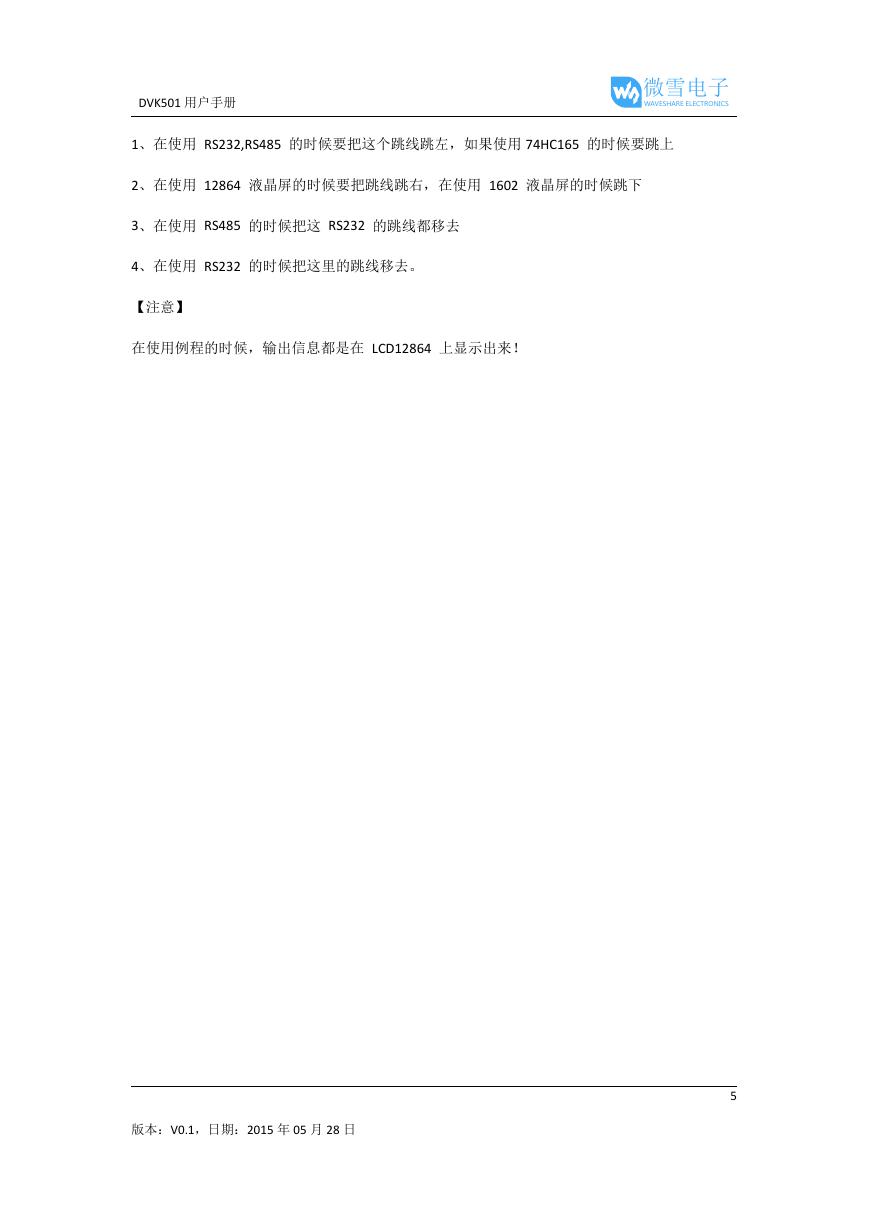

    DVK501 用户手册 微雪电子 WAVESHARE ELECTRONICS 1、在使用 RS232,RS485 的时候要把这个跳线跳左，如果使用 74HC165 的时候要跳上 2、在使用 12864 液晶屏的时候要把跳线跳右，在使用 1602 液晶屏的时候跳下 3、在使用 RS485 的时候把这 RS232 的跳线都移去 4、在使用 RS232 的时候把这里的跳线移去。 【注意】 在使用例程的时候，输出信息都是在 LCD12864 上显示出来！ 版本：V0.1，日期：2015 年 05 月 28 日 5
