2022-2023学年湖北省武汉市洪山区九年级上学期物理期末试题及答案.doc

发布时间：2024-04-01 发布人：admin 分类：说明书 资料大小：2.56M 资料格式：doc 举报 版权申诉
第1页 / 共19页
第2页 / 共19页
第3页 / 共19页
第4页 / 共19页
第5页 / 共19页
第6页 / 共19页
第7页 / 共19页
第8页 / 共19页
资料共19页，剩余部分请下载后查看

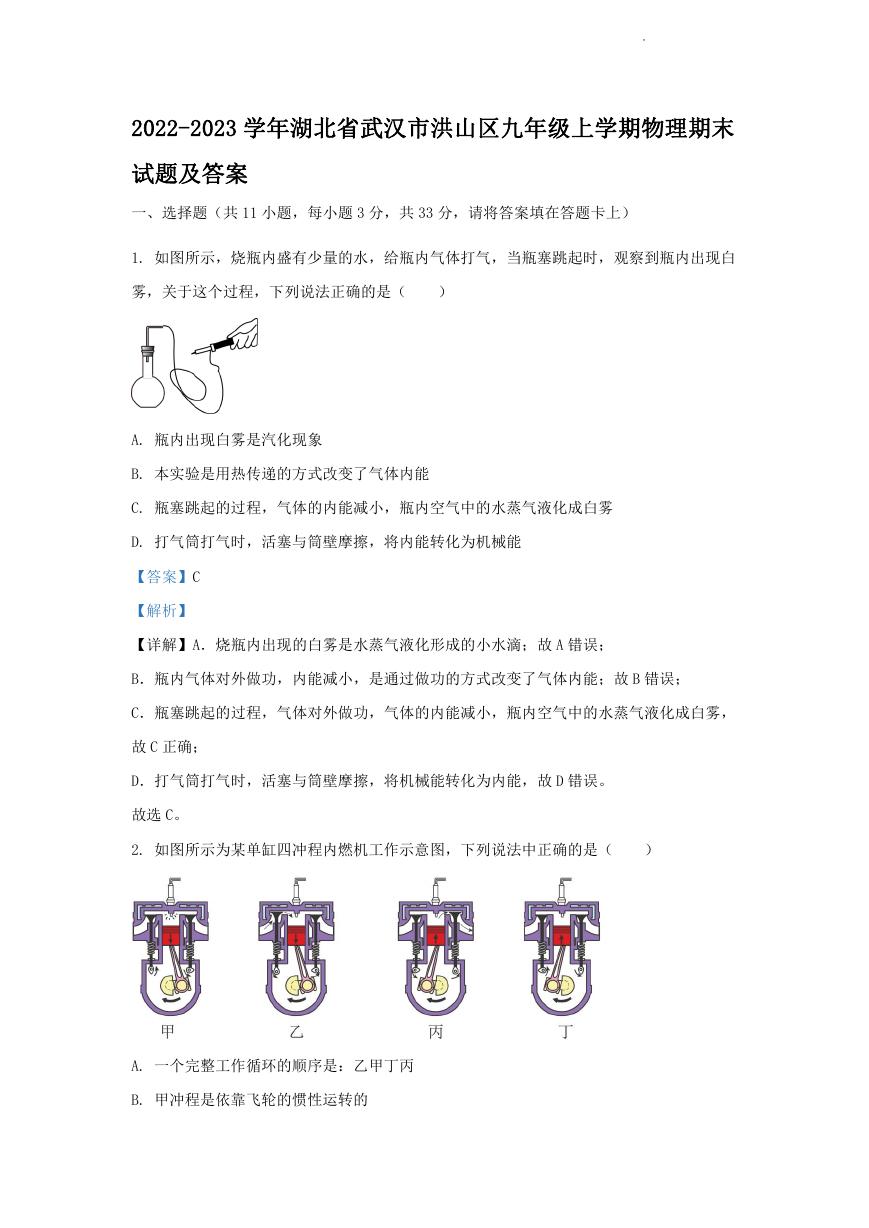

    2022-2023 学年湖北省武汉市洪山区九年级上学期物理期末 试题及答案 一、选择题（共 11 小题，每小题 3 分，共 33 分，请将答案填在答题卡上） 1. 如图所示，烧瓶内盛有少量的水，给瓶内气体打气，当瓶塞跳起时，观察到瓶内出现白 雾，关于这个过程，下列说法正确的是（ ） A. 瓶内出现白雾是汽化现象 B. 本实验是用热传递的方式改变了气体内能 C. 瓶塞跳起的过程，气体的内能减小，瓶内空气中的水蒸气液化成白雾 D. 打气筒打气时，活塞与筒壁摩擦，将内能转化为机械能 【答案】C 【解析】 【详解】A．烧瓶内出现的白雾是水蒸气液化形成的小水滴；故 A 错误； B．瓶内气体对外做功，内能减小，是通过做功的方式改变了气体内能；故 B 错误； C．瓶塞跳起的过程，气体对外做功，气体的内能减小，瓶内空气中的水蒸气液化成白雾， 故 C 正确； D．打气筒打气时，活塞与筒壁摩擦，将机械能转化为内能，故 D 错误。 故选 C。 2. 如图所示为某单缸四冲程内燃机工作示意图，下列说法中正确的是（ ） A. 一个完整工作循环的顺序是：乙甲丁丙 B. 甲冲程是依靠飞轮的惯性运转的 学科 网（北 京）股 份有限 公司

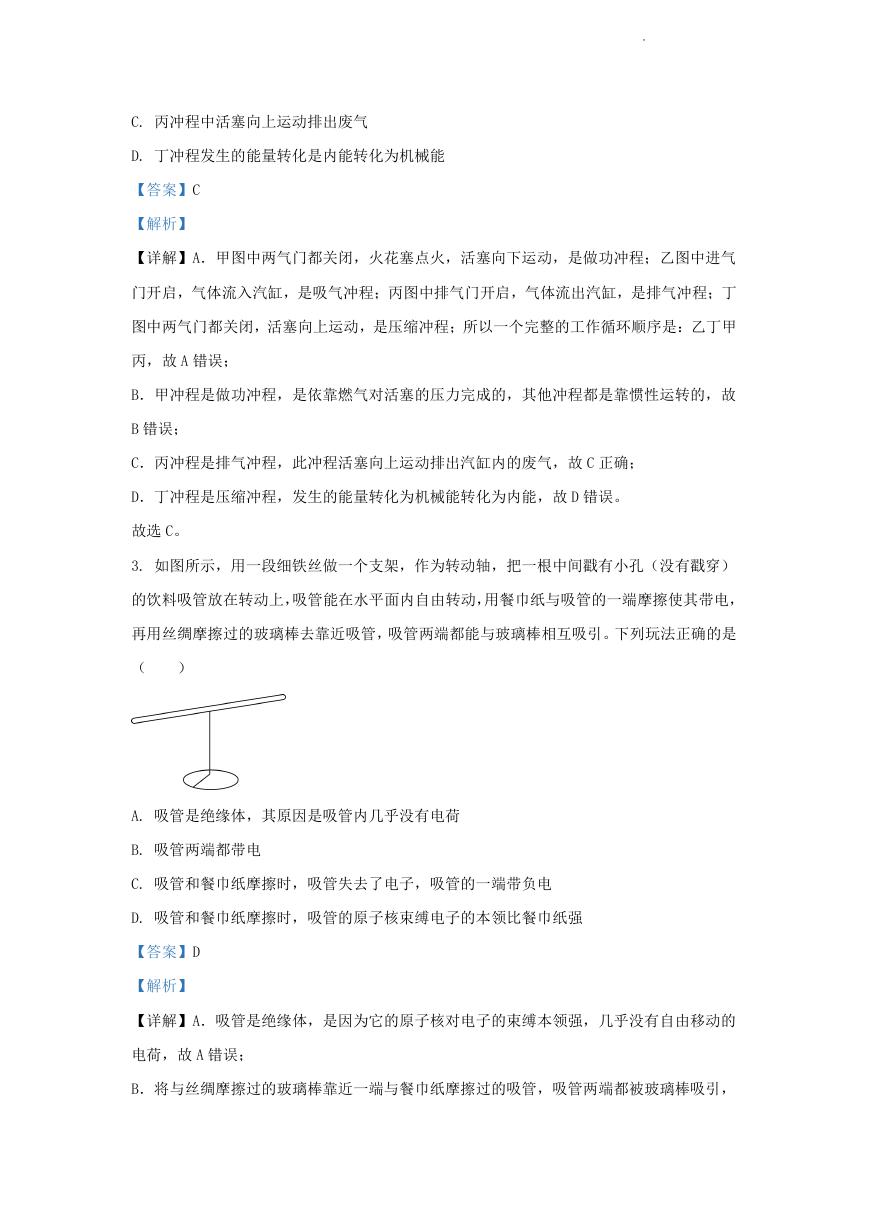

    C. 丙冲程中活塞向上运动排出废气 D. 丁冲程发生的能量转化是内能转化为机械能 【答案】C 【解析】 【详解】A．甲图中两气门都关闭，火花塞点火，活塞向下运动，是做功冲程；乙图中进气 门开启，气体流入汽缸，是吸气冲程；丙图中排气门开启，气体流出汽缸，是排气冲程；丁 图中两气门都关闭，活塞向上运动，是压缩冲程；所以一个完整的工作循环顺序是：乙丁甲 丙，故 A 错误； B．甲冲程是做功冲程，是依靠燃气对活塞的压力完成的，其他冲程都是靠惯性运转的，故 B 错误； C．丙冲程是排气冲程，此冲程活塞向上运动排出汽缸内的废气，故 C 正确； D．丁冲程是压缩冲程，发生的能量转化为机械能转化为内能，故 D 错误。 故选 C。 3. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿） 的饮料吸管放在转动上，吸管能在水平面内自由转动，用餐巾纸与吸管的一端摩擦使其带电， 再用丝绸摩擦过的玻璃棒去靠近吸管，吸管两端都能与玻璃棒相互吸引。下列玩法正确的是 （ ） A. 吸管是绝缘体，其原因是吸管内几乎没有电荷 B. 吸管两端都带电 C. 吸管和餐巾纸摩擦时，吸管失去了电子，吸管的一端带负电 D. 吸管和餐巾纸摩擦时，吸管的原子核束缚电子的本领比餐巾纸强 【答案】D 【解析】 【详解】A．吸管是绝缘体，是因为它的原子核对电子的束缚本领强，几乎没有自由移动的 电荷，故 A 错误； B．将与丝绸摩擦过的玻璃棒靠近一端与餐巾纸摩擦过的吸管，吸管两端都被玻璃棒吸引， 学科 网（北 京）股 份有限 公司

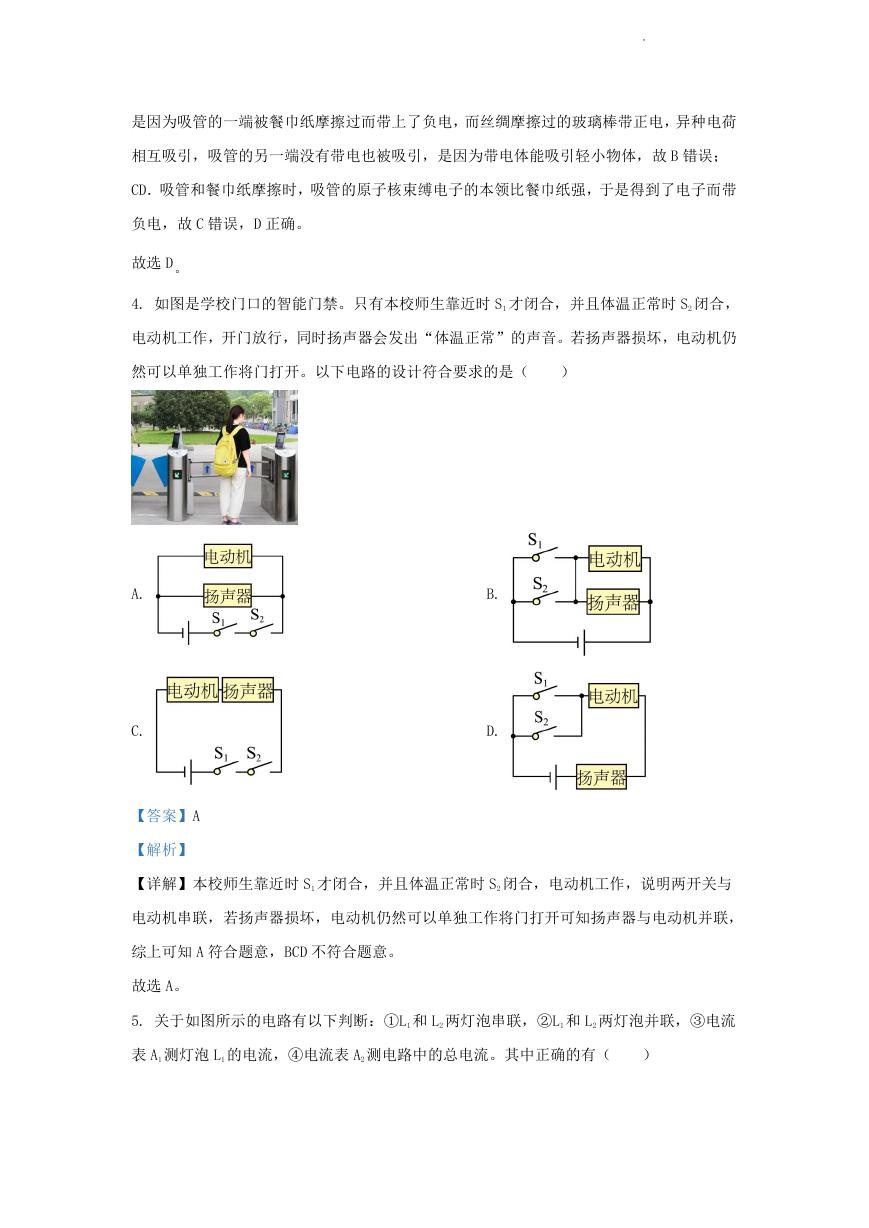

    是因为吸管的一端被餐巾纸摩擦过而带上了负电，而丝绸摩擦过的玻璃棒带正电，异种电荷 相互吸引，吸管的另一端没有带电也被吸引，是因为带电体能吸引轻小物体，故 B 错误； CD．吸管和餐巾纸摩擦时，吸管的原子核束缚电子的本领比餐巾纸强，于是得到了电子而带 负电，故 C 错误，D 正确。 故选 D。 4. 如图是学校门口的智能门禁。只有本校师生靠近时 S1 才闭合，并且体温正常时 S2 闭合， 电动机工作，开门放行，同时扬声器会发出“体温正常”的声音。若扬声器损坏，电动机仍 然可以单独工作将门打开。以下电路的设计符合要求的是（ ） B. D. A. C. 【答案】A 【解析】 【详解】本校师生靠近时 S1 才闭合，并且体温正常时 S2 闭合，电动机工作，说明两开关与 电动机串联，若扬声器损坏，电动机仍然可以单独工作将门打开可知扬声器与电动机并联， 综上可知 A 符合题意，BCD 不符合题意。 故选 A。 5. 关于如图所示的电路有以下判断：①L1 和 L2 两灯泡串联，②L1 和 L2 两灯泡并联，③电流 表 A1 测灯泡 L1 的电流，④电流表 A2 测电路中的总电流。其中正确的有（ ） 学科 网（北 京）股 份有限 公司

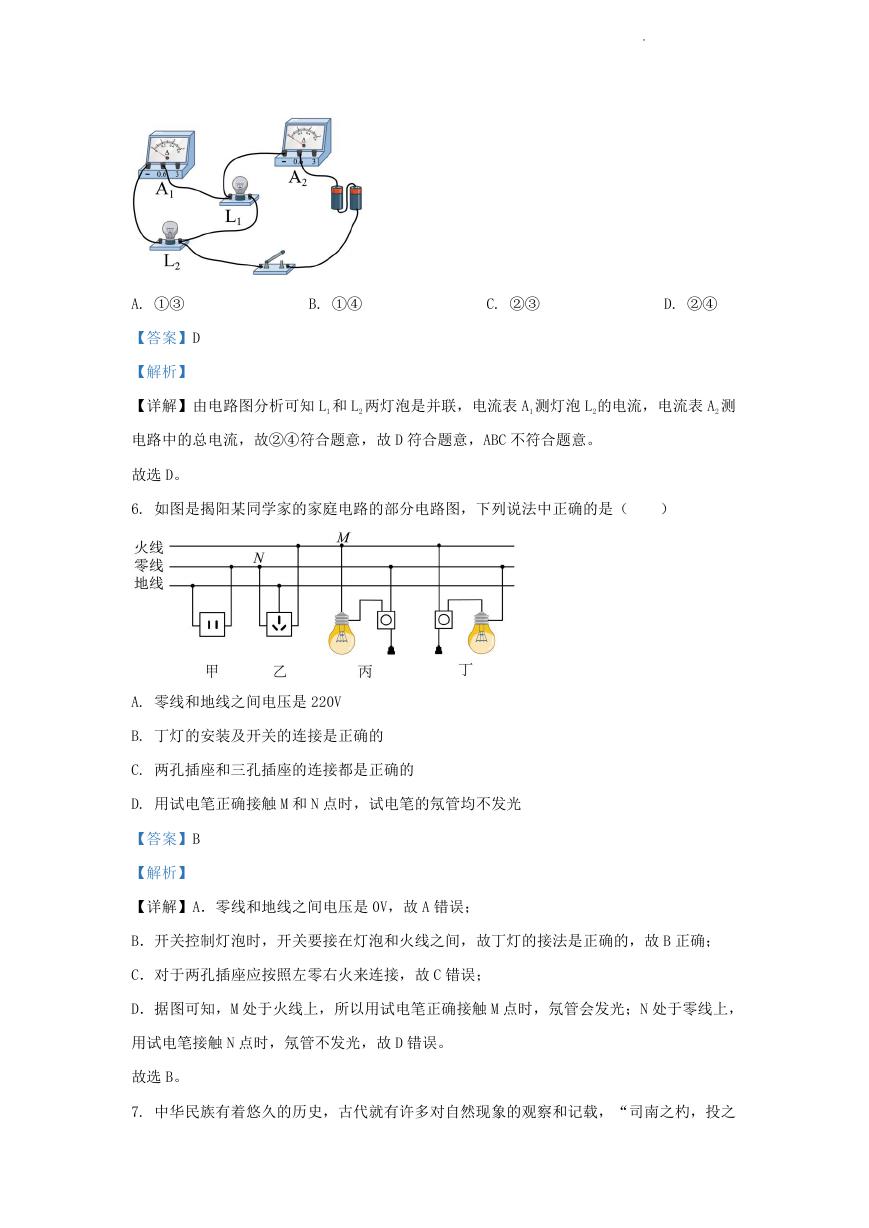

    B. ①④ C. ②③ D. ②④ A. ①③ 【答案】D 【解析】 【详解】由电路图分析可知 L1 和 L2 两灯泡是并联，电流表 A1 测灯泡 L2的电流，电流表 A2 测 电路中的总电流，故②④符合题意，故 D 符合题意，ABC 不符合题意。 故选 D。 6. 如图是揭阳某同学家的家庭电路的部分电路图，下列说法中正确的是（ ） A. 零线和地线之间电压是 220V B. 丁灯的安装及开关的连接是正确的 C. 两孔插座和三孔插座的连接都是正确的 D. 用试电笔正确接触 M 和 N 点时，试电笔的氖管均不发光 【答案】B 【解析】 【详解】A．零线和地线之间电压是 0V，故 A 错误； B．开关控制灯泡时，开关要接在灯泡和火线之间，故丁灯的接法是正确的，故 B 正确； C．对于两孔插座应按照左零右火来连接，故 C 错误； D．据图可知，M 处于火线上，所以用试电笔正确接触 M 点时，氖管会发光；N 处于零线上， 用试电笔接触 N 点时，氖管不发光，故 D 错误。 故选 B。 7. 中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载，“司南之杓，投之 学科 网（北 京）股 份有限 公司

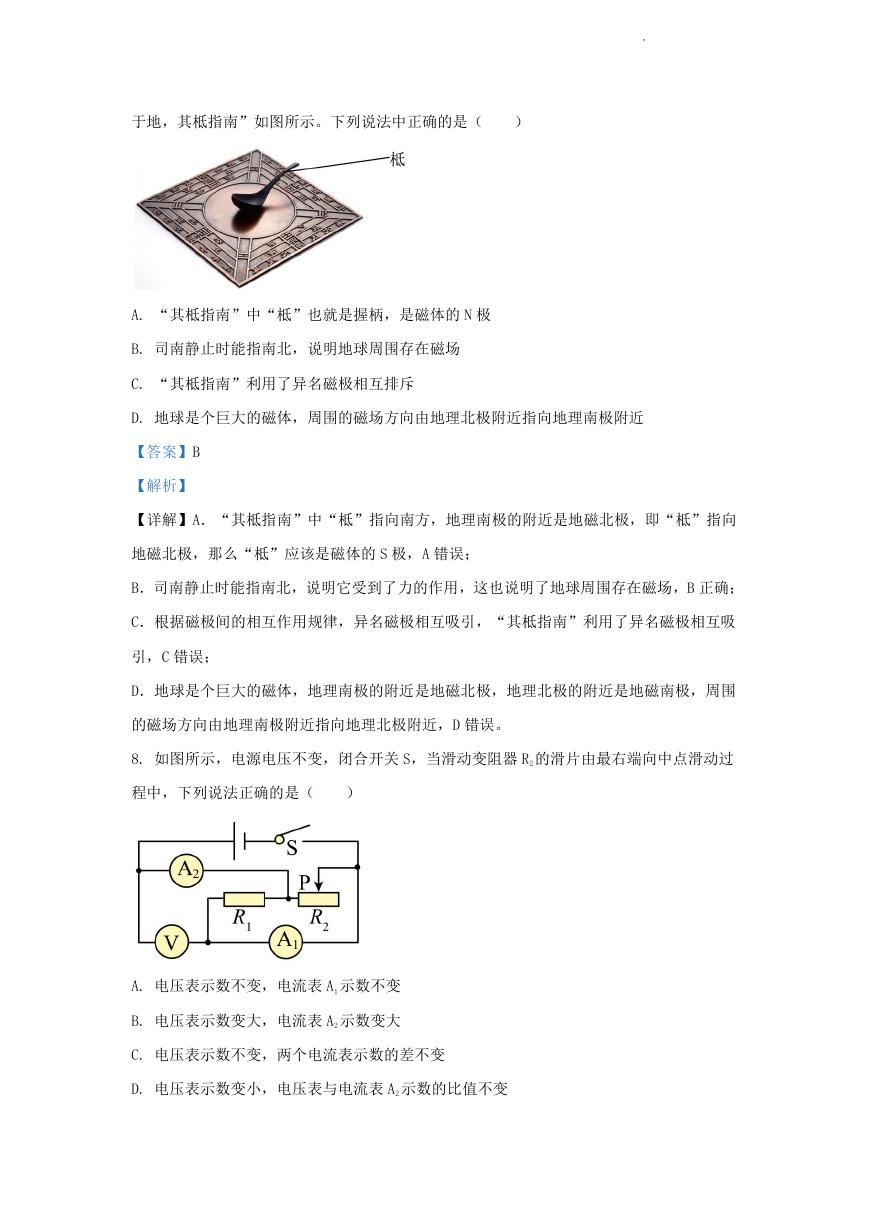

    于地，其柢指南”如图所示。下列说法中正确的是（ ） A. “其柢指南”中“柢”也就是握柄，是磁体的 N 极 B. 司南静止时能指南北，说明地球周围存在磁场 C. “其柢指南”利用了异名磁极相互排斥 D. 地球是个巨大的磁体，周围的磁场方向由地理北极附近指向地理南极附近 【答案】B 【解析】 【详解】A．“其柢指南”中“柢”指向南方，地理南极的附近是地磁北极，即“柢”指向 地磁北极，那么“柢”应该是磁体的 S 极，A 错误； B．司南静止时能指南北，说明它受到了力的作用，这也说明了地球周围存在磁场，B 正确； C．根据磁极间的相互作用规律，异名磁极相互吸引，“其柢指南”利用了异名磁极相互吸 引，C 错误； D．地球是个巨大的磁体，地理南极的附近是地磁北极，地理北极的附近是地磁南极，周围 的磁场方向由地理南极附近指向地理北极附近，D 错误。 8. 如图所示，电源电压不变，闭合开关 S，当滑动变阻器 R2 的滑片由最右端向中点滑动过 程中，下列说法正确的是（ ） A. 电压表示数不变，电流表 A1 示数不变 B. 电压表示数变大，电流表 A2 示数变大 C. 电压表示数不变，两个电流表示数的差不变 D. 电压表示数变小，电压表与电流表 A2 示数的比值不变 学科 网（北 京）股 份有限 公司

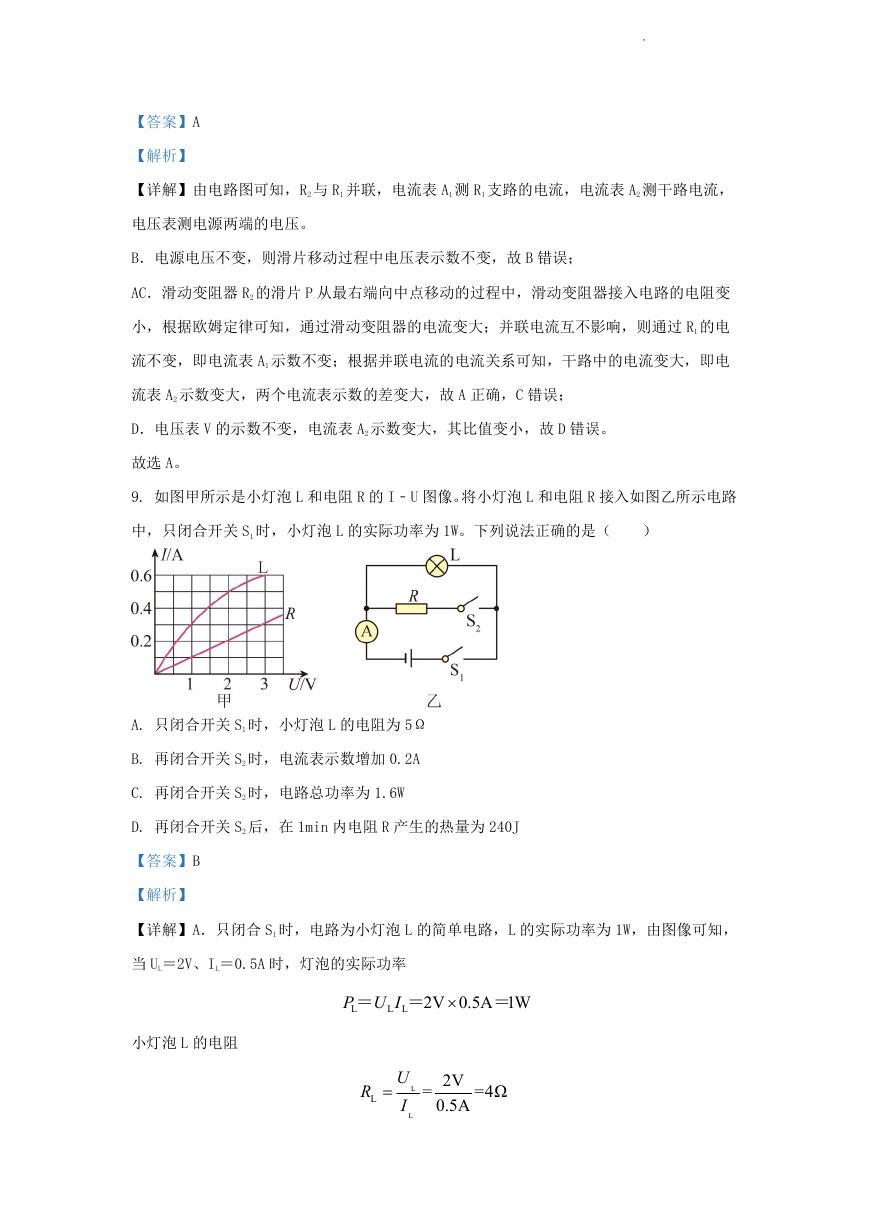

    【答案】A 【解析】 【详解】由电路图可知，R2 与 R1 并联，电流表 A1 测 R1 支路的电流，电流表 A2 测干路电流， 电压表测电源两端的电压。 B．电源电压不变，则滑片移动过程中电压表示数不变，故 B 错误； AC．滑动变阻器 R2 的滑片 P 从最右端向中点移动的过程中，滑动变阻器接入电路的电阻变 小，根据欧姆定律可知，通过滑动变阻器的电流变大；并联电流互不影响，则通过 R1 的电 流不变，即电流表 A1 示数不变；根据并联电流的电流关系可知，干路中的电流变大，即电 流表 A2 示数变大，两个电流表示数的差变大，故 A 正确，C 错误； D．电压表 V 的示数不变，电流表 A2 示数变大，其比值变小，故 D 错误。 故选 A。 9. 如图甲所示是小灯泡 L 和电阻 R 的 I﹣U 图像。将小灯泡 L 和电阻 R 接入如图乙所示电路 中，只闭合开关 S1 时，小灯泡 L 的实际功率为 1W。下列说法正确的是（ ） A. 只闭合开关 S1 时，小灯泡 L 的电阻为 5Ω B. 再闭合开关 S2 时，电流表示数增加 0.2A C. 再闭合开关 S2 时，电路总功率为 1.6W D. 再闭合开关 S2 后，在 1min 内电阻 R 产生的热量为 240J 【答案】B 【解析】 【详解】A．只闭合 S1 时，电路为小灯泡 L 的简单电路，L 的实际功率为 1W，由图像可知， 当 UL＝2V、IL＝0.5A 时，灯泡的实际功率 P U I ＝ ＝ L L L 2V 0.5A 1W ＝  小灯泡 L 的电阻 R L  学科 网（北 京）股 份有限 公司 U I L L 2V= 0.5A =4Ω

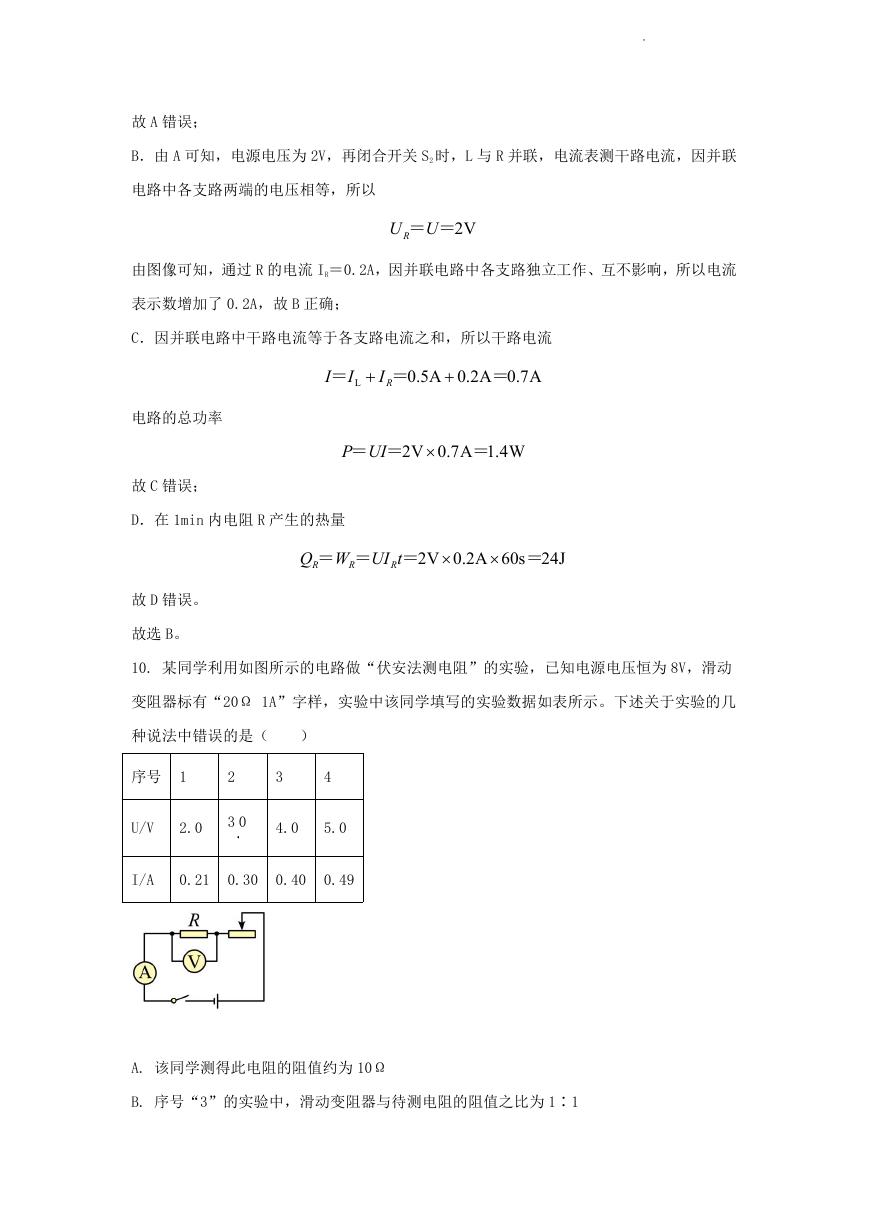

    故 A 错误； B．由 A 可知，电源电压为 2V，再闭合开关 S2 时，L 与 R 并联，电流表测干路电流，因并联 电路中各支路两端的电压相等，所以 RU U＝ ＝ 2V 由图像可知，通过 R 的电流 IR＝0.2A，因并联电路中各支路独立工作、互不影响，所以电流 表示数增加了 0.2A，故 B 正确； C．因并联电路中干路电流等于各支路电流之和，所以干路电流 I I ＝ L I ＝ R 0.5A 0.2A 0.7A ＝  电路的总功率 故 C 错误； P UI ＝ ＝ 2V 0.7A 1.4W ＝  D．在 1min 内电阻 R 产生的热量 Q W UI t R ＝ ＝ ＝ R R 2V 0.2A 60s 24J ＝   故 D 错误。 故选 B。 10. 某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为 8V，滑动 变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。下述关于实验的几 种说法中错误的是（ ） 序号 1 2 3 4 U/V 2.0 3.0 4.0 5.0 I/A 0.21 0.30 0.40 0.49 A. 该同学测得此电阻的阻值约为 10Ω B. 序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为 1∶1 学科 网（北 京）股 份有限 公司

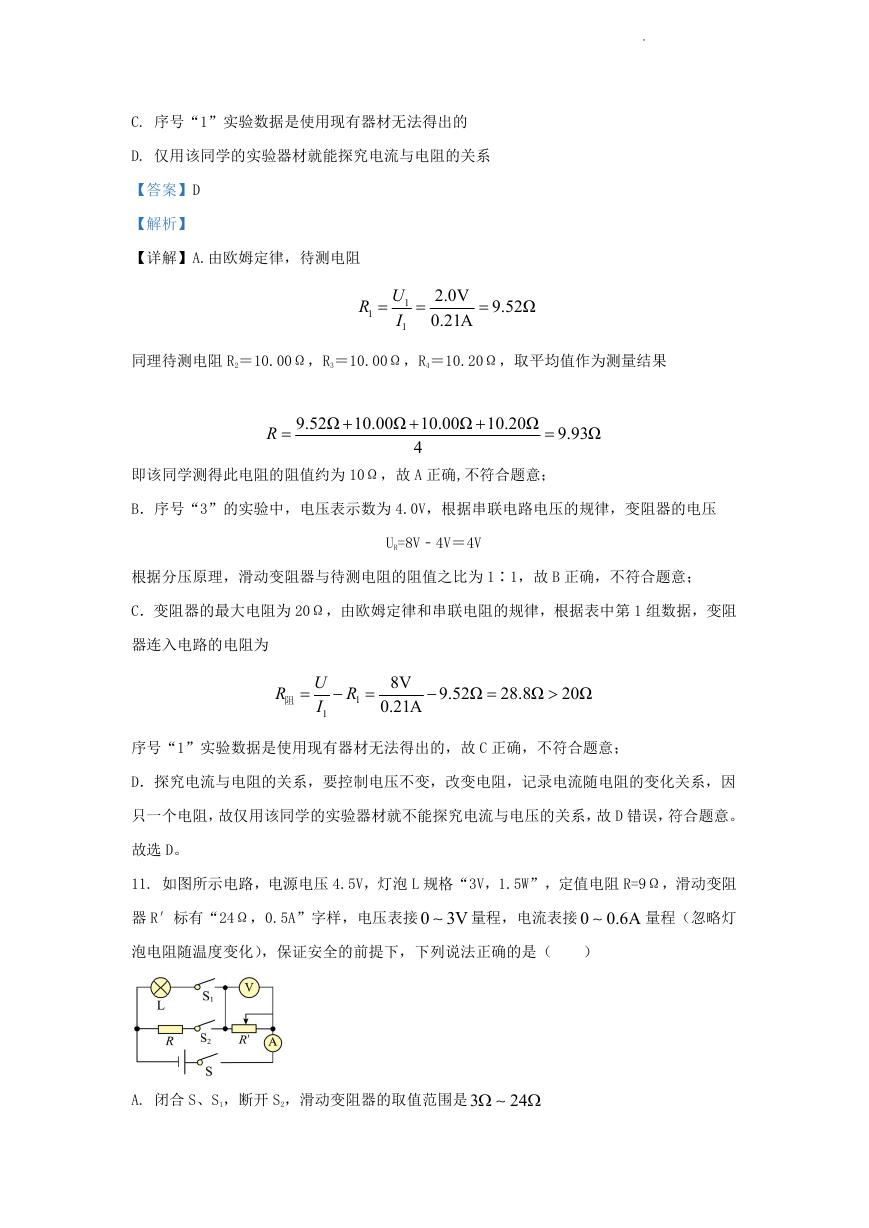

    C. 序号“1”实验数据是使用现有器材无法得出的 D. 仅用该同学的实验器材就能探究电流与电阻的关系 【答案】D 【解析】 【详解】A.由欧姆定律，待测电阻 UR  I 1 1 1  2.0V 9.52Ω 0.21A  同理待测电阻 R2＝10.00Ω，R3＝10.00Ω，R4＝10.20Ω，取平均值作为测量结果 R  9.52Ω 10.00Ω 10.00Ω 10.20Ω 9.93Ω     4 即该同学测得此电阻的阻值约为 10Ω，故 A 正确,不符合题意； B．序号“3”的实验中，电压表示数为 4.0V，根据串联电路电压的规律，变阻器的电压 UR=8V﹣4V＝4V 根据分压原理，滑动变阻器与待测电阻的阻值之比为 1∶1，故 B 正确，不符合题意； C．变阻器的最大电阻为 20Ω，由欧姆定律和串联电阻的规律，根据表中第 1 组数据，变阻 器连入电路的电阻为 R 阻  U I 1  R 1  8V 0.21A  9.52Ω 28.8Ω 20Ω   序号“1”实验数据是使用现有器材无法得出的，故 C 正确，不符合题意； D．探究电流与电阻的关系，要控制电压不变，改变电阻，记录电流随电阻的变化关系，因 只一个电阻，故仅用该同学的实验器材就不能探究电流与电压的关系，故 D 错误，符合题意。 故选 D。 11. 如图所示电路，电源电压 4.5V，灯泡 L 规格“3V，1.5W”，定值电阻 R=9Ω，滑动变阻 器 R′标有“24Ω，0.5A”字样，电压表接 0 3V 量程，电流表接 0  0.6A 量程（忽略灯 泡电阻随温度变化），保证安全的前提下，下列说法正确的是（ ） A. 闭合 S、S1，断开 S2，滑动变阻器的取值范围是3   24 学科 网（北 京）股 份有限 公司
