USB TO RS232/485/TTL 用户手册
USB TO RS232/485/TTL
用户手册
产 品 概 述
简 介
USB TO RS232/485/TTL 是一款工业级 USB 转 RS232/485/TTL 隔离型转换器，采用原装
FT232RL，内置电源隔离、ADI 磁耦隔离和 TVS 等保护电路，铝合金外壳设计。
USB TO RS232/485/TTL 操作简单，零延时自动收发转换，具有通信速度快、稳定、可靠、
安全等特点，可适用于各种通信要求较高的工控设备或应用。
产 品 特 性
支持 USB 转 RS232、USB 转 RS485、USB 转 TTL(UART)通信
采用原装 FT232RL，高速通信稳定、可靠、兼容性好
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式 ADI 磁耦隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
板载 TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，抗冲击能力
强
板载零延时自动收发转换电路，确保 USB 端与不同接口能快速稳定通信、互不干扰
板载 TTL 串口 3.3V 和 5V 电平转换电路，用户可通过开关切换 TTL 通信电平
铝合金外壳，氧化磨砂处理，CNC 数控开孔，牢固耐用、工艺精美
外置 3 个 LED 指示灯，方便查看电源和信号收发状态
版本：V1.3，日期：2018 年 11 月 8 日
1 / 13

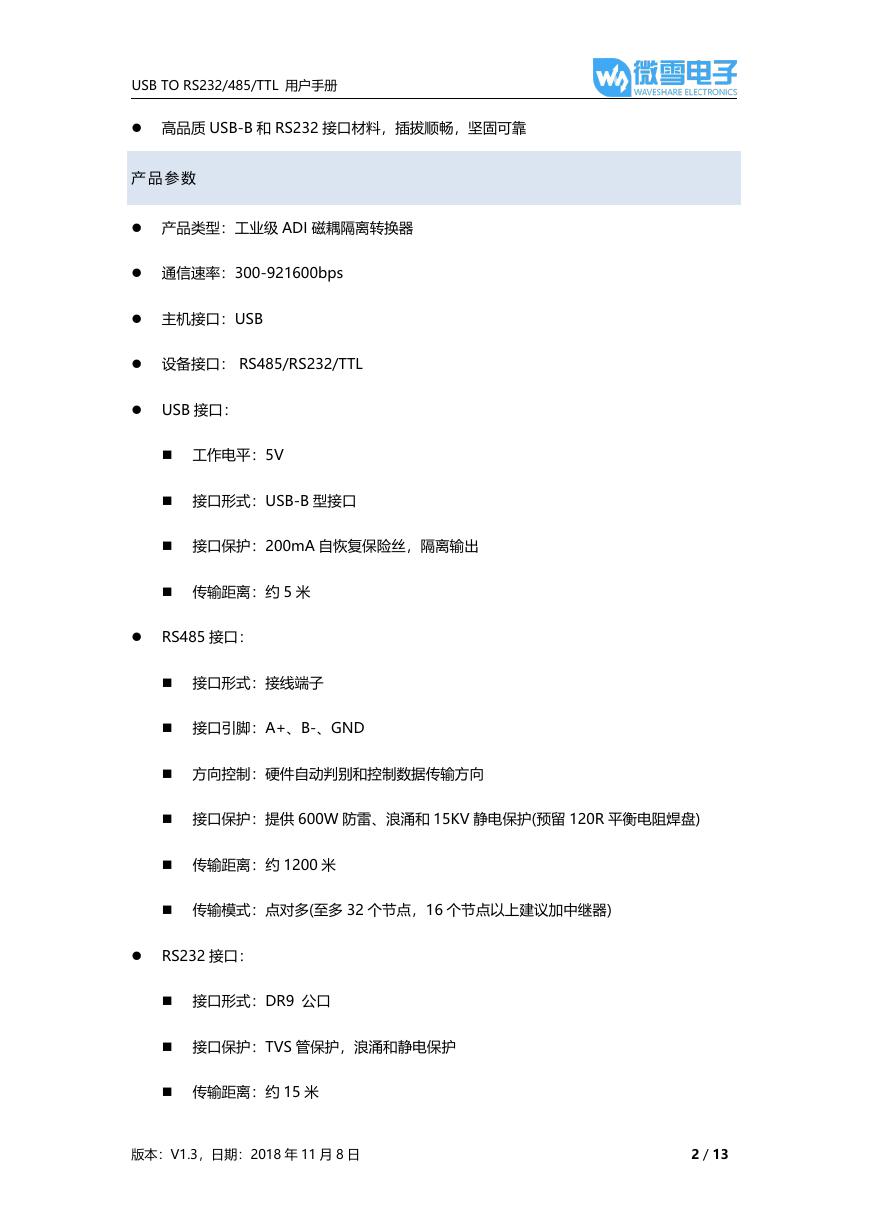

USB TO RS232/485/TTL 用户手册
高品质 USB-B 和 RS232 接口材料，插拔顺畅，坚固可靠
产 品 参 数
产品类型：工业级 ADI 磁耦隔离转换器
通信速率：300-921600bps
主机接口：USB
设备接口： RS485/RS232/TTL
USB 接口：
工作电平：5V
接口形式：USB-B 型接口
接口保护：200mA 自恢复保险丝，隔离输出
传输距离：约 5 米
RS485 接口：
接口形式：接线端子
接口引脚：A+、B-、GND
方向控制：硬件自动判别和控制数据传输方向
接口保护：提供 600W 防雷、浪涌和 15KV 静电保护(预留 120R 平衡电阻焊盘)
传输距离：约 1200 米
传输模式：点对多(至多 32 个节点，16 个节点以上建议加中继器)
RS232 接口：
接口形式：DR9 公口
接口保护：TVS 管保护，浪涌和静电保护
传输距离：约 15 米
版本：V1.3，日期：2018 年 11 月 8 日
2 / 13
USB TO RS232/485/TTL 用户手册
传输模式：点对点
TTL(UART)接口：
工作电平：3.3V 或 5V
接口形式：接线端子
接口引脚：TXD、RXD、GND
接口保护：提供钳位保护二极管，防过压负压，抗冲击干扰
传输模式：点对点
指示灯：
PWR：电源指示灯，接入 USB，检测到电压则亮红灯
TXD：发送指示灯，有数据从 USB 口发出时亮绿灯
RXD：接收指示灯，有数据从设备接口发回时亮蓝灯
使用环境：
温度范围：-15℃ ~ 70℃
湿度范围：5%RH ~ 95%RH
操作系统：Windows 10 / 8.1 / 8 / 7 / XP
备注：RS485（板载预留 120R 平衡电阻焊盘，客户可以根据通讯数量考虑是否加入，建议在起
止端加入也就是主机和最后一个设备上面各加一个 120Ω的匹配电阻。）
版本：V1.3，日期：2018 年 11 月 8 日
3 / 13
USB TO RS232/485/TTL 用户手册
目 录
产品概述................................................................................................................................................... 1
简介................................................................................................................................................... 1
产品特性........................................................................................................................................... 1
产品参数........................................................................................................................................... 2
软件安装................................................................................................................................................... 5
USB 驱动安装.................................................................................................................................. 5
硬件测试................................................................................................................................................... 9
RS232 测试...................................................................................................................................... 9
接口说明................................................................................................................................... 9
RS485 测试....................................................................................................................................11
TTL 测试......................................................................................................................................... 12
版本：V1.3，日期：2018 年 11 月 8 日
4 / 13

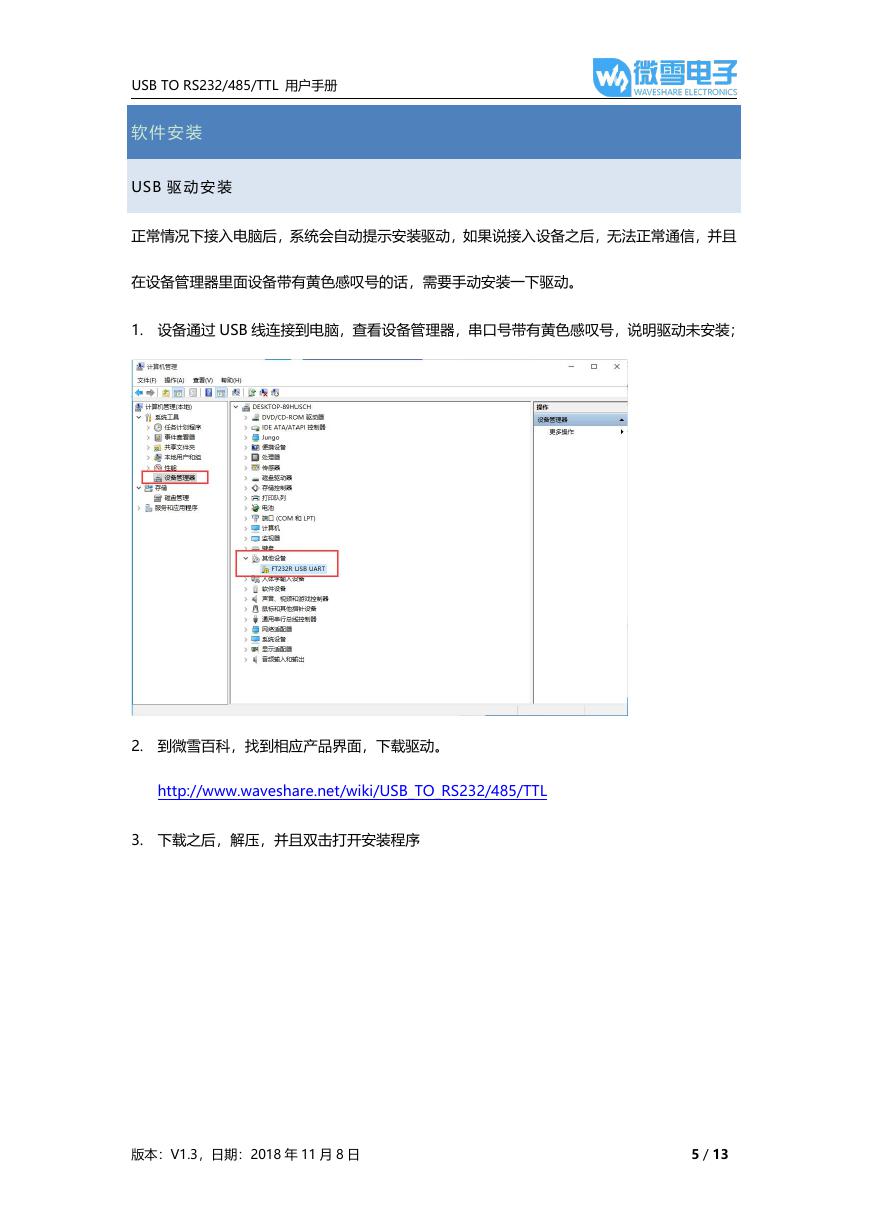

USB TO RS232/485/TTL 用户手册
软 件 安 装
USB 驱 动 安 装
正常情况下接入电脑后，系统会自动提示安装驱动，如果说接入设备之后，无法正常通信，并且
在设备管理器里面设备带有黄色感叹号的话，需要手动安装一下驱动。
1. 设备通过 USB 线连接到电脑，查看设备管理器，串口号带有黄色感叹号，说明驱动未安装；
2. 到微雪百科，找到相应产品界面，下载驱动。
http://www.waveshare.net/wiki/USB_TO_RS232/485/TTL
3. 下载之后，解压，并且双击打开安装程序
版本：V1.3，日期：2018 年 11 月 8 日
5 / 13
USB TO RS232/485/TTL 用户手册
4. 点击 Extract：
5. 点击下一步：
版本：V1.3，日期：2018 年 11 月 8 日
6 / 13
USB TO RS232/485/TTL 用户手册
6. 勾选我接受这个协议（A），再点击下一步：
版本：V1.3，日期：2018 年 11 月 8 日
7 / 13

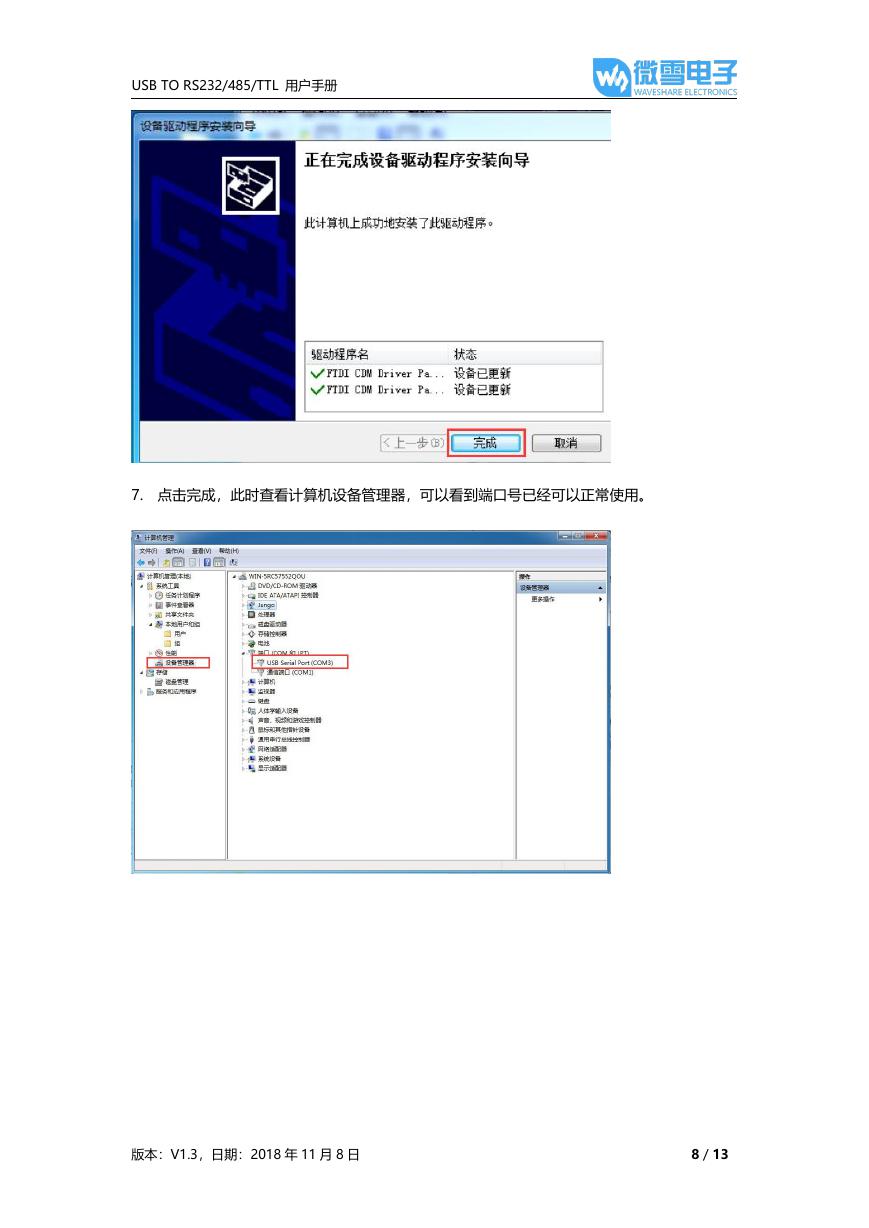

USB TO RS232/485/TTL 用户手册
7. 点击完成，此时查看计算机设备管理器，可以看到端口号已经可以正常使用。
版本：V1.3，日期：2018 年 11 月 8 日
8 / 13
