    2020-2021 学年北京通州区初三第一学期物理期中试卷及答 案 一、单项选择题（下列各小题四个选项中，只有一个选项符合题意。共 24 分，每小题 2 分） 1. 摩擦起电是日常生活中常见的现象，这种现象在某些场所出现可能会引发安全事故。下 图是张贴在加油站中的安全标识，其中与摩擦起电有关的是（ ） 禁止穿脱拍打化纤服装 禁止烟火 禁止使用移动通讯设备 禁止敲打铁石器 A. B. C. D. 【答案】A 【解析】 【详解】A．“禁止穿脱拍打化纤服装”是因为在穿脱拍打化纤服装时，服装之间摩擦，会 产生静电，而放电时会产生电火花，可能引起汽油蒸汽燃烧，所以很大的安全隐患，故 A 符合题意； B．放烟火产生的火花，会发生爆炸事故，与摩擦起电无关，故 B 不符合题意； C．禁止使用移动通讯设备，打电话有可能会产生射频电流，在金属导体中产生电火花的情 况，故 C 不符合题意；
    D．禁止敲打铁石器，是因为铁质工具易产生火花，故 D 不符合题意。 故选 A。 2. 如图所示，下列工具中的部分结构，所选用材料主要是利用其绝缘性能较好的是（ ） 羊角锤的木质手柄 剪线钳手柄处的橡胶外套 自行车的橡胶把套 订书器压柄上的塑料手垫 A. B. C. D. 【答案】B 【解析】 【详解】A．羊角锤的木制手柄可以减轻手臂受到的伤害和不适感，锤子在敲打时，会产生 一定的力，如果用别的材质做手柄，很容易损伤手部，故不符合题意； B．剪线钳手柄处的橡胶外套，利用了橡胶套是绝缘体，不导电的性质，故符合题意； C．为了握住车把，就需要增大手与车把间的摩擦力。自行车的橡胶把套凹凸不平的花纹是 通过增加接触面的粗糙程度来增大摩擦的，故不符合题意； D．订书器压柄比较宽大，是在压力一定的情况下，通过增大受力面积，减小压强，不符合 题意。 故选 B。 3. 将如图所示的四种装置连接成一个简单电路，工作时主要将电能转化成机械能的装置是 （ ）

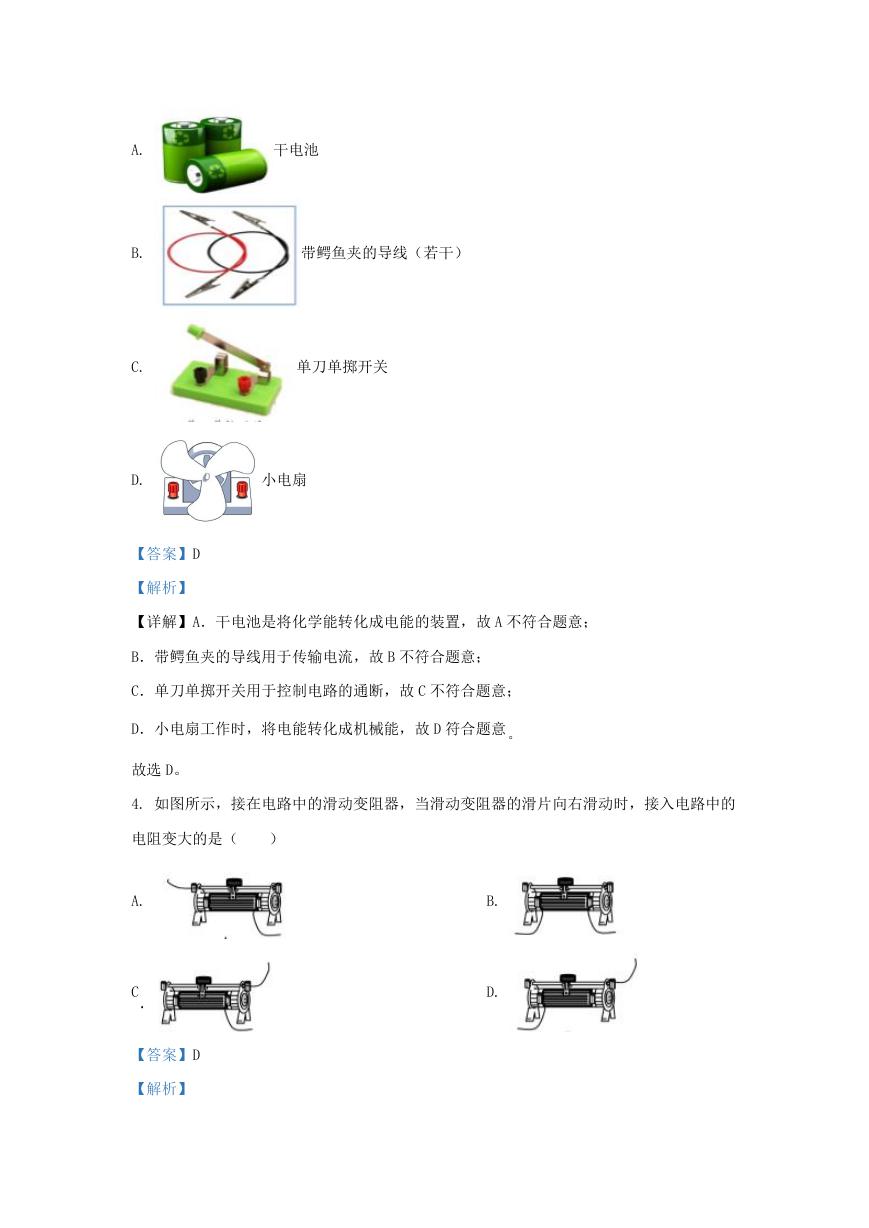

    干电池 带鳄鱼夹的导线（若干） 单刀单掷开关 小电扇 A. B. C. D. 【答案】D 【解析】 【详解】A．干电池是将化学能转化成电能的装置，故 A 不符合题意； B．带鳄鱼夹的导线用于传输电流，故 B 不符合题意； C．单刀单掷开关用于控制电路的通断，故 C 不符合题意； D．小电扇工作时，将电能转化成机械能，故 D 符合题意。 故选 D。 4. 如图所示，接在电路中的滑动变阻器，当滑动变阻器的滑片向右滑动时，接入电路中的 电阻变大的是（ ） A. C. 【答案】D 【解析】 B. D.
    【详解】A．由图知道，滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电 阻变小，故不符合题意。 B．由图知道，滑动变阻器为定值电阻接入了电路，滑片移动，连入电路的电阻丝不变，电 阻不变，故不符合题意。 C．由图知道，滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小， 故不符合题意。 D．由图知道，滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大， 故符合题意。 故选 D。 5. 图中所示四幅图中，三盏灯泡属于并联关系的是（ ） A. B. C. D.

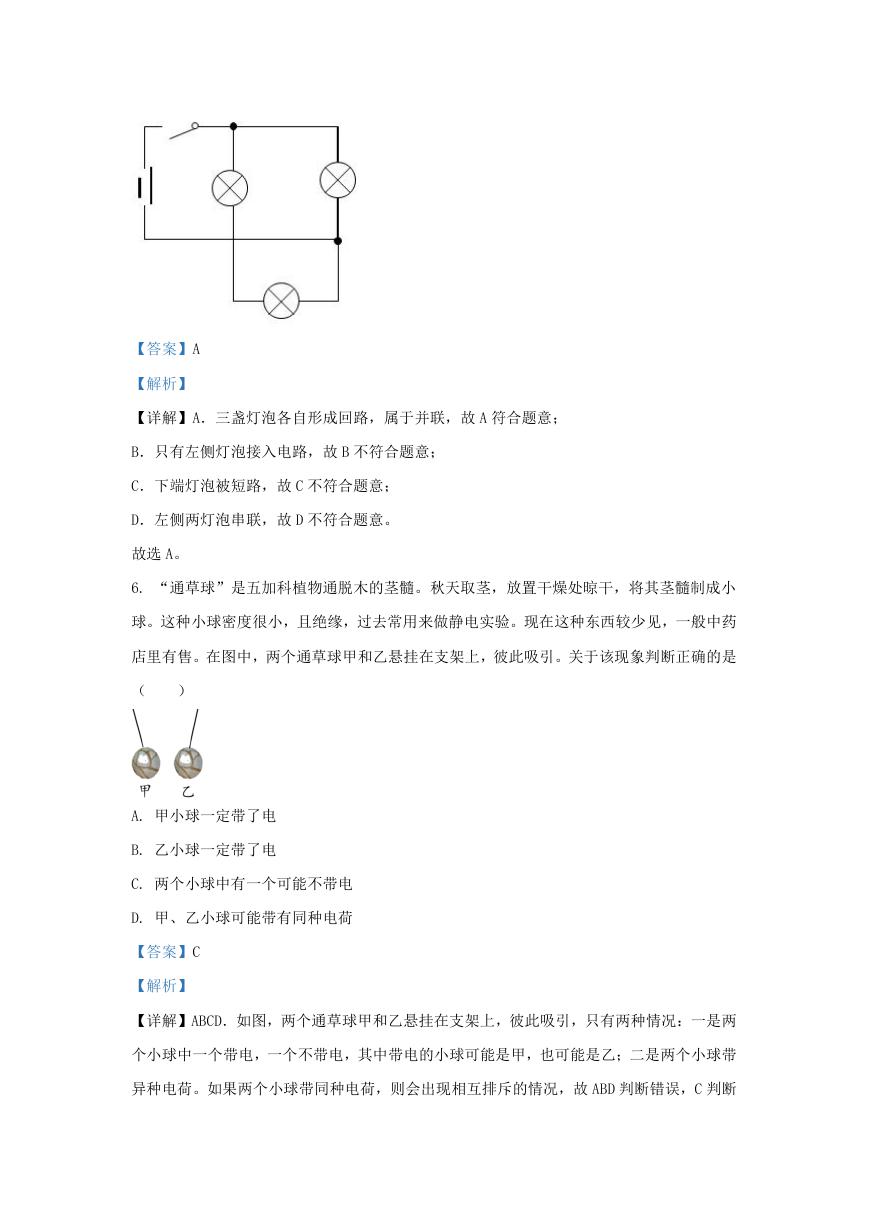

    【答案】A 【解析】 【详解】A．三盏灯泡各自形成回路，属于并联，故 A 符合题意； B．只有左侧灯泡接入电路，故 B 不符合题意； C．下端灯泡被短路，故 C 不符合题意； D．左侧两灯泡串联，故 D 不符合题意。 故选 A。 6. “通草球”是五加科植物通脱木的茎髓。秋天取茎，放置干燥处晾干，将其茎髓制成小 球。这种小球密度很小，且绝缘，过去常用来做静电实验。现在这种东西较少见，一般中药 店里有售。在图中，两个通草球甲和乙悬挂在支架上，彼此吸引。关于该现象判断正确的是 （ ） A. 甲小球一定带了电 B. 乙小球一定带了电 C. 两个小球中有一个可能不带电 D. 甲、乙小球可能带有同种电荷 【答案】C 【解析】 【详解】ABCD．如图，两个通草球甲和乙悬挂在支架上，彼此吸引，只有两种情况：一是两 个小球中一个带电，一个不带电，其中带电的小球可能是甲，也可能是乙；二是两个小球带 异种电荷。如果两个小球带同种电荷，则会出现相互排斥的情况，故 ABD 判断错误，C 判断

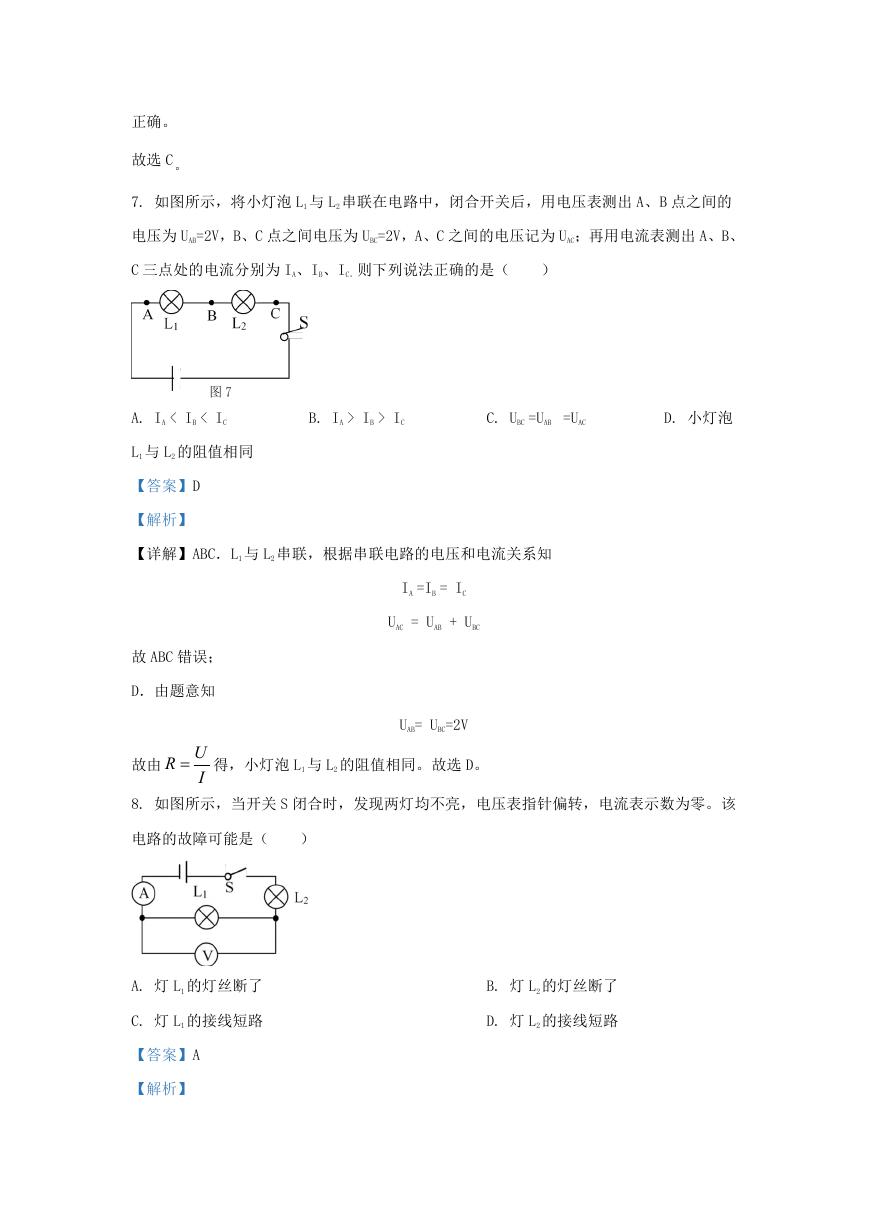

    正确。 故选 C。 7. 如图所示，将小灯泡 L1 与 L2 串联在电路中，闭合开关后，用电压表测出 A、B 点之间的 电压为 UAB=2V，B、C 点之间电压为 UBC=2V，A、C 之间的电压记为 UAC；再用电流表测出 A、B、 C 三点处的电流分别为 IA、IB、IC。则下列说法正确的是（ ） A. IA < IB < IC B. IA > IB > IC C. UBC =UAB =UAC D. 小灯泡 L1 与 L2 的阻值相同 【答案】D 【解析】 【详解】ABC．L1 与 L2 串联，根据串联电路的电压和电流关系知 IA =IB = IC UAC = UAB + UBC 故 ABC 错误； D．由题意知 故由 UR  得，小灯泡 L1 与 L2 的阻值相同。故选 D。 I UAB= UBC=2V 8. 如图所示，当开关 S 闭合时，发现两灯均不亮，电压表指针偏转，电流表示数为零。该 电路的故障可能是（ ） A. 灯 L1 的灯丝断了 C. 灯 L1 的接线短路 【答案】A 【解析】 B. 灯 L2 的灯丝断了 D. 灯 L2 的接线短路

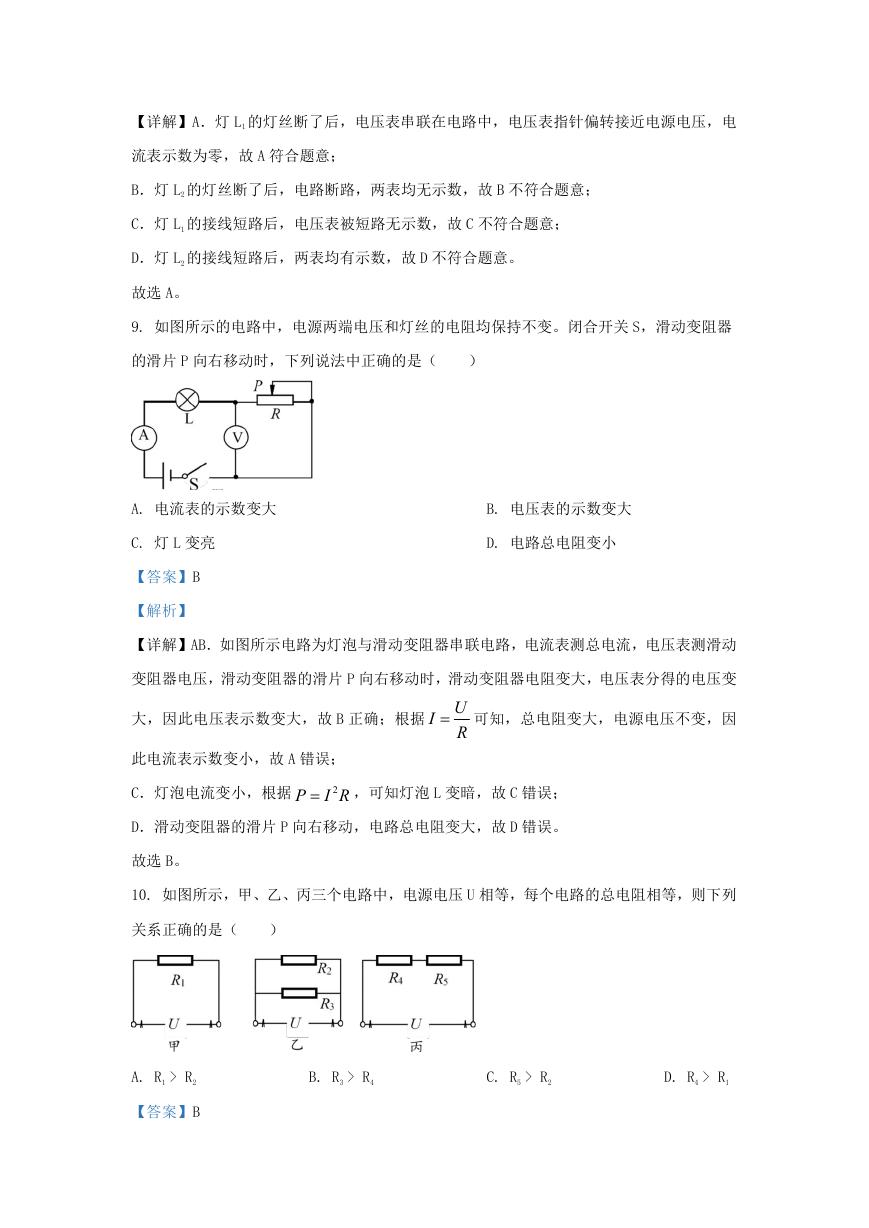

    【详解】A．灯 L1 的灯丝断了后，电压表串联在电路中，电压表指针偏转接近电源电压，电 流表示数为零，故 A 符合题意； B．灯 L2 的灯丝断了后，电路断路，两表均无示数，故 B 不符合题意； C．灯 L1 的接线短路后，电压表被短路无示数，故 C 不符合题意； D．灯 L2 的接线短路后，两表均有示数，故 D 不符合题意。 故选 A。 9. 如图所示的电路中，电源两端电压和灯丝的电阻均保持不变。闭合开关 S，滑动变阻器 的滑片 P 向右移动时，下列说法中正确的是（ ） A. 电流表的示数变大 C. 灯 L 变亮 【答案】B 【解析】 B. 电压表的示数变大 D. 电路总电阻变小 【详解】AB．如图所示电路为灯泡与滑动变阻器串联电路，电流表测总电流，电压表测滑动 变阻器电压，滑动变阻器的滑片 P 向右移动时，滑动变阻器电阻变大，电压表分得的电压变 大，因此电压表示数变大，故 B 正确；根据 此电流表示数变小，故 A 错误； UI  可知，总电阻变大，电源电压不变，因 R C．灯泡电流变小，根据 P I R 2 ，可知灯泡 L 变暗，故 C 错误； D．滑动变阻器的滑片 P 向右移动，电路总电阻变大，故 D 错误。 故选 B。 10. 如图所示，甲、乙、丙三个电路中，电源电压 U 相等，每个电路的总电阻相等，则下列 关系正确的是（ ） A. R1 > R2 【答案】B B. R3 > R4 C. R5 > R2 D. R4 > R1

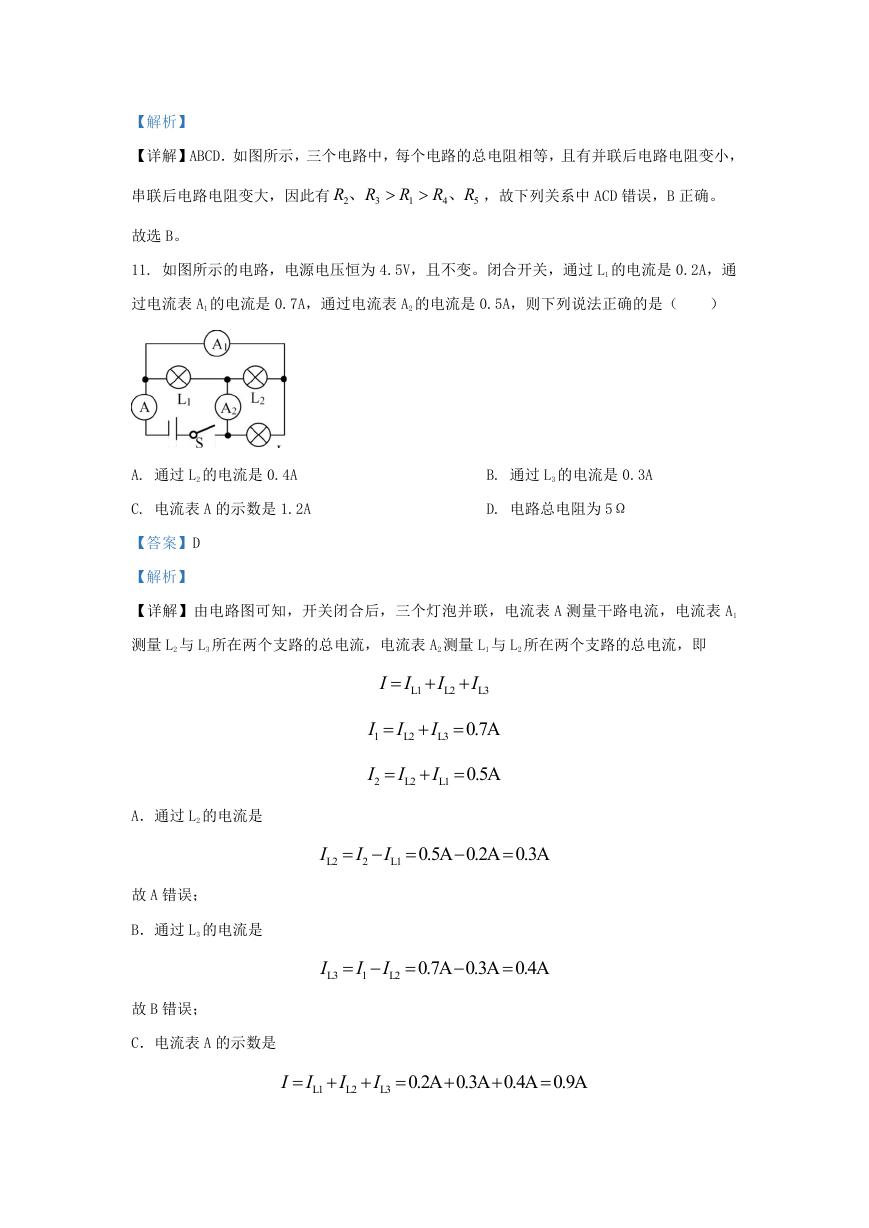

    【解析】 【详解】ABCD．如图所示，三个电路中，每个电路的总电阻相等，且有并联后电路电阻变小， 串联后电路电阻变大，因此有 2 R R 、 3  R 1  R R 4 5 、 ，故下列关系中 ACD 错误，B 正确。 故选 B。 11. 如图所示的电路，电源电压恒为 4.5V，且不变。闭合开关，通过 L1 的电流是 0.2A，通 过电流表 A1 的电流是 0.7A，通过电流表 A2 的电流是 0.5A，则下列说法正确的是（ ） A. 通过 L2 的电流是 0.4A B. 通过 L3 的电流是 0.3A C. 电流表 A 的示数是 1.2A D. 电路总电阻为 5Ω 【答案】D 【解析】 【详解】由电路图可知，开关闭合后，三个灯泡并联，电流表 A 测量干路电流，电流表 A1 测量 L2 与 L3 所在两个支路的总电流，电流表 A2 测量 L1 与 L2 所在两个支路的总电流，即 I  I L1  I L2  I L3 I 1  I L2  I L3 0.7A  I 2  I L2  I L1 0.5A  A．通过 L2 的电流是 故 A 错误； B．通过 L3 的电流是 I L2   I 2 I L1 0.5A 0.2A 0.3A    I L3   I 1 I L2 0.7A 0.3A 0.4A    故 B 错误； C．电流表 A 的示数是 I  I L1  I L2  I L3 0.2A 0.3A 0.4A 0.9A    
