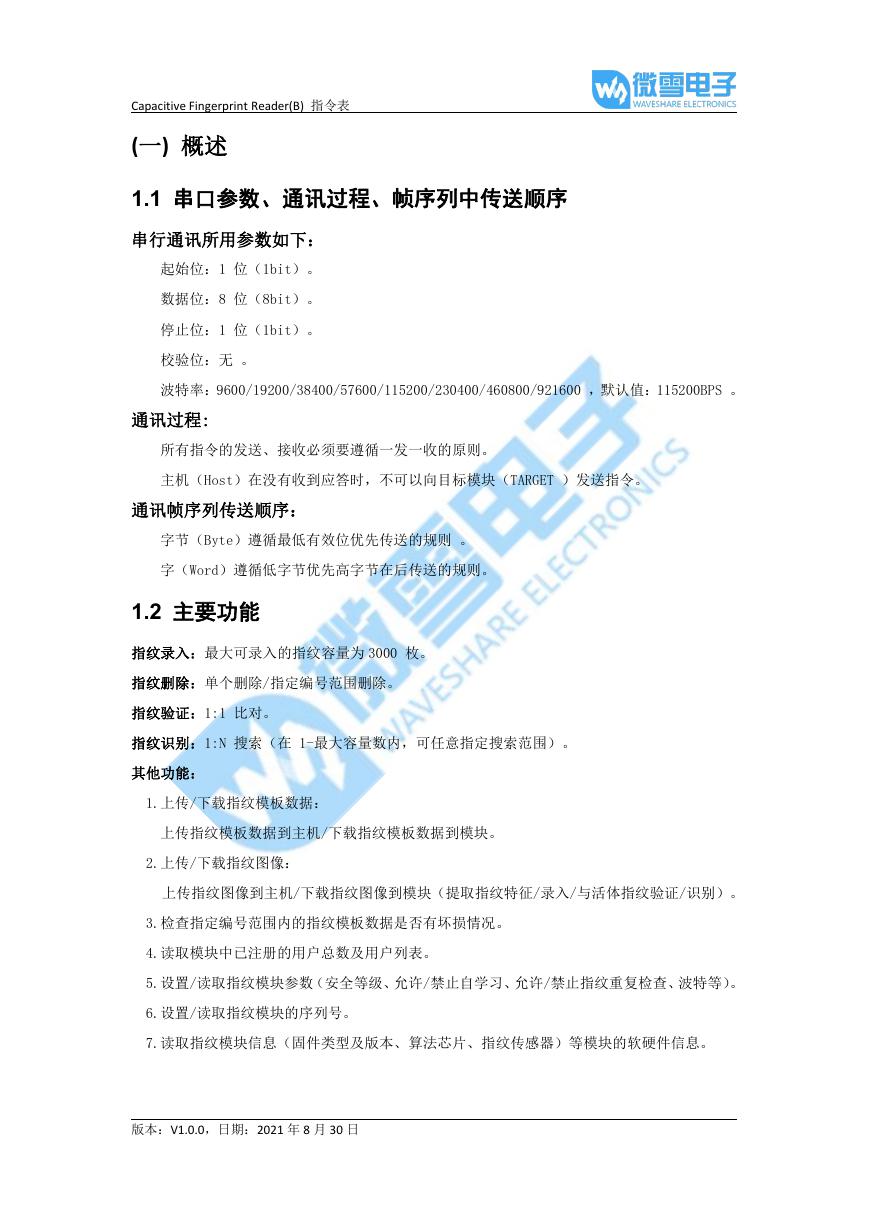

(一) 概述
1.1 串口参数、通讯过程、帧序列中传送顺序
串行通讯所用参数如下：
起始位：1 位（1bit）。
数据位：8 位（8bit）。
停止位：1 位（1bit）。
校验位：无 。
波特率：9600/19200/38400/57600/115200/230400/460800/921600 ，默认值：115200BPS 。
通讯过程:
所有指令的发送、接收必须要遵循一发一收的原则。
主机（Host）在没有收到应答时，不可以向目标模块（TARGET ）发送指令。
通讯帧序列传送顺序：
字节（Byte）遵循最低有效位优先传送的规则 。
字（Word）遵循低字节优先高字节在后传送的规则。
1.2 主要功能
指纹录入：最大可录入的指纹容量为 3000 枚。
指纹删除：单个删除/指定编号范围删除。
指纹验证：1:1 比对。
指纹识别：1:N 搜索（在 1-最大容量数内，可任意指定搜索范围）。
其他功能：
1.上传/下载指纹模板数据：
上传指纹模板数据到主机/下载指纹模板数据到模块。
2.上传/下载指纹图像：
上传指纹图像到主机/下载指纹图像到模块（提取指纹特征/录入/与活体指纹验证/识别）。
3.检查指定编号范围内的指纹模板数据是否有坏损情况。
4.读取模块中已注册的用户总数及用户列表。
5.设置/读取指纹模块参数（安全等级、允许/禁止自学习、允许/禁止指纹重复检查、波特等）。
6.设置/读取指纹模块的序列号。
7.读取指纹模块信息（固件类型及版本、算法芯片、指纹传感器）等模块的软硬件信息。
版本：V1.0.0，日期：2021 年 8 月 30 日
Capacitive Fingerprint Reader(B) 指令表
(二) 通讯协议综述
模块上电后固件 BOOT 需要时间（即硬件及算法初始化时间），主机必须等待模块完成初
始化后才能 给模块发送指令
指纹模组在上电后 MCU 的 GPIO 及 UART 端口初始化成功后，会通过 UART 发送一个字节
的 0x55，作为 通知主机的握手信号。
主机在控制指纹模块上电后等待模块初始化时，可以通过接收此握手信号，提前进入工作状
态。
注： 主机控制模块上电后，可通过如下两种方法开始通讯过程：
1.主机收到模块的握手信号 0x55 后，即可开始给模块发送指令。
2.主机控制模块上电后，延时 280ms 即可开始给模块发送指令。
2.1 通讯处理过程
注：
通讯过程
通讯过程中，所有指令的发送、接收必须要遵循一发一收的原则。
Host 主机在没有收到模块的应答时，不可以向 TARGET 指纹模块发送指令。
版本：V1.0.0，日期：2021 年 8 月 30 日
Capacitive Fingerprint Reader(B) 指令表

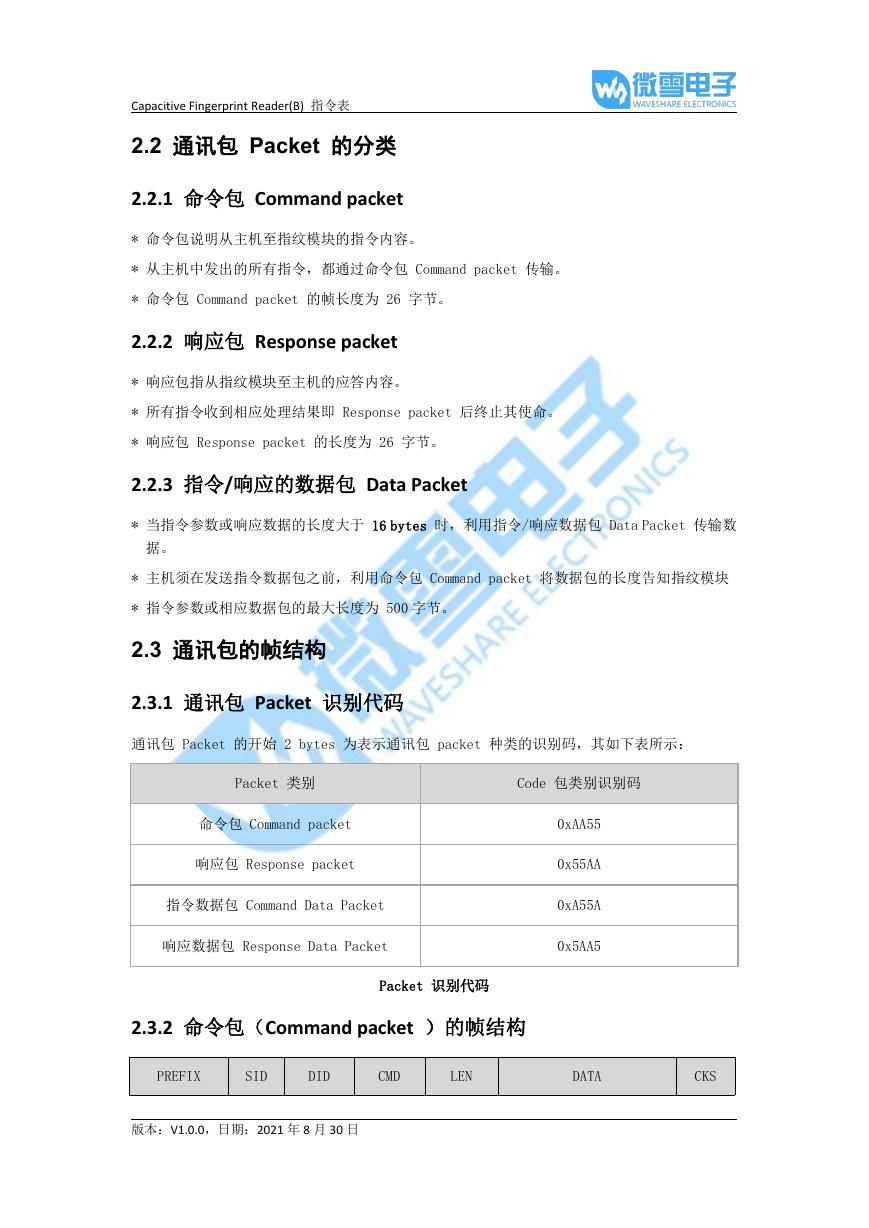

2.2 通讯包 Packet 的分类
2.2.1 命令包 Command packet
* 命令包说明从主机至指纹模块的指令内容。
* 从主机中发出的所有指令，都通过命令包 Command packet 传输。
* 命令包 Command packet 的帧长度为 26 字节。
2.2.2 响应包 Response packet
* 响应包指从指纹模块至主机的应答内容。
* 所有指令收到相应处理结果即 Response packet 后终止其使命。
* 响应包 Response packet 的长度为 26 字节。
2.2.3 指令/响应的数据包 Data Packet
* 当指令参数或响应数据的长度大于 16 bytes 时，利用指令/响应数据包 Data Packet 传输数
据。
* 主机须在发送指令数据包之前，利用命令包 Command packet 将数据包的长度告知指纹模块
* 指令参数或相应数据包的最大长度为 500 字节。
2.3 通讯包的帧结构
2.3.1 通讯包 Packet 识别代码
通讯包 Packet 的开始 2 bytes 为表示通讯包 packet 种类的识别码，其如下表所示：
Packet 类别
Code 包类别识别码
命令包 Command packet
响应包 Response packet
指令数据包 Command Data Packet
响应数据包 Response Data Packet
0xAA55
0x55AA
0xA55A
0x5AA5
Packet 识别代码

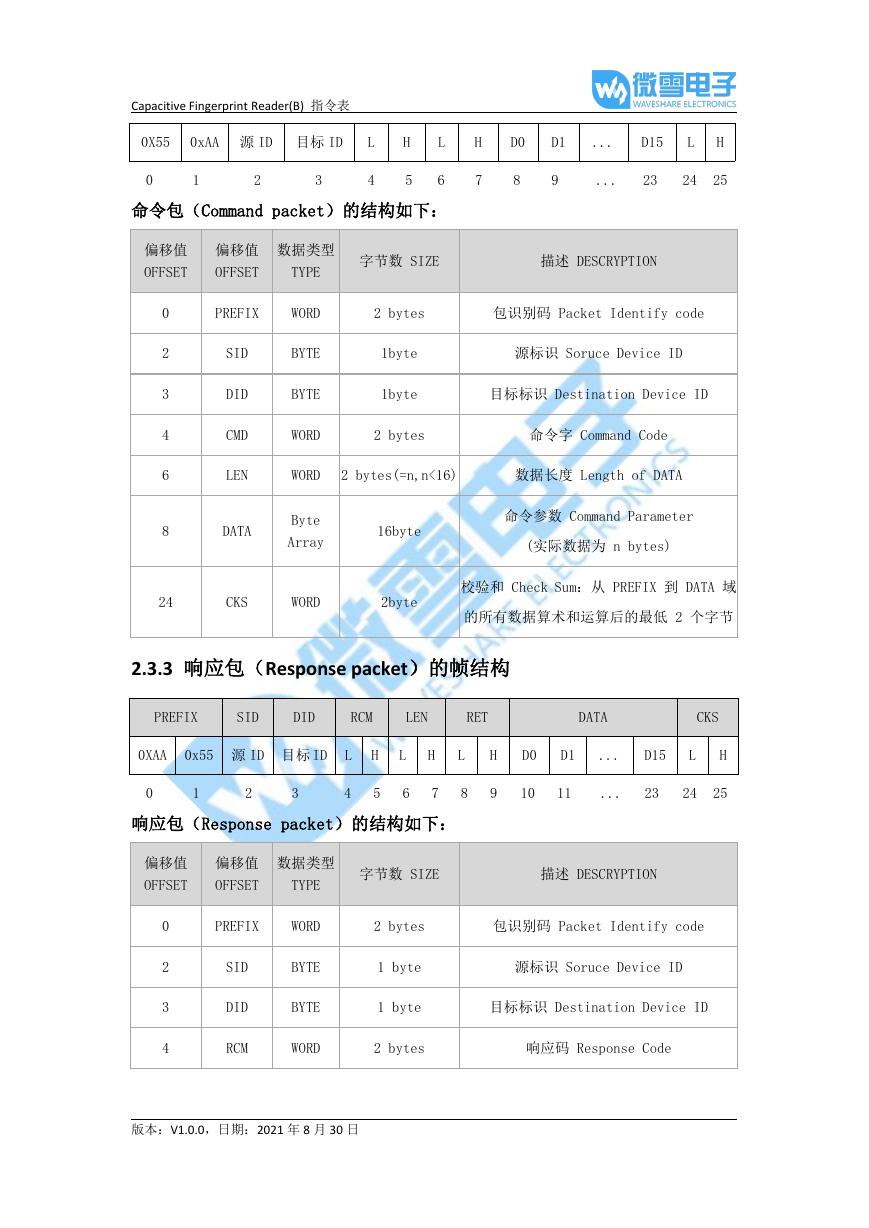

2.3.2 命令包（Command packet ）的帧结构
PREFIX
SID
DID
CMD
LEN
DATA
CKS
版本：V1.0.0，日期：2021 年 8 月 30 日
Capacitive Fingerprint Reader(B) 指令表
0X55
0xAA 源 ID 目标 ID
0
1
2
3
L
4
H
5
L
6
H
7
D0
D1
...
D15
L
H
8
9
...
23
24
25
命令包（Command packet）的结构如下：
偏移值
OFFSET
偏移值
数据类型
OFFSET
TYPE
字节数 SIZE
描述 DESCRYPTION
0
2
3
4
6
8
PREFIX
WORD
2 bytes
包识别码 Packet Identify code
SID
DID
CMD
LEN
BYTE
BYTE
WORD
1byte
1byte
源标识 Soruce Device ID
目标标识 Destination Device ID
2 bytes
命令字 Command Code
WORD
2 bytes(=n,n<16)
数据长度 Length of DATA
DATA
Byte
Array
16byte
命令参数 Command Parameter
(实际数据为 n bytes)
24
CKS
WORD
2byte
校验和 Check Sum：从 PREFIX 到 DATA 域
的所有数据算术和运算后的最低 2 个字节
2.3.3 响应包（Response packet）的帧结构
PREFIX
SID
DID
RCM
LEN
RET
DATA
CKS
0XAA
0x55 源 ID 目标 ID
0
1
2
3
L
4
H
5
L
H
L
6
7
8
H
9
D0
D1
...
D15
L
H
10
11
...
23
24
25
响应包（Response packet）的结构如下：
偏移值
OFFSET
偏移值
数据类型
OFFSET
TYPE
字节数 SIZE
描述 DESCRYPTION
0
2
3
4
PREFIX
WORD
2 bytes
包识别码 Packet Identify code
SID
DID
RCM
BYTE
BYTE
WORD
1 byte
源标识 Soruce Device ID
1 byte
目标标识 Destination Device ID
2 bytes
响应码 Response Code
版本：V1.0.0，日期：2021 年 8 月 30 日
Capacitive Fingerprint Reader(B) 指令表
6
8
LEN
WORD
2 bytes(=n,n<16)
长度 Length of RET and DATA
RET
WORD
2 bytes
结果码 Result Code(0 :成功, 1 :失败)
10
DATA
Byte
Array
14 bytes
响应数据 Response Data(实际为 n 2bytes)
24
CKS
WORD
2 bytes
校验和 Check Sum：从 PREFIX 到 DATA 域
的所有数据算术和运算后的最低 2 个字节

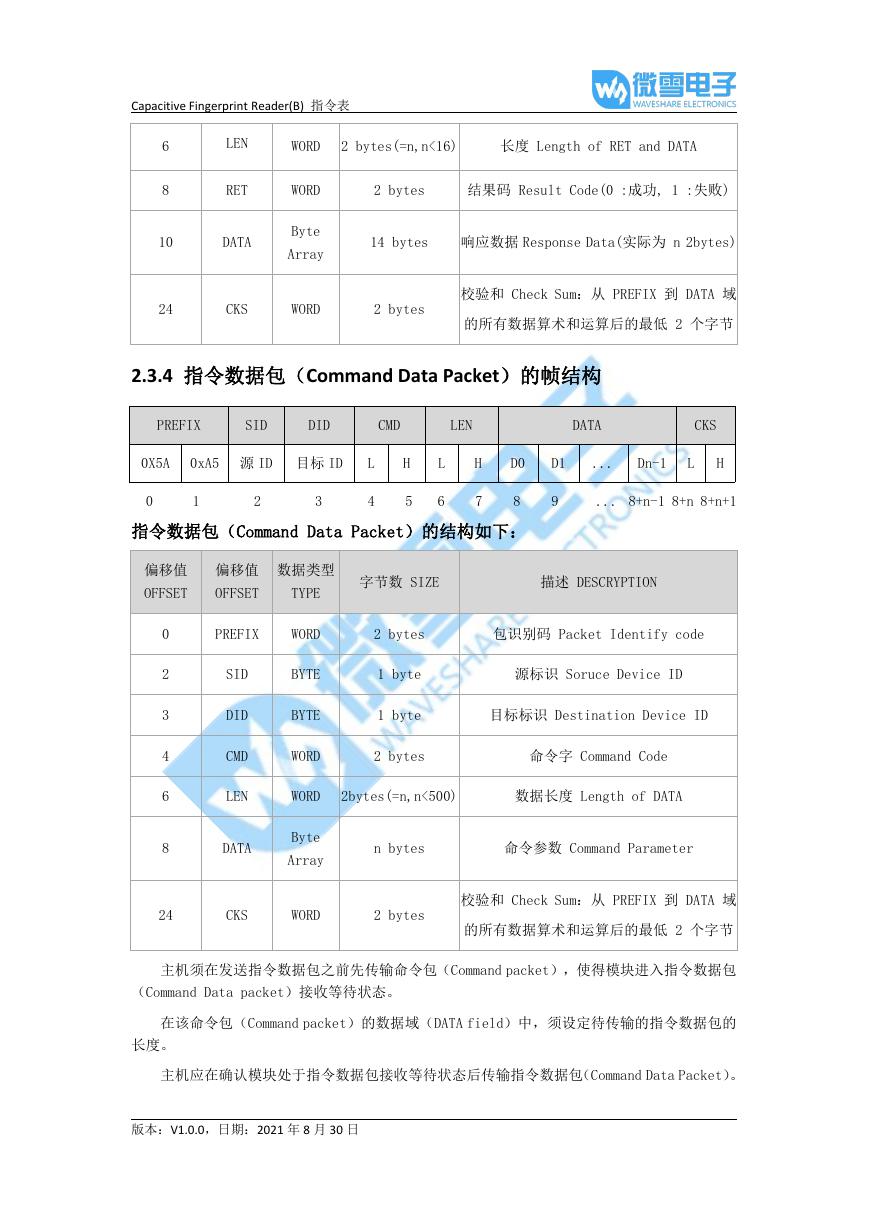

2.3.4 指令数据包（Command Data Packet）的帧结构
PREFIX
SID
DID
CMD
LEN
DATA
CKS
0X5A
0xA5 源 ID 目标 ID
0
1
2
3
L
4
H
5
L
6
H
7
D0
D1
...
Dn-1
L
H
8
9
... 8+n-1 8+n 8+n+1
指令数据包（Command Data Packet）的结构如下：
偏移值
OFFSET
偏移值
数据类型
OFFSET
TYPE
字节数 SIZE
描述 DESCRYPTION
0
2
3
4
6
8
PREFIX
WORD
2 bytes
包识别码 Packet Identify code
SID
DID
CMD
LEN
BYTE
BYTE
WORD
1 byte
源标识 Soruce Device ID
1 byte
目标标识 Destination Device ID
2 bytes
命令字 Command Code
WORD
2bytes(=n,n<500)
数据长度 Length of DATA
DATA
Byte
Array
n bytes
命令参数 Command Parameter
24
CKS
WORD
2 bytes
校验和 Check Sum：从 PREFIX 到 DATA 域
的所有数据算术和运算后的最低 2 个字节
主机须在发送指令数据包之前先传输命令包（Command packet），使得模块进入指令数据包
（Command Data packet）接收等待状态。
在该命令包（Command packet）的数据域（DATA field）中，须设定待传输的指令数据包的
长度。
主机应在确认模块处于指令数据包接收等待状态后传输指令数据包（Command Data Packet）。
版本：V1.0.0，日期：2021 年 8 月 30 日
Capacitive Fingerprint Reader(B) 指令表
2.3.5 响应数据包（Response data packet）的帧结构
PREFIX
SID
DID
RCM
LEN
RET
DATA
CKS
0XA5
0x5A 源 ID 目标 ID
0
1
2
3
L
4
H
5
L
H
L
6
7
8
H
9
D0
D1
...
Dn-3
L
H
10
11
... 8+n-1 8+n 8+n+1
响应数据包（Response Data Packet）的结构如下：
偏移值
OFFSET
偏移值
数据类型
OFFSET
TYPE
字节数 SIZE
描述 DESCRYPTION
0
2
3
4
6
8
PREFIX
WORD
2 bytes
包识别码 Packet Identify code
SID
DID
RCM
LEN
BYTE
BYTE
WORD
1 byte
源标识 Soruce Device ID
1 byte
目标标识 Destination Device ID
2 bytes
响应码 Response Code
WORD
2bytes(=n,n<500)
长度 Length of RET and DATA
RET
WORD
2 bytes
结果码 Result Code(0 :成功, 1 :失败)
10
DATA
Byte
Array
n-2 bytes 响应数据 Response Data(实际为 n-2byte)
24
CKS
WORD
2bytes
校验和 Check Sum：从 PREFIX 到 DATA 域
的所有数据算术和运算后的最低 2 个字节
注：从模块至主机中传输 14byte 以上数据时，需利用响应数据包（Response data packet）
版本：V1.0.0，日期：2021 年 8 月 30 日
相关推荐
V2版本原理图(Capacitive-Fingerprint-Reader-Schematic_V2).pdf
摄像头工作原理.doc
VL53L0X简要说明(En.FLVL53L00216).pdf
原理图(DVK720-Schematic).pdf
原理图(Pico-Clock-Green-Schdoc).pdf
原理图(RS485-CAN-HAT-B-schematic).pdf
File:SIM7500_SIM7600_SIM7800 Series_SSL_Application Note_V2.00.pdf
ADS1263(Ads1262).pdf
原理图(Open429Z-D-Schematic).pdf
用户手册(Capacitive_Fingerprint_Reader_User_Manual_CN).pdf
CY7C68013A（英文版）(CY7C68013A).pdf
TechnicalReference_Dem.pdf
