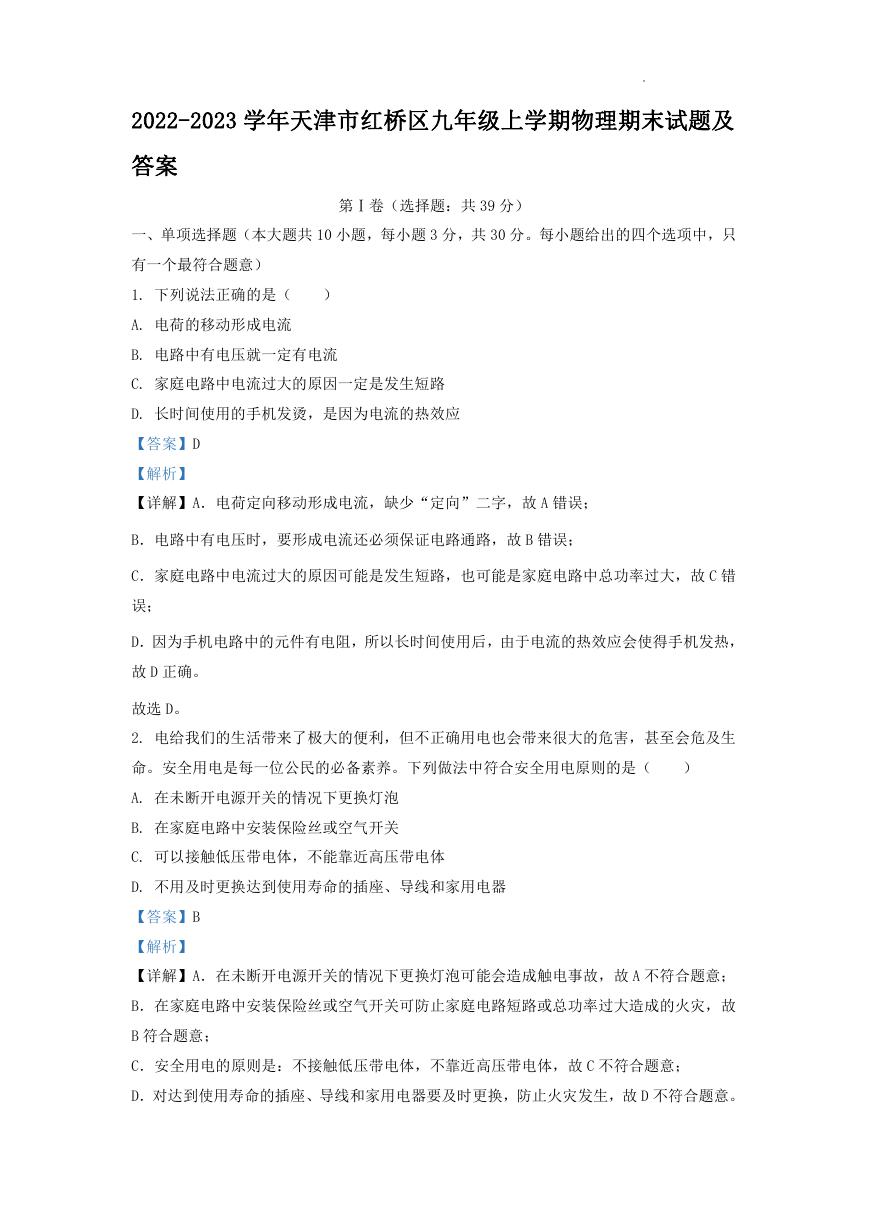

    2022-2023 学年天津市红桥区九年级上学期物理期末试题及 答案 一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分。每小题给出的四个选项中，只 第Ⅰ卷（选择题：共 39 分） 有一个最符合题意） 1. 下列说法正确的是（ ） A. 电荷的移动形成电流 B. 电路中有电压就一定有电流 C. 家庭电路中电流过大的原因一定是发生短路 D. 长时间使用的手机发烫，是因为电流的热效应 【答案】D 【解析】 【详解】A．电荷定向移动形成电流，缺少“定向”二字，故 A 错误； B．电路中有电压时，要形成电流还必须保证电路通路，故 B 错误； C．家庭电路中电流过大的原因可能是发生短路，也可能是家庭电路中总功率过大，故 C 错 误； D．因为手机电路中的元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热， 故 D 正确。 故选 D。 2. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生 命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（ ） A. 在未断开电源开关的情况下更换灯泡 B. 在家庭电路中安装保险丝或空气开关 C. 可以接触低压带电体，不能靠近高压带电体 D. 不用及时更换达到使用寿命的插座、导线和家用电器 【答案】B 【解析】 【详解】A．在未断开电源开关的情况下更换灯泡可能会造成触电事故，故 A 不符合题意； B．在家庭电路中安装保险丝或空气开关可防止家庭电路短路或总功率过大造成的火灾，故 B 符合题意； C．安全用电的原则是：不接触低压带电体，不靠近高压带电体，故 C 不符合题意； D．对达到使用寿命的插座、导线和家用电器要及时更换，防止火灾发生，故 D 不符合题意。 学科 网（北 京）股 份有限 公司

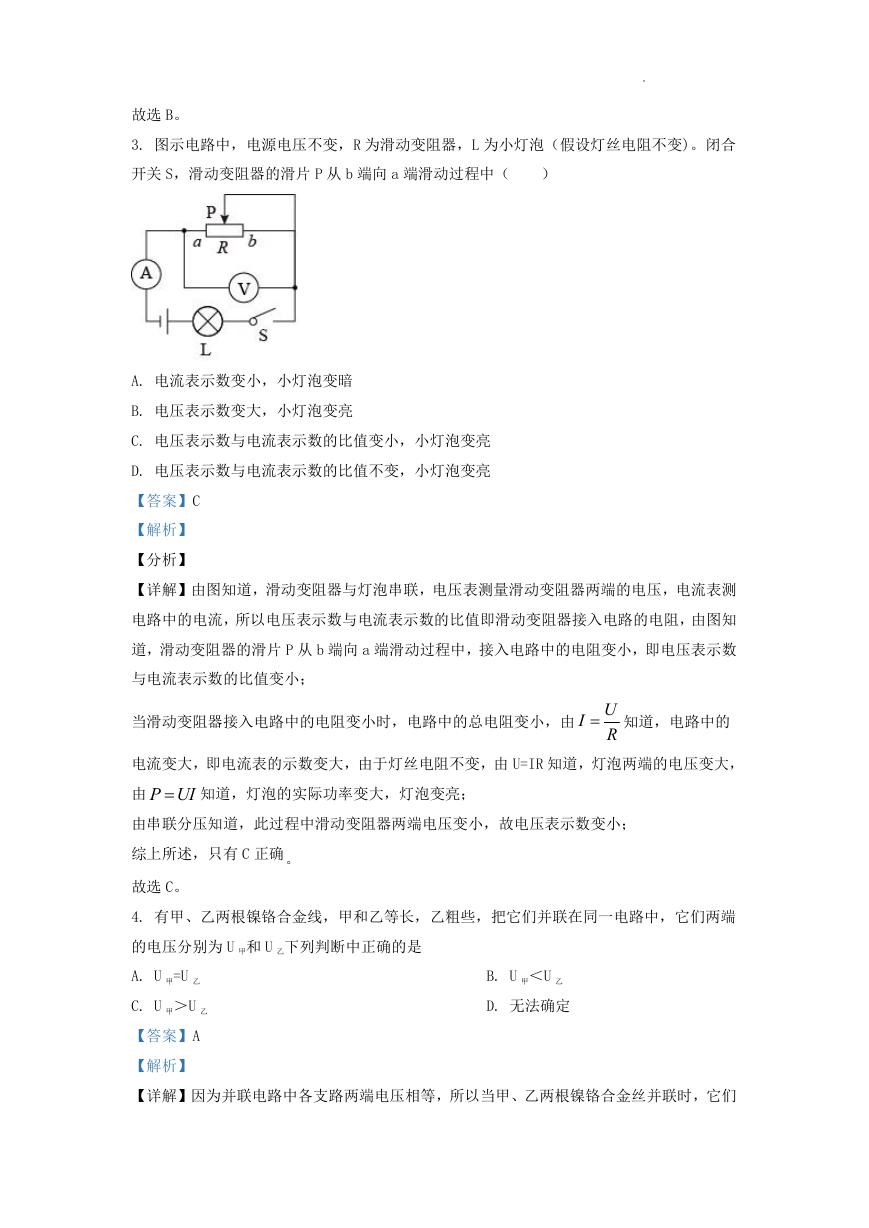

    故选 B。 3. 图示电路中，电源电压不变，R 为滑动变阻器，L 为小灯泡（假设灯丝电阻不变)。闭合 开关 S，滑动变阻器的滑片 P 从 b 端向 a 端滑动过程中（ ） A. 电流表示数变小，小灯泡变暗 B. 电压表示数变大，小灯泡变亮 C. 电压表示数与电流表示数的比值变小，小灯泡变亮 D. 电压表示数与电流表示数的比值不变，小灯泡变亮 【答案】C 【解析】 【分析】 【详解】由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测 电路中的电流，所以电压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知 道，滑动变阻器的滑片 P 从 b 端向 a 端滑动过程中，接入电路中的电阻变小，即电压表示数 与电流表示数的比值变小； 当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由 UI  知道，电路中的 R 电流变大，即电流表的示数变大，由于灯丝电阻不变，由 U=IR 知道，灯泡两端的电压变大， 由 P UI 知道，灯泡的实际功率变大，灯泡变亮； 由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小； 综上所述，只有 C 正确。 故选 C。 4. 有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端 的电压分别为 U 甲和 U 乙下列判断中正确的是 A. U 甲=U 乙 C. U 甲＞U 乙 【答案】A 【解析】 B. U 甲＜U 乙 D. 无法确定 【详解】因为并联电路中各支路两端电压相等，所以当甲、乙两根镍铬合金丝并联时，它们 学科 网（北 京）股 份有限 公司

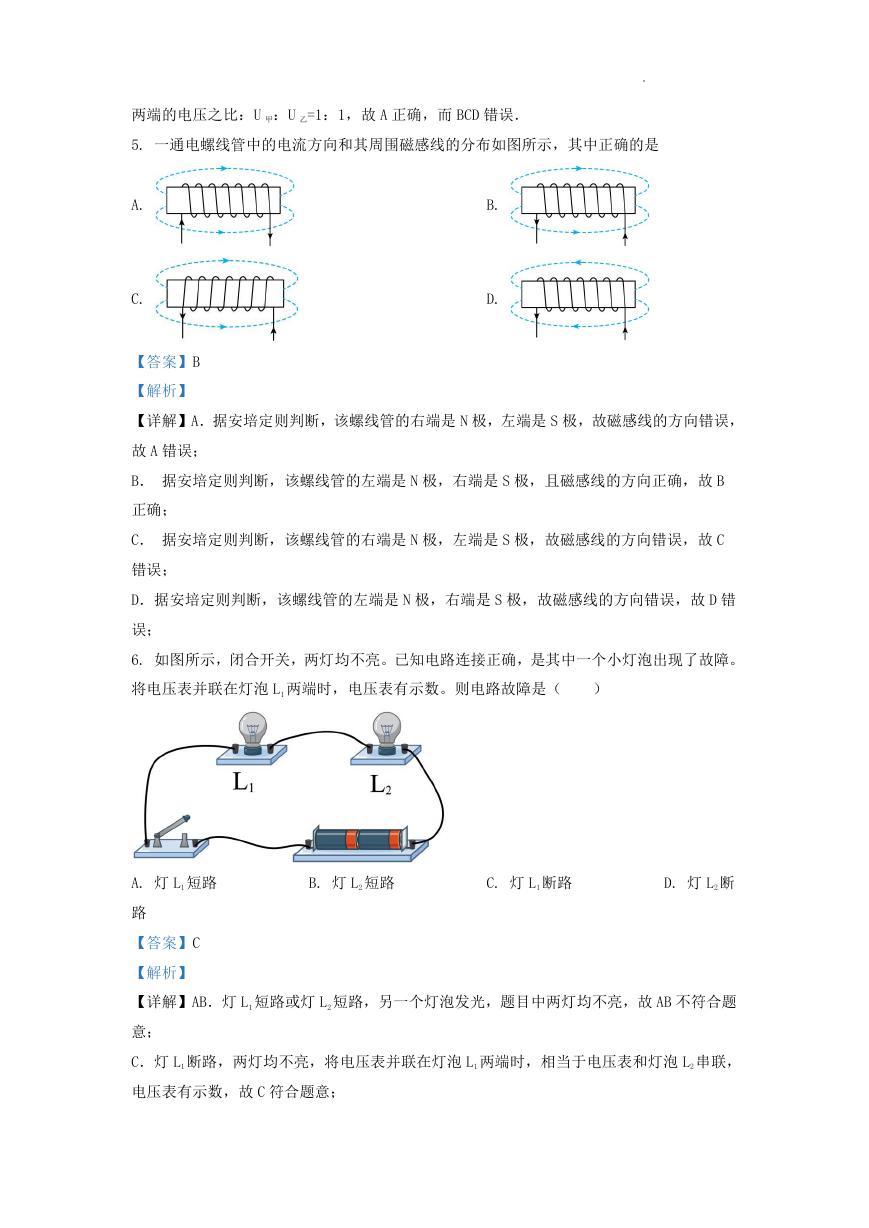

    两端的电压之比：U 甲：U 乙=1：1，故 A 正确，而 BCD 错误． 5. 一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是 A. C. 【答案】B 【解析】 B. D. 【详解】A．据安培定则判断，该螺线管的右端是 N 极，左端是 S 极，故磁感线的方向错误， 故 A 错误； B． 据安培定则判断，该螺线管的左端是 N 极，右端是 S 极，且磁感线的方向正确，故 B 正确； C． 据安培定则判断，该螺线管的右端是 N 极，左端是 S 极，故磁感线的方向错误，故 C 错误； D．据安培定则判断，该螺线管的左端是 N 极，右端是 S 极，故磁感线的方向错误，故 D 错 误； 6. 如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。 将电压表并联在灯泡 L1 两端时，电压表有示数。则电路故障是（ ） A. 灯 L1 短路 B. 灯 L2 短路 C. 灯 L1 断路 D. 灯 L2 断 路 【答案】C 【解析】 【详解】AB．灯 L1 短路或灯 L2 短路，另一个灯泡发光，题目中两灯均不亮，故 AB 不符合题 意； C．灯 L1 断路，两灯均不亮，将电压表并联在灯泡 L1 两端时，相当于电压表和灯泡 L2 串联， 电压表有示数，故 C 符合题意； 学科 网（北 京）股 份有限 公司

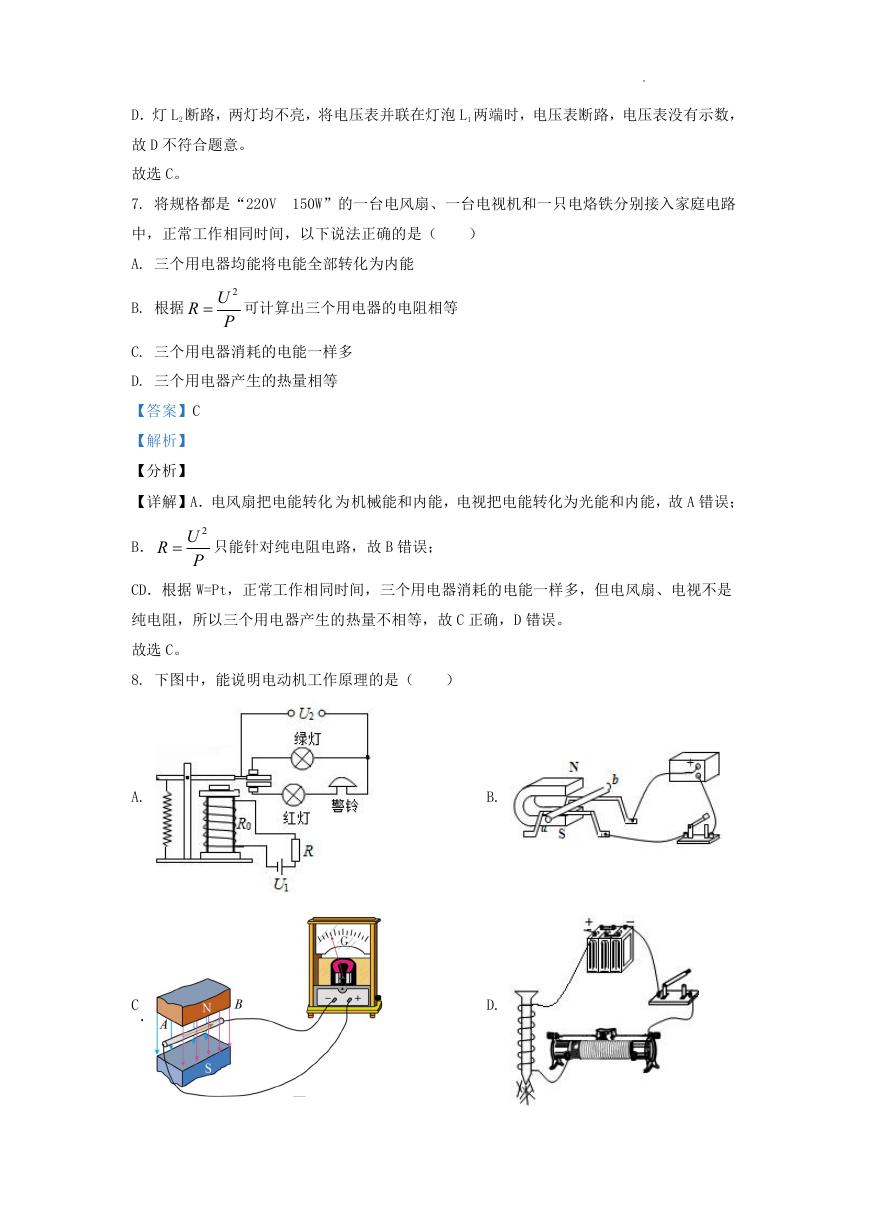

    D．灯 L2 断路，两灯均不亮，将电压表并联在灯泡 L1 两端时，电压表断路，电压表没有示数， 故 D 不符合题意。 故选 C。 7. 将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路 中，正常工作相同时间，以下说法正确的是（ ） A. 三个用电器均能将电能全部转化为内能 B. 根据 2UR  P 可计算出三个用电器的电阻相等 C. 三个用电器消耗的电能一样多 D. 三个用电器产生的热量相等 【答案】C 【解析】 【分析】 【详解】A．电风扇把电能转化 为机械能和内能，电视把电能转化为光能和内能，故 A 错误； B． 2UR  P 只能针对纯电阻电路，故 B 错误； CD．根据 W=Pt，正常工作相同时间，三个用电器消耗的电能一样多，但电风扇、电视不是 纯电阻，所以三个用电器产生的热量不相等，故 C 正确，D 错误。 故选 C。 8. 下图中，能说明电动机工作原理的是（ ） B. D. A. C. 学科 网（北 京）股 份有限 公司

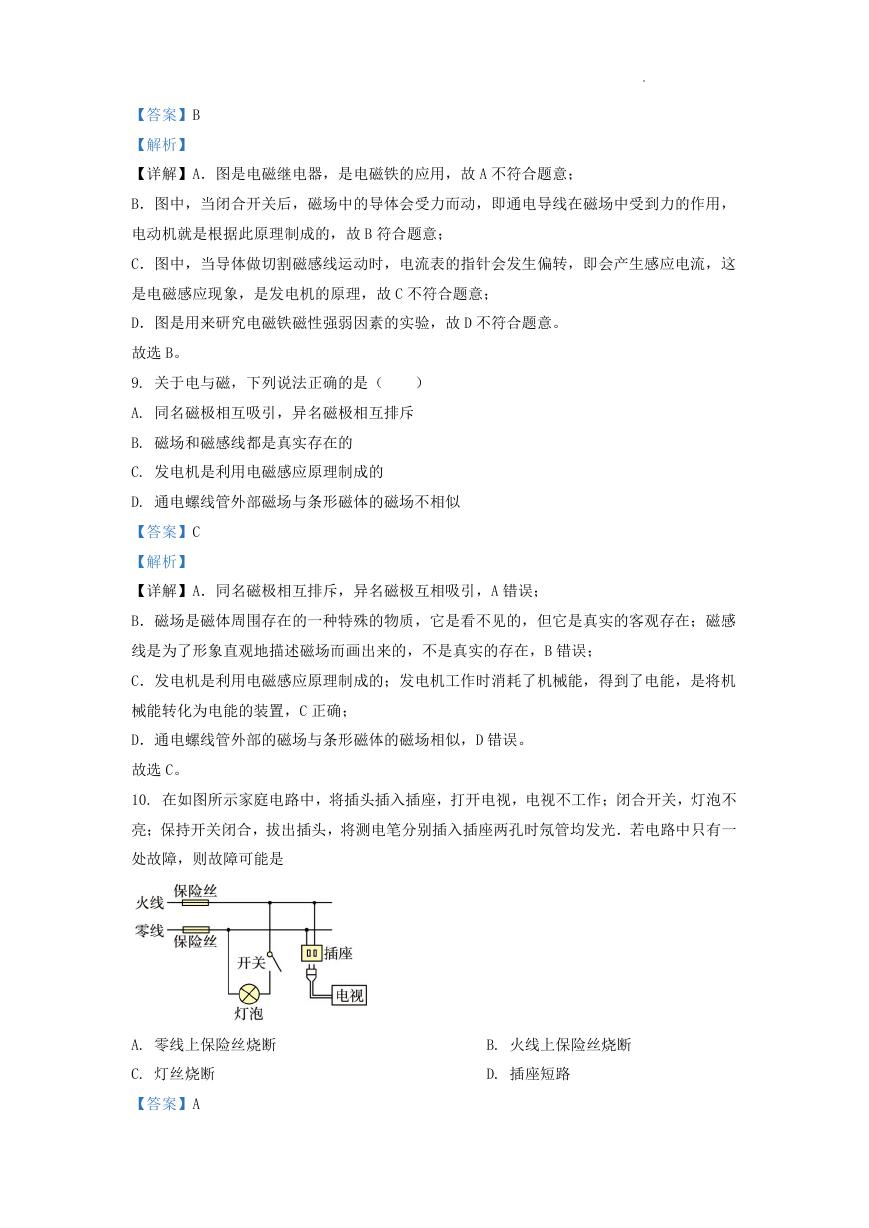

    【答案】B 【解析】 【详解】A．图是电磁继电器，是电磁铁的应用，故 A 不符合题意； B．图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用， 电动机就是根据此原理制成的，故 B 符合题意； C．图中，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这 是电磁感应现象，是发电机的原理，故 C 不符合题意； D．图是用来研究电磁铁磁性强弱因素的实验，故 D 不符合题意。 故选 B。 9. 关于电与磁，下列说法正确的是（ ） A. 同名磁极相互吸引，异名磁极相互排斥 B. 磁场和磁感线都是真实存在的 C. 发电机是利用电磁感应原理制成的 D. 通电螺线管外部磁场与条形磁体的磁场不相似 【答案】C 【解析】 【详解】A．同名磁极相互排斥，异名磁极互相吸引，A 错误； B．磁场是磁体周围存在的一种特殊的物质，它是看不见的，但它是真实的客观存在；磁感 线是为了形象直观地描述磁场而画出来的，不是真实的存在，B 错误； C．发电机是利用电磁感应原理制成的；发电机工作时消耗了机械能，得到了电能，是将机 械能转化为电能的装置，C 正确； D．通电螺线管外部的磁场与条形磁体的磁场相似，D 错误。 故选 C。 10. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不 亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一 处故障，则故障可能是 A. 零线上保险丝烧断 C. 灯丝烧断 【答案】A 学科 网（北 京）股 份有限 公司 B. 火线上保险丝烧断 D. 插座短路

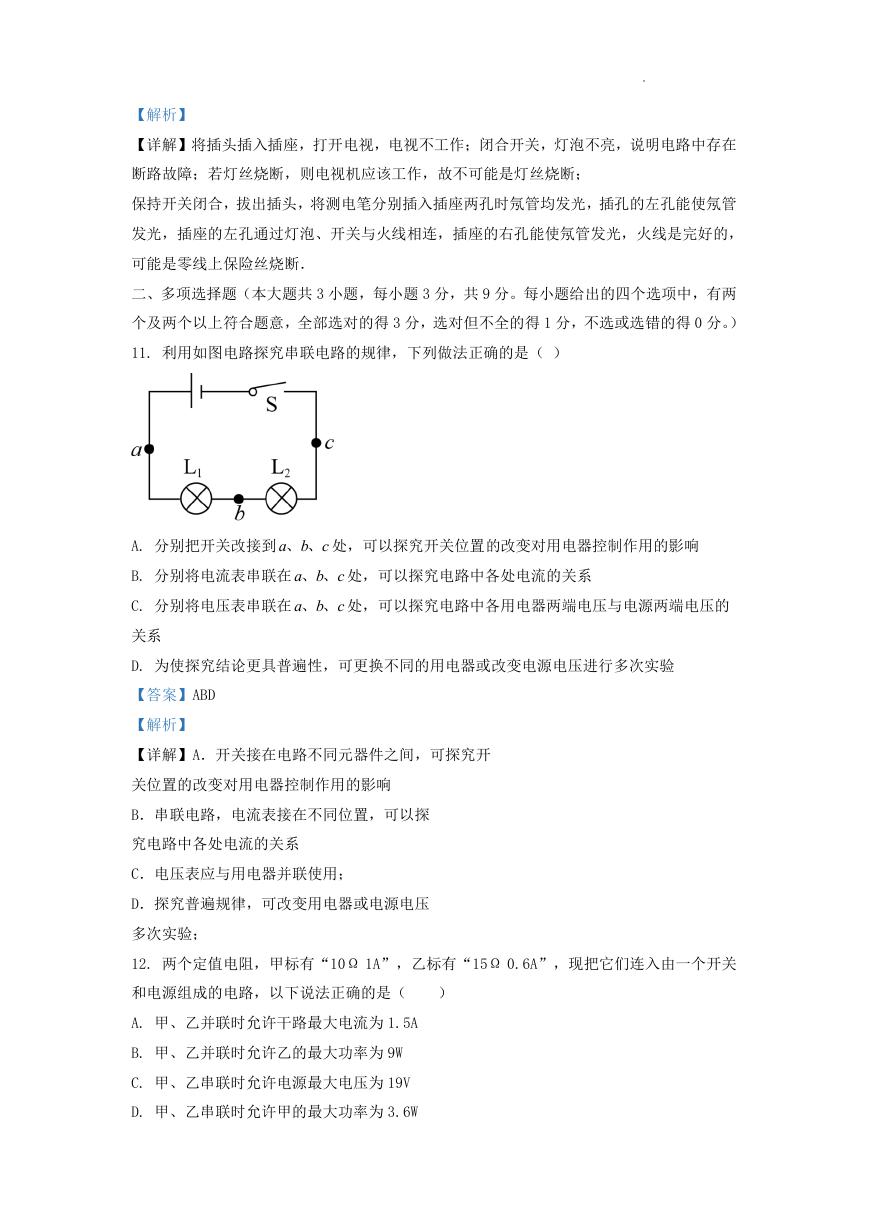

    【解析】 【详解】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在 断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断； 保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管 发光，插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管发光，火线是完好的， 可能是零线上保险丝烧断． 二、多项选择题（本大题共 3 小题，每小题 3 分，共 9 分。每小题给出的四个选项中，有两 个及两个以上符合题意，全部选对的得 3 分，选对但不全的得 1 分，不选或选错的得 0 分。） 11. 利用如图电路探究串联电路的规律，下列做法正确的是（ ） A. 分别把开关改接到 a b c、 、 处，可以探究开关位置的改变对用电器控制作用的影响 B. 分别将电流表串联在 a b c、 、 处，可以探究电路中各处电流的关系 C. 分别将电压表串联在 a b c、 、 处，可以探究电路中各用电器两端电压与电源两端电压的 关系 D. 为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验 【答案】ABD 【解析】 【详解】A．开关接在电路不同元器件之间，可探究开 关位置的改变对用电器控制作用的影响 B．串联电路，电流表接在不同位置，可以探 究电路中各处电流的关系 C．电压表应与用电器并联使用； D．探究普遍规律，可改变用电器或电源电压 多次实验； 12. 两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关 和电源组成的电路，以下说法正确的是（ ） A. 甲、乙并联时允许干路最大电流为 1.5A B. 甲、乙并联时允许乙的最大功率为 9W C. 甲、乙串联时允许电源最大电压为 19V D. 甲、乙串联时允许甲的最大功率为 3.6W 学科 网（北 京）股 份有限 公司

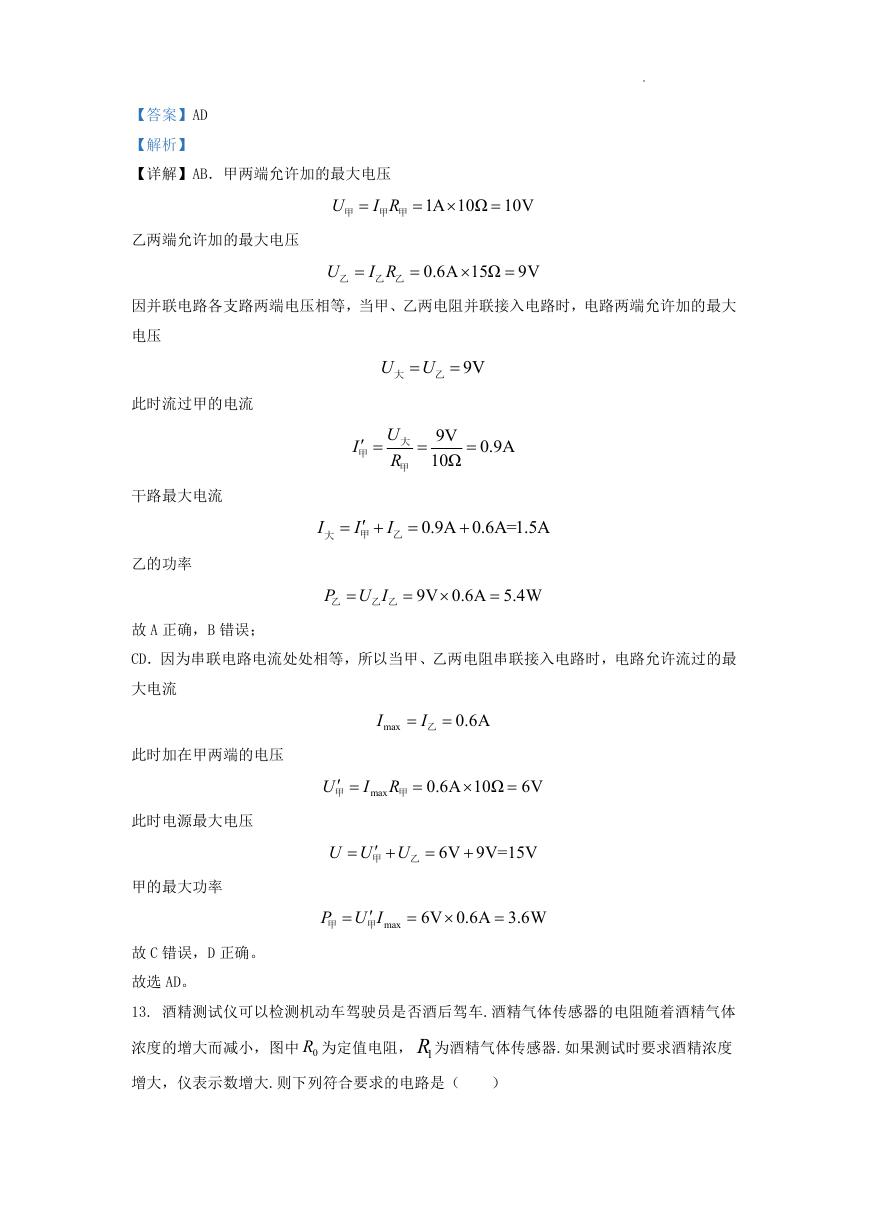

    【答案】AD 【解析】 【详解】AB．甲两端允许加的最大电压 乙两端允许加的最大电压 U 甲 I R 甲 甲  U 乙  I R 乙 乙  1A 10Ω 10V   0.6A 15Ω 9V   因并联电路各支路两端电压相等，当甲、乙两电阻并联接入电路时，电路两端允许加的最大 电压 此时流过甲的电流 干路最大电流 乙的功率 故 A 正确，B 错误； U 大 U 乙 9V I   甲 U R 大 甲  9V 0.9A 10Ω  I 大  I 甲  I 乙  0.9A 0.6A=1.5A  P U I  乙 乙 乙  9V 0.6A 5.4W   CD．因为串联电路电流处处相等，所以当甲、乙两电阻串联接入电路时，电路允许流过的最 大电流 此时加在甲两端的电压 此时电源最大电压 甲的最大功率 故 C 错误，D 正确。 故选 AD。 I max I 乙 0.6A I R max 甲  0.6A 10Ω 6V   U   甲 U U U  甲  6V 9V=15V  乙 P U I 甲 甲  max 6V 0.6A 3.6W   13. 酒精测试仪可以检测机动车驾驶员是否酒后驾车.酒精气体传感器的电阻随着酒精气体 浓度的增大而减小，图中 0R 为定值电阻， 1R 为酒精气体传感器.如果测试时要求酒精浓度 增大，仪表示数增大.则下列符合要求的电路是（ ） 学科 网（北 京）股 份有限 公司

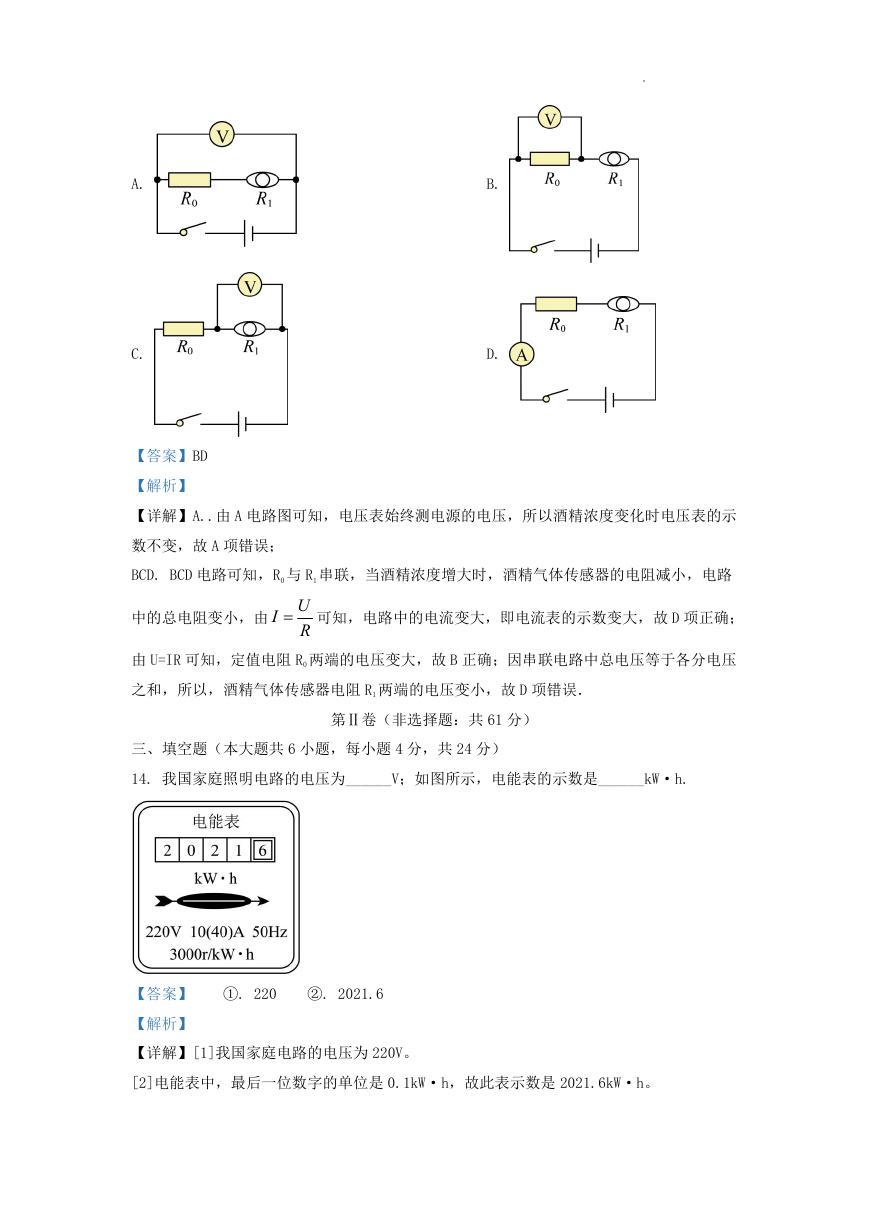

    B. D. A. C. 【答案】BD 【解析】 【详解】A..由 A 电路图可知，电压表始终测电源的电压，所以酒精浓度变化时电压表的示 数不变，故 A 项错误； BCD. BCD 电路可知，R0 与 R1 串联，当酒精浓度增大时，酒精气体传感器的电阻减小，电路 中的总电阻变小，由 UI  可知，电路中的电流变大，即电流表的示数变大，故 D 项正确； R 由 U=IR 可知，定值电阻 R0 两端的电压变大，故 B 正确；因串联电路中总电压等于各分电压 之和，所以，酒精气体传感器电阻 R1 两端的电压变小，故 D 项错误． 三、填空题（本大题共 6 小题，每小题 4 分，共 24 分） 第Ⅱ卷（非选择题：共 61 分） 14. 我国家庭照明电路的电压为______V；如图所示，电能表的示数是______kW·h. 【答案】 ①. 220 ②. 2021.6 【解析】 【详解】[1]我国家庭电路的电压为 220V。 [2]电能表中，最后一位数字的单位是 0.1kW·h，故此表示数是 2021.6kW·h。 学科 网（北 京）股 份有限 公司
