DVK571 扩展板用户手册 2014.04.12 V1.0

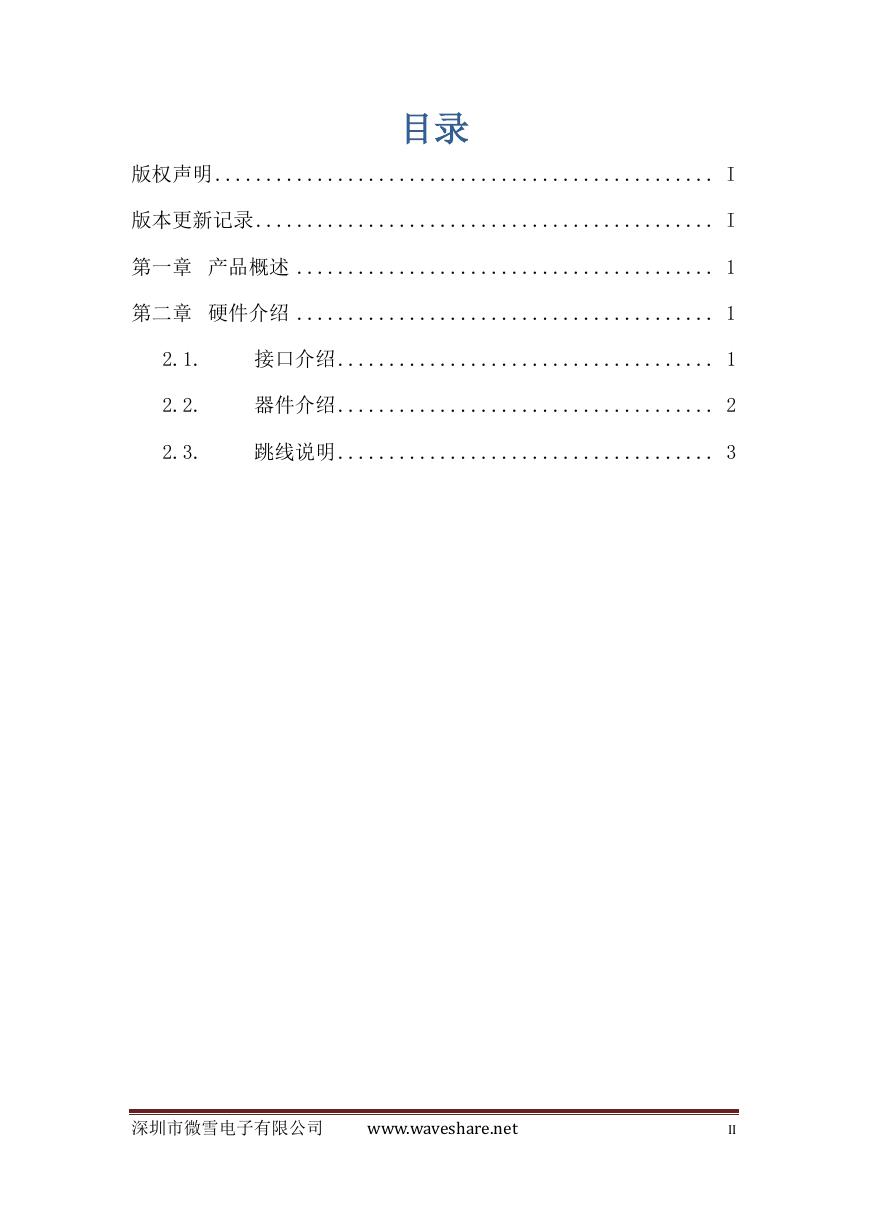

目录版权声明 ................................................. I 版本更新记录 ............................................. I 第一章产品概述 ......................................... 1 第二章硬件介绍 ......................................... 1 2.1. 接口介绍 ..................................... 1 2.2. 器件介绍 ..................................... 2 2.3. 跳线说明 ..................................... 3 深圳市微雪电子有限公司 www.waveshare.net II

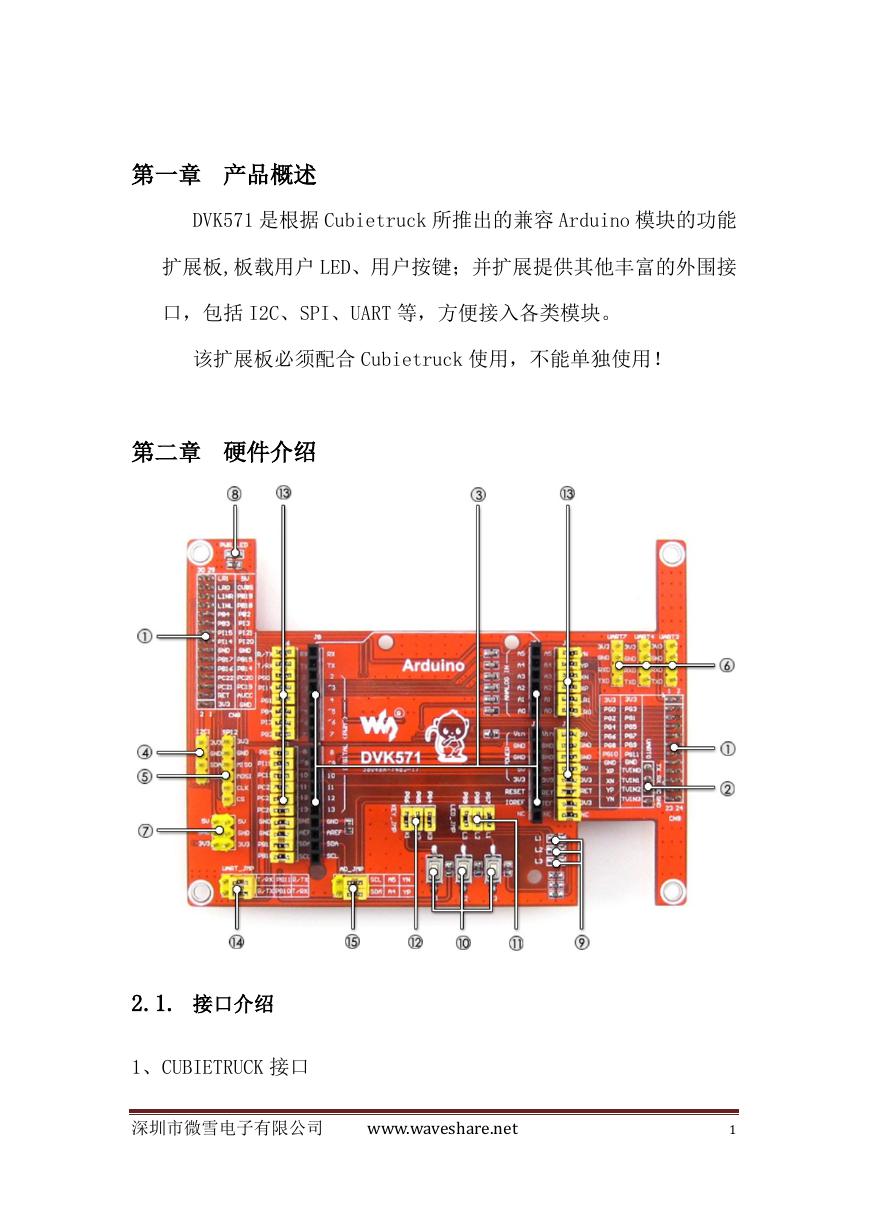

第一章产品概述 DVK571 是根据 Cubietruck 所推出的兼容 Arduino 模块的功能扩展板,板载用户 LED、用户按键；并扩展提供其他丰富的外围接口，包括 I2C、SPI、UART 等，方便接入各类模块。该扩展板必须配合 Cubietruck 使用，不能单独使用！第二章硬件介绍 2.1. 接口介绍 1、CUBIETRUCK 接口深圳市微雪电子有限公司 www.waveshare.net 1

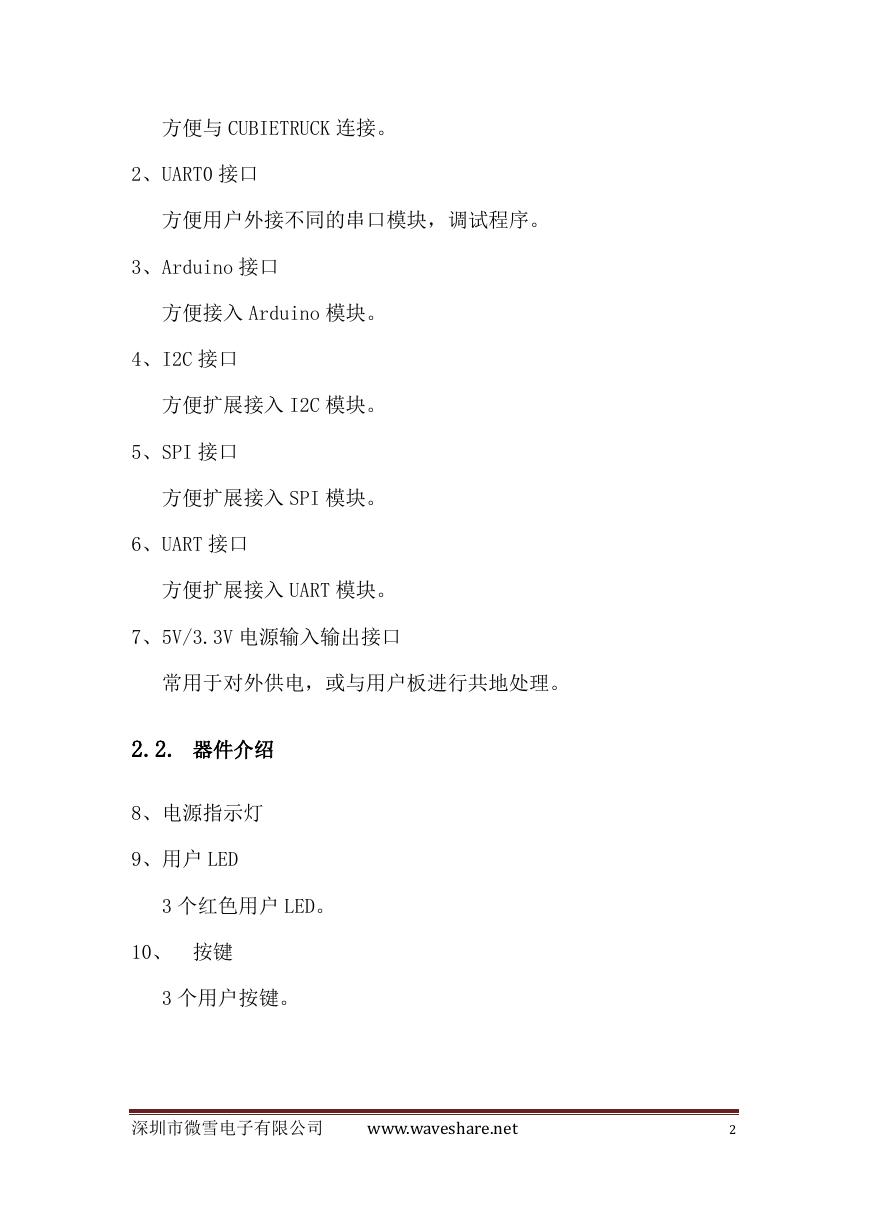

方便与 CUBIETRUCK 连接。 2、UART0 接口方便用户外接不同的串口模块，调试程序。 3、Arduino 接口方便接入 Arduino 模块。 4、I2C 接口方便扩展接入 I2C 模块。 5、SPI 接口方便扩展接入 SPI 模块。 6、UART 接口方便扩展接入 UART 模块。 7、5V/3.3V 电源输入输出接口常用于对外供电，或与用户板进行共地处理。 2.2. 器件介绍 8、电源指示灯 9、用户 LED 3 个红色用户 LED。 10、按键 3 个用户按键。深圳市微雪电子有限公司 www.waveshare.net 2

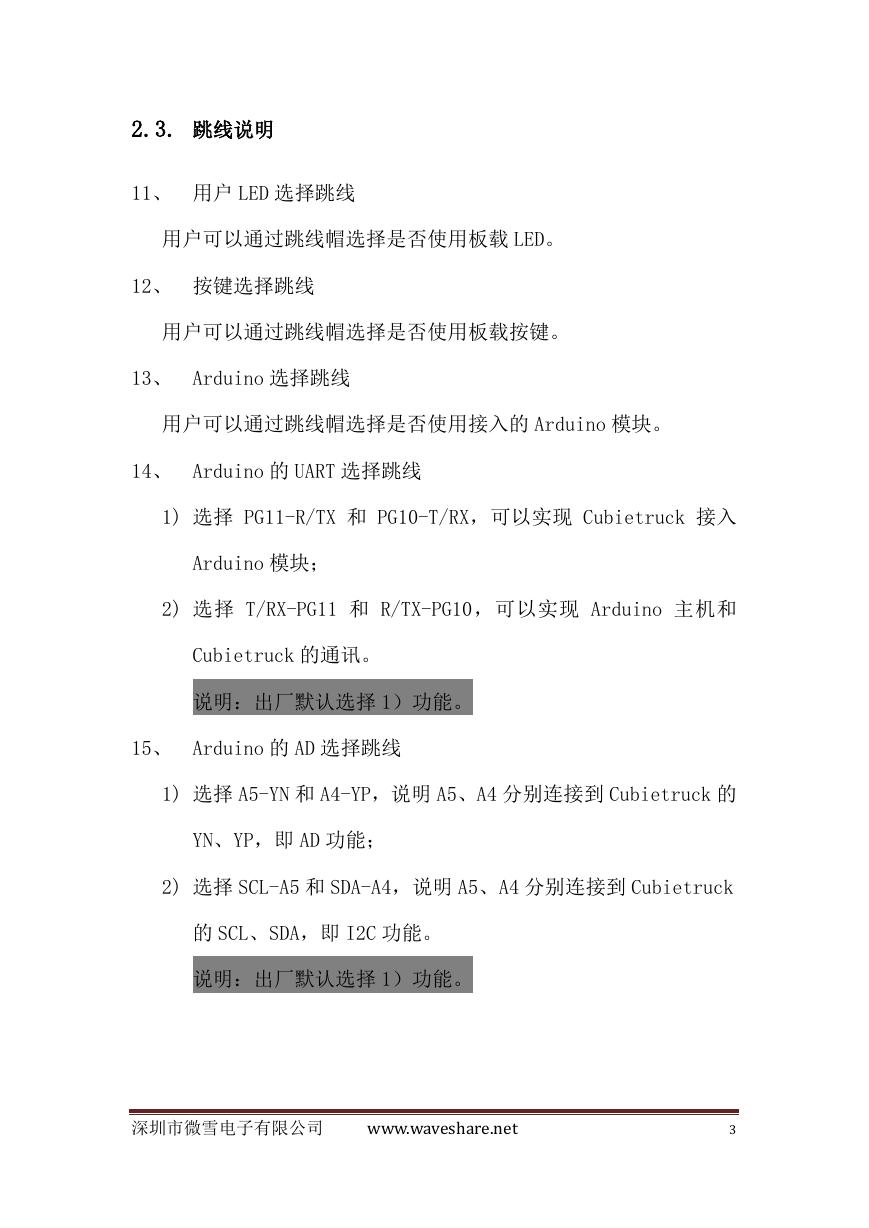

2.3. 跳线说明 11、用户 LED 选择跳线用户可以通过跳线帽选择是否使用板载 LED。 12、按键选择跳线用户可以通过跳线帽选择是否使用板载按键。 13、 Arduino 选择跳线用户可以通过跳线帽选择是否使用接入的 Arduino 模块。 14、 Arduino 的 UART 选择跳线 1) 选择 PG11-R/TX 和 PG10-T/RX，可以实现 Cubietruck 接入 Arduino 模块； 2) 选择 T/RX-PG11 和 R/TX-PG10，可以实现 Arduino 主机和 Cubietruck 的通讯。说明：出厂默认选择 1）功能。 15、 Arduino 的 AD 选择跳线 1) 选择 A5-YN 和 A4-YP，说明 A5、A4 分别连接到 Cubietruck 的 YN、YP，即 AD 功能； 2) 选择 SCL-A5 和 SDA-A4，说明 A5、A4 分别连接到 Cubietruck 的 SCL、SDA，即 I2C 功能。说明：出厂默认选择 1）功能。深圳市微雪电子有限公司 www.waveshare.net 3
