目录 1. 硬件介绍 ............................................................................................................................................................................. 2 1.1. 底板资源简介 ............................................................................................................................................. 2 1.2. 核心板资源简介 ......................................................................................................................................... 4 2. 例程分析 ............................................................................................................................................................................. 5 AD ........................................................................................................................................................................... 5 2.1. Atimer_Wic............................................................................................................................................................. 6 2.2. CAN_Ex1_Two_CAN ............................................................................................................................................... 6 2.3. CortexM4 ................................................................................................................................................................ 7 2.4. DAC ......................................................................................................................................................................... 8 2.5. DS18B20 ................................................................................................................................................................. 8 2.6. EMAC_DP83848 ..................................................................................................................................................... 9 2.7. EMC ...................................................................................................................................................................... 10 2.8. 2.9. emWin518 ............................................................................................................................................................ 11 2.10. GPIO ...................................................................................................................................................................... 11 2.11. I2CxAT24CXX......................................................................................................................................................... 11 I2S_UDA1380 _Music ........................................................................................................................................... 12 2.12. LCD ........................................................................................................................................................................ 12 2.13. 2.14. LCD_TouchPanel ................................................................................................................................................... 13 RTC ........................................................................................................................................................................ 13 2.15. SD_File_UART0 ..................................................................................................................................................... 14 2.16. 2.17. SSPxAT45DB .......................................................................................................................................................... 14 2.18. UART ..................................................................................................................................................................... 15 2.19. uCOS-II-V2.92.07 .................................................................................................................................................. 16 2.20. USB DEVICE .......................................................................................................................................................... 16 2.21. USB HOST ............................................................................................................................................................. 17 3. 版本修订 ........................................................................................................................................................................... 18 1

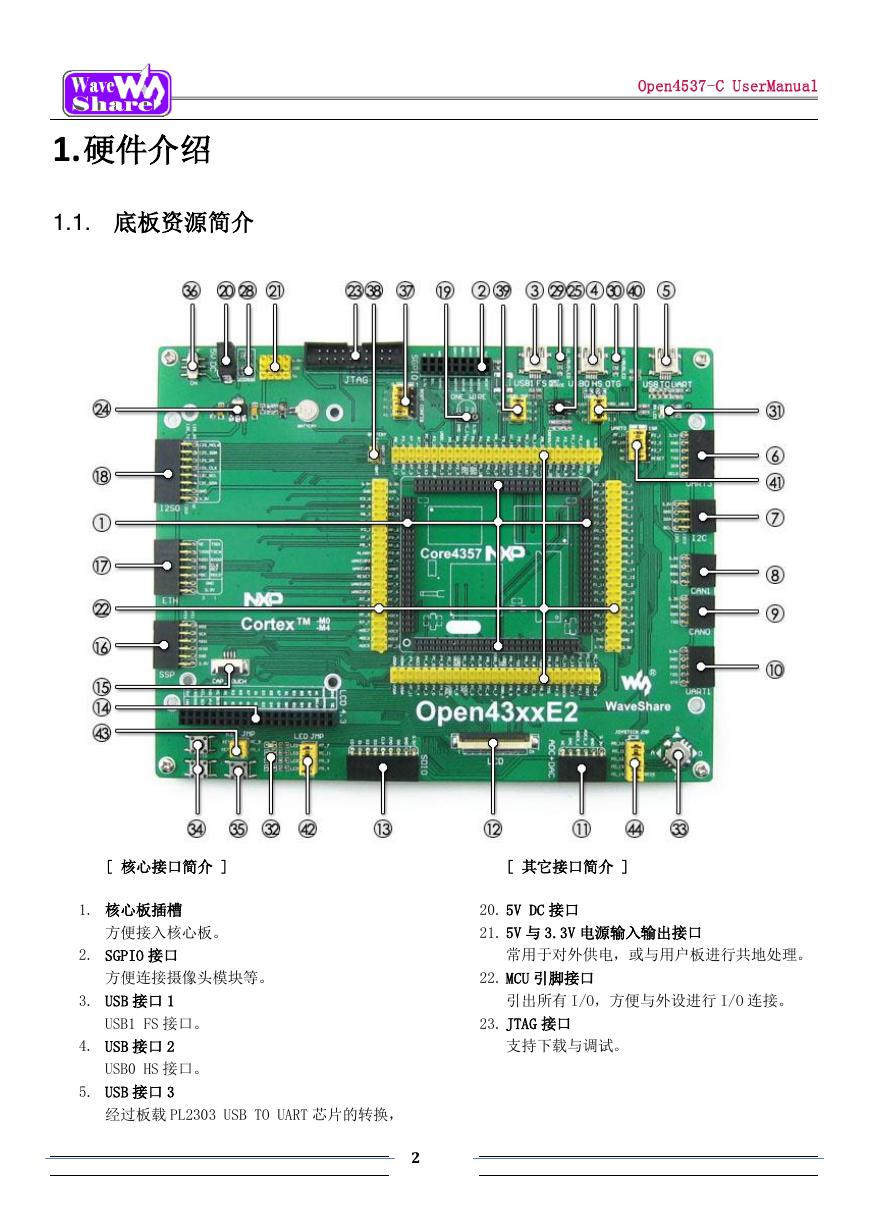

1. 硬件介绍 1.1. 底板资源简介 [ 核心接口简介 ] [ 其它接口简介 ] 1. 核心板插槽 方便接入核心板。 2. SGPIO 接口 20. 5V DC 接口 21. 5V 与 3.3V 电源输入输出接口 常用于对外供电,或与用户板进行共地处理。 方便连接摄像头模块等。 22. MCU 引脚接口 3. USB 接口 1 USB1 FS 接口。 4. USB 接口 2 USB0 HS 接口。 5. USB 接口 3 引出所有 I/O,方便与外设进行 I/O 连接。 23. JTAG 接口 支持下载与调试。 经过板载 PL2303 USB TO UART 芯片的转换, 2

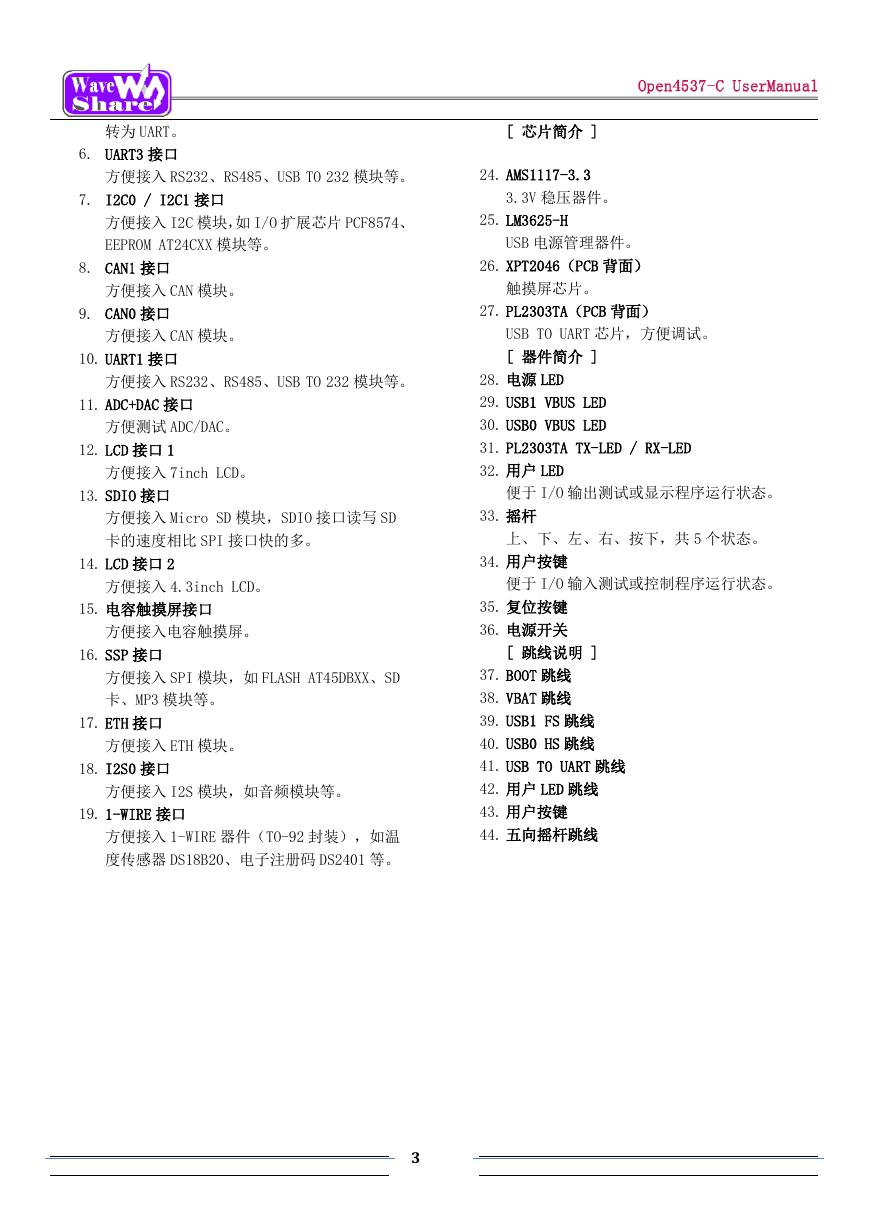

转为 UART。 6. UART3 接口 方便接入 RS232、RS485、USB TO 232 模块等。 7. I2C0 / I2C1 接口 方便接入 I2C 模块,如 I/O 扩展芯片 PCF8574、 EEPROM AT24CXX 模块等。 8. CAN1 接口 方便接入 CAN 模块。 9. CAN0 接口 方便接入 CAN 模块。 10. UART1 接口 方便接入 RS232、RS485、USB TO 232 模块等。 11. ADC+DAC 接口 方便测试 ADC/DAC。 12. LCD 接口 1 方便接入 7inch LCD。 13. SDIO 接口 方便接入 Micro SD 模块,SDIO 接口读写 SD 卡的速度相比 SPI 接口快的多。 14. LCD 接口 2 方便接入 4.3inch LCD。 15. 电容触摸屏接口 方便接入电容触摸屏。 16. SSP 接口 方便接入 SPI 模块,如 FLASH AT45DBXX、SD 卡、MP3 模块等。 17. ETH 接口 方便接入 ETH 模块。 18. I2S0 接口 方便接入 I2S 模块,如音频模块等。 19. 1-WIRE 接口 方便接入 1-WIRE 器件(TO-92 封装),如温 度传感器 DS18B20、电子注册码 DS2401 等。 [ 芯片简介 ] 24. AMS1117-3.3 3.3V 稳压器件。 25. LM3625-H USB 电源管理器件。 26. XPT2046(PCB 背面) 触摸屏芯片。 27. PL2303TA(PCB 背面) USB TO UART 芯片,方便调试。 [ 器件简介 ] 28. 电源 LED 29. USB1 VBUS LED 30. USB0 VBUS LED 31. PL2303TA TX-LED / RX-LED 32. 用户 LED 便于 I/O 输出测试或显示程序运行状态。 33. 摇杆 上、下、左、右、按下,共 5 个状态。 34. 用户按键 便于 I/O 输入测试或控制程序运行状态。 35. 复位按键 36. 电源开关 [ 跳线说明 ] 37. BOOT 跳线 38. VBAT 跳线 39. USB1 FS 跳线 40. USB0 HS 跳线 41. USB TO UART 跳线 42. 用户 LED 跳线 43. 用户按键 44. 五向摇杆跳线 3

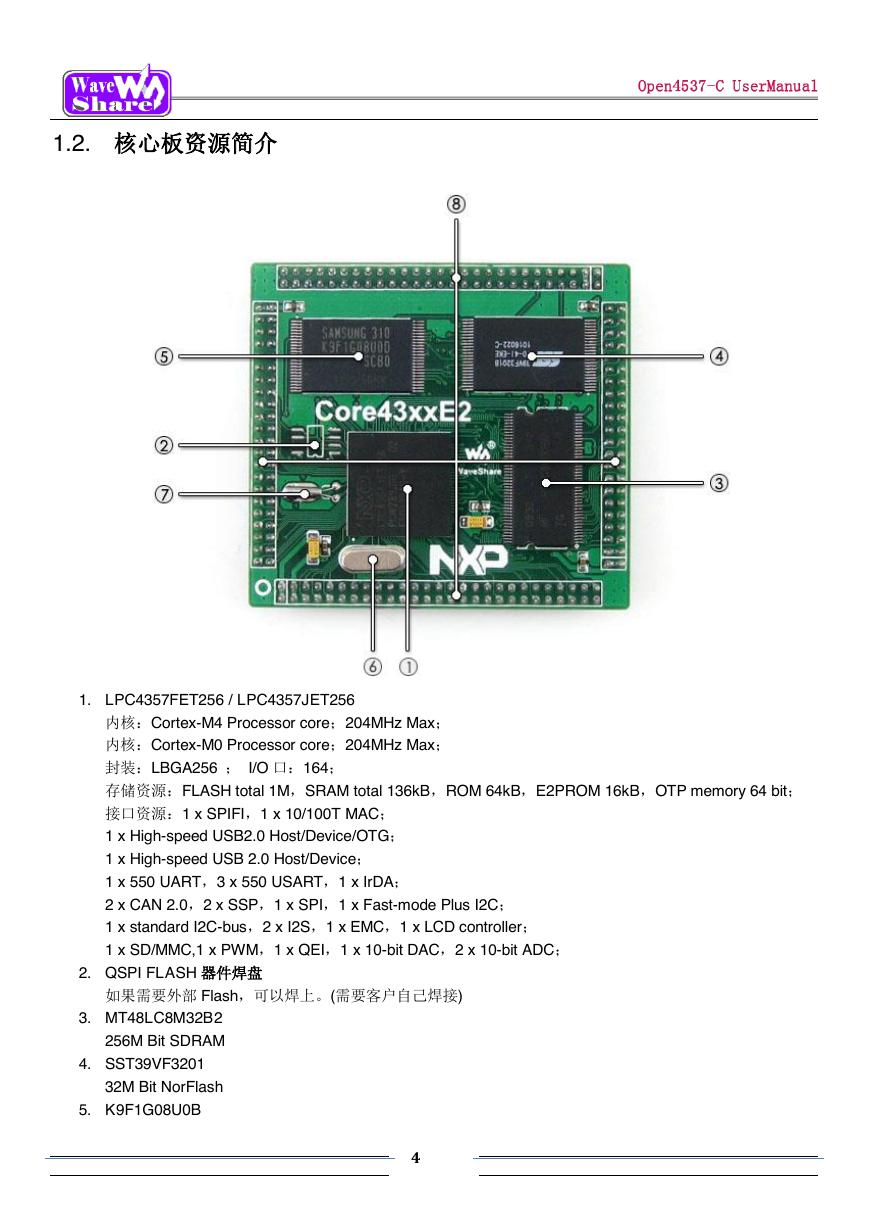

1.2. 核心板资源简介 1. LPC4357FET256 / LPC4357JET256 内核:Cortex-M4 Processor core;204MHz Max; 内核:Cortex-M0 Processor core;204MHz Max; 封装:LBGA256 ; I/O 口:164; 存储资源:FLASH total 1M,SRAM total 136kB,ROM 64kB,E2PROM 16kB,OTP memory 64 bit; 接口资源:1 x SPIFI,1 x 10/100T MAC; 1 x High-speed USB2.0 Host/Device/OTG; 1 x High-speed USB 2.0 Host/Device; 1 x 550 UART,3 x 550 USART,1 x IrDA; 2 x CAN 2.0,2 x SSP,1 x SPI,1 x Fast-mode Plus I2C; 1 x standard I2C-bus,2 x I2S,1 x EMC,1 x LCD controller; 1 x SD/MMC,1 x PWM,1 x QEI,1 x 10-bit DAC,2 x 10-bit ADC; 2. QSPI FLASH 器件焊盘 如果需要外部 Flash,可以焊上。(需要客户自己焊接) 3. MT48LC8M32B2 256M Bit SDRAM 4. SST39VF3201 32M Bit NorFlash 5. K9F1G08U0B 4

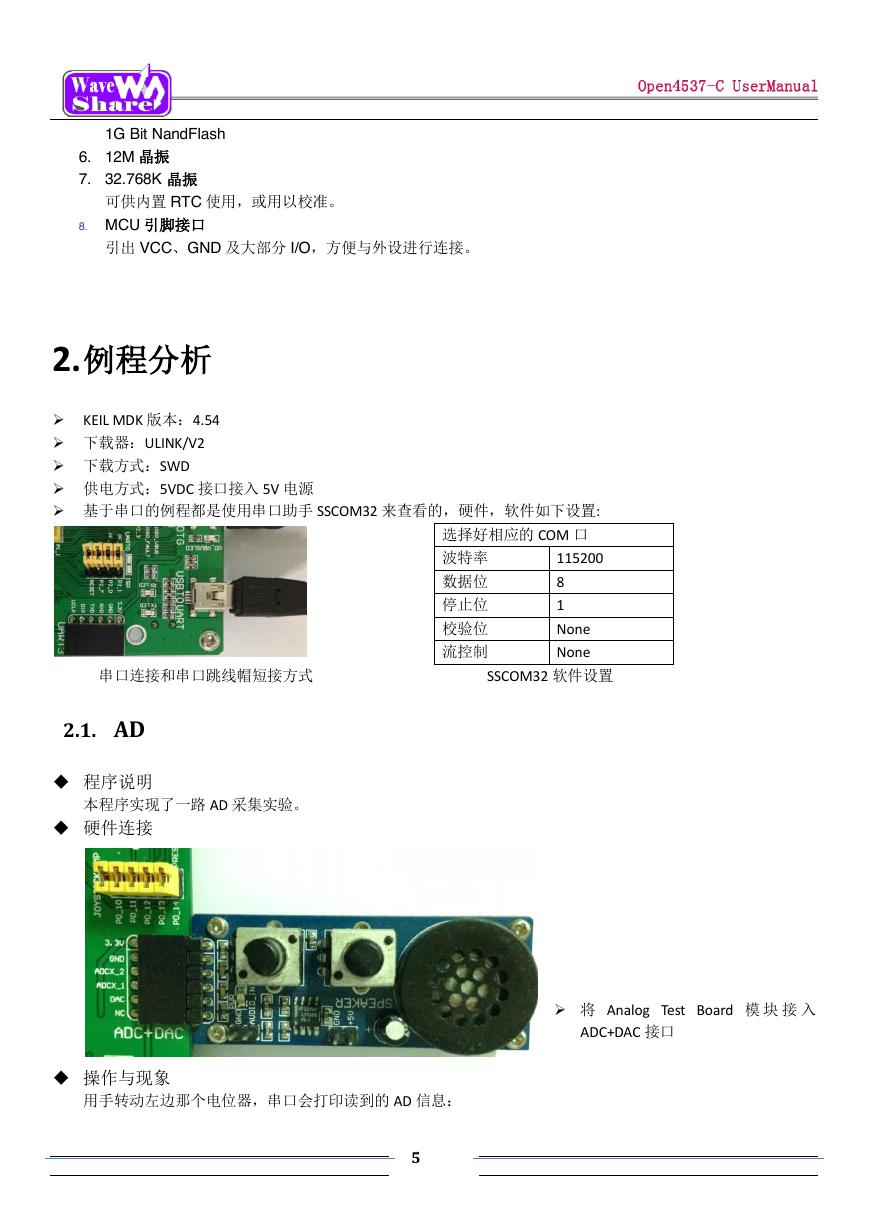

1G Bit NandFlash 6. 12M 晶振 7. 32.768K 晶振 可供内置 RTC 使用,或用以校准。 8. MCU 引脚接口 引出 VCC、GND 及大部分 I/O,方便与外设进行连接。 2. 例程分析 ➢ KEIL MDK 版本:4.54 ➢ 下载器:ULINK/V2 ➢ 下载方式:SWD ➢ 供电方式:5VDC 接口接入 5V 电源 ➢ 基于串口的例程都是使用串口助手 SSCOM32 来查看的,硬件,软件如下设置: 115200 选择好相应的 COM 口 波特率 数据位 停止位 校验位 流控制 None SSCOM32 软件设置 None 8 1 串口连接和串口跳线帽短接方式 2.1. AD ◆ 程序说明 本程序实现了一路 AD 采集实验。 ◆ 硬件连接 ➢ 将 Analog Test Board 模 块 接 入 ADC+DAC 接口 ◆ 操作与现象 用手转动左边那个电位器,串口会打印读到的 AD 信息: 5

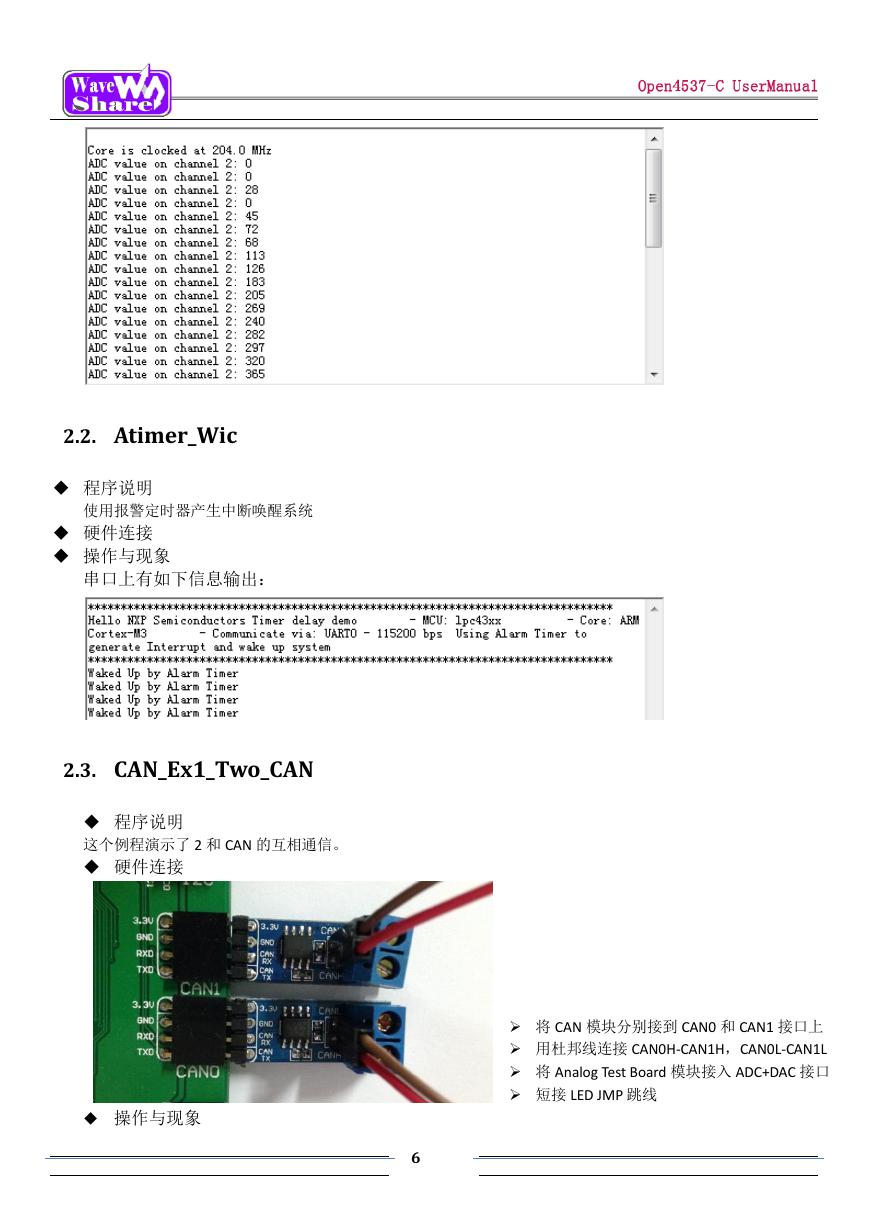

➢ 将 CAN 模块分别接到 CAN0 和 CAN1 接口上 ➢ 用杜邦线连接 CAN0H-CAN1H,CAN0L-CAN1L ➢ 将 Analog Test Board 模块接入 ADC+DAC 接口 ➢ 短接 LED JMP 跳线 6 2.2. Atimer_Wic ◆ 程序说明 使用报警定时器产生中断唤醒系统 ◆ 硬件连接 ◆ 操作与现象 串口上有如下信息输出: 2.3. CAN_Ex1_Two_CAN ◆ 程序说明 这个例程演示了 2 和 CAN 的互相通信。 ◆ 硬件连接 ◆ 操作与现象

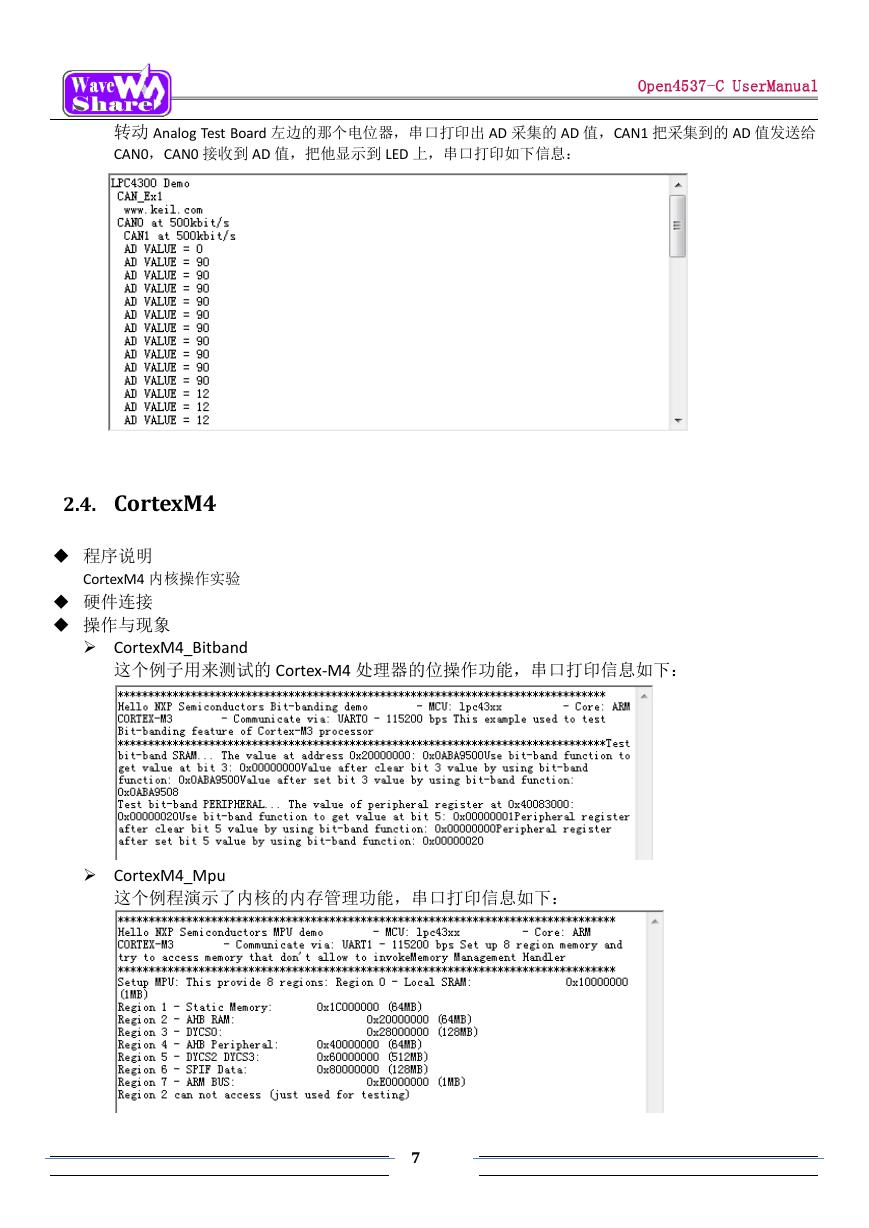

转动 Analog Test Board 左边的那个电位器,串口打印出 AD 采集的 AD 值,CAN1 把采集到的 AD 值发送给 CAN0,CAN0 接收到 AD 值,把他显示到 LED 上,串口打印如下信息: 2.4. CortexM4 ◆ 程序说明 CortexM4 内核操作实验 ◆ 硬件连接 ◆ 操作与现象 ➢ CortexM4_Bitband 这个例子用来测试的 Cortex-M4 处理器的位操作功能,串口打印信息如下: ➢ CortexM4_Mpu 这个例程演示了内核的内存管理功能,串口打印信息如下: 7

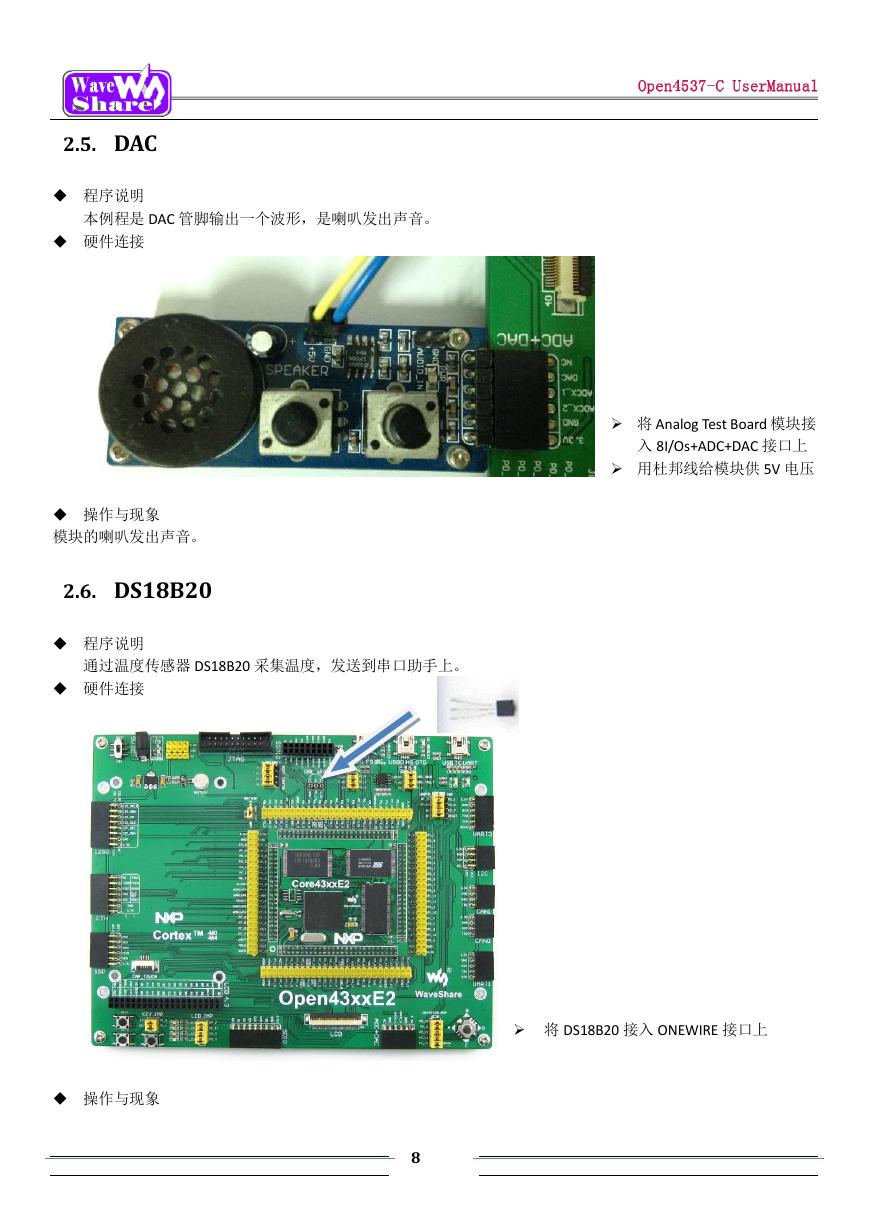

2.5. DAC ◆ 程序说明 本例程是 DAC 管脚输出一个波形,是喇叭发出声音。 ◆ 硬件连接 ◆ 操作与现象 模块的喇叭发出声音。 2.6. DS18B20 ◆ 程序说明 通过温度传感器 DS18B20 采集温度,发送到串口助手上。 ◆ 硬件连接 ➢ 将 Analog Test Board 模块接 入 8I/Os+ADC+DAC 接口上 ➢ 用杜邦线给模块供 5V 电压 ➢ 将 DS18B20 接入 ONEWIRE 接口上 ◆ 操作与现象 8
