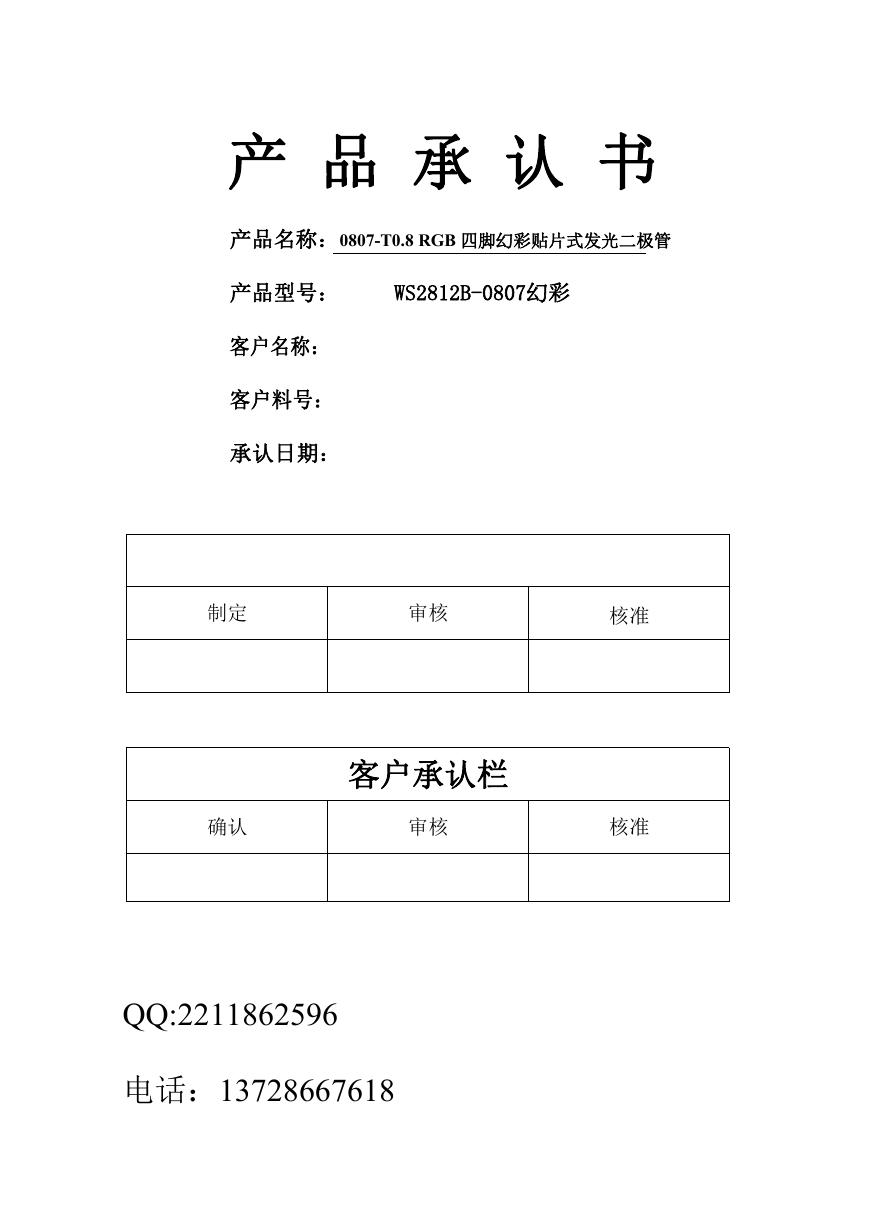

产品承认书产品名称：0807-T0.8 RGB 四脚幻彩贴片式发光二极管产品型号： WS2812B-0807幻彩客户名称：客户料号：承认日期：制定审核核准客户承认栏确认审核核准 QQ:2211862596 电话：13728667618

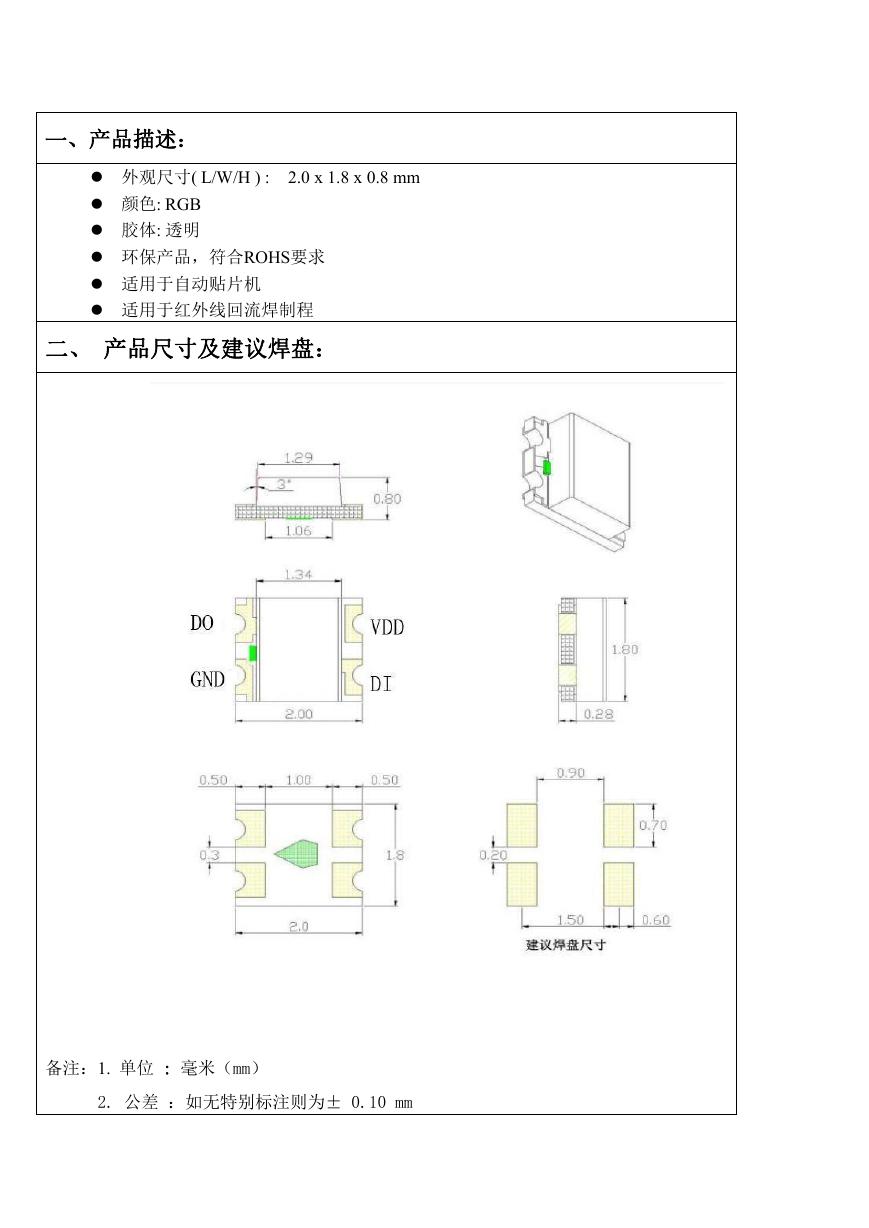

一、产品描述： 2.0 x 1.8 x 0.8 mm  外观尺寸( L/W/H ) :  颜色: RGB  胶体: 透明  环保产品，符合ROHS要求  适用于自动贴片机  适用于红外线回流焊制程二、产品尺寸及建议焊盘：备注：1. 单位 : 毫米（mm） 2. 公差：如无特别标注则为± 0.10 mm

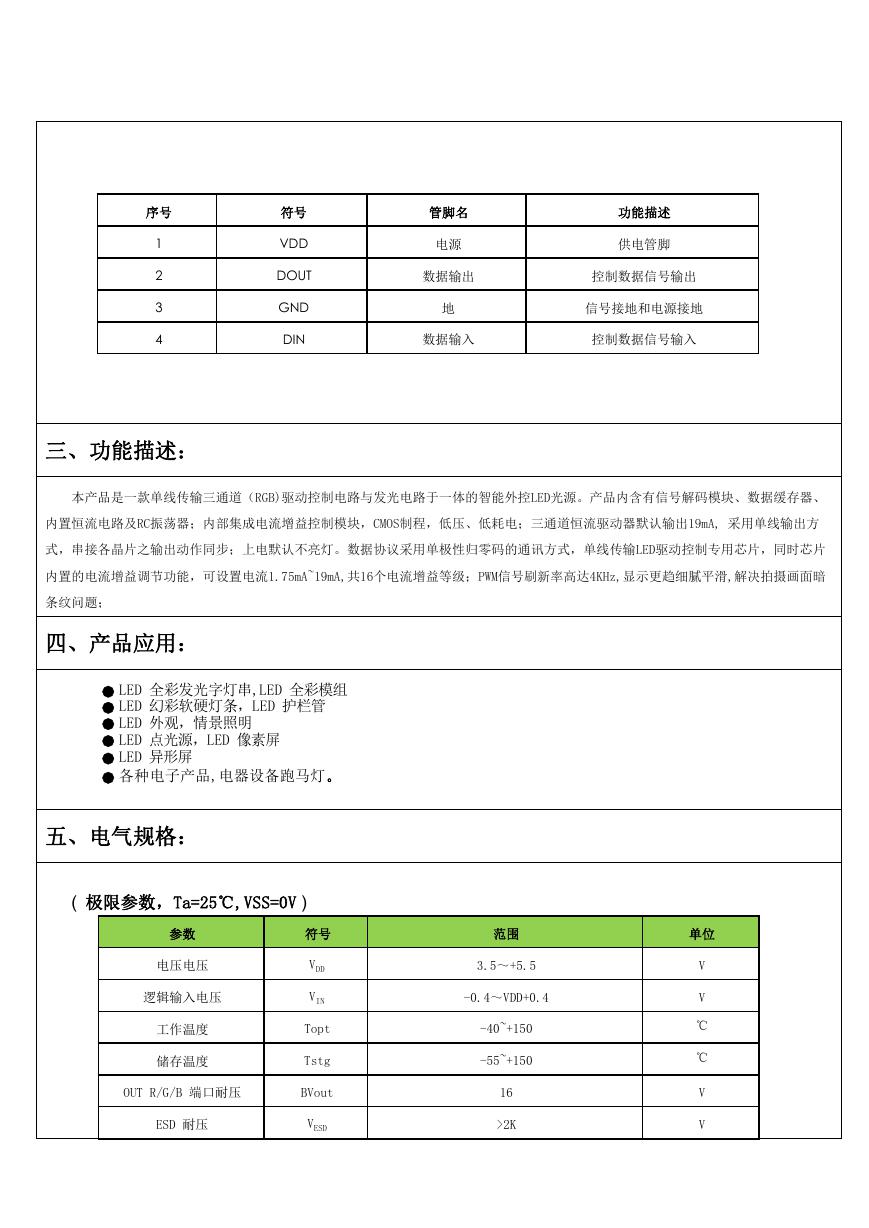

序号 1 2 3 4 符号 VDD DOUT GND DIN 管脚名电源数据输出地数据输入功能描述供电管脚控制数据信号输出信号接地和电源接地控制数据信号输入三、功能描述：本产品是一款单线传输三通道（RGB)驱动控制电路与发光电路于一体的智能外控LED光源。产品内含有信号解码模块、数据缓存器、内置恒流电路及RC振荡器；内部集成电流增益控制模块，CMOS制程，低压、低耗电；三通道恒流驱动器默认输出19mA, 采用单线输出方式，串接各晶片之输出动作同步；上电默认不亮灯。数据协议采用单极性归零码的通讯方式，单线传输LED驱动控制专用芯片，同时芯片内置的电流增益调节功能，可设置电流1.75mA~19mA,共16个电流增益等级；PWM信号刷新率高达4KHz,显示更趋细腻平滑,解决拍摄画面暗条纹问题；四、产品应用： ● LED 全彩发光字灯串,LED 全彩模组 ● LED 幻彩软硬灯条，LED 护栏管 ● LED 外观，情景照明 ● LED 点光源，LED 像素屏 ● LED 异形屏 ● 各种电子产品,电器设备跑马灯。五、电气规格： ( 极限参数，Ta=25℃,VSS=0V ) 参数电压电压逻辑输入电压工作温度储存温度 OUT R/G/B 端口耐压 ESD 耐压符号 VDD VIN Topt Tstg BVout VESD 范围 3.5～+5.5 -0.4～VDD+0.4 -40~+150 -55~+150 16 >2K 单位 V V ℃ ℃ V V

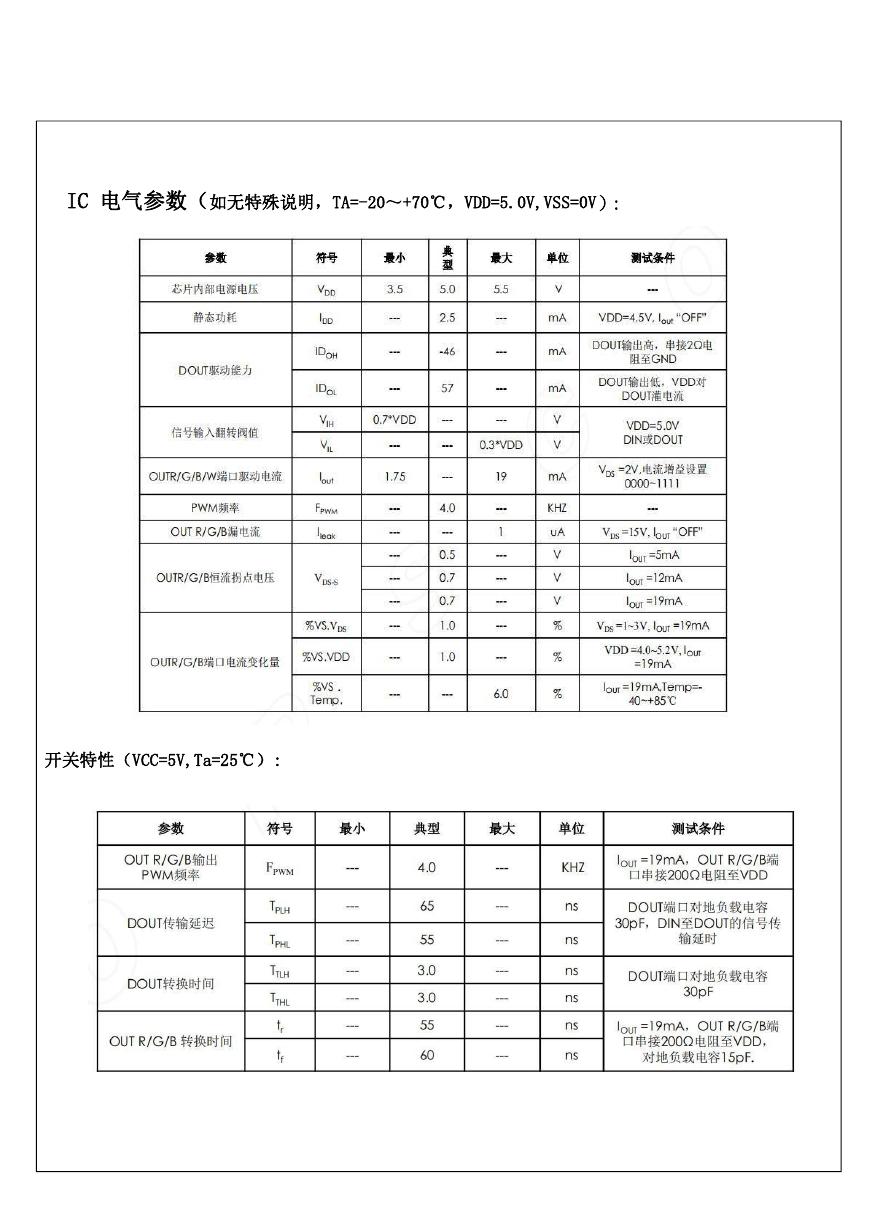

IC 电气参数（如无特殊说明，TA=-20～+70℃，VDD=5.0V,VSS=0V）: 开关特性（VCC=5V,Ta=25℃）:

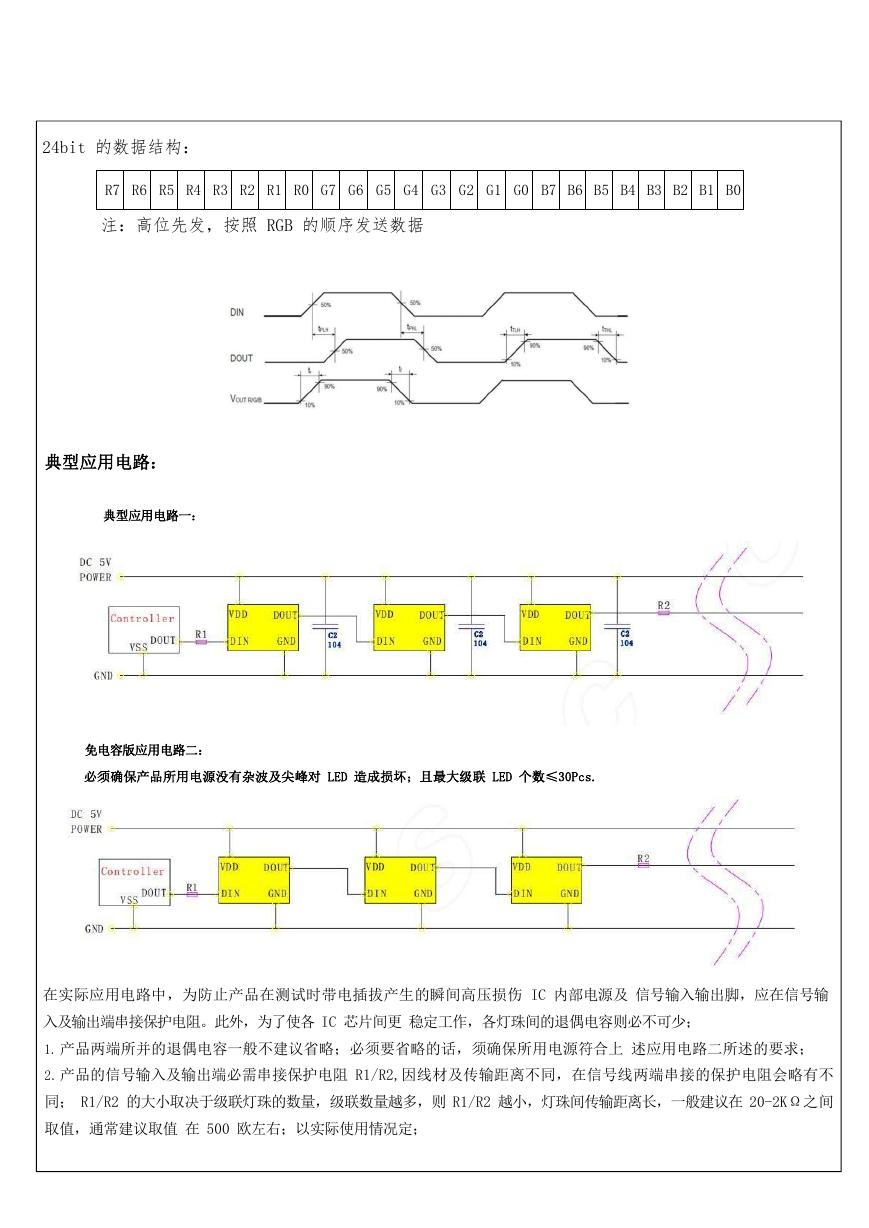

24bit 的数据结构： R7 R6 R5 R4 R3 R2 R1 R0 G7 G6 G5 G4 G3 G2 G1 G0 B7 B6 B5 B4 B3 B2 B1 B0 注：高位先发，按照 RGB 的顺序发送数据典型应用电路：典型应用电路一：免电容版应用电路二：必须确保产品所用电源没有杂波及尖峰对 LED 造成损坏；且最大级联 LED 个数≤30Pcs. 在实际应用电路中，为防止产品在测试时带电插拔产生的瞬间高压损伤 IC 内部电源及信号输入输出脚，应在信号输入及输出端串接保护电阻。此外，为了使各 IC 芯片间更稳定工作，各灯珠间的退偶电容则必不可少； 1. 产品两端所并的退偶电容一般不建议省略；必须要省略的话，须确保所用电源符合上述应用电路二所述的要求； 2. 产品的信号输入及输出端必需串接保护电阻 R1/R2,因线材及传输距离不同，在信号线两端串接的保护电阻会略有不同； R1/R2 的大小取决于级联灯珠的数量，级联数量越多，则 R1/R2 越小，灯珠间传输距离长，一般建议在 20-2KΩ之间取值，通常建议取值在 500 欧左右；以实际使用情况定；

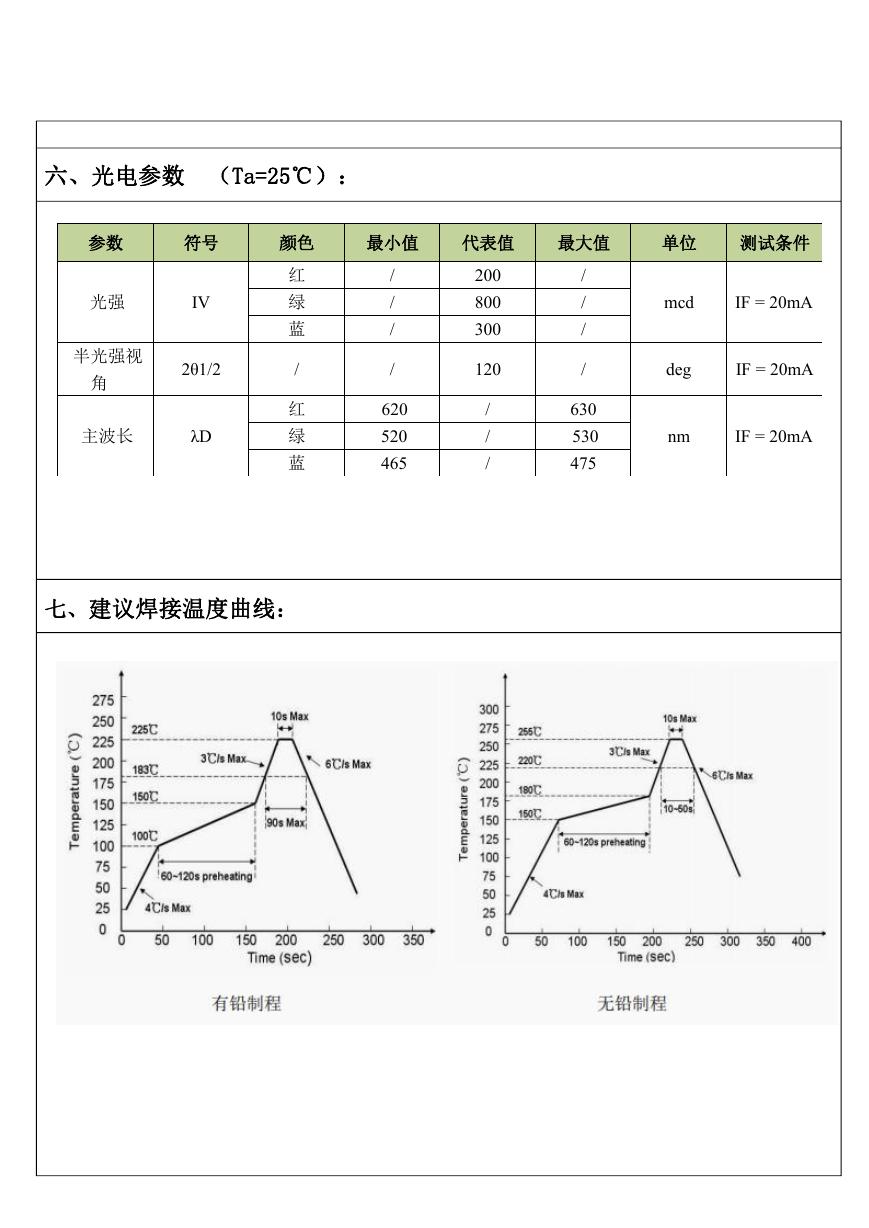

六、光电参数（Ta=25℃）：参数符号颜色最小值代表值最大值单位测试条件光强 IV 半光强视角 2θ1/2 主波长 λD 红绿蓝 / 红绿蓝 / / / / 620 520 465 200 800 300 120 / / / / / / / 630 530 475 mcd IF = 20mA deg IF = 20mA nm IF = 20mA 七、建议焊接温度曲线：

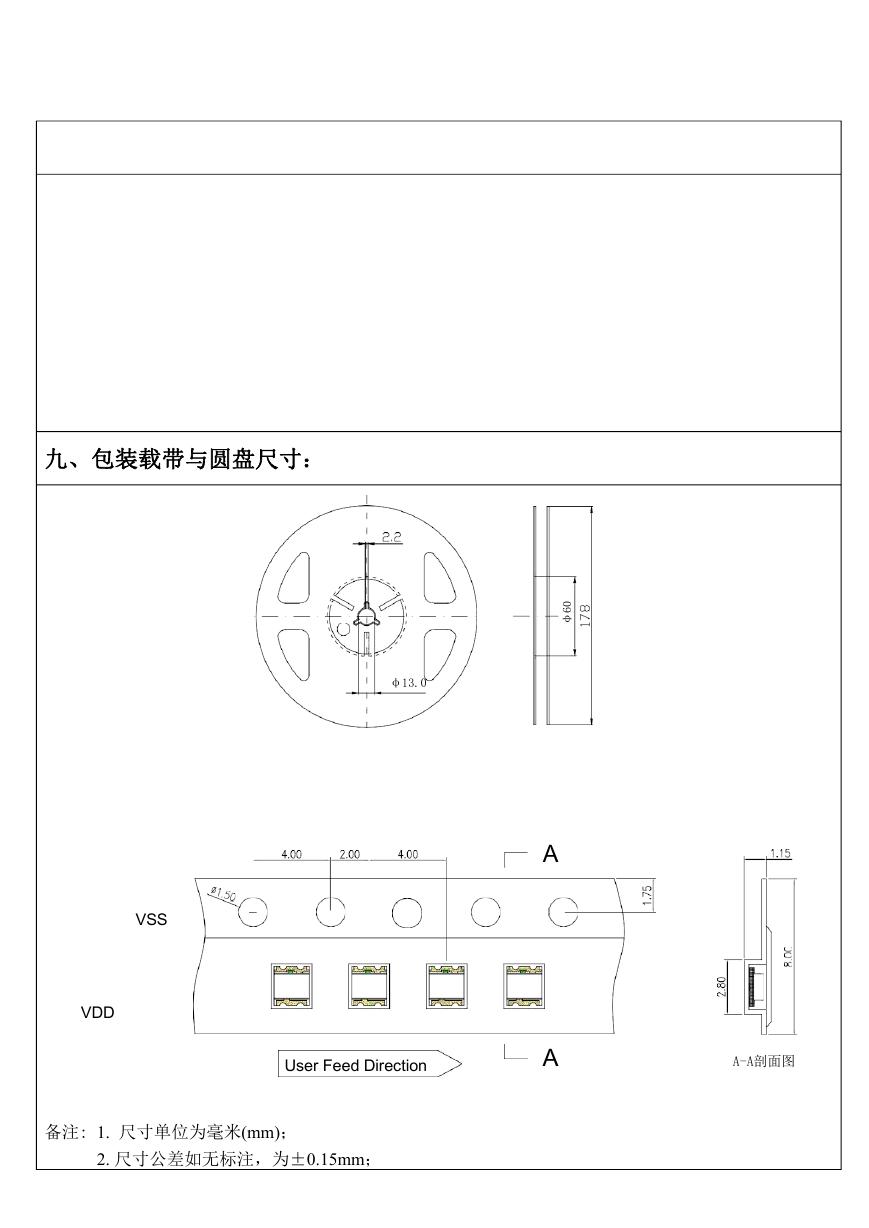

九、包装载带与圆盘尺寸： φ13.0 VSS VDD User Feed Direction 备注: 1. 尺寸单位为毫米(mm)； 2. 尺寸公差如无标注，为±0.15mm； 0 6 φ A A A-A剖面图

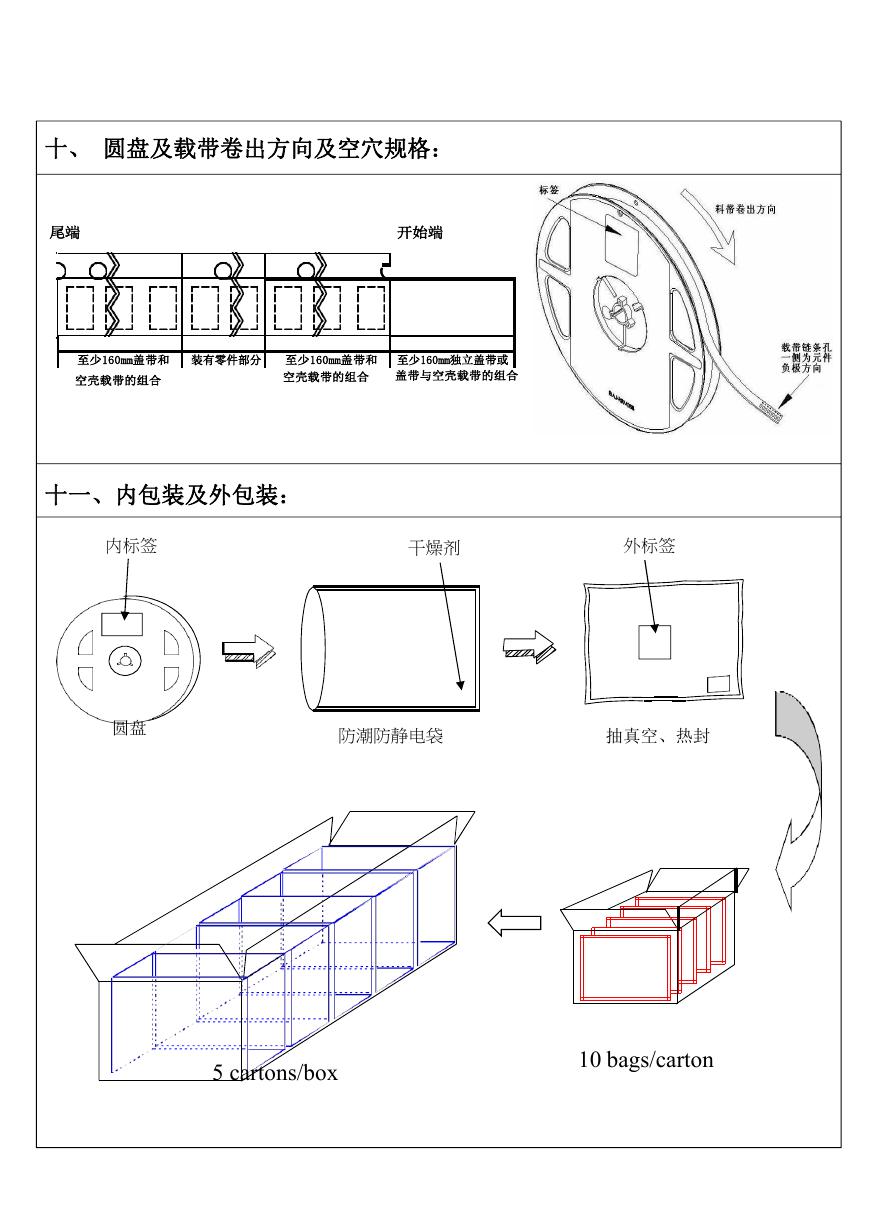

十、圆盘及载带卷出方向及空穴规格：尾端开始端至少160mm盖带和装有零件部分至少160mm盖带和至少160mm独立盖带或空壳载带的组合空壳载带的组合盖带与空壳载带的组合十一、内包装及外包装：内标签干燥剂外标签圆盘防潮防静电袋抽真空、热封 5 cartons/box 10 bags/carton
