1 CH9120 串口控制指令集 CH9120 串口控制指令集 V1.1 1.概述 CH9120 支持两种方式进入串口配置模式：（1）硬件 CFG0 引脚拉低进入，当 CH9120CFG0 引脚检测到低电平时，CH9120 串口数据会作为配置命令，CFG0 引脚拉高退出配置模式，发送配置命令波特率固定 9600bps。（2）串口协商方式（需要先通过网络配置软件开启）进入串口配置模式。当串口空闲时间达到 500ms 时，CH9120 收到的串口数据与{0x55,0xaa,0x5a}对比，对比成功，CH9120 会回复一字节：0xa5，500ms 时间内收到应答数据 0xa5 后，发送 0xa5 确认进入配置模式。中途任何一个环节的数据比对出错，则认为这些数据位正常的串口数据，并将这部分数据通过串口发往网络端，发送配置命令波特率为串口实际设置的波特率。 2.命令码 CH9120 发送命令码格式为“0x57 0xab 命令码参数（可选）” 命令码参数返回命令用途 0x01 0x02 0x03 0x0d 0x0e 0x5e 0x10 0x11 0x12 设置模式： 00:TCP 服务器 01:TCP 客户端 02:UDP 服务器 03:UDP 客户端设备 IP 地址 0xc0 0xc8(192.168.1.200) 0xa8 0x01 芯片版本号查询芯片版本号 0xaa 0x00:TCP 断开 0x01:TCP 连接 0xaa 0xaa 0xaa 复位芯片查询 TCP 连接状态保存参数至 EEPROM 执行配置命令,并复位 CH9120 离开串口配置模式（仅在串口协商方式有效） 0xaa 设置芯片网络模式 0xaa 设置芯片 IP 子网掩码： 0xff 0xff 0xff 0xaa 设置芯片掩码

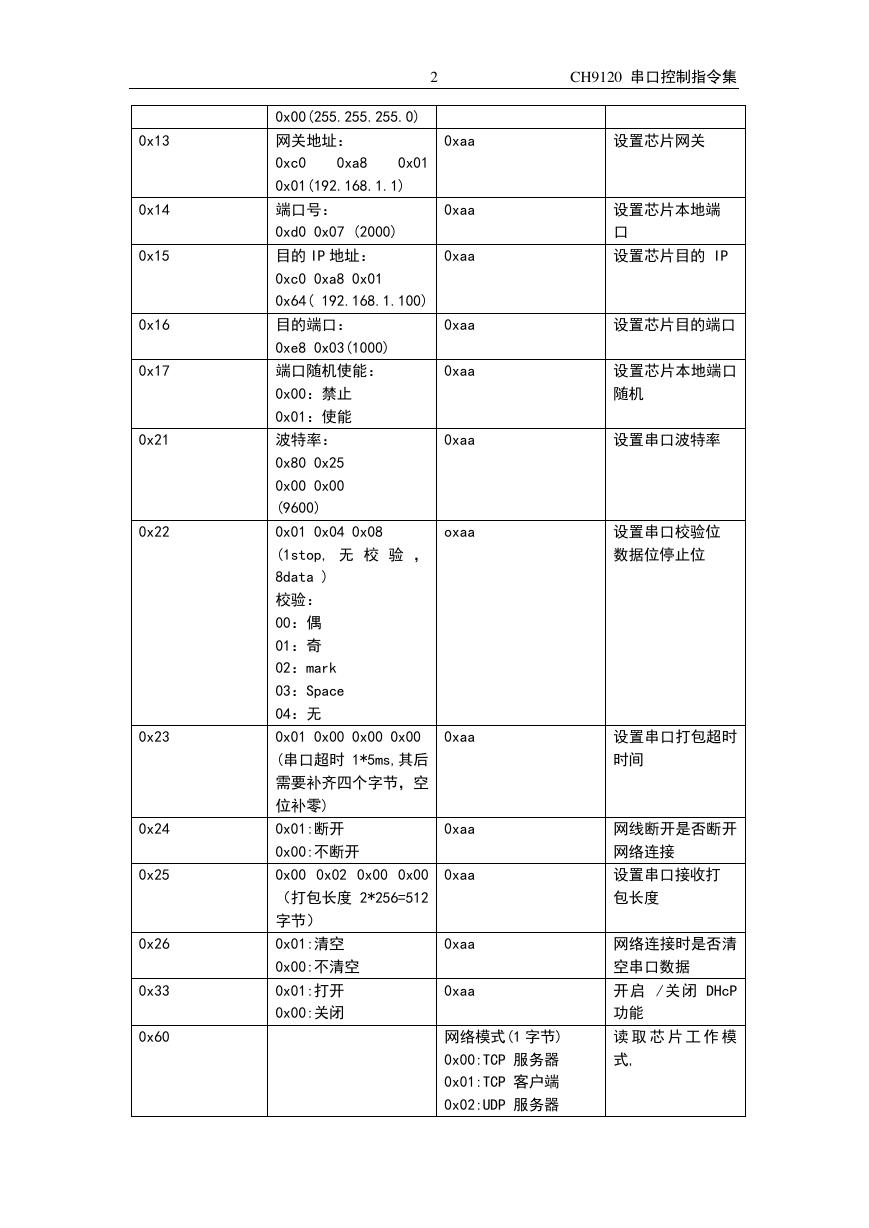

0x13 0x14 0x15 0x16 0x17 0x21 0x22 0x23 0x24 0x25 0x26 0x33 0x60 2 CH9120 串口控制指令集 0x00(255.255.255.0) 网关地址： 0xc0 0x01(192.168.1.1) 0xa8 0x01 端口号： 0xd0 0x07 (2000) 目的 IP 地址： 0xc0 0xa8 0x01 0x64( 192.168.1.100) 目的端口： 0xe8 0x03(1000) 端口随机使能： 0x00：禁止 0x01：使能波特率： 0x80 0x25 0x00 0x00 (9600) 0x01 0x04 0x08 (1stop, 无校验， 8data ) 校验： 00：偶 01：奇 02：mark 03：Space 04：无 0x01 0x00 0x00 0x00 (串口超时 1*5ms,其后需要补齐四个字节，空位补零) 0x01:断开 0x00:不断开 0x00 0x02 0x00 0x00 （打包长度 2*256=512 字节） 0x01:清空 0x00:不清空 0x01:打开 0x00:关闭 0xaa 设置芯片网关 0xaa 0xaa 0xaa 0xaa 设置芯片本地端口设置芯片目的 IP 设置芯片目的端口设置芯片本地端口随机 0xaa 设置串口波特率 oxaa 设置串口校验位数据位停止位 0xaa 0xaa 0xaa 0xaa 0xaa 网络模式(1 字节) 0x00:TCP 服务器 0x01:TCP 客户端 0x02:UDP 服务器设置串口打包超时时间网线断开是否断开网络连接设置串口接收打包长度网络连接时是否清空串口数据开启 /关闭 DHcP 功能读取芯片工作模式,

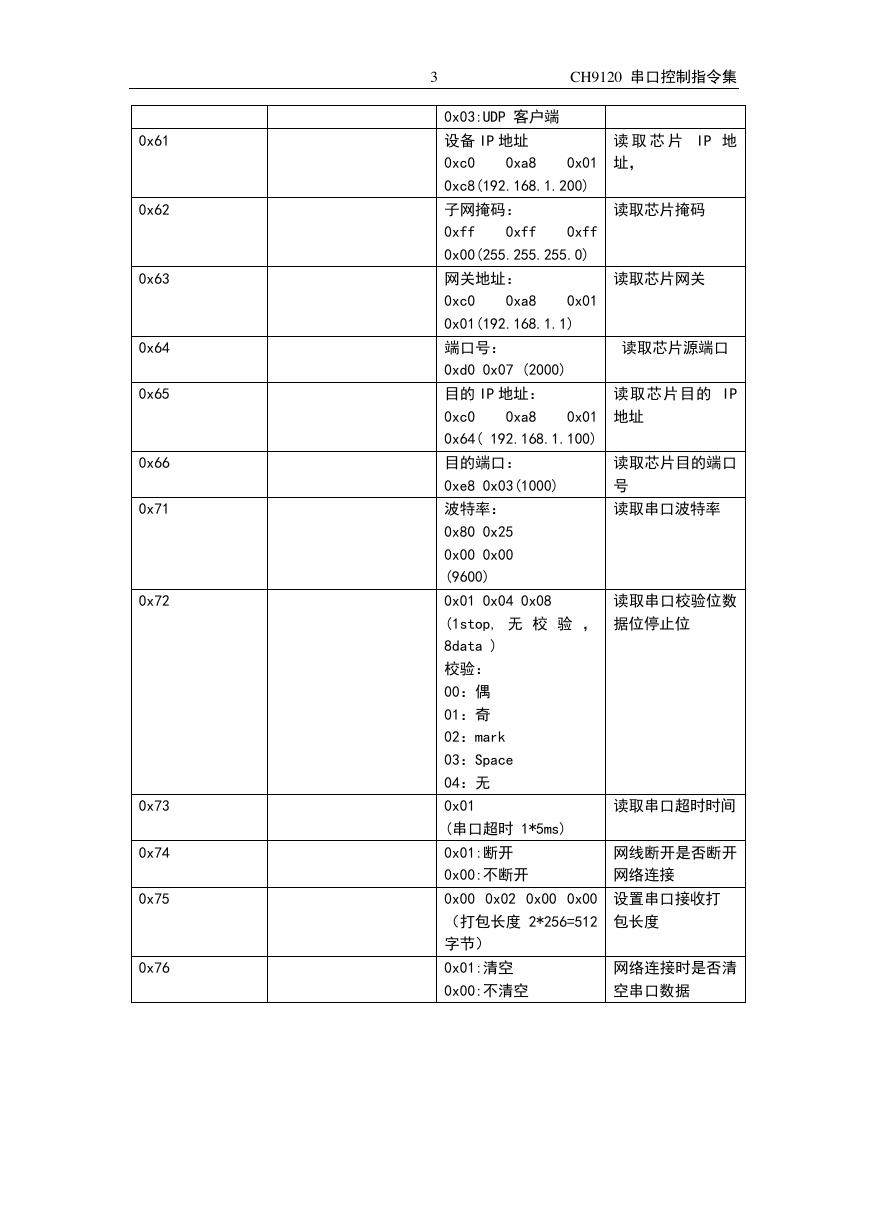

3 CH9120 串口控制指令集 0x61 0x62 0x63 0x64 0x65 0x66 0x71 0x72 0x73 0x74 0x75 0x76 0x03:UDP 客户端设备 IP 地址 0xc0 0x01 0xc8(192.168.1.200) 0xa8 子网掩码： 0xff 0xff 0x00(255.255.255.0) 0xff 网关地址： 0xc0 0x01(192.168.1.1) 0xa8 0x01 端口号： 0xd0 0x07 (2000) 目的 IP 地址： 0xc0 0xa8 0x01 0x64( 192.168.1.100) 目的端口： 0xe8 0x03(1000) 波特率： 0x80 0x25 0x00 0x00 (9600) 0x01 0x04 0x08 (1stop, 无校验， 8data ) 校验： 00：偶 01：奇 02：mark 03：Space 04：无 0x01 (串口超时 1*5ms) 0x01:断开 0x00:不断开 0x00 0x02 0x00 0x00 （打包长度 2*256=512 字节）读取芯片 IP 地址，读取芯片掩码读取芯片网关读取芯片源端口读取芯片目的 IP 地址读取芯片目的端口号读取串口波特率读取串口校验位数据位停止位读取串口超时时间网线断开是否断开网络连接设置串口接收打包长度 0x01:清空 0x00:不清空网络连接时是否清空串口数据

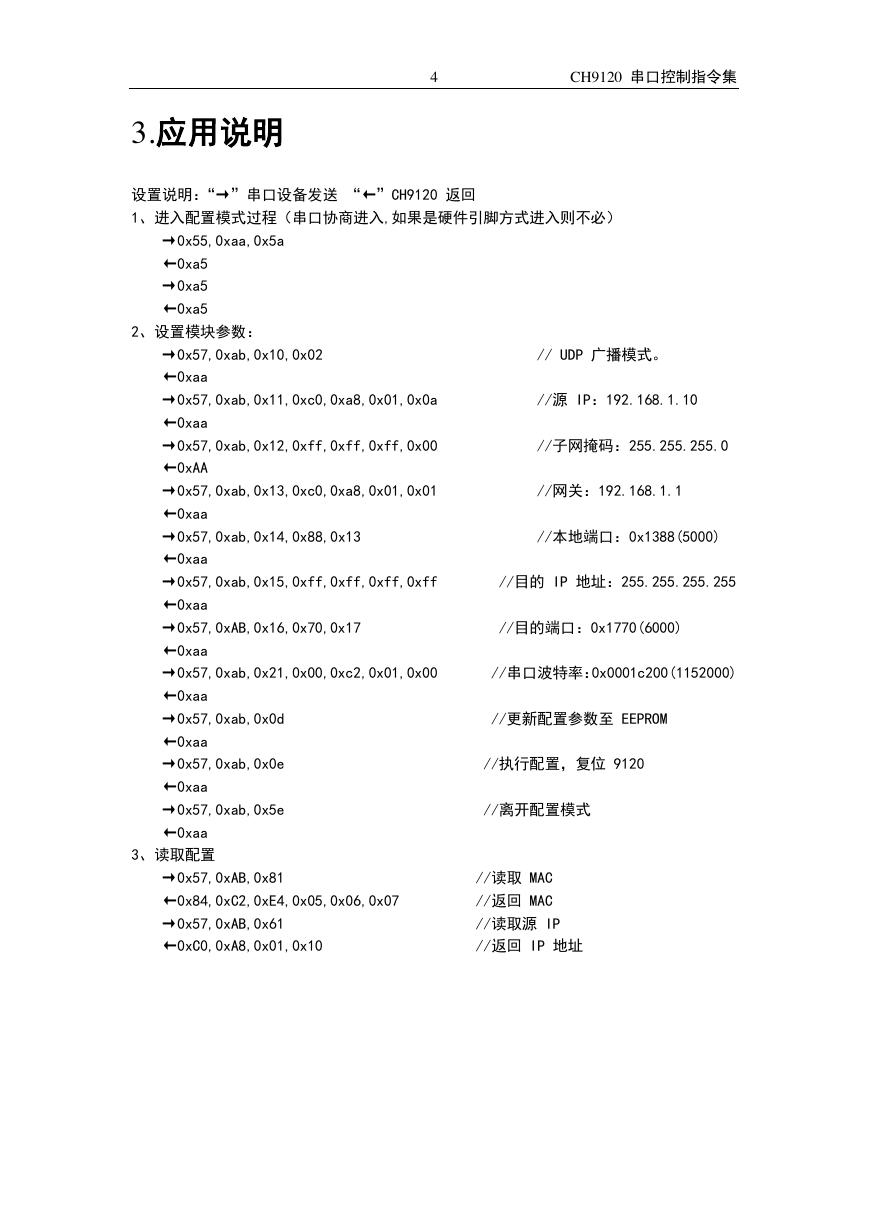

4 CH9120 串口控制指令集 3.应用说明设置说明：“→”串口设备发送 “←”CH9120 返回 1、进入配置模式过程（串口协商进入,如果是硬件引脚方式进入则不必） →0x55,0xaa,0x5a ←0xa5 →0xa5 ←0xa5 2、设置模块参数： →0x57,0xab,0x10,0x02 // UDP 广播模式。 ←0xaa →0x57,0xab,0x11,0xc0,0xa8,0x01,0x0a //源 IP：192.168.1.10 ←0xaa →0x57,0xab,0x12,0xff,0xff,0xff,0x00 //子网掩码：255.255.255.0 ←0xAA →0x57,0xab,0x13,0xc0,0xa8,0x01,0x01 //网关：192.168.1.1 ←0xaa →0x57,0xab,0x14,0x88,0x13 //本地端口：0x1388(5000) ←0xaa →0x57,0xab,0x15,0xff,0xff,0xff,0xff //目的 IP 地址：255.255.255.255 ←0xaa →0x57,0xAB,0x16,0x70,0x17 //目的端口：0x1770(6000) ←0xaa →0x57,0xab,0x21,0x00,0xc2,0x01,0x00 //串口波特率：0x0001c200(1152000) ←0xaa →0x57,0xab,0x0d //更新配置参数至 EEPROM ←0xaa →0x57,0xab,0x0e //执行配置，复位 9120 ←0xaa →0x57,0xab,0x5e //离开配置模式 ←0xaa 3、读取配置 →0x57,0xAB,0x81 //读取 MAC ←0x84,0xC2,0xE4,0x05,0x06,0x07 //返回 MAC →0x57,0xAB,0x61 //读取源 IP ←0xC0,0xA8,0x01,0x10 //返回 IP 地址
