树莓派 LCD PWM 控制背光
控制引脚
控制引脚为树莓派的 P1 接口
4inch HDMI LCD
如下图，将以下焊盘连接到树莓派的 P1 脚
在树莓派终端执行以下明明：
gpio -g pwm 18 0
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间），0 最亮，1024 最暗

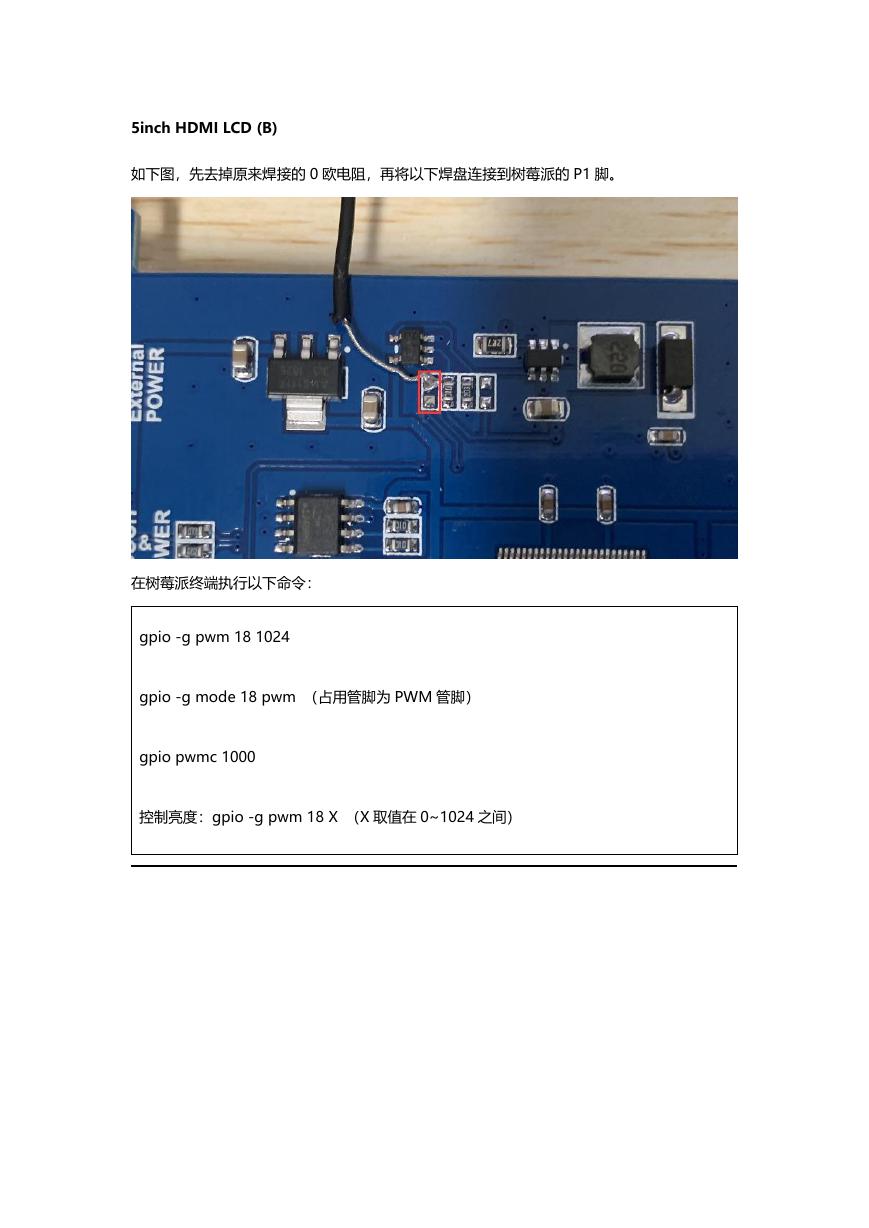

5inch HDMI LCD (B)
如下图，先去掉原来焊接的 0 欧电阻，再将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间）

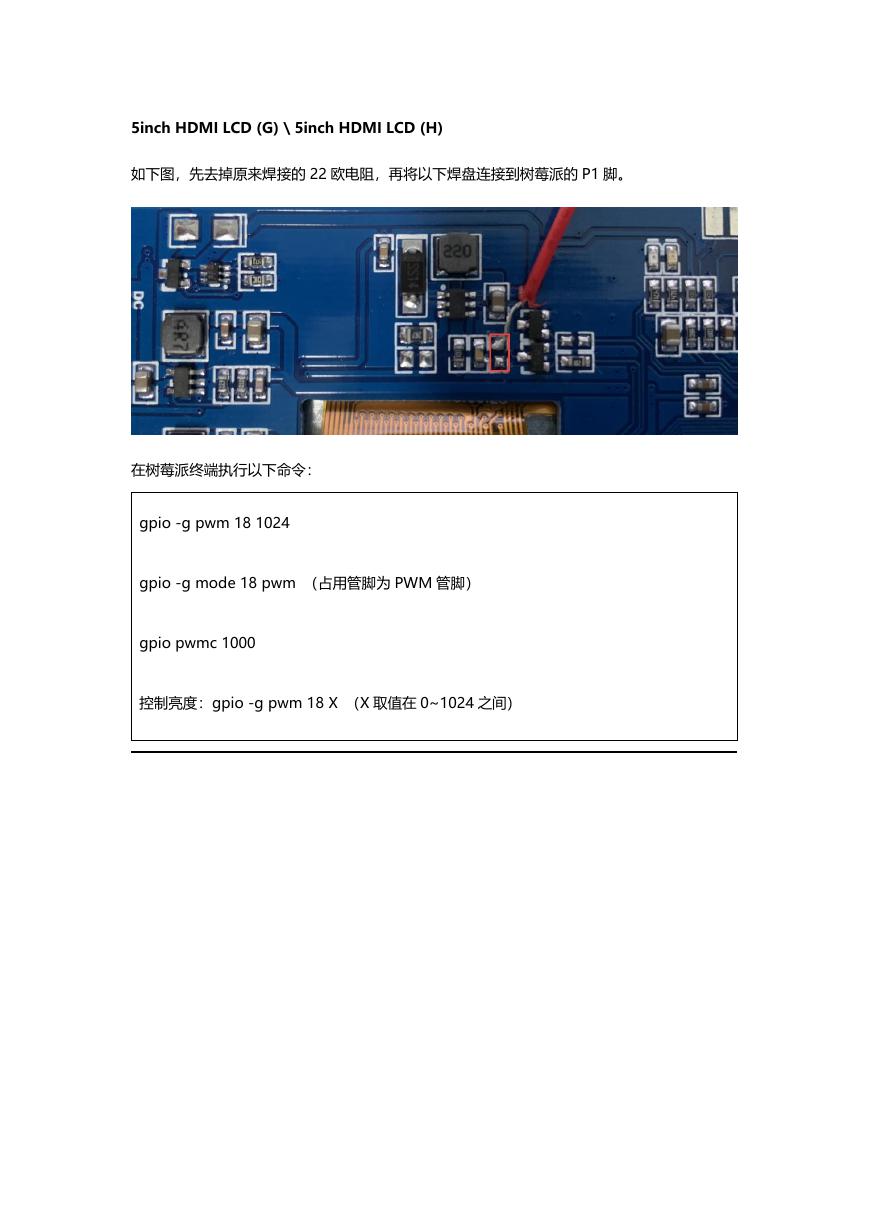

5inch HDMI LCD (G) \ 5inch HDMI LCD (H)
如下图，先去掉原来焊接的 22 欧电阻，再将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间）

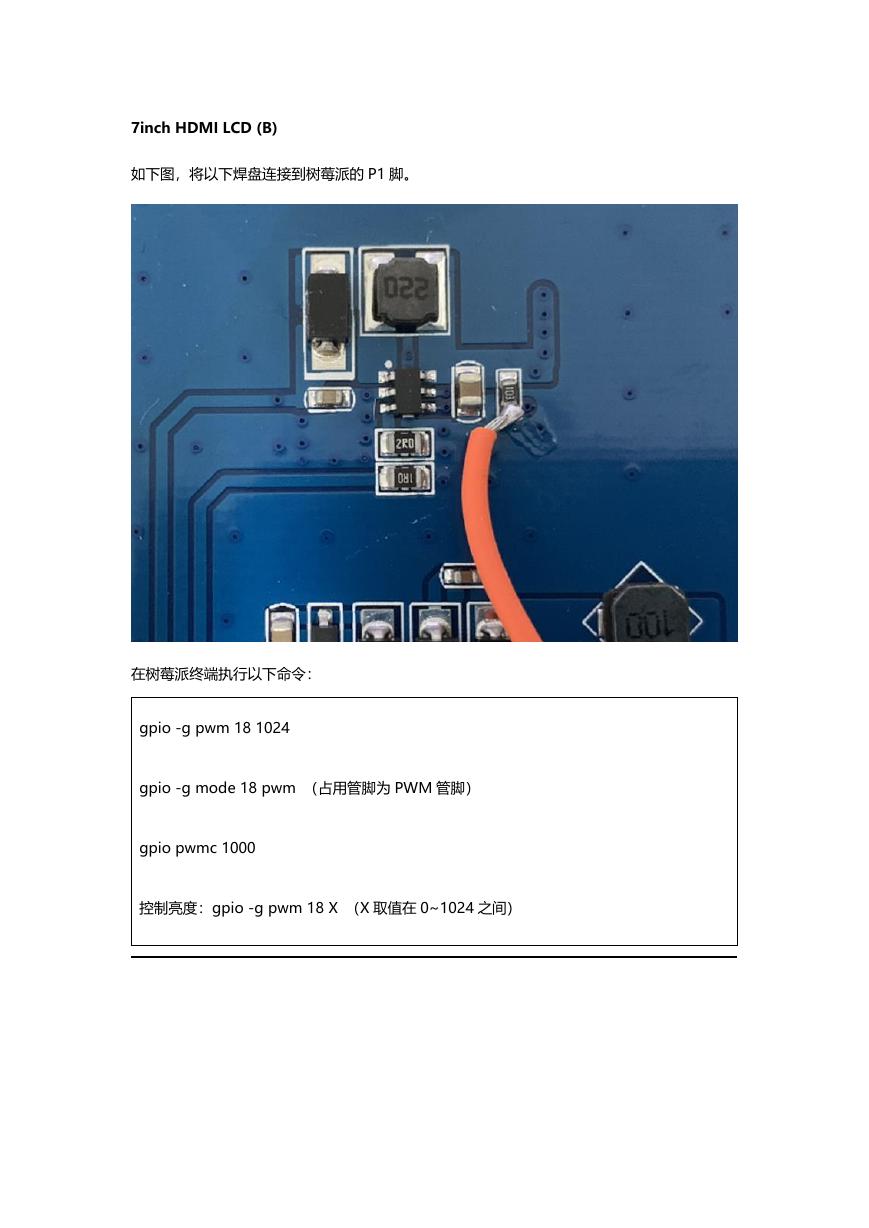

7inch HDMI LCD (B)
如下图，将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间）

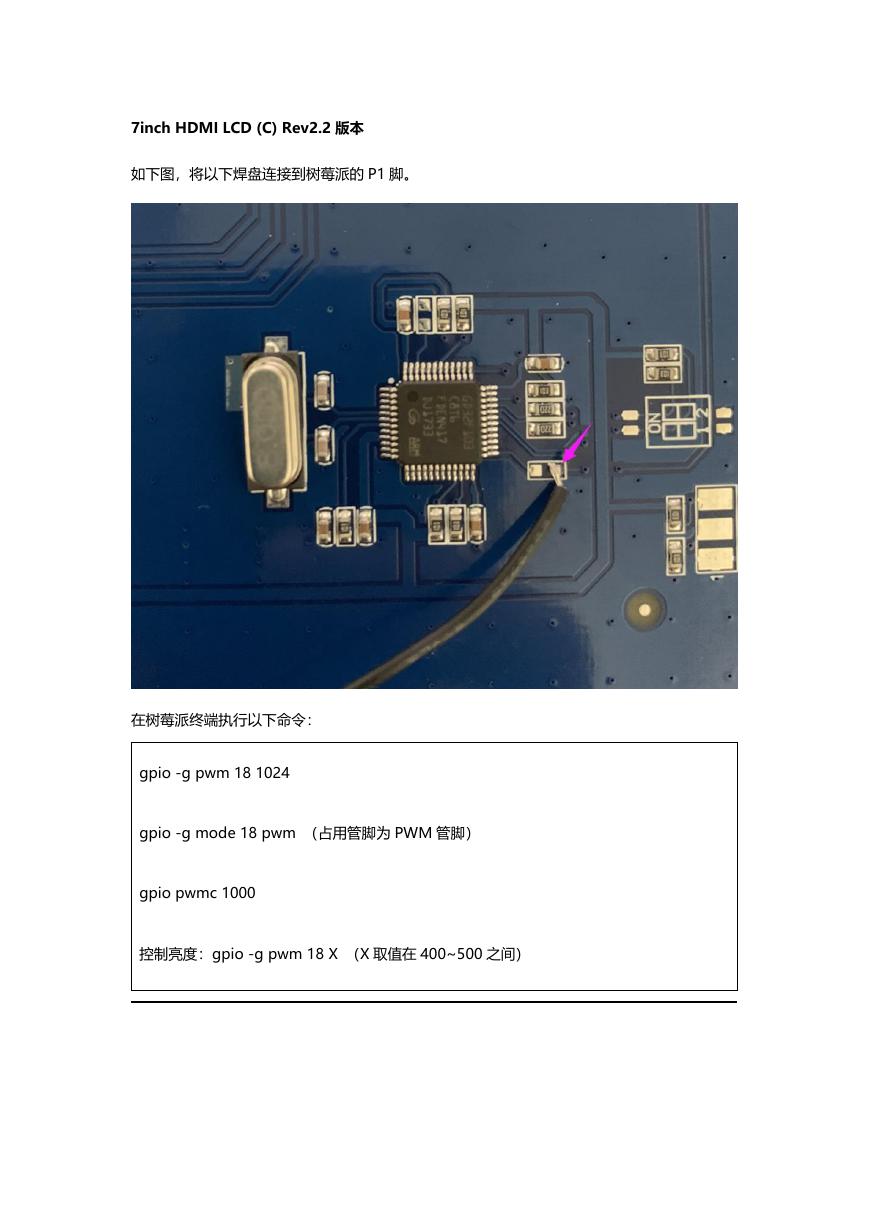

7inch HDMI LCD (C) Rev2.2 版本
如下图，将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 400~500 之间）

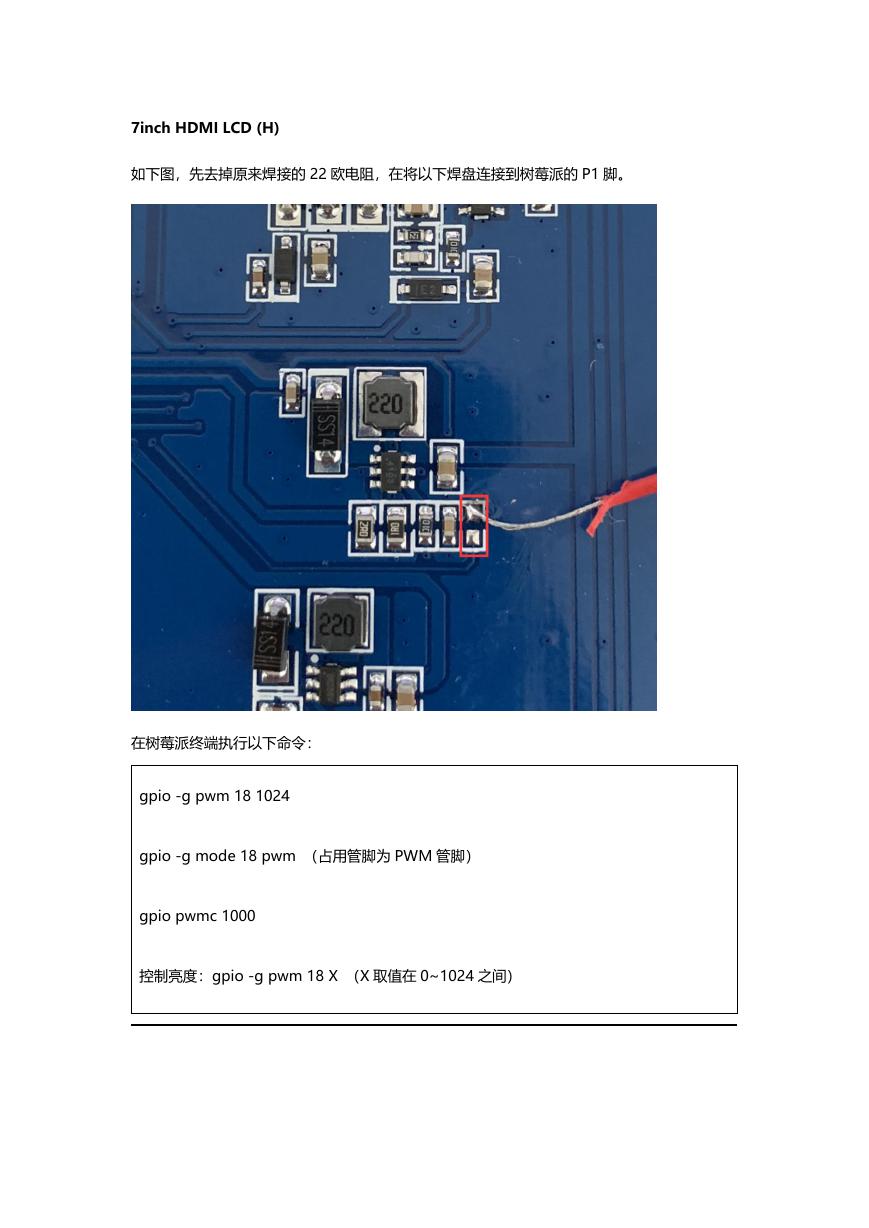

7inch HDMI LCD (H)
如下图，先去掉原来焊接的 22 欧电阻，在将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间）

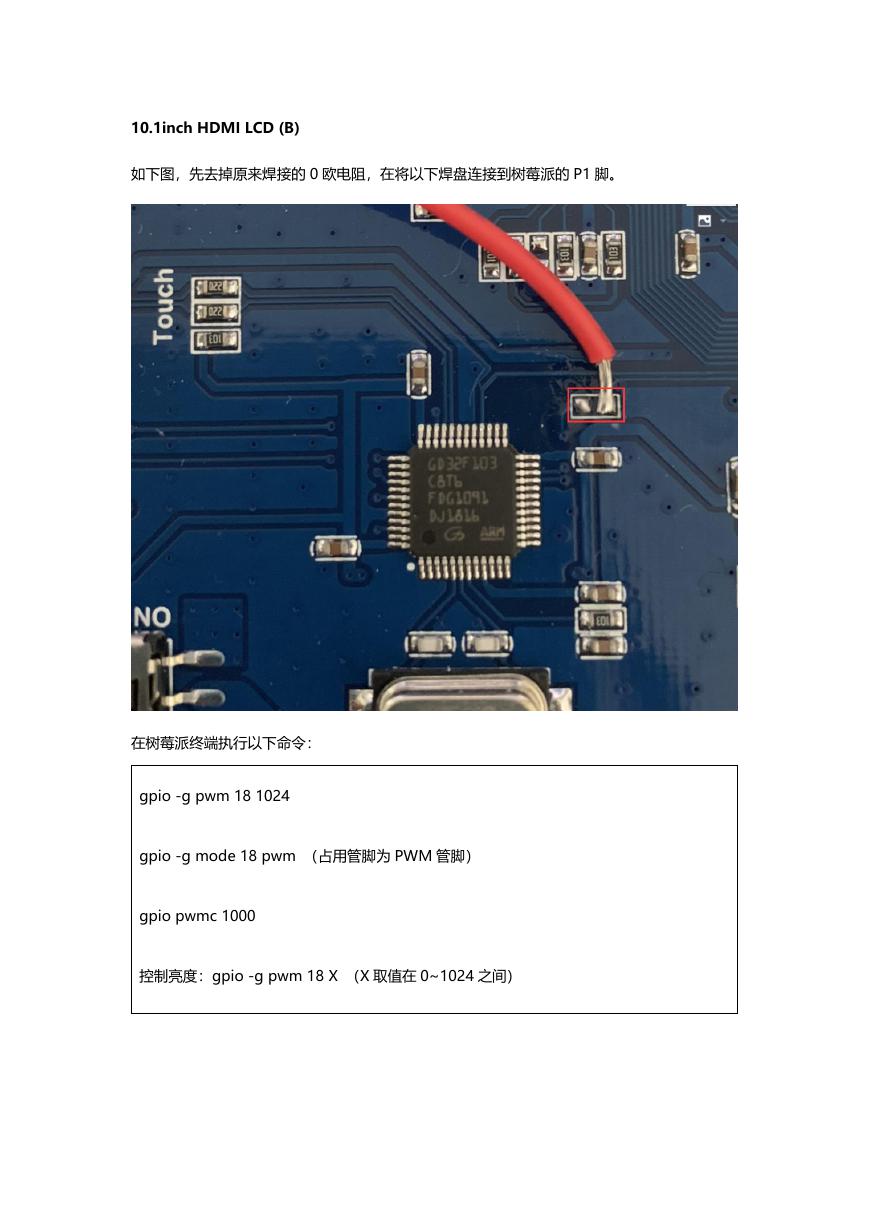

10.1inch HDMI LCD (B)
如下图，先去掉原来焊接的 0 欧电阻，在将以下焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：
gpio -g pwm 18 1024
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
控制亮度：gpio -g pwm 18 X （X 取值在 0~1024 之间）
