板载调试器CMSIS-DAP

第一部分、板载调试器CMSIS-DAP的使用

一、接线方式

二、驱动安装

三、无法识别

第二部分、常见不能烧录的故障原因

四、白色LED, 能一直慢闪（与电脑连接正常）

五、白灯LED, 不能闪烁（与电脑连接不正常）

六、白灯LED，不亮（供电不正常）

第三部分、解决方法汇总

七、误锁芯片解锁、可解决①②

八、选择MCU型号、可解决③

九、设置调试器CMSIS-DAP、可解决④

第四部分、CubeMX配置工程如何设置 Debug

方法一： cubeMX配置时使用Debug, 选择Serial Wire选项;

方法二：如果不想使用cubeMX重新配置Debug, 可直接修改代码;

板载调试器 CMSIS-DAP 烧录使用方法常见故障解决方法 - 1 -

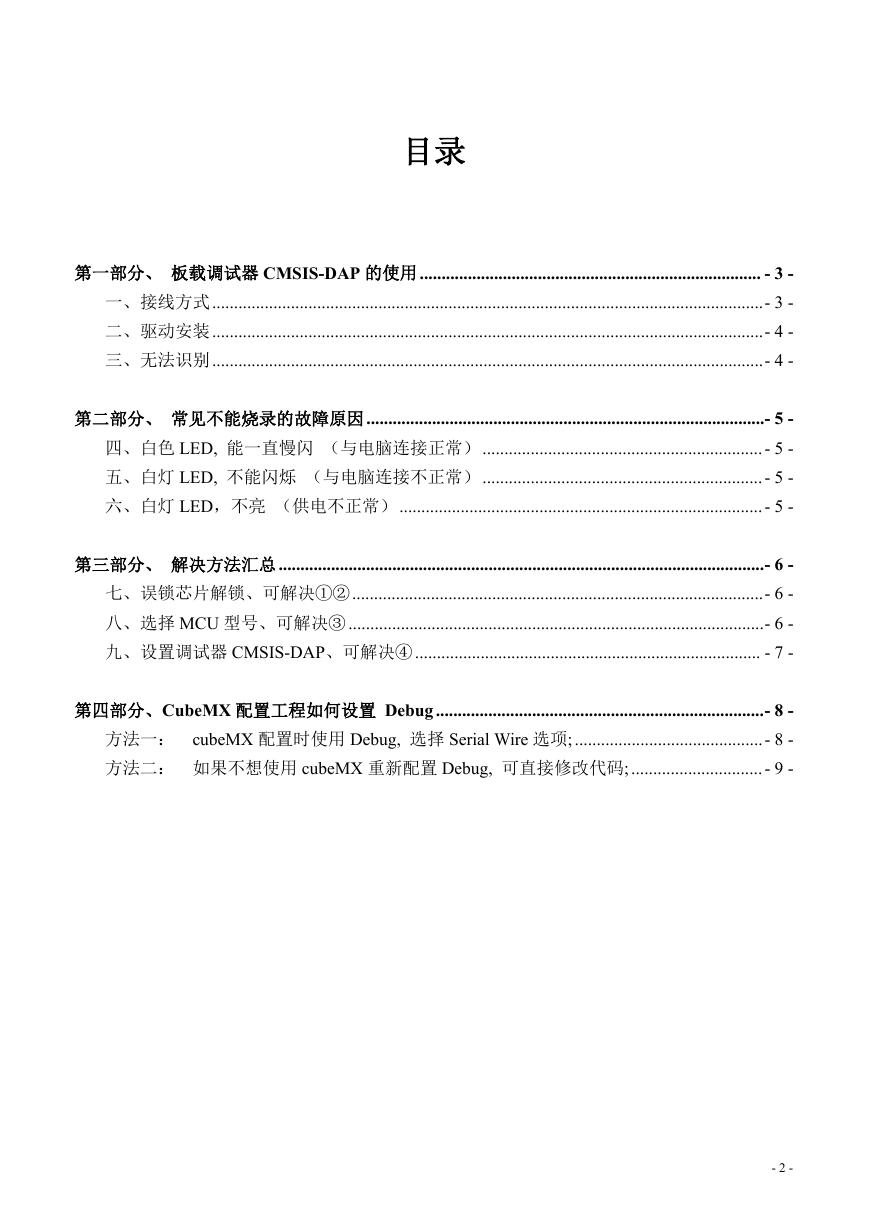

目录第一部分、板载调试器 CMSIS-DAP 的使用.............................................................................. - 3 - 一、接线方式..............................................................................................................................- 3 - 二、驱动安装..............................................................................................................................- 4 - 三、无法识别..............................................................................................................................- 4 - 第二部分、常见不能烧录的故障原因...........................................................................................- 5 - 四、白色 LED, 能一直慢闪（与电脑连接正常）................................................................- 5 - 五、白灯 LED, 不能闪烁（与电脑连接不正常）................................................................- 5 - 六、白灯 LED，不亮（供电不正常）...................................................................................- 5 - 第三部分、解决方法汇总...............................................................................................................- 6 - 七、误锁芯片解锁、可解决①②..............................................................................................- 6 - 八、选择 MCU 型号、可解决③...............................................................................................- 6 - 九、设置调试器 CMSIS-DAP、可解决④............................................................................... - 7 - 第四部分、CubeMX 配置工程如何设置 Debug...........................................................................- 8 - 方法一： cubeMX 配置时使用 Debug, 选择 Serial Wire 选项;...........................................- 8 - 方法二：如果不想使用 cubeMX 重新配置 Debug, 可直接修改代码;..............................- 9 - - 2 -

第一部分、板载调试器 CMSIS-DAP 的使用资料文件夹 1 中，已有 pdf 对接线、参数进行详细描述，这里只稍作简述。一、接线方式板上已预留 SWD 烧录针脚，可以外接 STLink、JLink 等常用调试器。因为已板载 CMSIS-DAP, 所以 SWD 针脚没有放在显眼位置，而是安排在两侧排针位内。魔女开发板系列所有板子，均集成了调试器:CMSIS-DAP, 及虚拟串口。使用一根 USB 线，即可供电、烧录代码、硬件仿真、USART1 通信。开发板系列，板上有两个 USB 接口，上述功能，使用右侧带丝印 CMSIS-DAP 的 USB 接口。工控小板、核心板系列，只有一个 USB 接口，即为 CMSIS-DAP 接口。如上图，只需插上 USB 线到 CMSIS-DAP 接口，即可：供电、烧录、仿真、虚拟串口 USART1 通信。提示：需要在 keil 里选择 CMSIS-DAP 作为调试器。具体图解，请查阅资料文件夹 1 内 pdf。 - 3 -

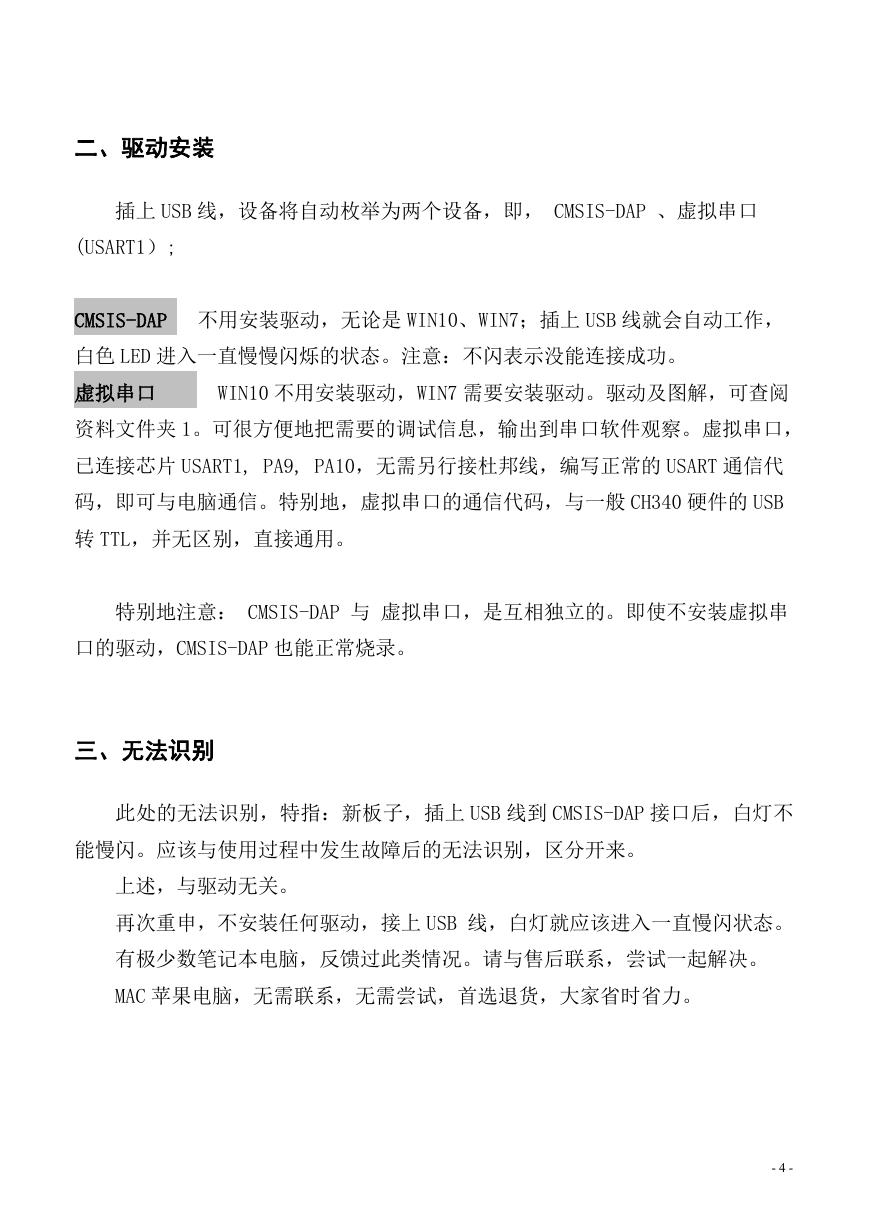

二、驱动安装插上 USB 线，设备将自动枚举为两个设备，即， CMSIS-DAP 、虚拟串口 (USART1）; CMSIS-DAP 不用安装驱动，无论是 WIN10、WIN7；插上 USB 线就会自动工作，白色 LED 进入一直慢慢闪烁的状态。注意：不闪表示没能连接成功。虚拟串口 WIN10 不用安装驱动，WIN7 需要安装驱动。驱动及图解，可查阅资料文件夹 1。可很方便地把需要的调试信息，输出到串口软件观察。虚拟串口，已连接芯片 USART1, PA9, PA10，无需另行接杜邦线，编写正常的 USART 通信代码，即可与电脑通信。特别地，虚拟串口的通信代码，与一般 CH340 硬件的 USB 转 TTL，并无区别，直接通用。特别地注意： CMSIS-DAP 与虚拟串口，是互相独立的。即使不安装虚拟串口的驱动，CMSIS-DAP 也能正常烧录。三、无法识别此处的无法识别，特指：新板子，插上 USB 线到 CMSIS-DAP 接口后，白灯不能慢闪。应该与使用过程中发生故障后的无法识别，区分开来。上述，与驱动无关。再次重申，不安装任何驱动，接上 USB 线，白灯就应该进入一直慢闪状态。有极少数笔记本电脑，反馈过此类情况。请与售后联系，尝试一起解决。 MAC 苹果电脑，无需联系，无需尝试，首选退货，大家省时省力。 - 4 -

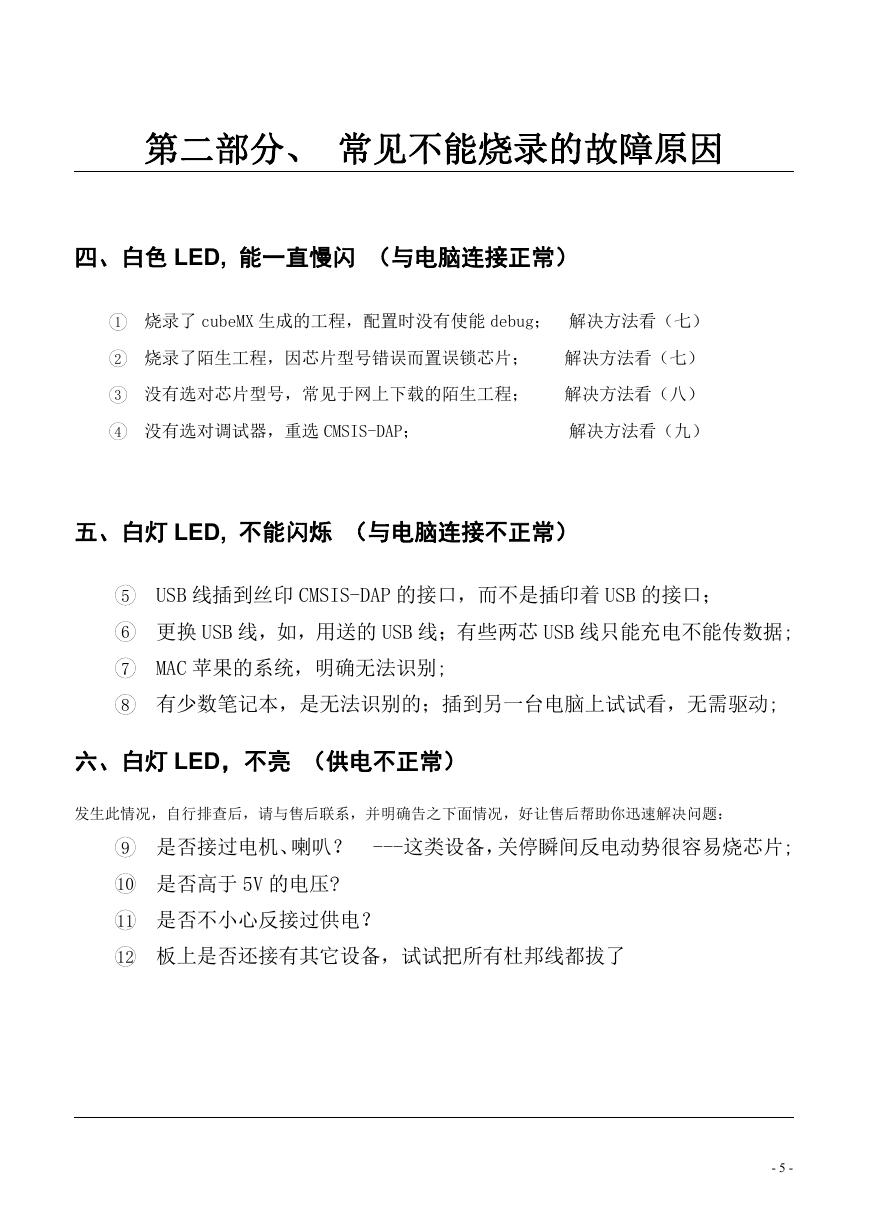

第二部分、常见不能烧录的故障原因四、白色 LED, 能一直慢闪（与电脑连接正常） 1 烧录了 cubeMX 生成的工程，配置时没有使能 debug；解决方法看（七） 2 烧录了陌生工程，因芯片型号错误而置误锁芯片；解决方法看（七） 3 没有选对芯片型号，常见于网上下载的陌生工程；解决方法看（八） 4 没有选对调试器，重选 CMSIS-DAP；解决方法看（九）五、白灯 LED, 不能闪烁（与电脑连接不正常） 5 USB 线插到丝印 CMSIS-DAP 的接口，而不是插印着 USB 的接口； 6 更换 USB 线，如，用送的 USB 线；有些两芯 USB 线只能充电不能传数据; 7 MAC 苹果的系统，明确无法识别; 8 有少数笔记本，是无法识别的；插到另一台电脑上试试看，无需驱动; 六、白灯 LED，不亮（供电不正常）发生此情况，自行排查后，请与售后联系，并明确告之下面情况，好让售后帮助你迅速解决问题： 9 是否接过电机、喇叭？ ---这类设备，关停瞬间反电动势很容易烧芯片; 10 是否高于 5V 的电压? 11 是否不小心反接过供电？ 12 板上是否还接有其它设备，试试把所有杜邦线都拔了 - 5 -

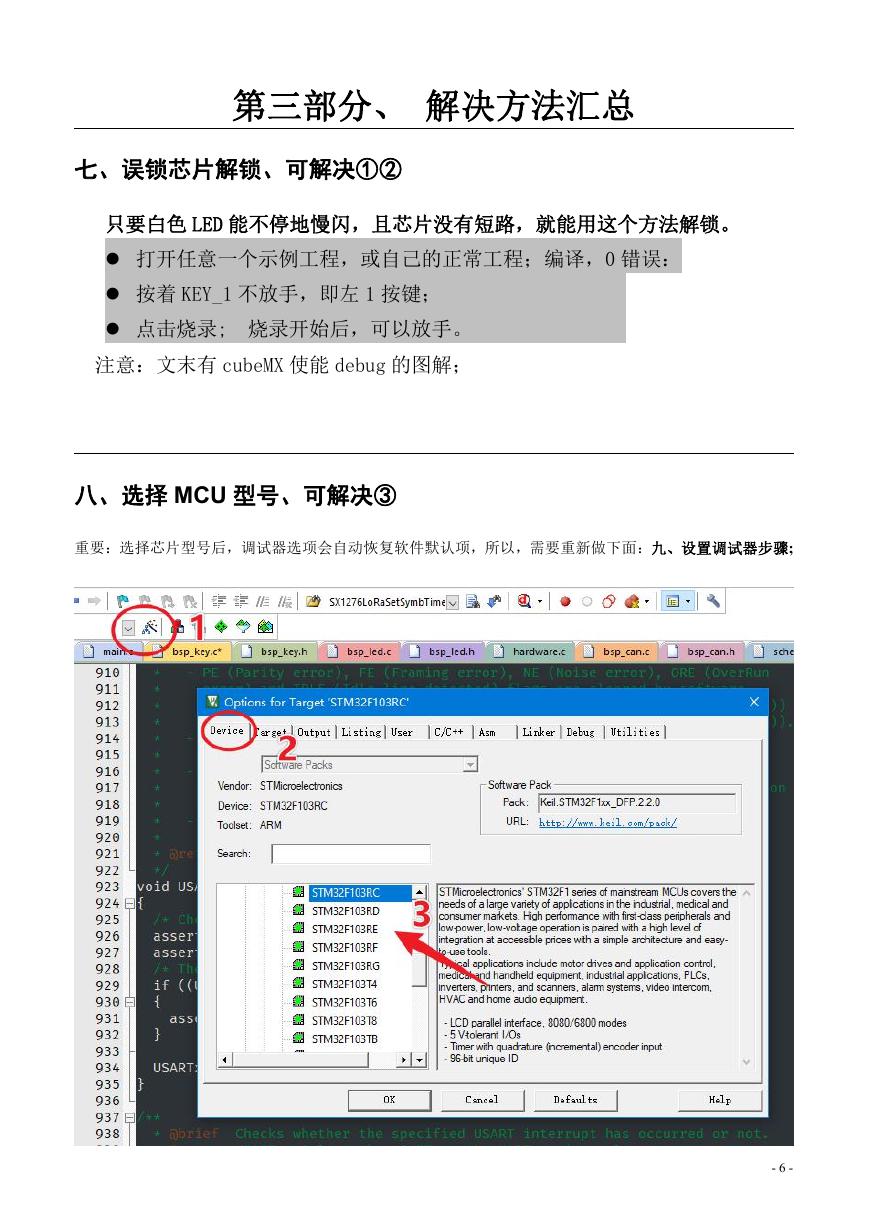

第三部分、解决方法汇总七、误锁芯片解锁、可解决①② 只要白色 LED 能不停地慢闪，且芯片没有短路，就能用这个方法解锁。  打开任意一个示例工程，或自己的正常工程；编译，0 错误：  按着 KEY_1 不放手，即左 1 按键；  点击烧录; 烧录开始后，可以放手。注意：文末有 cubeMX 使能 debug 的图解；八、选择 MCU 型号、可解决③ 重要：选择芯片型号后，调试器选项会自动恢复软件默认项，所以，需要重新做下面：九、设置调试器步骤; - 6 -

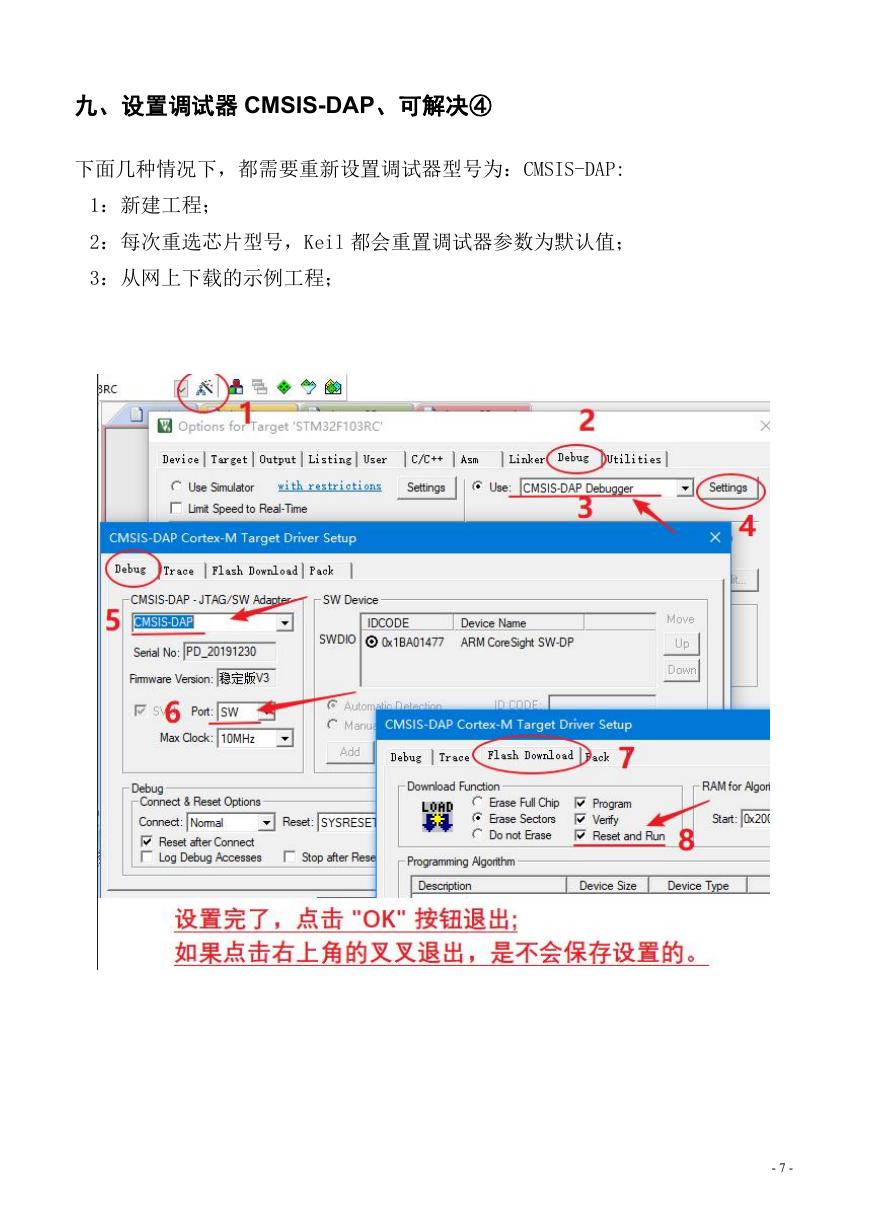

九、设置调试器 CMSIS-DAP、可解决④ 下面几种情况下，都需要重新设置调试器型号为：CMSIS-DAP: 1：新建工程； 2：每次重选芯片型号，Keil 都会重置调试器参数为默认值； 3：从网上下载的示例工程； - 7 -

第四部分、CubeMX 配置工程如何设置 Debug 方法一： cubeMX 配置时使用 Debug, 选择 Serial Wire 选项; - 8 -
