SIM7500_SIM7600 系列_数据业务_应
用文档_V2.00
Smart Machine Smart Decision
手册名称
SIM7500_SIM7600系列_NDIS_拨号流程文档
版本
日期
状态
文档控制号
一般事项
2.00
2016-10-25
发布
SIM7500_SIM7600系列_ NDIS _拨号流程文档_V2.00
SIMCom把本手册作为一项对客户的服务,编排紧扣客户需求,章节清晰,叙述简要,
力求客户阅读后,可以通过AT命令轻松使用模块,加快开发应用和工程计划的进度。
SIMCom不承担对相关附加信息的任何独立试验,包含可能属于客户的任何信息。而且,
对一个包含SIMCom模块、较大型的电子系统而言,客户或客户的系统集成商肩负其系统验
证的责任。
由于产品版本升级或其它原因,本手册内容会不定期进行更新。除非另有约定,本手册
仅作为使用指导,本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。手册中
信息修改,恕不另行通知。
版权
本手册包含芯讯通无线科技(上海)有限公司的专利技术信息。除非经本公司书面许可,
任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部,并不得以任何形式传播,犯
规者可被追究支付赔偿金。对专利或者实用新型或者外观设计的版权所有,SIMCom保留一
切权利。
版权所有©芯讯通无线科技(上海)有限公司2016年
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 2 2016-10-25
Smart Machine Smart Decision
修改记录
日期
版本 修改点描述
2016-07-09 1.00 第一版
2016-10-25 2.00 第二版
作者
刘东山
赵艳峰
王晓彬
适用范围
本手册描述了拨号上网流程相关 AT 命令操作方法并提供了具体的应用实例供参考。本手册
适用于 SIM7500,SIM7600 系列。
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 3 2016-10-25
Smart Machine Smart Decision

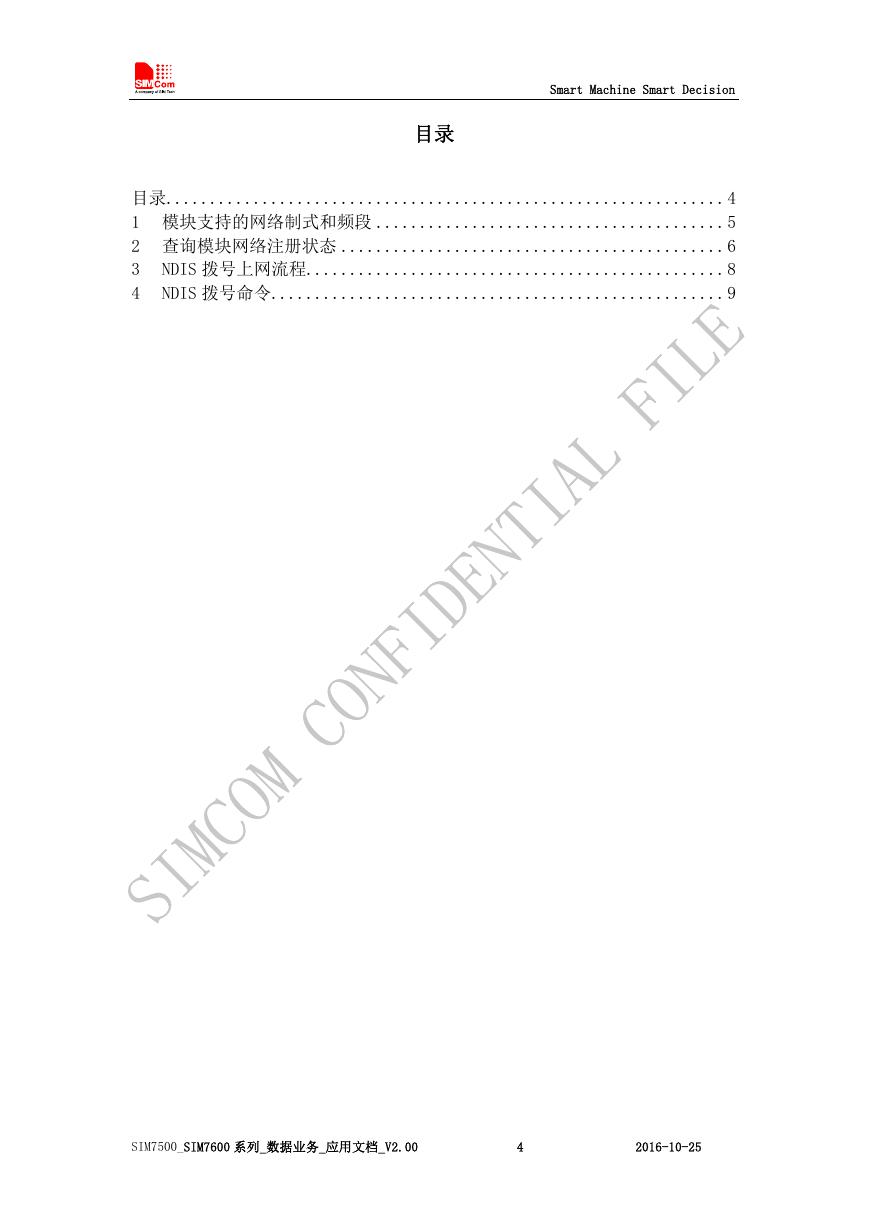

目录
目录................................................................ 4
1 模块支持的网络制式和频段 ........................................ 5
2 查询模块网络注册状态 ............................................ 6
3
NDIS 拨号上网流程................................................ 8
4
NDIS 拨号命令.................................................... 9
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 4 2016-10-25
Smart Machine Smart Decision

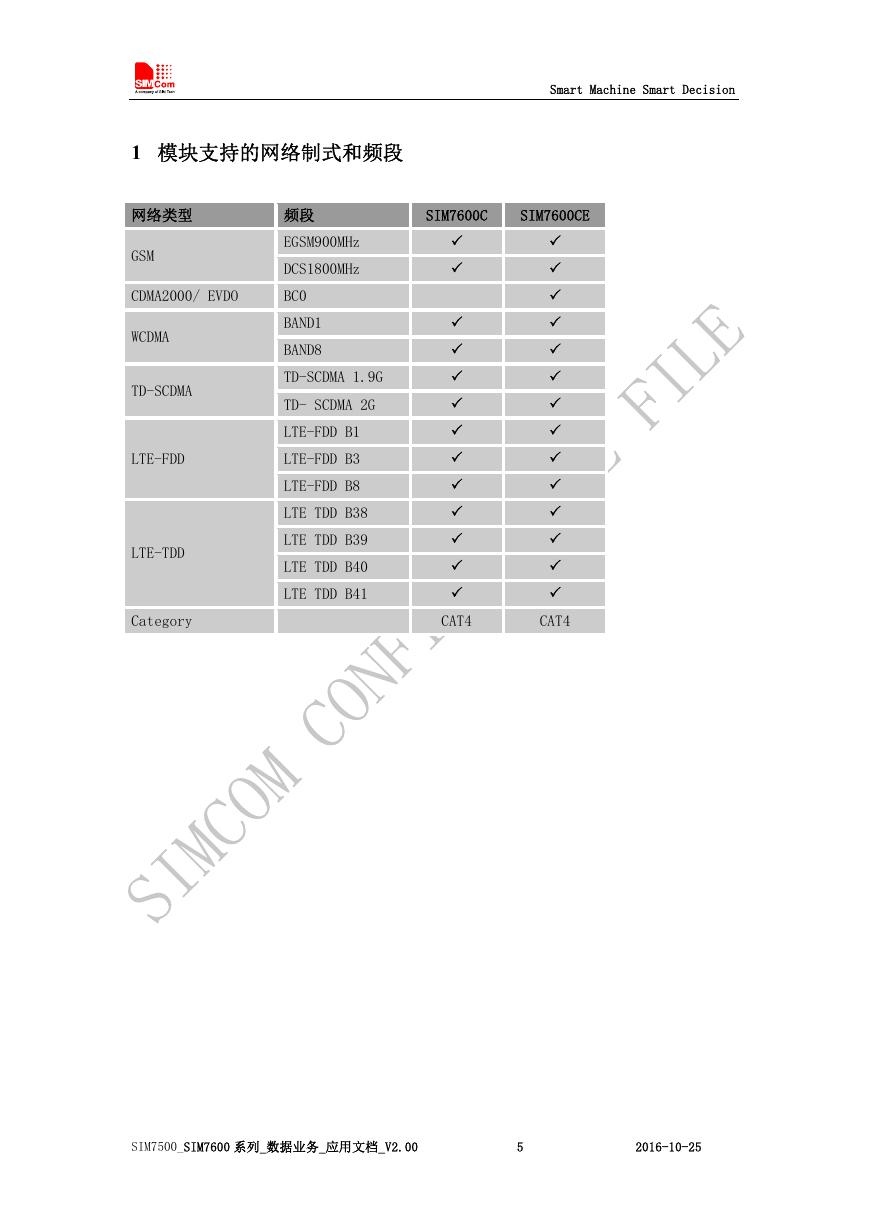

1 模块支持的网络制式和频段
网络类型
频段
SIM7600C
SIM7600CE
GSM
EGSM900MHz
DCS1800MHz
CDMA2000/ EVDO
BC0
WCDMA
TD-SCDMA
LTE-FDD
LTE-TDD
BAND1
BAND8
TD-SCDMA 1.9G
TD- SCDMA 2G
LTE-FDD B1
LTE-FDD B3
LTE-FDD B8
LTE TDD B38
LTE TDD B39
LTE TDD B40
LTE TDD B41
Category
CAT4
CAT4
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 5 2016-10-25
Smart Machine Smart Decision
2 查询模块网络注册状态
AT+CPIN?
+CPIN:
READY
// 查询 SIM 卡是否识别
OK
AT+CSQ
+CSQ:
27,99
// 查询信号强度
OK
AT+CNSMOD=1 // 设置模块网络制式状态自动上报功能
OK
AT+CNSMOD?
+CNSMOD:
0,8
// 查询模块注册网络制式。8 表示注册在 LTE 网络模式
OK
AT+CEREG?
+CEREG:
0,1
// 此时,表示可以进行数据业务了。
OK
AT+CNSMOD?
+CNSMOD:
0,10
// 查询模块注册在非 LTE 网络下
OK
AT+CGREG?
+CGREG:
0,1
// 此时,表示可以进行数据业务了。
OK
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 6 2016-10-25
Smart Machine Smart Decision
注意:在LTE网络模式下,请使用AT+CEREG?判断模块数据是否可以使用。
如果是在其它网络模式下, 请使用AT+CGREG判断模块数据是否可以使用。
参数2:返回1(或5)表示数据业务可以使用;返回2、3、4表示数据业务不可
用。
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 7 2016-10-25
Smart Machine Smart Decision
3 NDIS 拨号上网流程
AT
移动:4600/02/07/08
联通:46001/06/09
电信:46003/05/11
AT+CPIN?
AT+CIMI
AT+CSQ
AT+CNSMOD?
+CNSMOD: 0,8
+CNSMOD: 0,1(非 8)
AT+CEREG?
(+CEREG: 0,1)
AT+CGREG?
(+CGREG: 0,1)
NDIS 拨号
见 QCRMCALL 命令部分说明
SIM7500_SIM7600 系列_数据业务_应用文档_V2.00 8 2016-10-25
