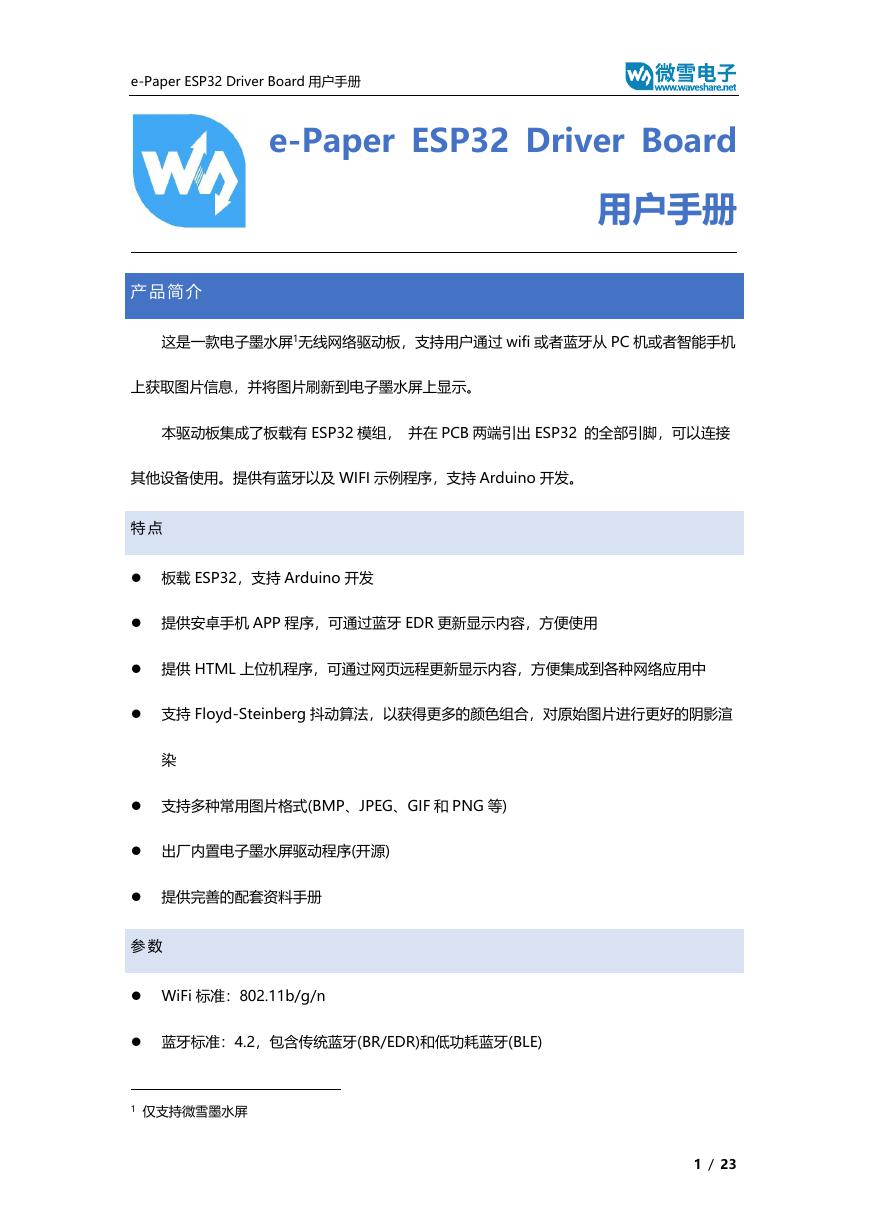

e-Paper ESP32 Driver Board 用户手册 e-Paper ESP32 Driver Board 用户手册产品简介这是一款电子墨水屏1无线网络驱动板，支持用户通过 wifi 或者蓝牙从 PC 机或者智能手机上获取图片信息，并将图片刷新到电子墨水屏上显示。本驱动板集成了板载有 ESP32 模组，并在 PCB 两端引出 ESP32 的全部引脚，可以连接其他设备使用。提供有蓝牙以及 WIFI 示例程序，支持 Arduino 开发。特点 ⚫ 板载 ESP32，支持 Arduino 开发 ⚫ 提供安卓手机 APP 程序，可通过蓝牙 EDR 更新显示内容，方便使用 ⚫ 提供 HTML 上位机程序，可通过网页远程更新显示内容，方便集成到各种网络应用中 ⚫ 支持 Floyd-Steinberg 抖动算法，以获得更多的颜色组合，对原始图片进行更好的阴影渲染 ⚫ 支持多种常用图片格式(BMP、JPEG、GIF 和 PNG 等) ⚫ 出厂内置电子墨水屏驱动程序(开源) ⚫ 提供完善的配套资料手册参数 ⚫ WiFi 标准：802.11b/g/n ⚫ 蓝牙标准：4.2，包含传统蓝牙(BR/EDR)和低功耗蓝牙(BLE) 1 仅支持微雪墨水屏 1 / 23

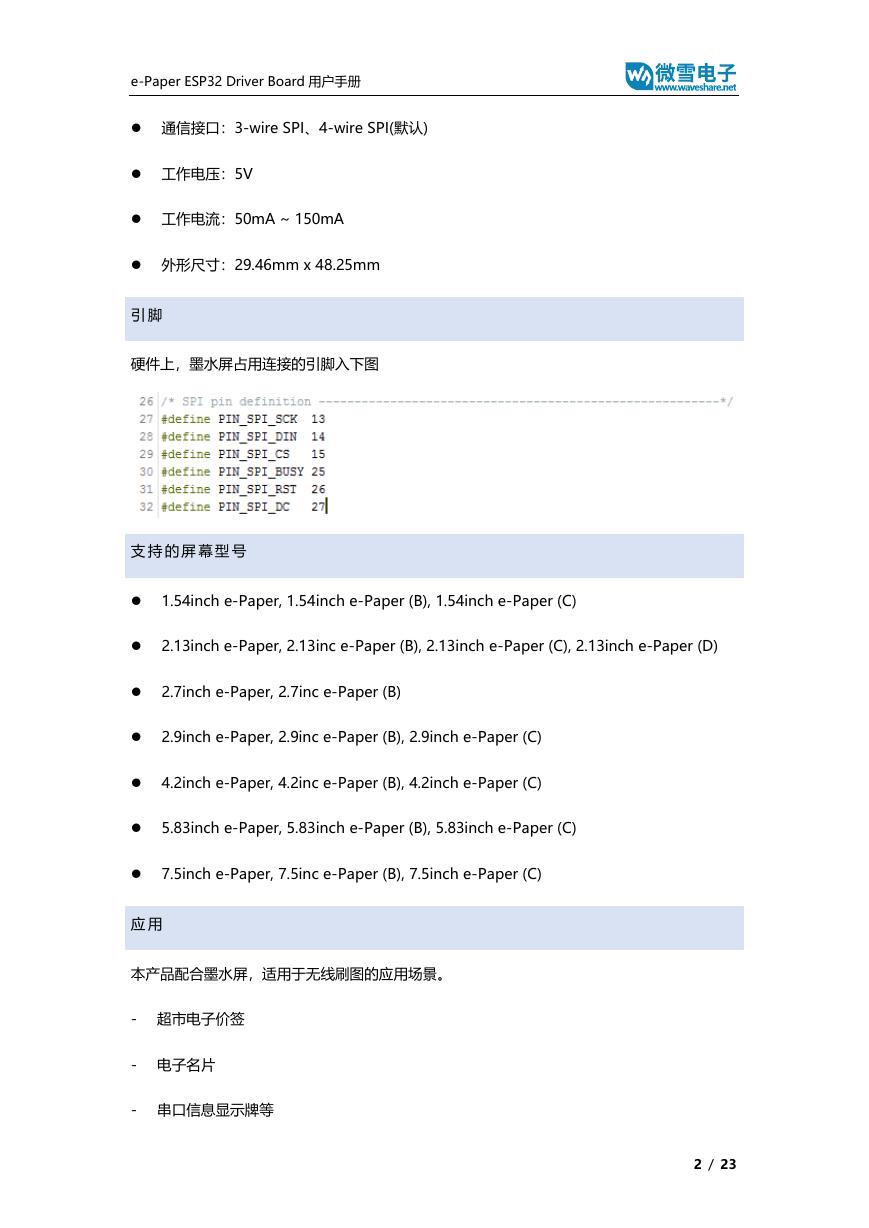

e-Paper ESP32 Driver Board 用户手册 ⚫ 通信接口：3-wire SPI、4-wire SPI(默认) ⚫ 工作电压：5V ⚫ 工作电流：50mA ~ 150mA ⚫ 外形尺寸：29.46mm x 48.25mm 引脚硬件上，墨水屏占用连接的引脚入下图支持的屏幕型号 ⚫ 1.54inch e-Paper, 1.54inch e-Paper (B), 1.54inch e-Paper (C) ⚫ 2.13inch e-Paper, 2.13inc e-Paper (B), 2.13inch e-Paper (C), 2.13inch e-Paper (D) ⚫ 2.7inch e-Paper, 2.7inc e-Paper (B) ⚫ 2.9inch e-Paper, 2.9inc e-Paper (B), 2.9inch e-Paper (C) ⚫ 4.2inch e-Paper, 4.2inc e-Paper (B), 4.2inch e-Paper (C) ⚫ 5.83inch e-Paper, 5.83inch e-Paper (B), 5.83inch e-Paper (C) ⚫ 7.5inch e-Paper, 7.5inc e-Paper (B), 7.5inch e-Paper (C) 应用本产品配合墨水屏，适用于无线刷图的应用场景。 - 超市电子价签 - 电子名片 - 串口信息显示牌等 2 / 23

e-Paper ESP32 Driver Board 用户手册 3 / 23

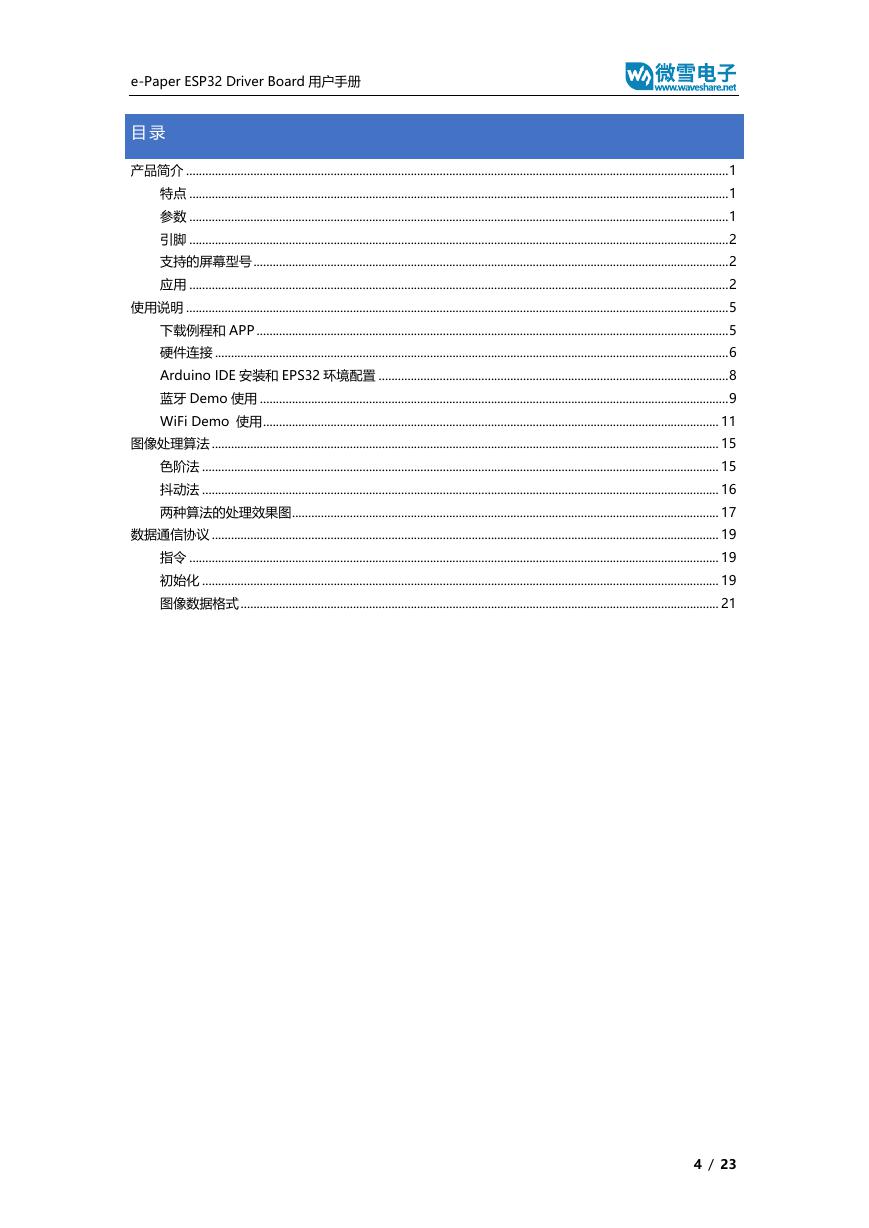

e-Paper ESP32 Driver Board 用户手册目录产品简介 ......................................................................................................................................................................... 1 特点 ........................................................................................................................................................................ 1 参数 ........................................................................................................................................................................ 1 引脚 ........................................................................................................................................................................ 2 支持的屏幕型号 .................................................................................................................................................... 2 应用 ........................................................................................................................................................................ 2 使用说明 ......................................................................................................................................................................... 5 下载例程和 APP ................................................................................................................................................... 5 硬件连接 ................................................................................................................................................................ 6 Arduino IDE 安装和 EPS32 环境配置 ............................................................................................................. 8 蓝牙 Demo 使用 .................................................................................................................................................. 9 WiFi Demo 使用 .............................................................................................................................................. 11 图像处理算法 .............................................................................................................................................................. 15 色阶法 ................................................................................................................................................................. 15 抖动法 ................................................................................................................................................................. 16 两种算法的处理效果图 ..................................................................................................................................... 17 数据通信协议 .............................................................................................................................................................. 19 指令 ..................................................................................................................................................................... 19 初始化 ................................................................................................................................................................. 19 图像数据格式 ..................................................................................................................................................... 21 4 / 23

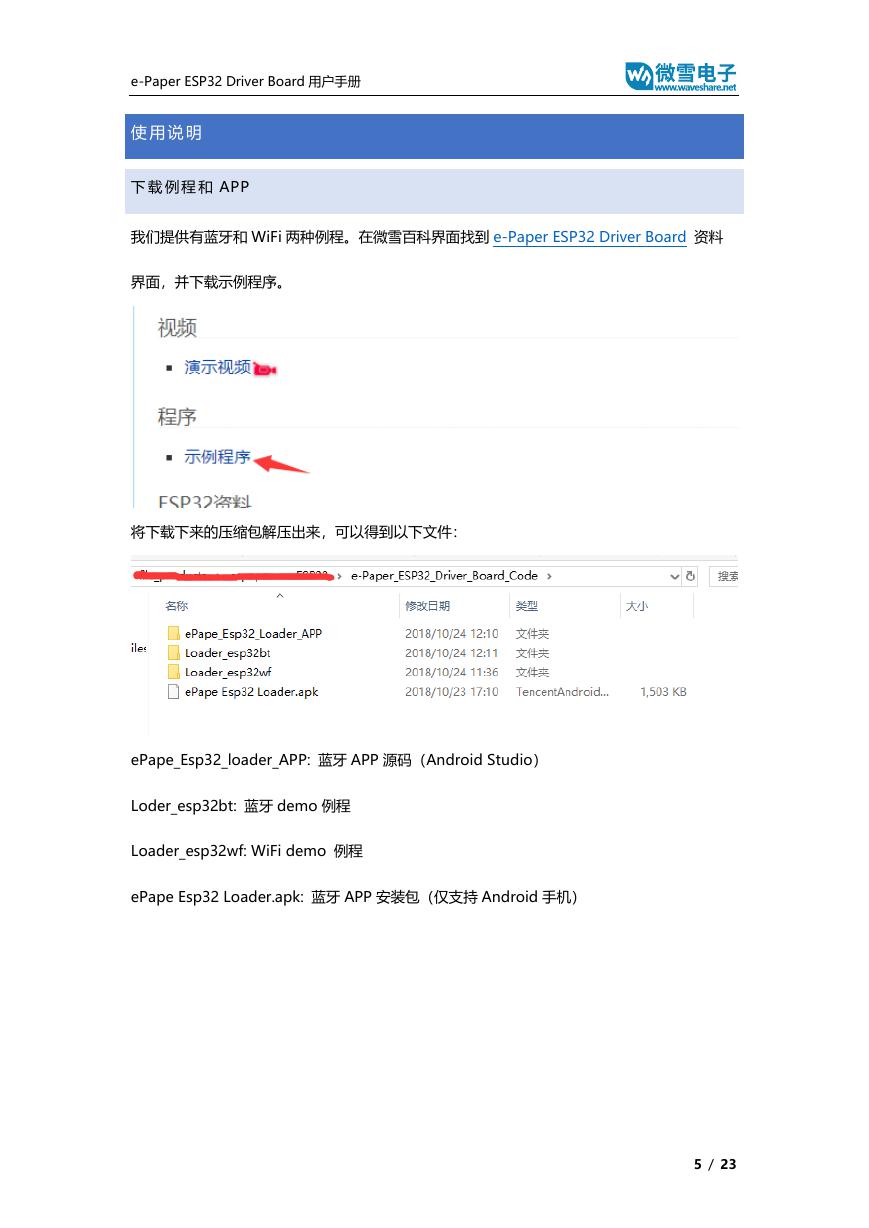

e-Paper ESP32 Driver Board 用户手册使用说明下载例程和 APP 我们提供有蓝牙和 WiFi 两种例程。在微雪百科界面找到 e-Paper ESP32 Driver Board 资料界面，并下载示例程序。将下载下来的压缩包解压出来，可以得到以下文件： ePape_Esp32_loader_APP: 蓝牙 APP 源码（Android Studio） Loder_esp32bt: 蓝牙 demo 例程 Loader_esp32wf: WiFi demo 例程 ePape Esp32 Loader.apk: 蓝牙 APP 安装包（仅支持 Android 手机） 5 / 23

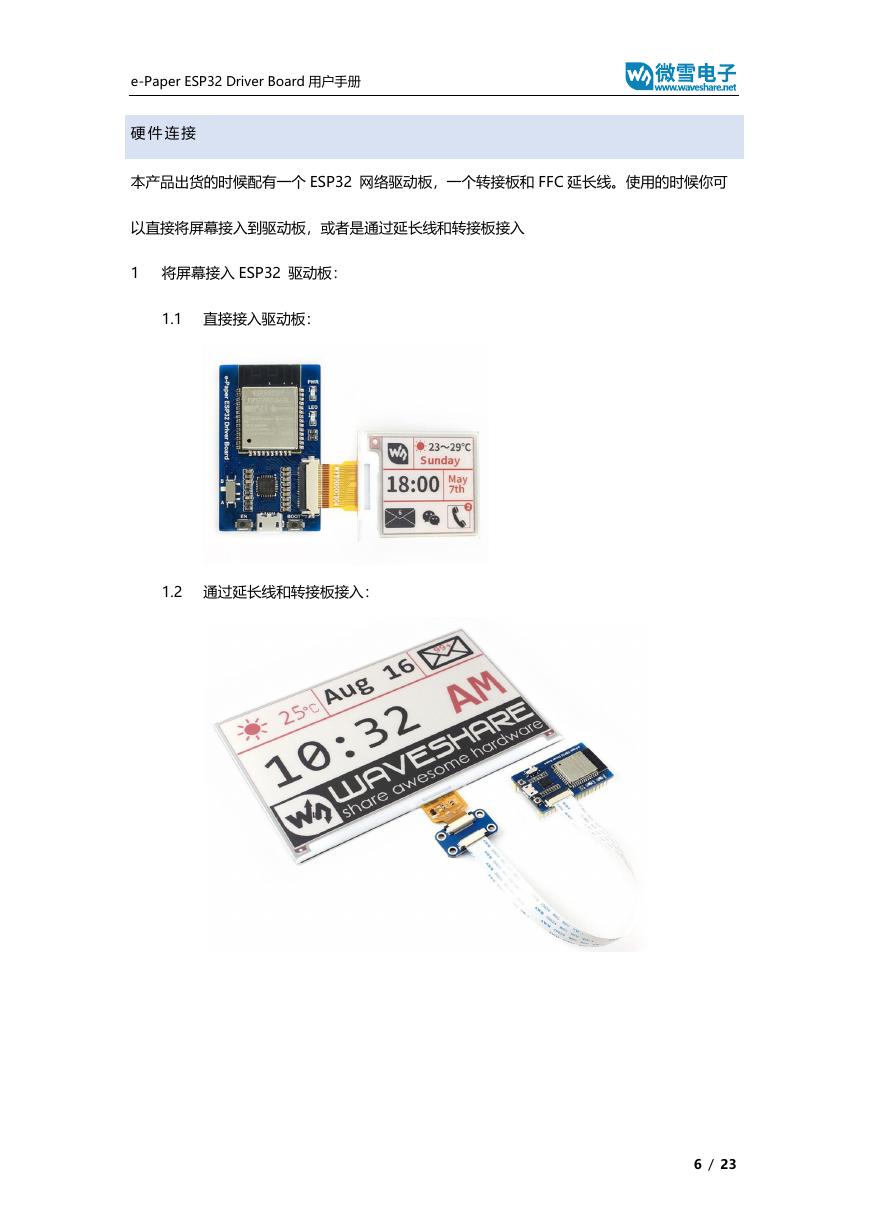

e-Paper ESP32 Driver Board 用户手册硬件连接本产品出货的时候配有一个 ESP32 网络驱动板，一个转接板和 FFC 延长线。使用的时候你可以直接将屏幕接入到驱动板，或者是通过延长线和转接板接入 1 将屏幕接入 ESP32 驱动板： 1.1 直接接入驱动板： 1.2 通过延长线和转接板接入： 6 / 23

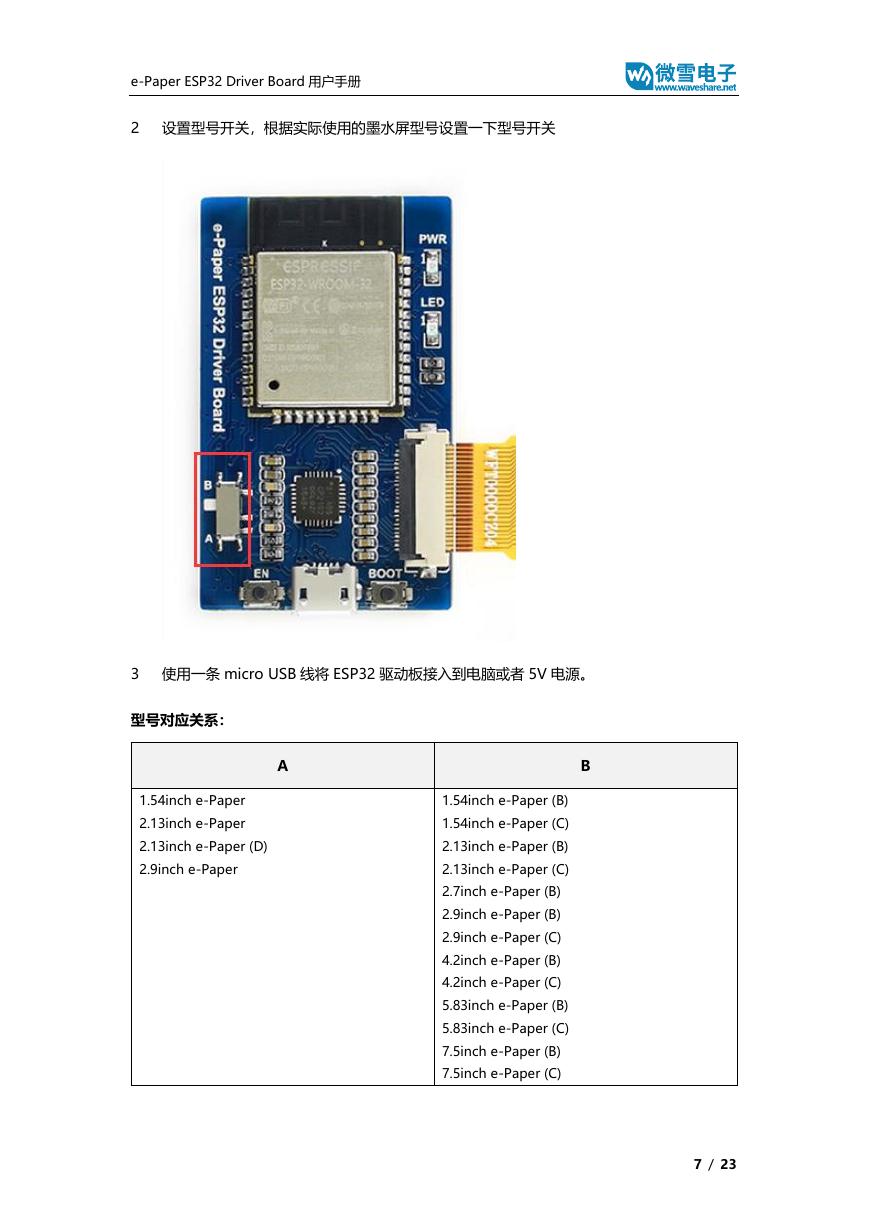

e-Paper ESP32 Driver Board 用户手册 2 设置型号开关，根据实际使用的墨水屏型号设置一下型号开关 3 使用一条 micro USB 线将 ESP32 驱动板接入到电脑或者 5V 电源。型号对应关系： 1.54inch e-Paper 2.13inch e-Paper 2.13inch e-Paper (D) 2.9inch e-Paper A B 1.54inch e-Paper (B) 1.54inch e-Paper (C) 2.13inch e-Paper (B) 2.13inch e-Paper (C) 2.7inch e-Paper (B) 2.9inch e-Paper (B) 2.9inch e-Paper (C) 4.2inch e-Paper (B) 4.2inch e-Paper (C) 5.83inch e-Paper (B) 5.83inch e-Paper (C) 7.5inch e-Paper (B) 7.5inch e-Paper (C) 7 / 23

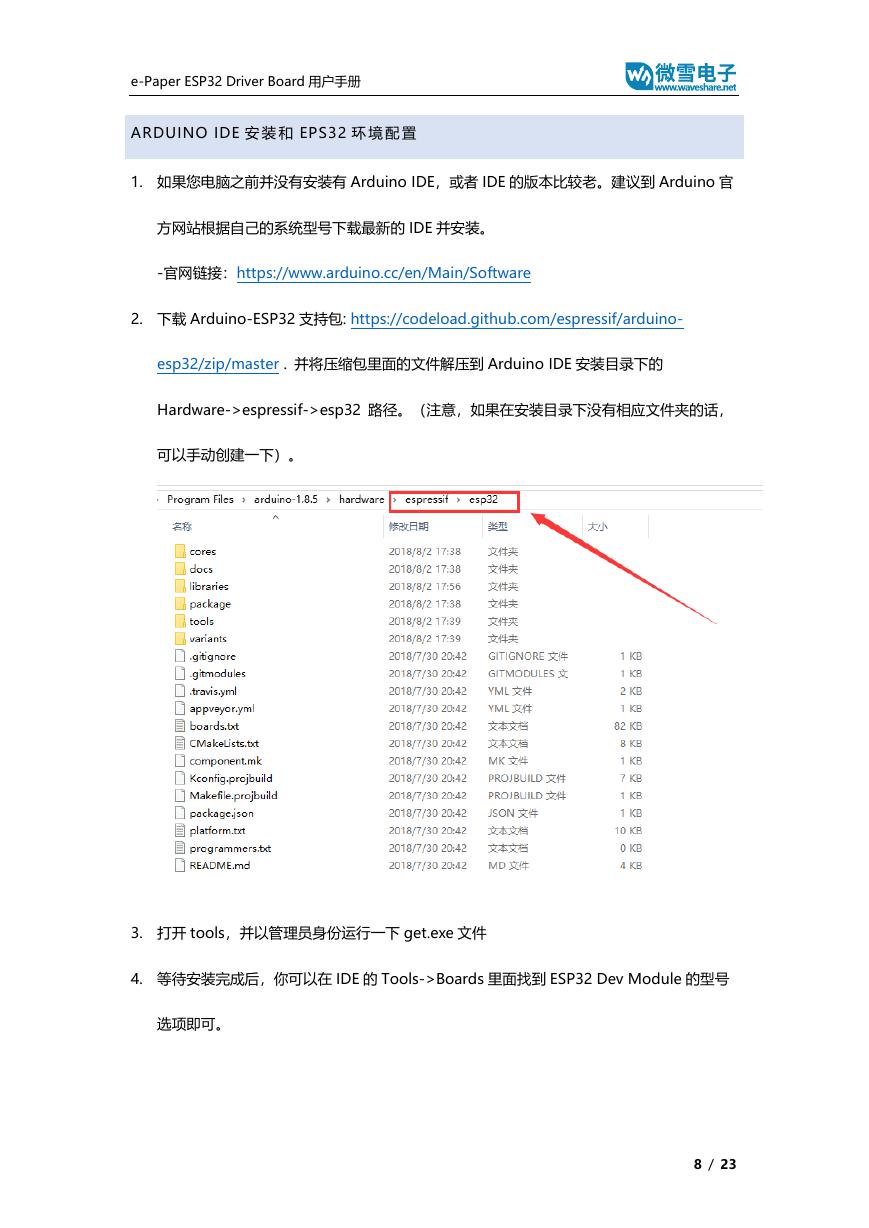

e-Paper ESP32 Driver Board 用户手册 ARDUINO IDE 安装和 EPS32 环境配置 1. 如果您电脑之前并没有安装有 Arduino IDE，或者 IDE 的版本比较老。建议到 Arduino 官方网站根据自己的系统型号下载最新的 IDE 并安装。 -官网链接：https://www.arduino.cc/en/Main/Software 2. 下载 Arduino-ESP32 支持包: https://codeload.github.com/espressif/arduino- esp32/zip/master . 并将压缩包里面的文件解压到 Arduino IDE 安装目录下的 Hardware->espressif->esp32 路径。（注意，如果在安装目录下没有相应文件夹的话，可以手动创建一下）。 3. 打开 tools，并以管理员身份运行一下 get.exe 文件 4. 等待安装完成后，你可以在 IDE 的 Tools->Boards 里面找到 ESP32 Dev Module 的型号选项即可。 8 / 23
