    2022-2023 学年上海市长宁区九年级上学期物理期末试题及 答案 一、选择题（共 12 分）下列各题均只有一个正确选项，请将正确的选项写入答题纸上相应 的位置。 1. 下列装置工作时不能看作连通器的是（ ） B. U 形管 C. 船闸 D. 液位计 A. 密度计 【答案】A 【解析】 【详解】A．密度计是利用物体漂浮原理，不是利用连通器原理工作的。故 A 符合题意； B．U 形管结构符合上端开口，下端连通的特点，利用了连通器原理。故 B 不符合题意； C．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连 通器。故 C 不符合题意； D．液位计是利用连通器的原理制成的。故 D 不符合题意。 故选 A。 2. 下列压强值不等于一个标准大气压值的是（ ） A. 76 厘米高汞柱 C. 1.01×105 帕 【答案】D 【解析】 B. 10.3 米高水柱 D. 0.76 米高水柱 【详解】根据托里拆利实验，一个标准大气压的值为 1.01×10 5 帕斯卡，等于 760 毫米高水 银柱产生的压强，也就是 76 厘米汞柱，若换成水柱，由 p ，水柱高度为 gh h 水  p g 水  1.0 1  即 ABC 不符合题意，D 符合题意。 故选 D。 1 .0 3 0 k 1 1  g m / 5 0 Pa 3  9. N/kg 8  10.3 m 3. 如图所示，长度相同、横截面积不同的同种材料制成的金属棒 AB 和 CD 并联接在电路两 端，则下面说法正确的是（ ） A. IAB＜ICD；UAB＝UCD C. IAB＝ICD；UAB＝UCD 学科 网（北 京）股 份有限 公司 B. IAB＜ICD；UAB＞UCD D. IAB＞ICD；UAB＝UCD

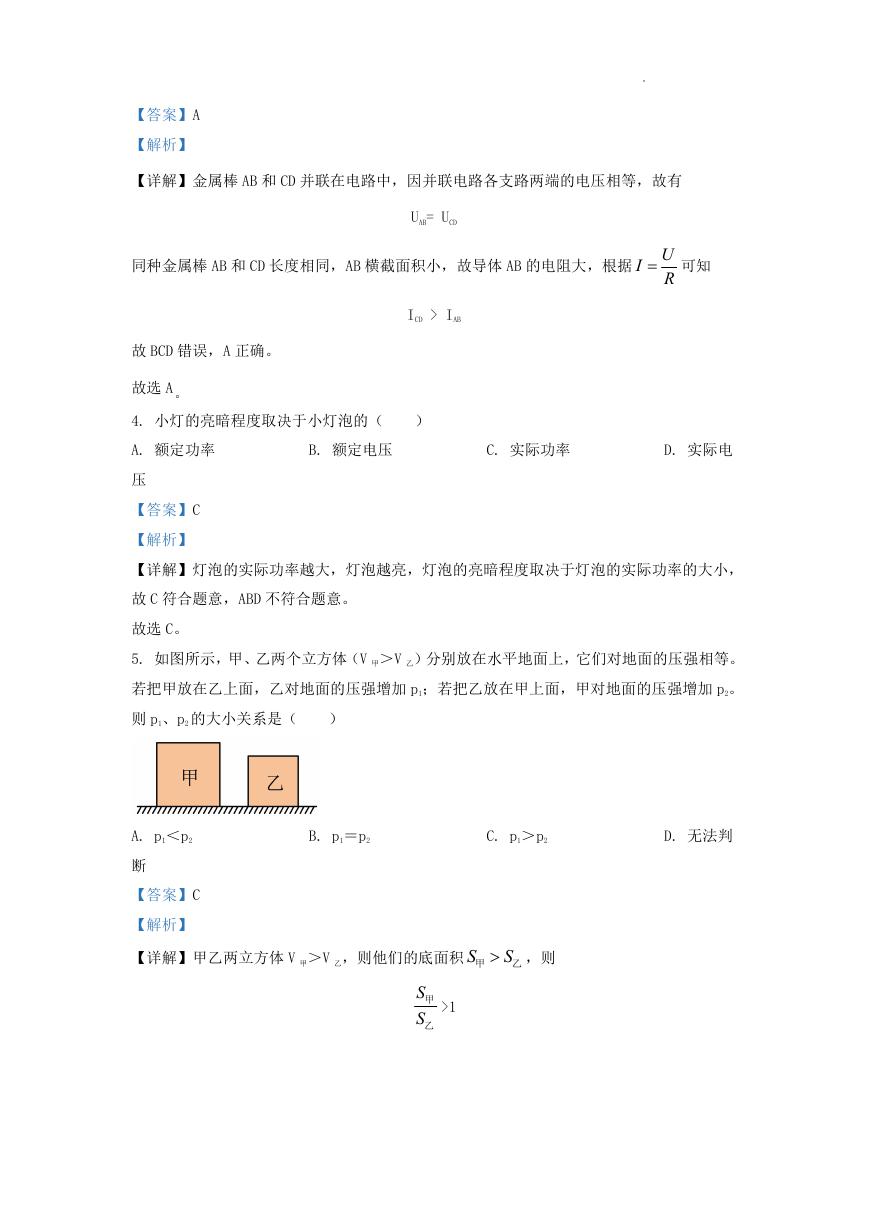

    【答案】A 【解析】 【详解】金属棒 AB 和 CD 并联在电路中，因并联电路各支路两端的电压相等，故有 UAB= UCD 同种金属棒 AB 和 CD 长度相同，AB 横截面积小，故导体 AB 的电阻大，根据 UI  可知 R ICD > IAB 故 BCD 错误，A 正确。 故选 A。 4. 小灯的亮暗程度取决于小灯泡的（ ） A. 额定功率 B. 额定电压 C. 实际功率 D. 实际电 压 【答案】C 【解析】 【详解】灯泡的实际功率越大，灯泡越亮，灯泡的亮暗程度取决于灯泡的实际功率的大小， 故 C 符合题意，ABD 不符合题意。 故选 C。 5. 如图所示，甲、乙两个立方体（V 甲＞V 乙）分别放在水平地面上，它们对地面的压强相等。 若把甲放在乙上面，乙对地面的压强增加 p1；若把乙放在甲上面，甲对地面的压强增加 p2。 则 p1、p2 的大小关系是（ ） A. p1＜p2 断 【答案】C B. p1＝p2 C. p1＞p2 D. 无法判 【解析】 【详解】甲乙两立方体 V 甲＞V 乙，则他们的底面积 S S甲 乙 ，则 S S 甲 乙 >1 学科 网（北 京）股 份有限 公司

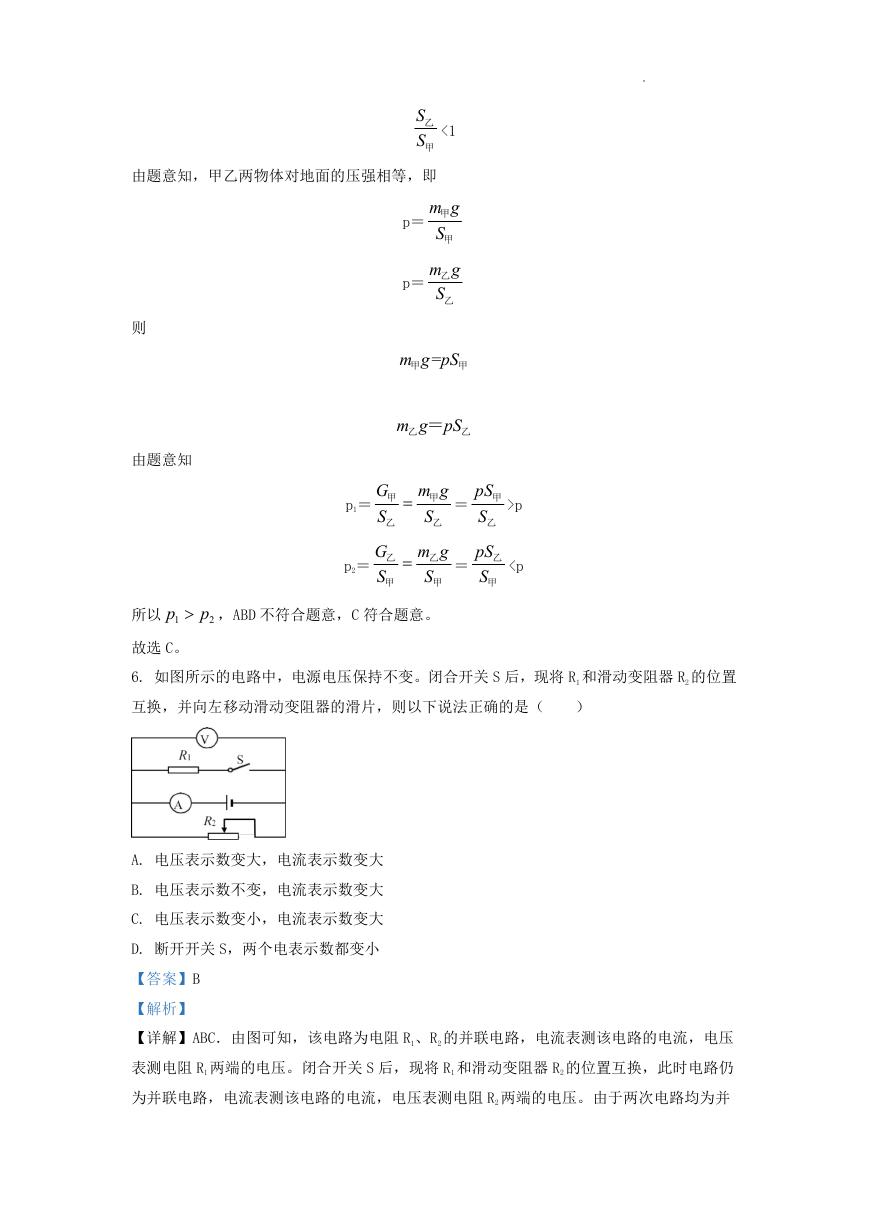

    S S 乙 甲 <1 由题意知，甲乙两物体对地面的压强相等，即 p＝ p＝ 甲 m g S 甲 乙 m g S 乙 则 由题意知 =m g pS 甲 甲 m g pS 乙＝ 乙 p1＝ p2＝ G 甲 S 乙 G 乙 S 甲 甲 m g S 乙 乙 m g S 甲 ＝ ＝ 甲 pS S 乙 乙 pS S 甲 >p

    联电路，根据并联电路特点，电压表示数始终等于电源电压，向左移动滑动变阻器的滑片， 电压表示数仍不变，等于电源电压。但由于滑动变阻器接入电路的阻值变小，由 UI  可 R 知，该支路电流表大，由并联电路各支路互不影响可知，另一条支路电流不变，则干路电流 变大，即电流表示数变大。故 AC 错误，B 正确； D．断开开关 S 后，电路为 R1 的简单电路，电压表测电源电压，故示数不变，由于缺少一条 支路，故总电流变小，即电流表示数变小。故 D 错误。 故选 B。 二、填空题（共 22 分）请将结果填入答题纸的相应位置。 7. 教室中日光灯的工作电压为_______伏。教室中投影仪和电风扇之间是______连接（选填 “串联”或“并联”），每多使用一个用电器，家庭电路的总电阻_______（选填“变大”、 “变小”或“不变”） 【答案】 ①. 220 ②. 并联 ③. 变小 【解析】 【详解】[1]我国居民用电的电压为 220V，所以教室中日光灯的工作电压为 220V。 [2]教室中投影仪和电风扇可以独立工作、互不影响，因此是并联的。 [3]每多使用一个用电器，电路的总功率变大，但电压不变，根据 P  2U R 可知，家庭电路 的总电阻变小。 8. 1644 年意大利科学家________首先用实验测定了大气压的值，但当时大多数人都不相信， 直到 1654 年，著名的________实验，才使人们确信大气压强的存在并且很大．如果某地某 时的大气压为 1.01×105 帕，则面积为 10m2 墙面上受到的大气压力为________牛． 【答案】 ①. 托里拆利 ②. 马德堡半球 ③. 1.01×106 【解析】 【详解】[1]1644 年意大利著名的科学家托里拆利利用液体压强和大气压相等的原理，第一 次测出了大气压的值； [2]1654 年，著名的马德堡半球实验，展示了大气压不但存在，而且很大，使人们确信大气 压强的存在并且很大； [3]大气压为 1.01×105 帕，则面积为 10m2 墙面上受到的大气压力为 F pS  5 1.01 10 Pa 10m 1.01 10 N   2  6  9. 重为 5 牛的金属块用弹簧测力计吊着浸没在水中，这时弹簧测力计的示数为 3 牛，则该 金属块受到的浮力是______牛；此时金属块受到液体向上的压力比受到液体向下的压力 ______（选填“大”或“小”）。浮力的方向总是______的。 【答案】 ①. 2 ②. 大 ③. 竖直向上 学科 网（北 京）股 份有限 公司

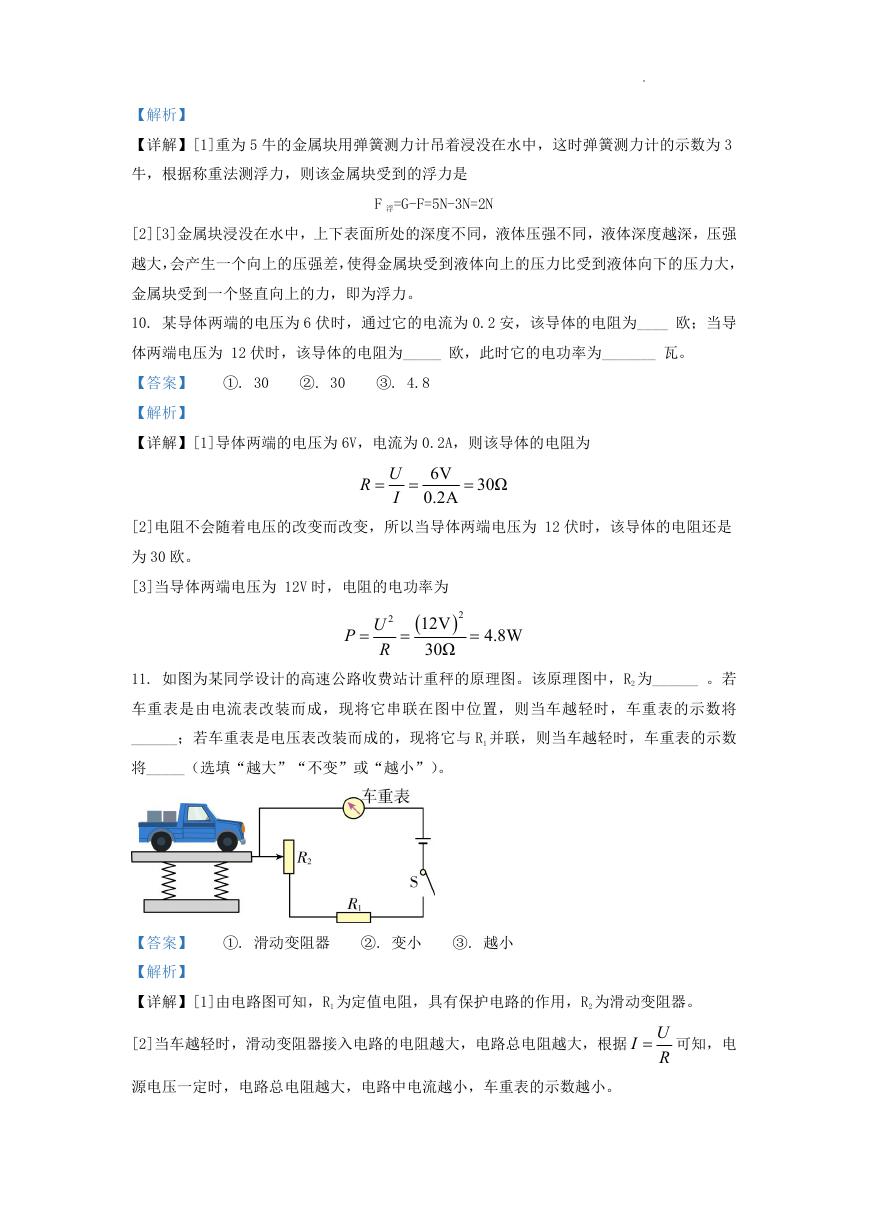

    【解析】 【详解】[1]重为 5 牛的金属块用弹簧测力计吊着浸没在水中，这时弹簧测力计的示数为 3 牛，根据称重法测浮力，则该金属块受到的浮力是 F 浮=G-F=5N-3N=2N [2][3]金属块浸没在水中，上下表面所处的深度不同，液体压强不同，液体深度越深，压强 越大，会产生一个向上的压强差，使得金属块受到液体向上的压力比受到液体向下的压力大， 金属块受到一个竖直向上的力，即为浮力。 10. 某导体两端的电压为 6 伏时，通过它的电流为 0.2 安，该导体的电阻为____ 欧；当导 体两端电压为 12 伏时，该导体的电阻为_____ 欧，此时它的电功率为_______ 瓦。 【答案】 ①. 30 ②. 30 ③. 4.8 【解析】 【详解】[1]导体两端的电压为 6V，电流为 0.2A，则该导体的电阻为 UR  I  6V 0.2A  30Ω [2]电阻不会随着电压的改变而改变，所以当导体两端电压为 12 伏时，该导体的电阻还是 为 30 欧。 [3]当导体两端电压为 12V 时，电阻的电功率为 2 UP  R  2  12V 30Ω  4.8W 11. 如图为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R2 为______ 。若 车重表是由电流表改装而成，现将它串联在图中位置，则当车越轻时，车重表的示数将 ______；若车重表是电压表改装而成的，现将它与 R1 并联，则当车越轻时，车重表的示数 将_____（选填“越大”“不变”或“越小”）。 【答案】 ①. 滑动变阻器 ②. 变小 ③. 越小 【解析】 【详解】[1]由电路图可知，R1 为定值电阻，具有保护电路的作用，R2 为滑动变阻器。 [2]当车越轻时，滑动变阻器接入电路的电阻越大，电路总电阻越大，根据 源电压一定时，电路总电阻越大，电路中电流越小，车重表的示数越小。 UI  可知，电 R 学科 网（北 京）股 份有限 公司

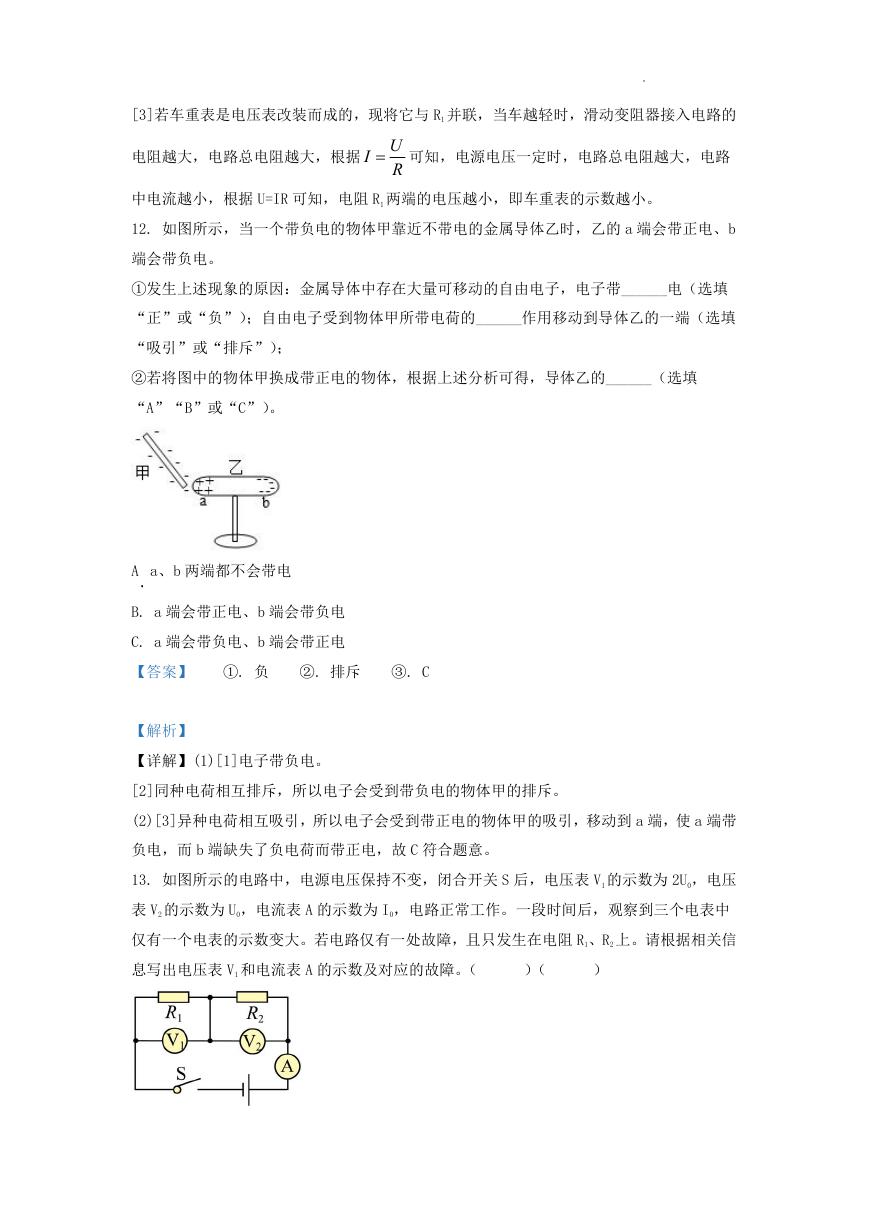

    [3]若车重表是电压表改装而成的，现将它与 R1 并联，当车越轻时，滑动变阻器接入电路的 电阻越大，电路总电阻越大，根据 UI  可知，电源电压一定时，电路总电阻越大，电路 R 中电流越小，根据 U=IR 可知，电阻 R1 两端的电压越小，即车重表的示数越小。 12. 如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的 a 端会带正电、b 端会带负电。 ①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填 “正”或“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填 “吸引”或“排斥”）； ②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填 “A”“B”或“C”）。 A. a、b 两端都不会带电 B. a 端会带正电、b 端会带负电 C. a 端会带负电、b 端会带正电 【答案】 ①. 负 ②. 排斥 ③. C 【解析】 【详解】(1)[1]电子带负电。 [2]同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。 (2)[3]异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到 a 端，使 a 端带 负电，而 b 端缺失了负电荷而带正电，故 C 符合题意。 13. 如图所示的电路中，电源电压保持不变，闭合开关 S 后，电压表 V1 的示数为 2U0，电压 表 V2 的示数为 U0，电流表 A 的示数为 I0，电路正常工作。一段时间后，观察到三个电表中 仅有一个电表的示数变大。若电路仅有一处故障，且只发生在电阻 R1、R2 上。请根据相关信 息写出电压表 V1 和电流表 A 的示数及对应的故障。（ ）（ ） 学科 网（北 京）股 份有限 公司

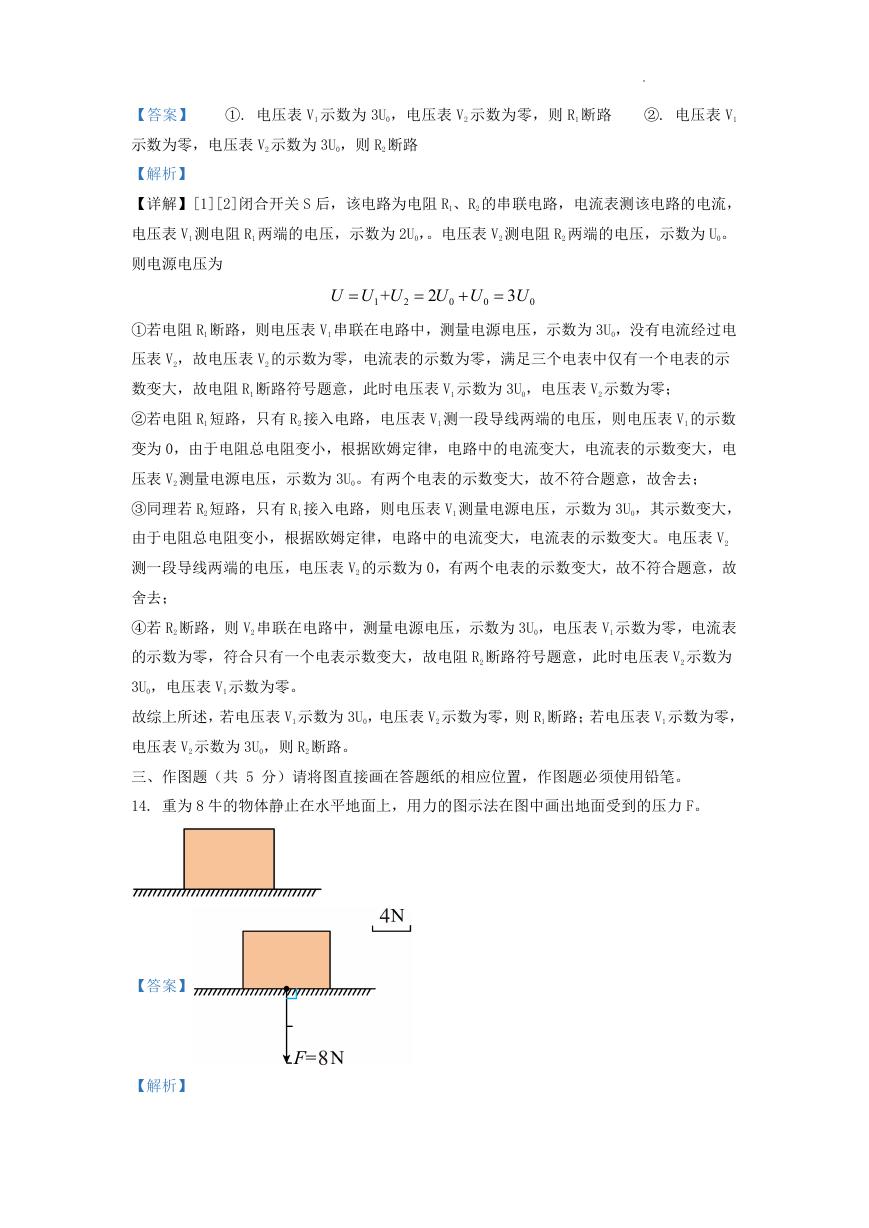

    【答案】 ①. 电压表 V1 示数为 3U0，电压表 V2 示数为零，则 R1 断路 ②. 电压表 V1 示数为零，电压表 V2 示数为 3U0，则 R2 断路 【解析】 【详解】[1][2]闭合开关 S 后，该电路为电阻 R1、R2 的串联电路，电流表测该电路的电流， 电压表 V1 测电阻 R1 两端的电压，示数为 2U0，。电压表 V2 测电阻 R2 两端的电压，示数为 U0。 则电源电压为 U U U +  1  2 2 U U  0  3 U 0 0 ①若电阻 R1 断路，则电压表 V1 串联在电路中，测量电源电压，示数为 3U0，没有电流经过电 压表 V2，故电压表 V2 的示数为零，电流表的示数为零，满足三个电表中仅有一个电表的示 数变大，故电阻 R1 断路符号题意，此时电压表 V1 示数为 3U0，电压表 V2 示数为零； ②若电阻 R1 短路，只有 R2 接入电路，电压表 V1 测一段导线两端的电压，则电压表 V1 的示数 变为 0，由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大，电 压表 V2 测量电源电压，示数为 3U0。有两个电表的示数变大，故不符合题意，故舍去； ③同理若 R2 短路，只有 R1 接入电路，则电压表 V1 测量电源电压，示数为 3U0，其示数变大， 由于电阻总电阻变小，根据欧姆定律，电路中的电流变大，电流表的示数变大。电压表 V2 测一段导线两端的电压，电压表 V2 的示数为 0，有两个电表的示数变大，故不符合题意，故 舍去； ④若 R2 断路，则 V2 串联在电路中，测量电源电压，示数为 3U0，电压表 V1 示数为零，电流表 的示数为零，符合只有一个电表示数变大，故电阻 R2 断路符号题意，此时电压表 V2 示数为 3U0，电压表 V1 示数为零。 故综上所述，若电压表 V1 示数为 3U0，电压表 V2 示数为零，则 R1 断路；若电压表 V1 示数为零， 电压表 V2 示数为 3U0，则 R2 断路。 三、作图题（共 5 分）请将图直接画在答题纸的相应位置，作图题必须使用铅笔。 14. 重为 8 牛的物体静止在水平地面上，用力的图示法在图中画出地面受到的压力 F。 【答案】 【解析】 学科 网（北 京）股 份有限 公司

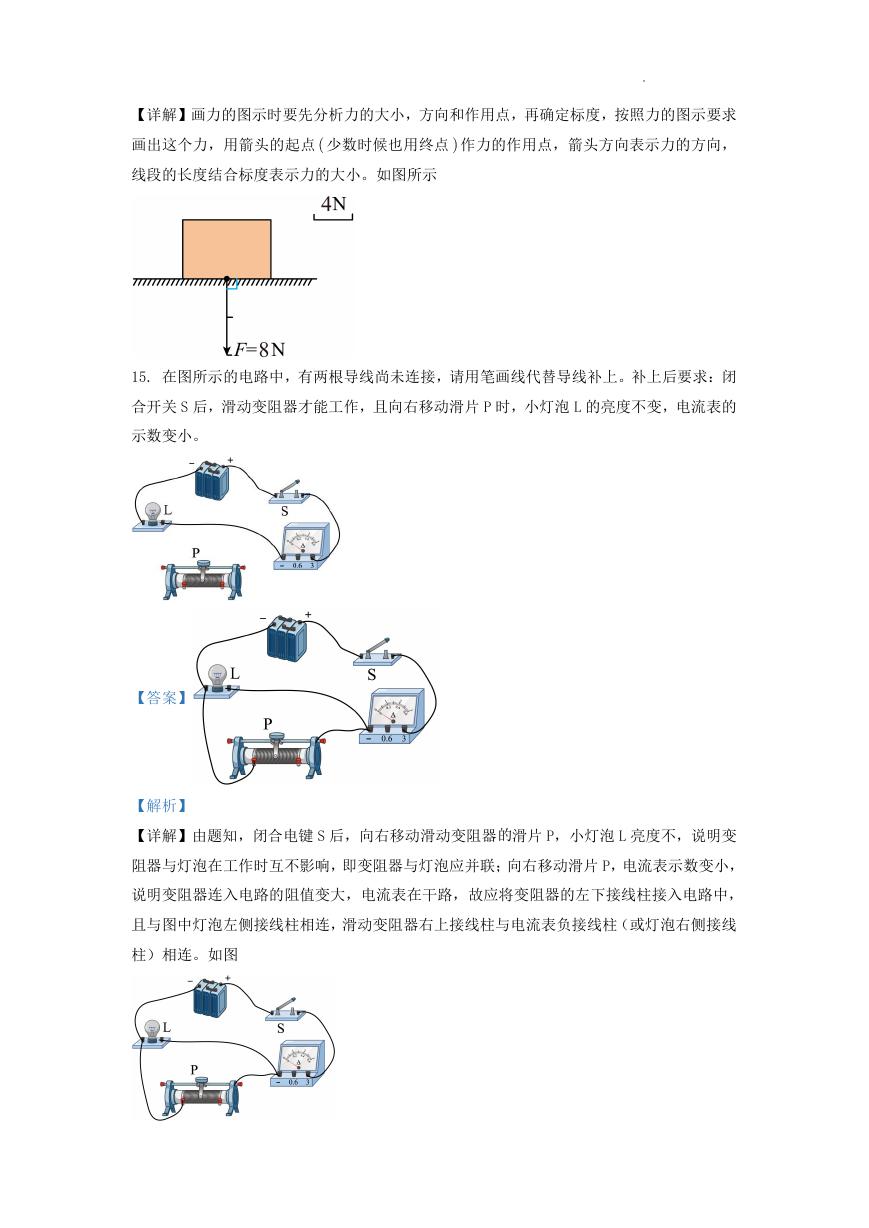

    【详解】画力的图示时要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求 画出这个力，用箭头的起点 少数时候也用终点 作力的作用点，箭头方向表示力的方向， 线段的长度结合标度表示力的大小。如图所示 15. 在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭 合开关 S 后，滑动变阻器才能工作，且向右移动滑片 P 时，小灯泡 L 的亮度不变，电流表的 示数变小。 【答案】 【解析】 【详解】由题知，闭合电键 S 后，向右移动滑动变阻器的滑片 P，小灯泡 L 亮度不，说明变 阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片 P，电流表示数变小， 说明变阻器连入电路的阻值变大，电流表在干路，故应将变阻器的左下接线柱接入电路中， 且与图中灯泡左侧接线柱相连，滑动变阻器右上接线柱与电流表负接线柱（或灯泡右侧接线 柱）相连。如图 学科 网（北 京）股 份有限 公司
