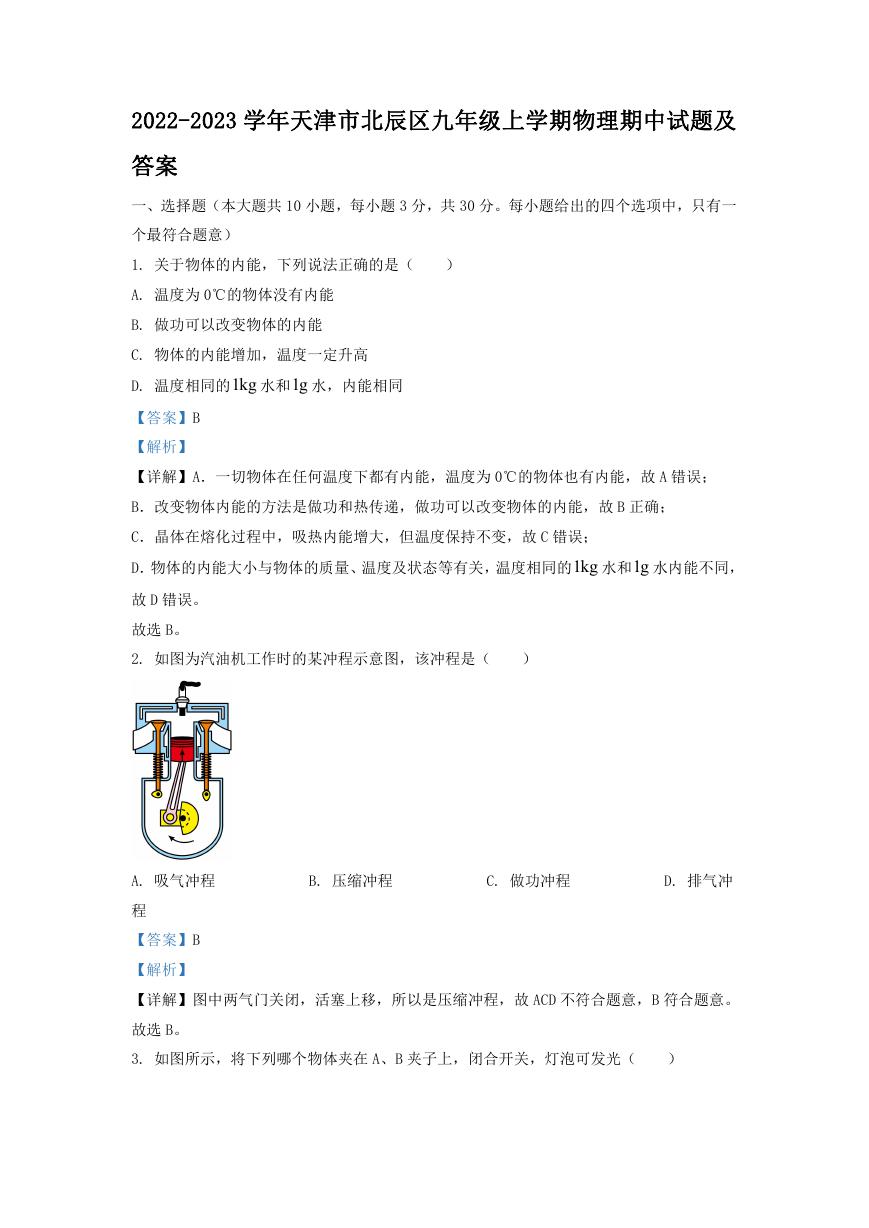

2022-2023 学年天津市北辰区九年级上学期物理期中试题及
答案
一、选择题(本大题共 10 小题,每小题 3 分,共 30 分。每小题给出的四个选项中,只有一
个最符合题意)
1. 关于物体的内能,下列说法正确的是(
)
A. 温度为 0℃的物体没有内能
B. 做功可以改变物体的内能
C. 物体的内能增加,温度一定升高
D. 温度相同的1kg 水和1g 水,内能相同
【答案】B
【解析】
【详解】A.一切物体在任何温度下都有内能,温度为 0℃的物体也有内能,故 A 错误;
B.改变物体内能的方法是做功和热传递,做功可以改变物体的内能,故 B 正确;
C.晶体在熔化过程中,吸热内能增大,但温度保持不变,故 C 错误;
D.物体的内能大小与物体的质量、温度及状态等有关,温度相同的1kg 水和1g 水内能不同,
故 D 错误。
故选 B。
2. 如图为汽油机工作时的某冲程示意图,该冲程是(
)
A. 吸气冲程
B. 压缩冲程
C. 做功冲程
D. 排气冲
程
【答案】B
【解析】
【详解】图中两气门关闭,活塞上移,所以是压缩冲程,故 ACD 不符合题意,B 符合题意。
故选 B。

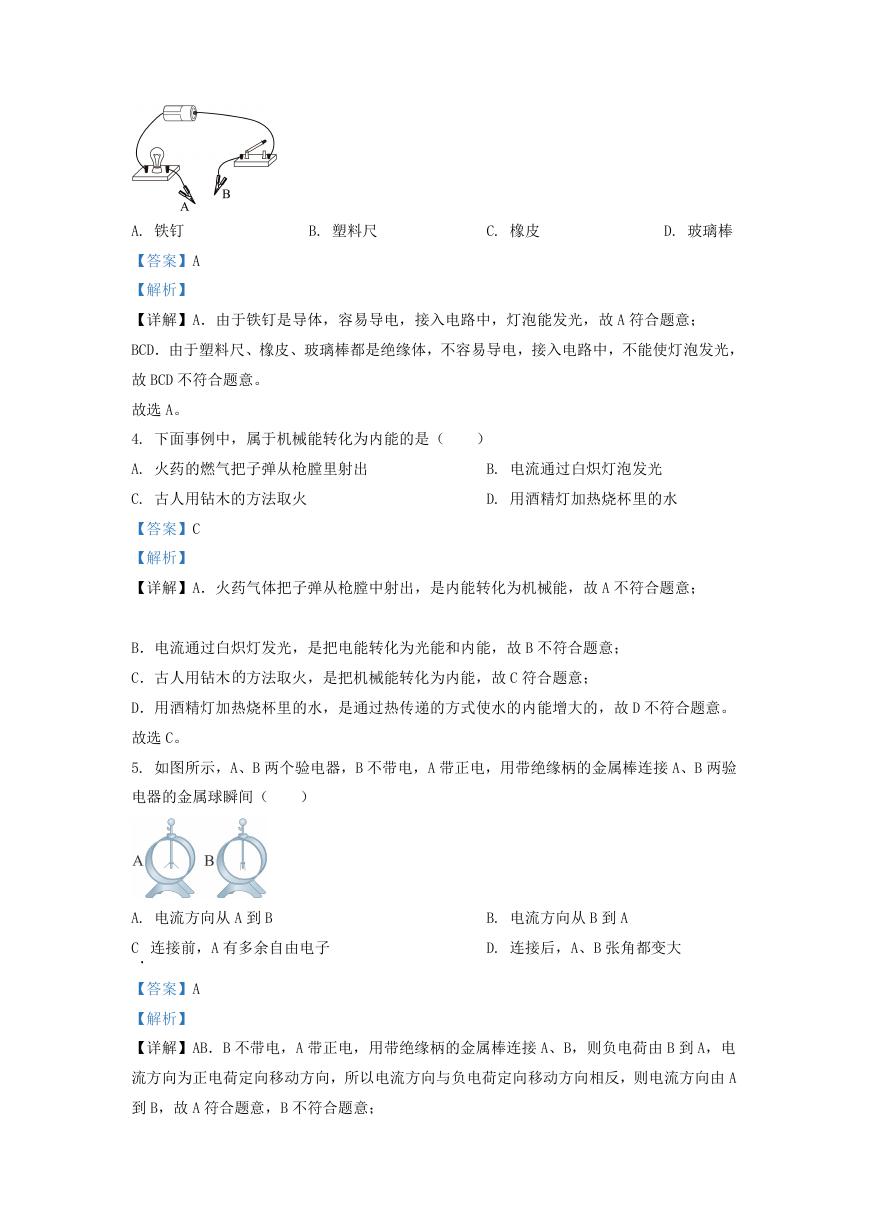

3. 如图所示,将下列哪个物体夹在 A、B 夹子上,闭合开关,灯泡可发光(
)
B. 塑料尺
C. 橡皮
D. 玻璃棒
A. 铁钉
【答案】A
【解析】
【详解】A.由于铁钉是导体,容易导电,接入电路中,灯泡能发光,故 A 符合题意;
BCD.由于塑料尺、橡皮、玻璃棒都是绝缘体,不容易导电,接入电路中,不能使灯泡发光,
故 BCD 不符合题意。
故选 A。
4. 下面事例中,属于机械能转化为内能的是(
)
A. 火药的燃气把子弹从枪膛里射出
B. 电流通过白炽灯泡发光
C. 古人用钻木的方法取火
D. 用酒精灯加热烧杯里的水
【答案】C
【解析】
【详解】A.火药气体把子弹从枪膛中射出,是内能转化为机械能,故 A 不符合题意;
B.电流通过白炽灯发光,是把电能转化为光能和内能,故 B 不符合题意;
C.古人用钻木的方法取火,是把机械能转化为内能,故 C 符合题意;
D.用酒精灯加热烧杯里的水,是通过热传递的方式使水的内能增大的,故 D 不符合题意。
故选 C。
5. 如图所示,A、B 两个验电器,B 不带电,A 带正电,用带绝缘柄的金属棒连接 A、B 两验
电器的金属球瞬间(
)
A. 电流方向从 A 到 B
C. 连接前,A 有多余自由电子
【答案】A
【解析】
B. 电流方向从 B 到 A
D. 连接后,A、B 张角都变大
【详解】AB.B 不带电,A 带正电,用带绝缘柄的金属棒连接 A、B,则负电荷由 B 到 A,电
流方向为正电荷定向移动方向,所以电流方向与负电荷定向移动方向相反,则电流方向由 A
到 B,故 A 符合题意,B 不符合题意;

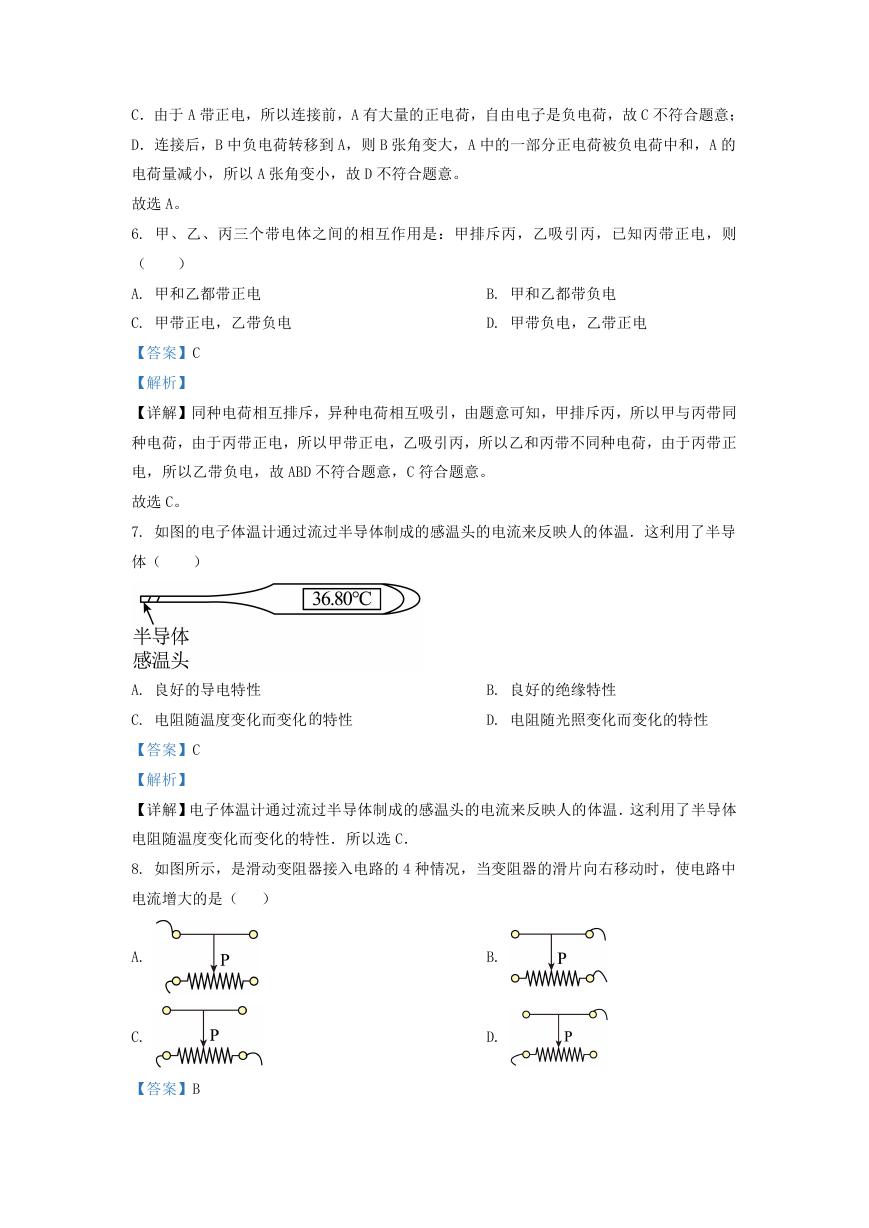

C.由于 A 带正电,所以连接前,A 有大量的正电荷,自由电子是负电荷,故 C 不符合题意;
D.连接后,B 中负电荷转移到 A,则 B 张角变大,A 中的一部分正电荷被负电荷中和,A 的
电荷量减小,所以 A 张角变小,故 D 不符合题意。
故选 A。
6. 甲、乙、丙三个带电体之间的相互作用是:甲排斥丙,乙吸引丙,已知丙带正电,则
(
)
A. 甲和乙都带正电
C. 甲带正电,乙带负电
【答案】C
【解析】
B. 甲和乙都带负电
D. 甲带负电,乙带正电
【详解】同种电荷相互排斥,异种电荷相互吸引,由题意可知,甲排斥丙,所以甲与丙带同
种电荷,由于丙带正电,所以甲带正电,乙吸引丙,所以乙和丙带不同种电荷,由于丙带正
电,所以乙带负电,故 ABD 不符合题意,C 符合题意。
故选 C。
7. 如图的电子体温计通过流过半导体制成的感温头的电流来反映人的体温.这利用了半导
体(
)
A. 良好的导电特性
B. 良好的绝缘特性
C. 电阻随温度变化而变化的特性
D. 电阻随光照变化而变化的特性
【答案】C
【解析】
【详解】电子体温计通过流过半导体制成的感温头的电流来反映人的体温.这利用了半导体
电阻随温度变化而变化的特性.所以选 C.
8. 如图所示,是滑动变阻器接入电路的 4 种情况,当变阻器的滑片向右移动时,使电路中
电流增大的是( )
A.
C.
【答案】B
B.
D.
【解析】

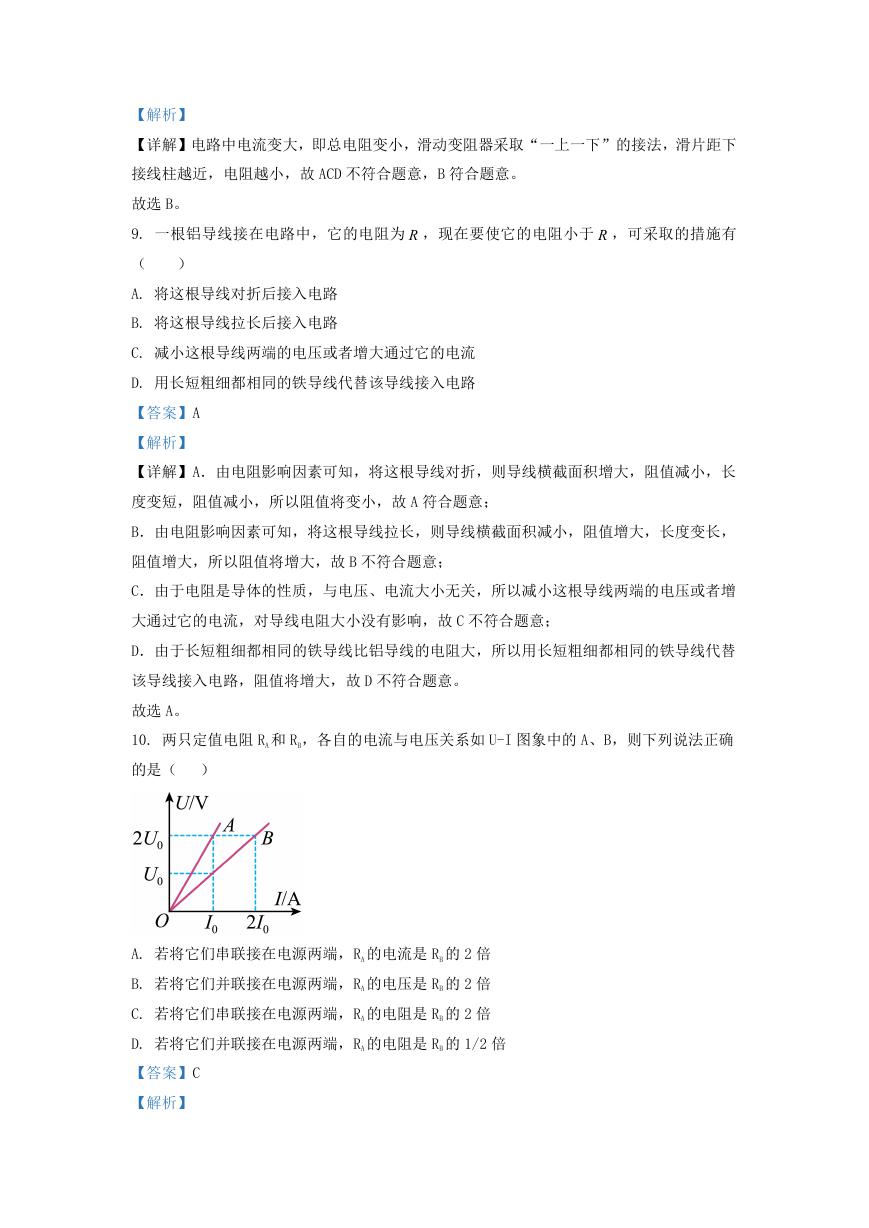

【详解】电路中电流变大,即总电阻变小,滑动变阻器采取“一上一下”的接法,滑片距下
接线柱越近,电阻越小,故 ACD 不符合题意,B 符合题意。
故选 B。
9. 一根铝导线接在电路中,它的电阻为 R ,现在要使它的电阻小于 R ,可采取的措施有
(
)
A. 将这根导线对折后接入电路
B. 将这根导线拉长后接入电路
C. 减小这根导线两端的电压或者增大通过它的电流
D. 用长短粗细都相同的铁导线代替该导线接入电路
【答案】A
【解析】
【详解】A.由电阻影响因素可知,将这根导线对折,则导线横截面积增大,阻值减小,长
度变短,阻值减小,所以阻值将变小,故 A 符合题意;
B.由电阻影响因素可知,将这根导线拉长,则导线横截面积减小,阻值增大,长度变长,
阻值增大,所以阻值将增大,故 B 不符合题意;
C.由于电阻是导体的性质,与电压、电流大小无关,所以减小这根导线两端的电压或者增
大通过它的电流,对导线电阻大小没有影响,故 C 不符合题意;
D.由于长短粗细都相同的铁导线比铝导线的电阻大,所以用长短粗细都相同的铁导线代替
该导线接入电路,阻值将增大,故 D 不符合题意。
故选 A。
10. 两只定值电阻 RA 和 RB,各自的电流与电压关系如 U-I 图象中的 A、B,则下列说法正确
的是( )
A. 若将它们串联接在电源两端,RA 的电流是 RB 的 2 倍
B. 若将它们并联接在电源两端,RA 的电压是 RB 的 2 倍
C. 若将它们串联接在电源两端,RA 的电阻是 RB 的 2 倍
D. 若将它们并联接在电源两端,RA 的电阻是 RB 的 1/2 倍
【答案】C
【解析】
【详解】A.串联电路中电流处处相等,故 A 错误;
B.并联电路各支路电压相等,故 B 错误;
C.由图可知,当电流相等的时候电阻 A 的电压是 B 的两倍,根据欧姆定律
UR
可知,RA
I
的电阻是 RB 的 2 倍,故 C 正确;
D.电阻是物质本身的属性,故电阻不变,RA 的电阻是 RB 的 2 倍,故 D 错误。
故选 C。
二、多项选择题:(本大题共 3 小题,每小题 3 分,共 9 分。每小题给出的四个选项中,有
一个或几个符合题意,全部选对得 3 分,选对但选不全的得 1 分,不选或选错的得零分,请
将其答案标号填写在表格中)
11. 在下列现象中,属于扩散现象的是(
)
A. 打开一盒香皂,很快就会闻到香味
B. 本来分层的硫酸铜溶液和清水静放几天后,界面模糊不清了
C. 汽车行驶时,带起一股灰尘 在空中飞舞
D. 煤堆放在墙角很久后,墙内部也会变黑
【答案】ABD
【解析】
【详解】A.打开一盒香皂,很快就会闻到香味是香气分子在运动,属于扩散现象,是分子
无规则运动的结果,故 A 符合题意;
B.量筒中分别注入硫酸铜溶液和清水,静放几天后,界面模糊不清,是因为水分子和硫酸
铜分子在不停地做无规则运动,属于扩散现象,故 B 符合题意;
C.汽车行驶时,带起一股灰尘在空中飞舞,是宏观物体的运动,不是扩散现象,故 C 不符
合题意;
D.煤放在墙角一段时间,发现墙变黑了,是煤炭的分子运动到了墙里面,这种现象叫做扩
散现象,这种现象说明物质的分子在不停地做无规则运动,故 D 符合题意。
故选 ABD。
12. 如图所示的电路中,电源两端的电压保持不变,闭合开关 S,将滑动变阻器的滑片 P 向
右移,下列说法中正确的是(
)
A. 电流表 A 的示数变小
B. 电压表 Vl 的示数不变
C. 电压表 V2 的示数变大
D. 电压表 Vl 与电压表 V2 的示数之和保持不变
【答案】ACD
【解析】
【详解】A.闭合开关 S 后,滑动变阻器 R2 与电阻 R1 串联,电流表测量电路中的电流,电压
表 V1 测量 R1 两端的电压,电压表 V2 测量 R2 两端的电压;
将滑动变阻器的滑片 P 向右移时,接入电路中的电阻变大,电路中的总电阻变大,
∵I=
U
R
,
∴电路中的电流变小,即电流表的示数变小,故 A 正确;
B.定值电阻 R1 两端的电压变小,即电压表 Vl 的示数变小,故 B 不正确;
C.∵串联电路中的总电压等于各分电压之和,
∴滑动变阻器 R2 两端的电压变大,即电压表 V2 的示数变大,故 C 正确;
D.∵电压表 Vl 与电压表 V2 的示数之和等于电源的电压,且电源的电压不变,
∴电压表 Vl 与电压表 V2 的示数之和保持不变,故 D 正确.
13. 如图所示,当 1S 断开, 2S 闭合时,电压表示数是 9V ,当 1S 闭合, 2S 断开时,电压表
示数 5.4V,已知灯 2L 的电阻12 ,下列说法正确的是(
)
A. 电源电压 9V
C. 灯 1L 的电阻 24
【答案】AB
【解析】
B. 灯 1L 的电阻18
D. 灯 2L 两端电压 5.4V
【详解】A.当 S1 断开、S2 闭合时,L1 和 L2 串联,电压表并联在电源的两端,测量电源电压,
故电源电压为 9V,故 A 正确;
BCD.当开关 S1 闭合、S2 断开时,L1 和 L2 串联,电压表并联在 L1 的两端,故 L1 的电压为 5.4V,
由串联电路电压的规律可知 L2 两端的电压
U2=U-U1=9V-5.4V=3.6V
由串联分压可知
R
1
R
2
R
1
12
2
1
U
U
5.4V
3.6V
故 B 正确,CD 错误。
故选 AB。
R1=18Ω
三、填空题(本大题共 6 小题,每空 2 分,共 24 分)
14. 一节干电池的电压是______V,我国家庭电路的电压是_______V。
【答案】
①. 1.5
②. 220
【解析】
【详解】[1]一节新干电池电压是 1.5V。
[2]我国家庭电路的电压是 220V。
15. 超导现象是指某些物质在很低的温度时,电阻就变成了_________。一个滑动变阻器上
标有“10Ω 1.5A”字样,其中 1.5A 表示_________。
【答案】
①. 0
②. 允许通过的最大电流为 1.5A
【解析】
【详解】[1]某些物质在温度很低的情况下电阻变成零的现象叫做超导现象。
[2]滑动变阻器上标有“10Ω 1.5A”,“10Ω”表示滑动变阻器最大阻值是 10Ω,“1.5A”
表示允许通过的最大电流为 1.5A。
16. 在如图所示的电路中,当开关闭合后,两个电压表指针偏转均如图所示,则 L1 两端的
电压_______V,L2 两端的电压为________V。
【答案】
①. 2.4
②. 0.6
【解析】
【详解】[1][2]由电路图可知,小灯泡 L1、L2 串联,电压表 V1 测电源电压,电压表 V2 测小
灯泡 L2 两端的电压,根据串联电路电压特点,串联电路总电压等于各部分电压之和,所以
电压表 V1 的示数应大于 V2 的示数,则电压表 V1 的量程是 0~15V,分度值为 0.5V,示数为 U=3V,
电压表 V2 的量程是 0~3V,分度值为 0.1V,示数 U2=0.6V,即小灯泡 L2 两端的电压,由于小
灯泡 L1、L2 串联,由串联电路电压特点可知,小灯泡 L1 两端的电压为

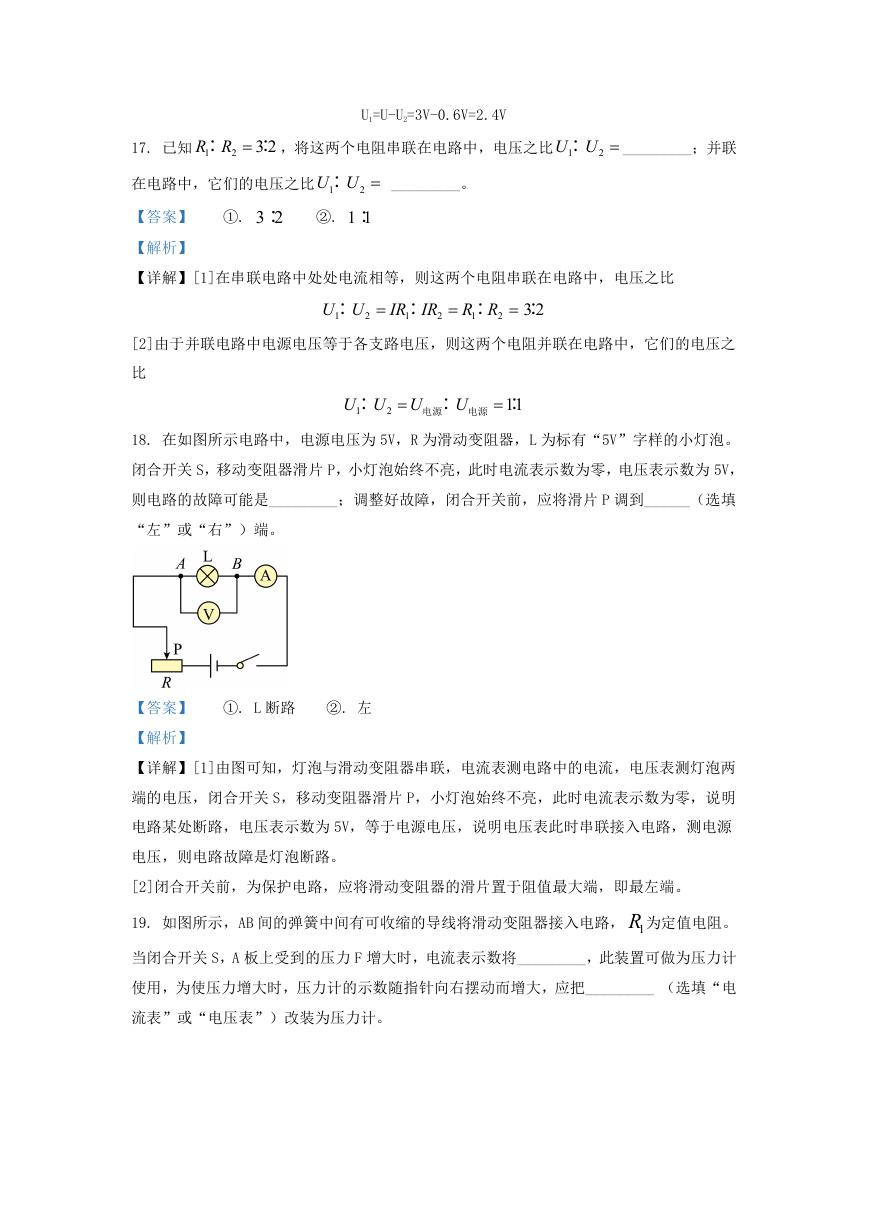

17. 已知 1
R R ∶
2
U1=U-U2=3V-0.6V=2.4V
3 2
∶ ,将这两个电阻串联在电路中,电压之比 1
U U ∶
2
_________;并联
在电路中,它们的电压之比 1
U U ∶
2
①. 3 2∶ ②. 1 1∶
【答案】
【解析】
_________。
【详解】[1]在串联电路中处处电流相等,则这两个电阻串联在电路中,电压之比
U U
∶
1
2
IR IR
2
∶
1
R R
∶
1
2
3 2
∶
[2]由于并联电路中电源电压等于各支路电压,则这两个电阻并联在电路中,它们的电压之
比
U U U
∶
1
2
∶
U
电源
11
∶
电源
18. 在如图所示电路中,电源电压为 5V,R 为滑动变阻器,L 为标有“5V”字样的小灯泡。
闭合开关 S,移动变阻器滑片 P,小灯泡始终不亮,此时电流表示数为零,电压表示数为 5V,
则电路的故障可能是_________;调整好故障,闭合开关前,应将滑片 P 调到______(选填
“左”或“右”)端。
【答案】
①. L 断路
②. 左
【解析】
【详解】[1]由图可知,灯泡与滑动变阻器串联,电流表测电路中的电流,电压表测灯泡两
端的电压,闭合开关 S,移动变阻器滑片 P,小灯泡始终不亮,此时电流表示数为零,说明
电路某处断路,电压表示数为 5V,等于电源电压,说明电压表此时串联接入电路,测电源
电压,则电路故障是灯泡断路。
[2]闭合开关前,为保护电路,应将滑动变阻器的滑片置于阻值最大端,即最左端。
19. 如图所示,AB 间的弹簧中间有可收缩的导线将滑动变阻器接入电路, 1R 为定值电阻。
当闭合开关 S,A 板上受到的压力 F 增大时,电流表示数将_________,此装置可做为压力计
使用,为使压力增大时,压力计的示数随指针向右摆动而增大,应把_________ (选填“电
流表”或“电压表”)改装为压力计。
