Technical Note 文本控件应用工程技术笔记类别关键词文本控件串口屏摘要内容

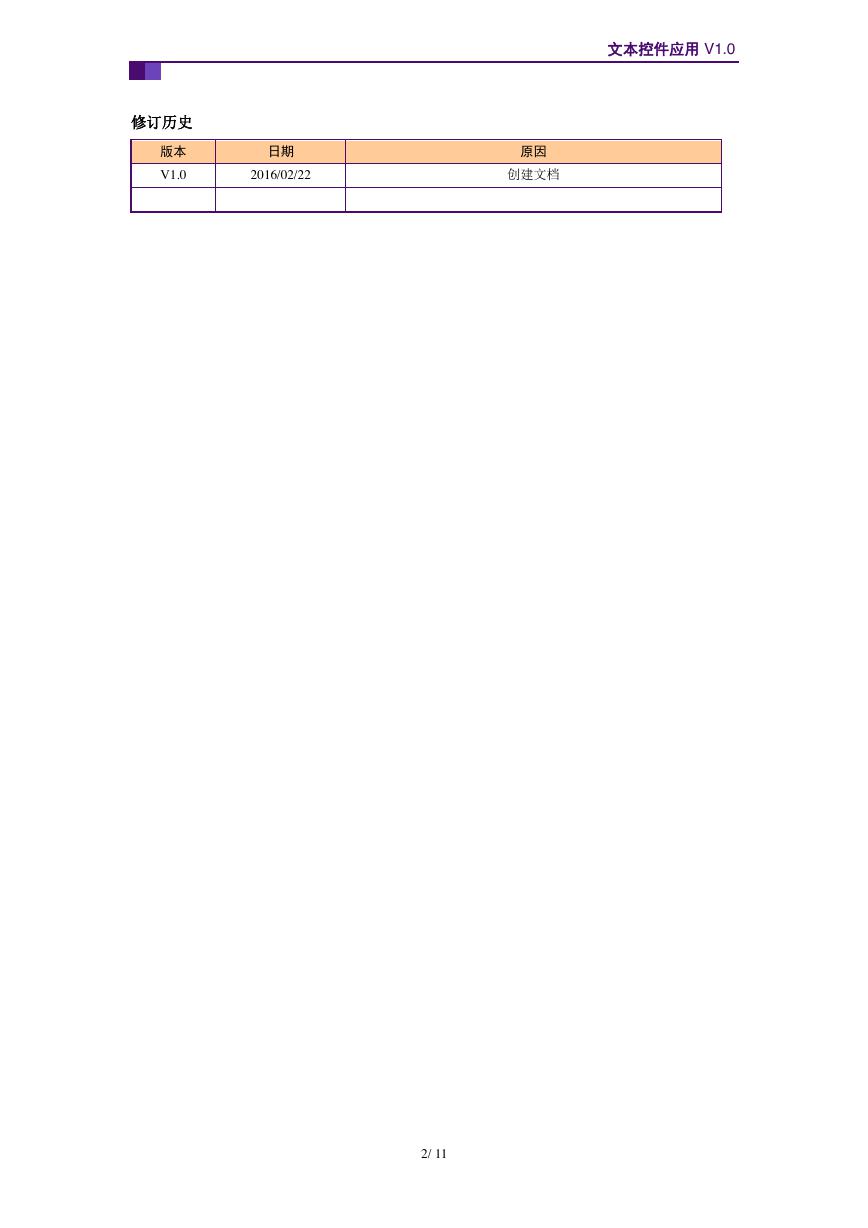

文本控件应用 V1.0 修订历史版本 V1.0 日期 2016/02/22 原因创建文档 2/ 11

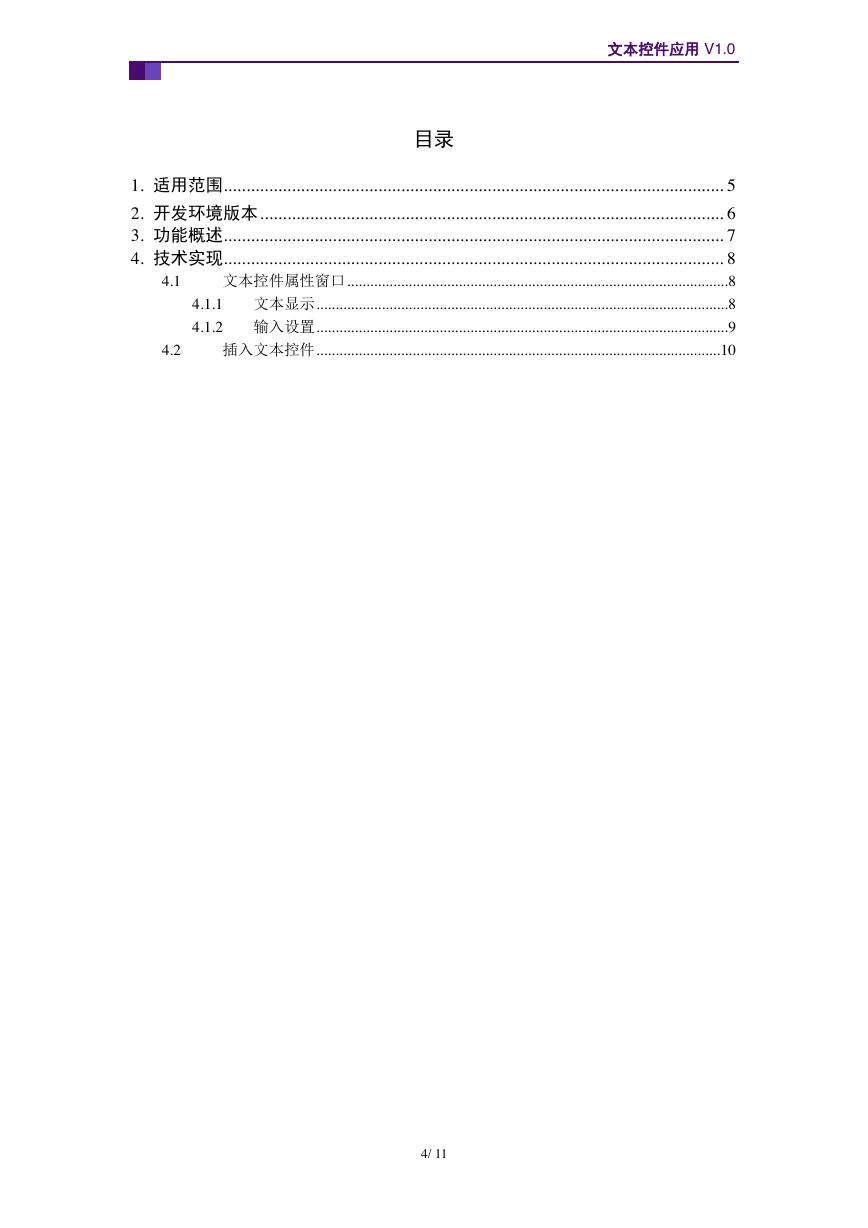

文本控件应用 V1.0 目录 1. 适用范围 .............................................................................................................. 5 2. 开发环境版本 ...................................................................................................... 6 3. 功能概述 .............................................................................................................. 7 4. 技术实现 .............................................................................................................. 8 文本控件属性窗口 ................................................................................................... 8 4.1.1 文本显示 ........................................................................................................... 8 4.1.2 输入设置 ........................................................................................................... 9 插入文本控件 ......................................................................................................... 10 4.1 4.2 4/ 11

文本控件应用 V1.0 1. 适用范围文档适合经济型、基本型、物联型、86 盒系列等串口屏产品。 5/ 11

文本控件应用 V1.0 2. 开发环境版本 1. VisualTFT 软件版本：V3.0.0.636 及以上；版本查看：打开 VisualTFT，点击帮助->关于 VisualTFT 可以查看当前软件版本号； 2. 串口屏硬件版本：V2.22.649.XXX 及以上。版本查看：(1) 查看屏幕背面版本号贴纸。 (2) VisualTFT 与屏幕联机成功后，右下角显示的版本号。 6/ 11

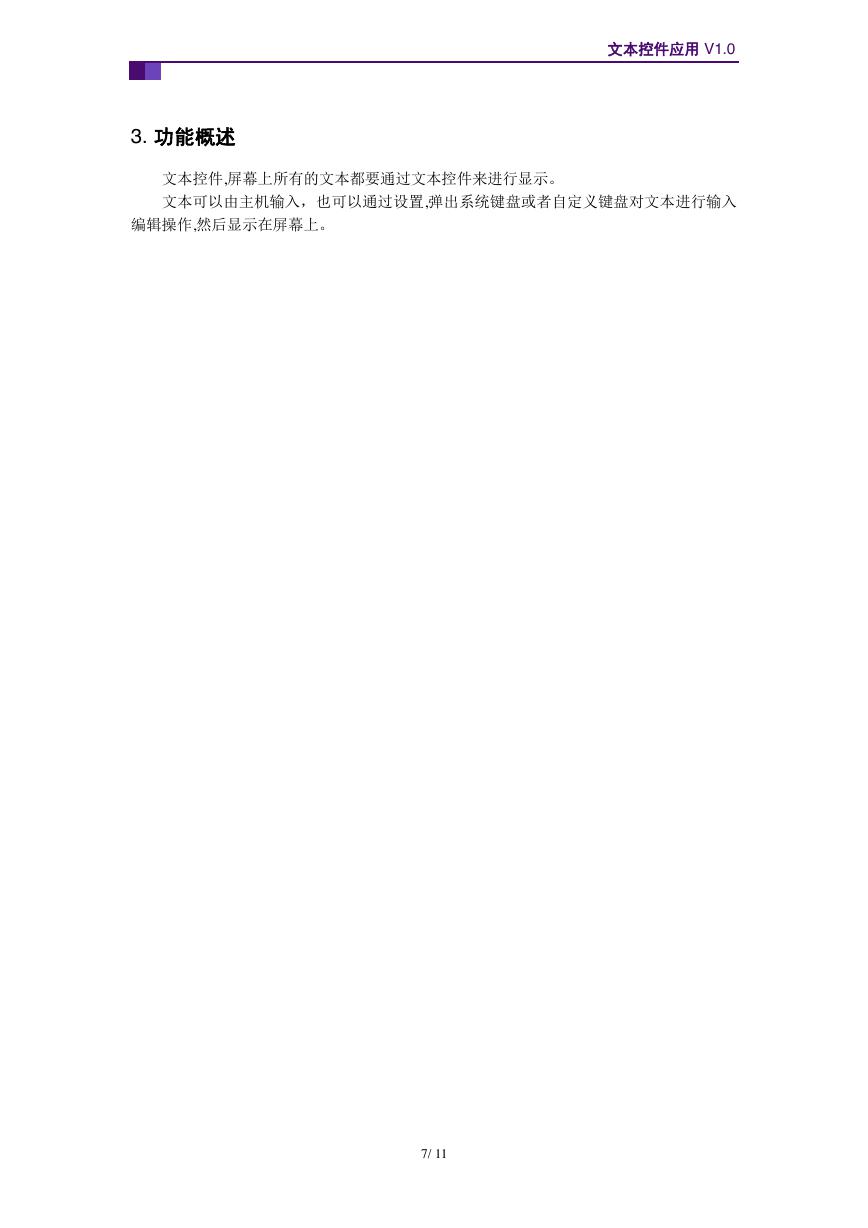

文本控件应用 V1.0 3. 功能概述文本控件,屏幕上所有的文本都要通过文本控件来进行显示。文本可以由主机输入，也可以通过设置,弹出系统键盘或者自定义键盘对文本进行输入编辑操作,然后显示在屏幕上。 7/ 11

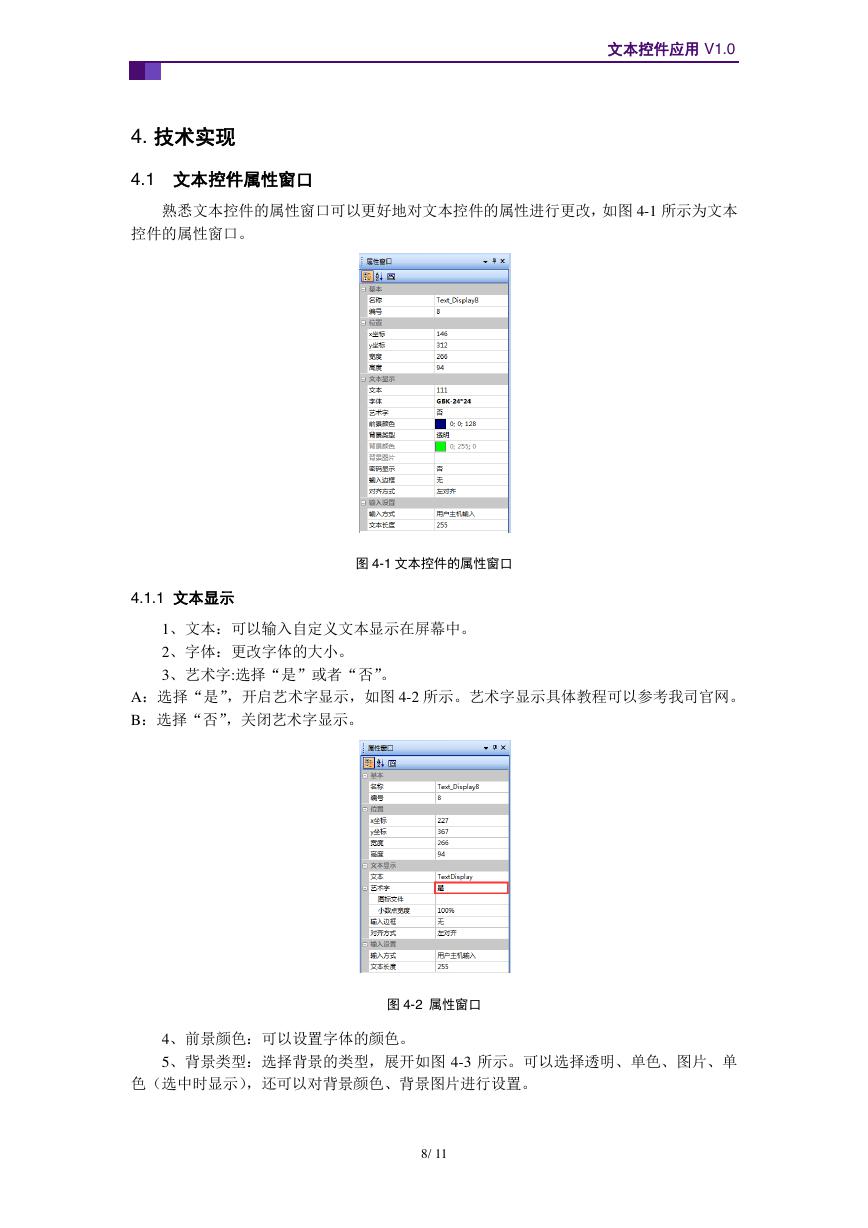

文本控件应用 V1.0 4. 技术实现 4.1 文本控件属性窗口熟悉文本控件的属性窗口可以更好地对文本控件的属性进行更改，如图 4-1 所示为文本控件的属性窗口。图 4-1 文本控件的属性窗口 4.1.1 文本显示 1、文本：可以输入自定义文本显示在屏幕中。 2、字体：更改字体的大小。 3、艺术字:选择“是”或者“否”。 A：选择“是”，开启艺术字显示，如图 4-2 所示。艺术字显示具体教程可以参考我司官网。 B：选择“否”，关闭艺术字显示。图 4-2 属性窗口 4、前景颜色：可以设置字体的颜色。 5、背景类型：选择背景的类型，展开如图 4-3 所示。可以选择透明、单色、图片、单色（选中时显示），还可以对背景颜色、背景图片进行设置。 8/ 11

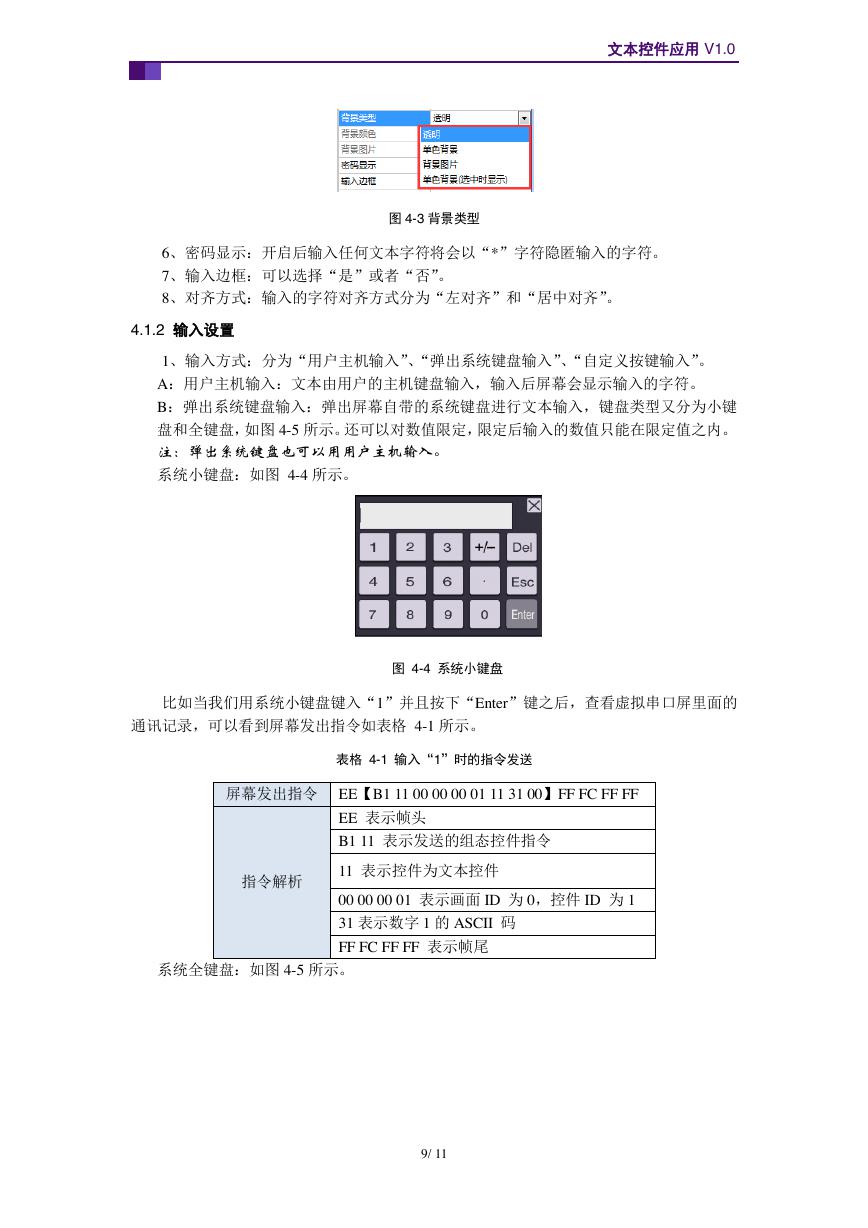

文本控件应用 V1.0 图 4-3 背景类型 6、密码显示：开启后输入任何文本字符将会以“*”字符隐匿输入的字符。 7、输入边框：可以选择“是”或者“否”。 8、对齐方式：输入的字符对齐方式分为“左对齐”和“居中对齐”。 4.1.2 输入设置 1、输入方式：分为“用户主机输入”、“弹出系统键盘输入”、“自定义按键输入”。 A：用户主机输入：文本由用户的主机键盘输入，输入后屏幕会显示输入的字符。 B：弹出系统键盘输入：弹出屏幕自带的系统键盘进行文本输入，键盘类型又分为小键盘和全键盘，如图 4-5 所示。还可以对数值限定，限定后输入的数值只能在限定值之内。注：弹出系统键盘也可以用用户主机输入。系统小键盘：如图 4-4 所示。图 4-4 系统小键盘比如当我们用系统小键盘键入“1”并且按下“Enter”键之后，查看虚拟串口屏里面的通讯记录，可以看到屏幕发出指令如表格 4-1 所示。表格 4-1 输入“1”时的指令发送屏幕发出指令 EE【B1 11 00 00 00 01 11 31 00】FF FC FF FF EE 表示帧头 B1 11 表示发送的组态控件指令指令解析 11 表示控件为文本控件 00 00 00 01 表示画面 ID 为 0，控件 ID 为 1 31 表示数字 1 的 ASCII 码 FF FC FF FF 表示帧尾系统全键盘：如图 4-5 所示。 9/ 11
