1 基本概念
1.1双通道( Dual Channel )
1.2双声道 ( Dual Path )
1.3通道1+2 和通道1 - 2 ( Channel 1+2 /Channel 1-2 )
1.4 反射式安装(Reflect)
1.5 直射式安装(Direct)
2 硬件安装过程
2.1 选择合适的安装位置
2.2 认识硬件
2.3 探头的安装
2.4探头的安装方式
2.5 管道的准备
2.6反射式探头盒定距棒安装过程
2.7反射式导轨安装过程
2.8直射式安装过程
2.9探头电缆的连接
3 参数设置
3.1仪表类型的选择
3.2通道设置
3.3管道数据设置
3.4介质数据设置
3.5选择/安装探头设置
3.6 空管设置
3.7 自动零点
3.8 模拟量输出参数的设置
3.9 零点和量程参数的设置
4 测量显示画面
5 输出接线

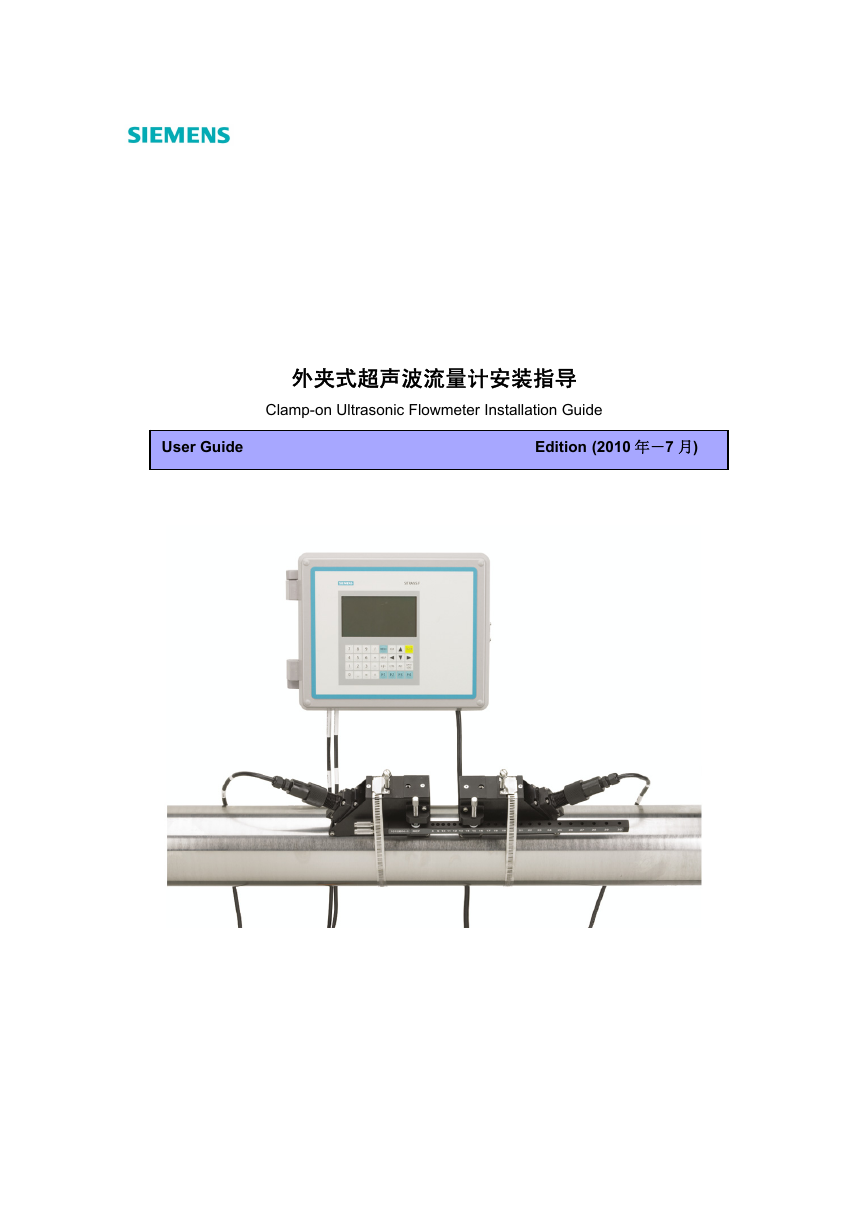

外夹式超声波流量计安装指导 Clamp-on Ultrasonic Flowmeter Installation Guide User Guide Edition (2010 年-7 月)

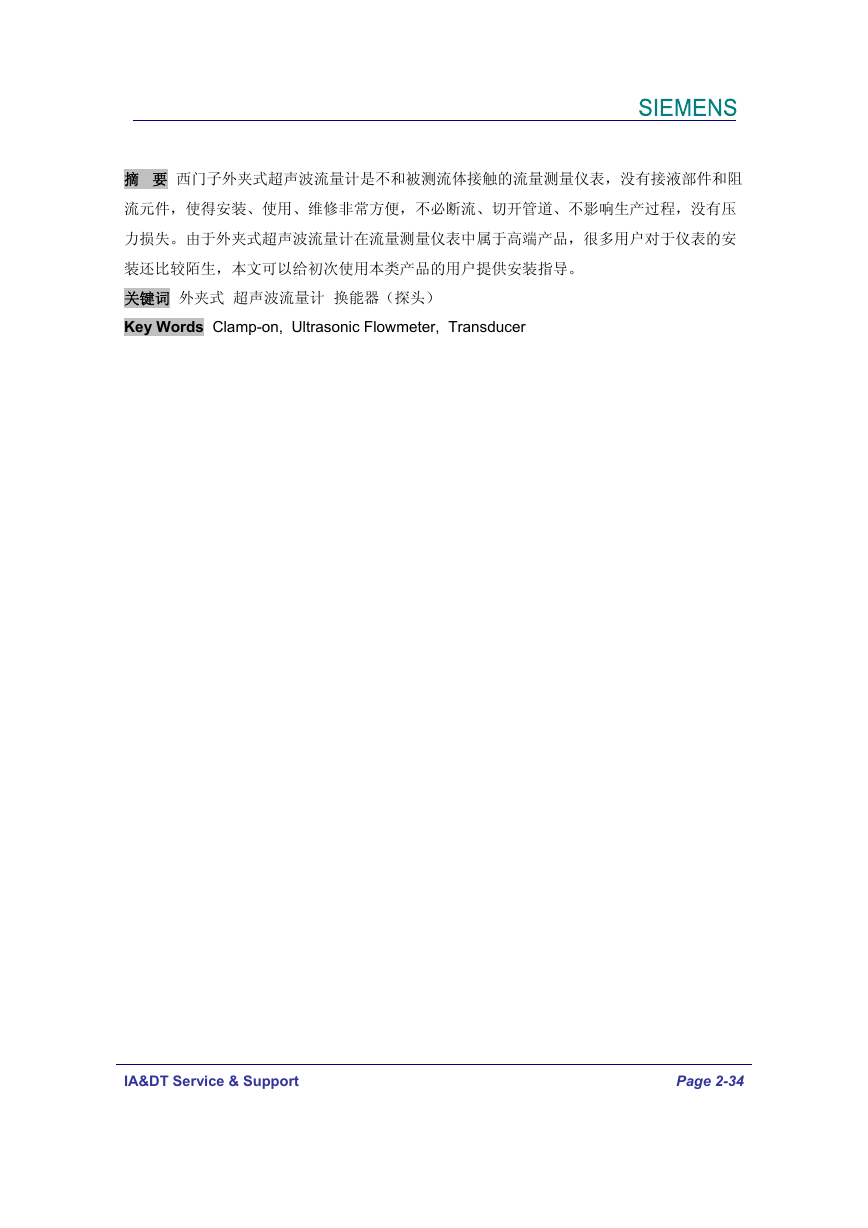

摘 要 西门子外夹式超声波流量计是不和被测流体接触的流量测量仪表,没有接液部件和阻 流元件,使得安装、使用、维修非常方便,不必断流、切开管道、不影响生产过程,没有压 力损失。由于外夹式超声波流量计在流量测量仪表中属于高端产品,很多用户对于仪表的安 装还比较陌生,本文可以给初次使用本类产品的用户提供安装指导。 关键词 外夹式 超声波流量计 换能器(探头) Key Words Clamp-on, Ultrasonic Flowmeter, Transducer IA&DT Service & Support Page 2-34

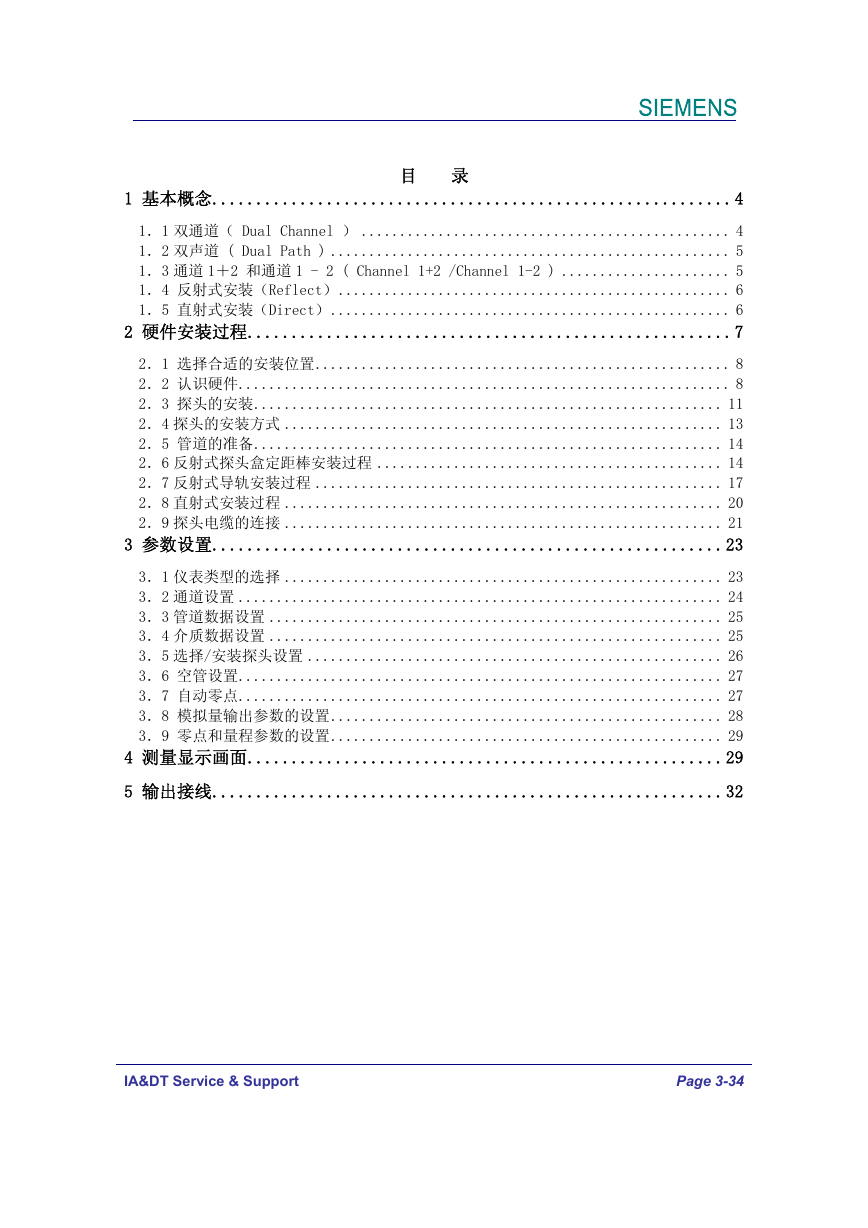

目 录 1 基本概念...........................................................4 1.1 双通道( Dual Channel ) ................................................ 4 1.2 双声道 ( Dual Path ) .................................................... 5 1.3 通道 1+2 和通道 1 - 2 ( Channel 1+2 /Channel 1-2 ) ...................... 5 1.4 反射式安装(Reflect)................................................... 6 1.5 直射式安装(Direct).................................................... 6 2 硬件安装过程.......................................................7 2.1 选择合适的安装位置...................................................... 8 2.2 认识硬件................................................................ 8 2.3 探头的安装............................................................. 11 2.4 探头的安装方式 ......................................................... 13 2.5 管道的准备............................................................. 14 2.6 反射式探头盒定距棒安装过程 ............................................. 14 2.7 反射式导轨安装过程 ..................................................... 17 2.8 直射式安装过程 ......................................................... 20 2.9 探头电缆的连接 ......................................................... 21 3 参数设置..........................................................23 3.1 仪表类型的选择 ......................................................... 23 3.2 通道设置 ............................................................... 24 3.3 管道数据设置 ........................................................... 25 3.4 介质数据设置 ........................................................... 25 3.5 选择/安装探头设置 ...................................................... 26 3.6 空管设置............................................................... 27 3.7 自动零点............................................................... 27 3.8 模拟量输出参数的设置................................................... 28 3.9 零点和量程参数的设置................................................... 29 4 测量显示画面......................................................29 5 输出接线..........................................................32 IA&DT Service & Support Page 3-34

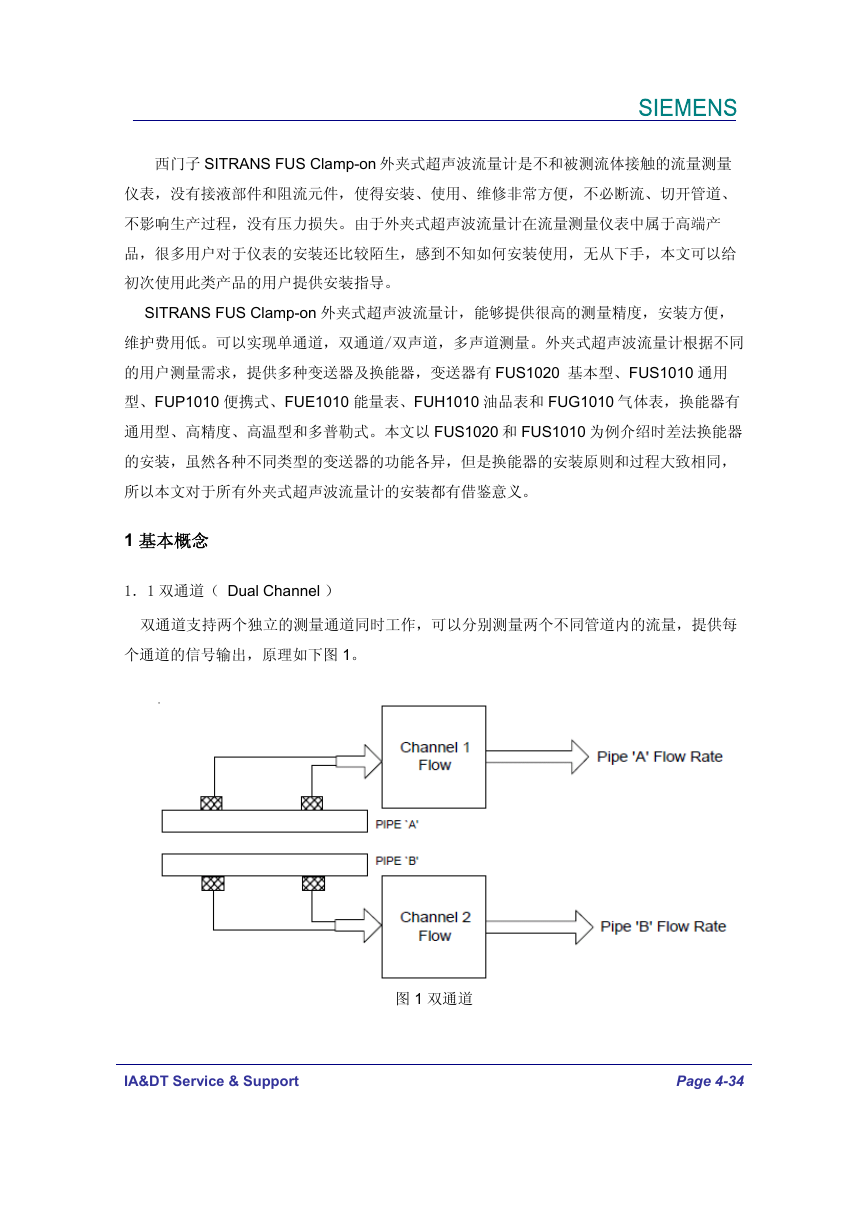

西门子 SITRANS FUS Clamp-on 外夹式超声波流量计是不和被测流体接触的流量测量 仪表,没有接液部件和阻流元件,使得安装、使用、维修非常方便,不必断流、切开管道、 不影响生产过程,没有压力损失。由于外夹式超声波流量计在流量测量仪表中属于高端产 品,很多用户对于仪表的安装还比较陌生,感到不知如何安装使用,无从下手,本文可以给 初次使用此类产品的用户提供安装指导。 SITRANS FUS Clamp-on 外夹式超声波流量计,能够提供很高的测量精度,安装方便, 维护费用低。可以实现单通道,双通道/双声道,多声道测量。外夹式超声波流量计根据不同 的用户测量需求,提供多种变送器及换能器,变送器有 FUS1020 基本型、FUS1010 通用 型、FUP1010 便携式、FUE1010 能量表、FUH1010 油品表和 FUG1010 气体表,换能器有 通用型、高精度、高温型和多普勒式。本文以 FUS1020 和 FUS1010 为例介绍时差法换能器 的安装,虽然各种不同类型的变送器的功能各异,但是换能器的安装原则和过程大致相同, 所以本文对于所有外夹式超声波流量计的安装都有借鉴意义。 1 基本概念 1.1 双通道( Dual Channel ) 双通道支持两个独立的测量通道同时工作,可以分别测量两个不同管道内的流量,提供每 个通道的信号输出,原理如下图 1。 图 1 双通道 Page 4-34 IA&DT Service & Support
1.2 双声道 ( Dual Path ) 为了改善流态不稳定的工况,提高测量精度,仪表提供双声道的测量方式。两个测量通道 安装在同一个管道上,最终获得虚拟通道 3 输出两个声道的平均流量。在实际安装过程中, 一定要分清双通道和双声道的区别,免得造成不必要的麻烦。双声道在管道数据和液体数据 输入时只是一套共用数据,双通道则需要分别地输入,原理如下图 2。 图 2 双声道 1.3 通道 1+2 和通道 1 - 2 ( Channel 1+2 /Channel 1-2 ) 类似于双通道的测量模式,当希望测量两个管道流量和或差时,可以使用通道 1+2 和通 道 1 – 2 的算术操作模式,通过虚拟通道 3 输出计算后的流量和或差,原理如下图 3。 图 3 通道 1+2 和通道 1 - 2 IA&DT Service & Support Page 5-34

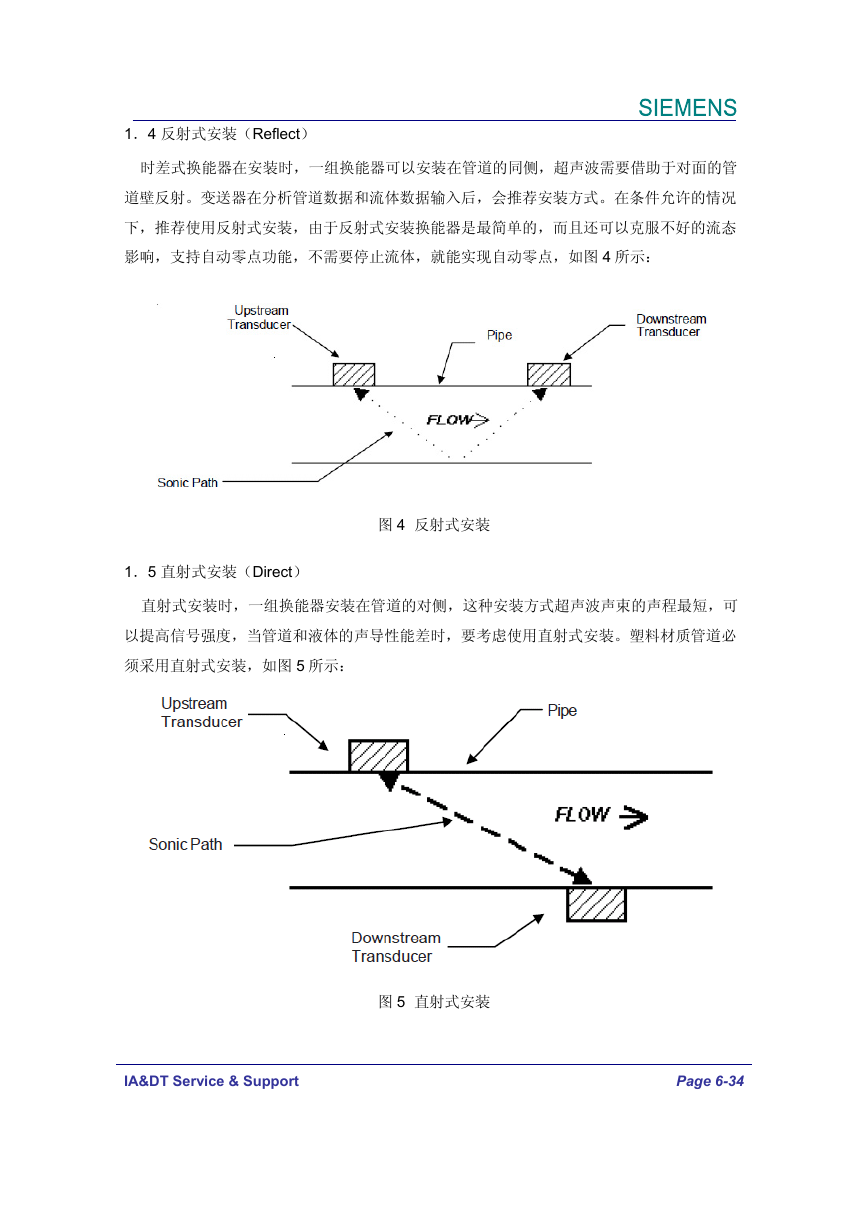

1.4 反射式安装(Reflect) 时差式换能器在安装时,一组换能器可以安装在管道的同侧,超声波需要借助于对面的管 道壁反射。变送器在分析管道数据和流体数据输入后,会推荐安装方式。在条件允许的情况 下,推荐使用反射式安装,由于反射式安装换能器是最简单的,而且还可以克服不好的流态 影响,支持自动零点功能,不需要停止流体,就能实现自动零点,如图 4 所示: 图 4 反射式安装 1.5 直射式安装(Direct) 直射式安装时,一组换能器安装在管道的对侧,这种安装方式超声波声束的声程最短,可 以提高信号强度,当管道和液体的声导性能差时,要考虑使用直射式安装。塑料材质管道必 须采用直射式安装,如图 5 所示: 图 5 直射式安装 IA&DT Service & Support Page 6-34

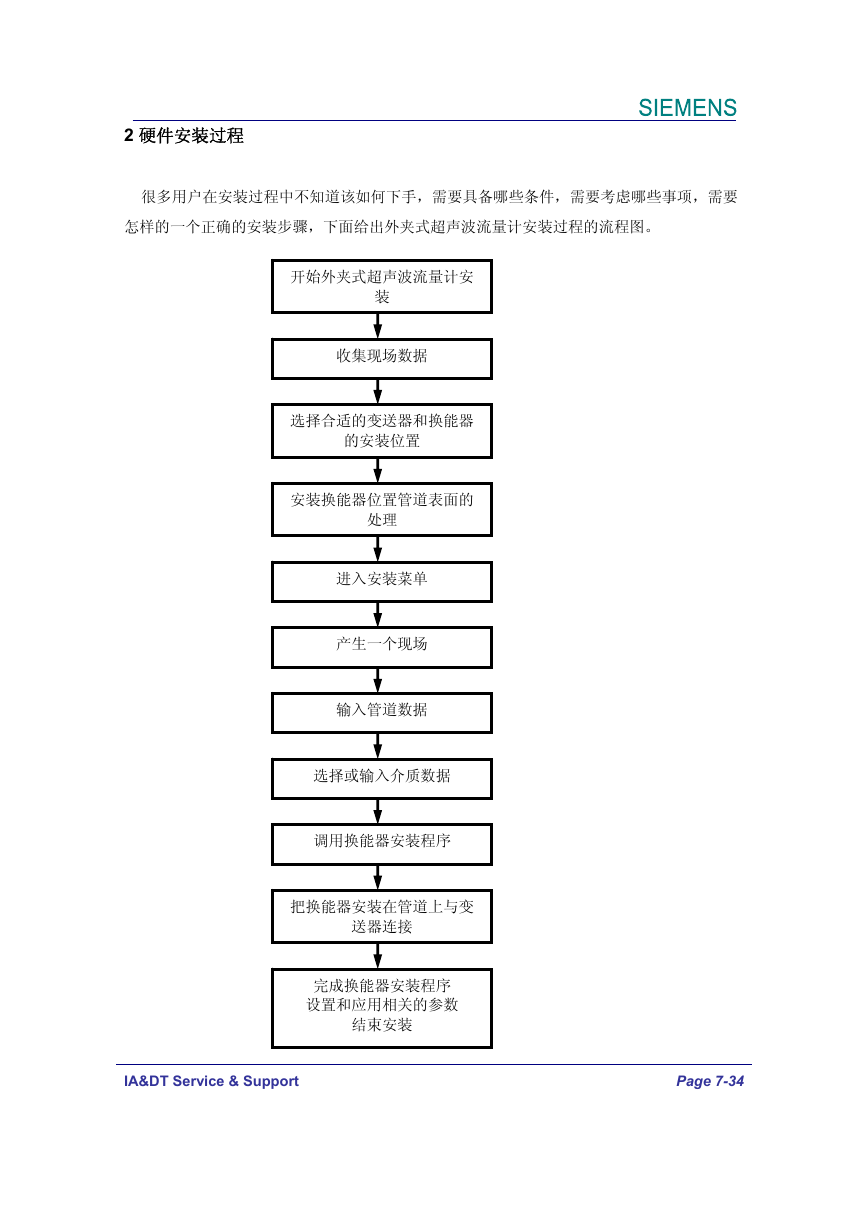

2 硬件安装过程 很多用户在安装过程中不知道该如何下手,需要具备哪些条件,需要考虑哪些事项,需要 怎样的一个正确的安装步骤,下面给出外夹式超声波流量计安装过程的流程图。 开始外夹式超声波流量计安 装 收集现场数据 选择合适的变送器和换能器 的安装位置 安装换能器位置管道表面的 处理 进入安装菜单 产生一个现场 输入管道数据 选择或输入介质数据 调用换能器安装程序 把换能器安装在管道上与变 送器连接 完成换能器安装程序 设置和应用相关的参数 结束安装 IA&DT Service & Support Page 7-34

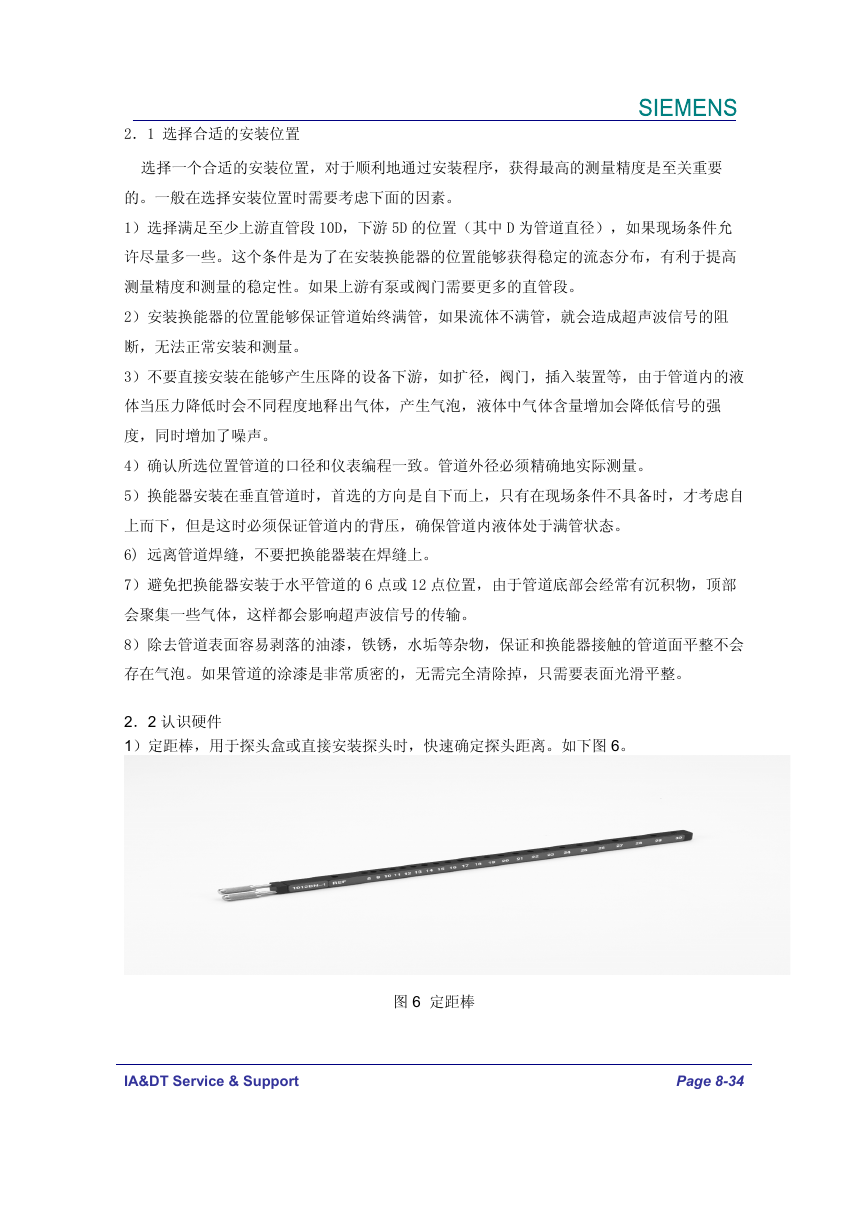

2.1 选择合适的安装位置 选择一个合适的安装位置,对于顺利地通过安装程序,获得最高的测量精度是至关重要 的。一般在选择安装位置时需要考虑下面的因素。 1)选择满足至少上游直管段 10D,下游 5D 的位置(其中 D 为管道直径),如果现场条件允 许尽量多一些。这个条件是为了在安装换能器的位置能够获得稳定的流态分布,有利于提高 测量精度和测量的稳定性。如果上游有泵或阀门需要更多的直管段。 2)安装换能器的位置能够保证管道始终满管,如果流体不满管,就会造成超声波信号的阻 断,无法正常安装和测量。 3)不要直接安装在能够产生压降的设备下游,如扩径,阀门,插入装置等,由于管道内的液 体当压力降低时会不同程度地释出气体,产生气泡,液体中气体含量增加会降低信号的强 度,同时增加了噪声。 4)确认所选位置管道的口径和仪表编程一致。管道外径必须精确地实际测量。 5)换能器安装在垂直管道时,首选的方向是自下而上,只有在现场条件不具备时,才考虑自 上而下,但是这时必须保证管道内的背压,确保管道内液体处于满管状态。 6) 远离管道焊缝,不要把换能器装在焊缝上。 7)避免把换能器安装于水平管道的 6 点或 12 点位置,由于管道底部会经常有沉积物,顶部 会聚集一些气体,这样都会影响超声波信号的传输。 8)除去管道表面容易剥落的油漆,铁锈,水垢等杂物,保证和换能器接触的管道面平整不会 存在气泡。如果管道的涂漆是非常质密的,无需完全清除掉,只需要表面光滑平整。 2.2 认识硬件 1)定距棒,用于探头盒或直接安装探头时,快速确定探头距离。如下图 6。 图 6 定距棒 IA&DT Service & Support Page 8-34
