Saber仿真在开关电源产品设计中的应用

世纪电源网2010(深圳)电源技术研讨会 Saber仿真在开关电源产品设计中的应用夏军世纪电源网ID:networkpower 2010-10-16

Saber仿真在开关电源产品设计中的应用近年来，随着计算机技术的发展，仿真技术的应用在电源产品设计中起着越来越重要的作用。 saber仿真软件由于其强大的功能，正逐渐成为电路仿真的主流软件，得到越来越多的重视和应用。本文的目的在于从一些简单而实用的电路仿真入手，阐述saber仿真作为辅助分析手段，对电源产品开发的一些指导意义。

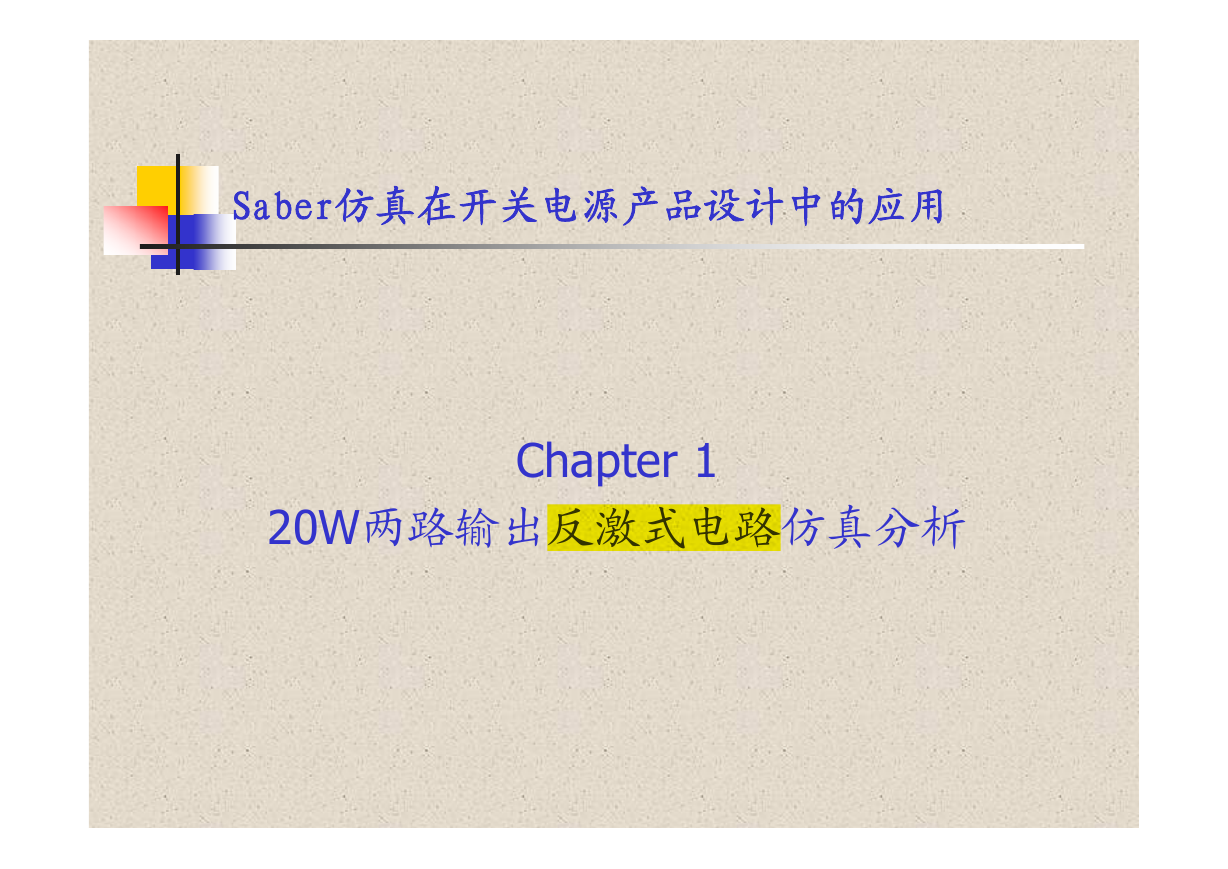

Saber仿真在开关电源产品设计中的应用 Chapter 1 20W两路输出反激式电路仿真分析

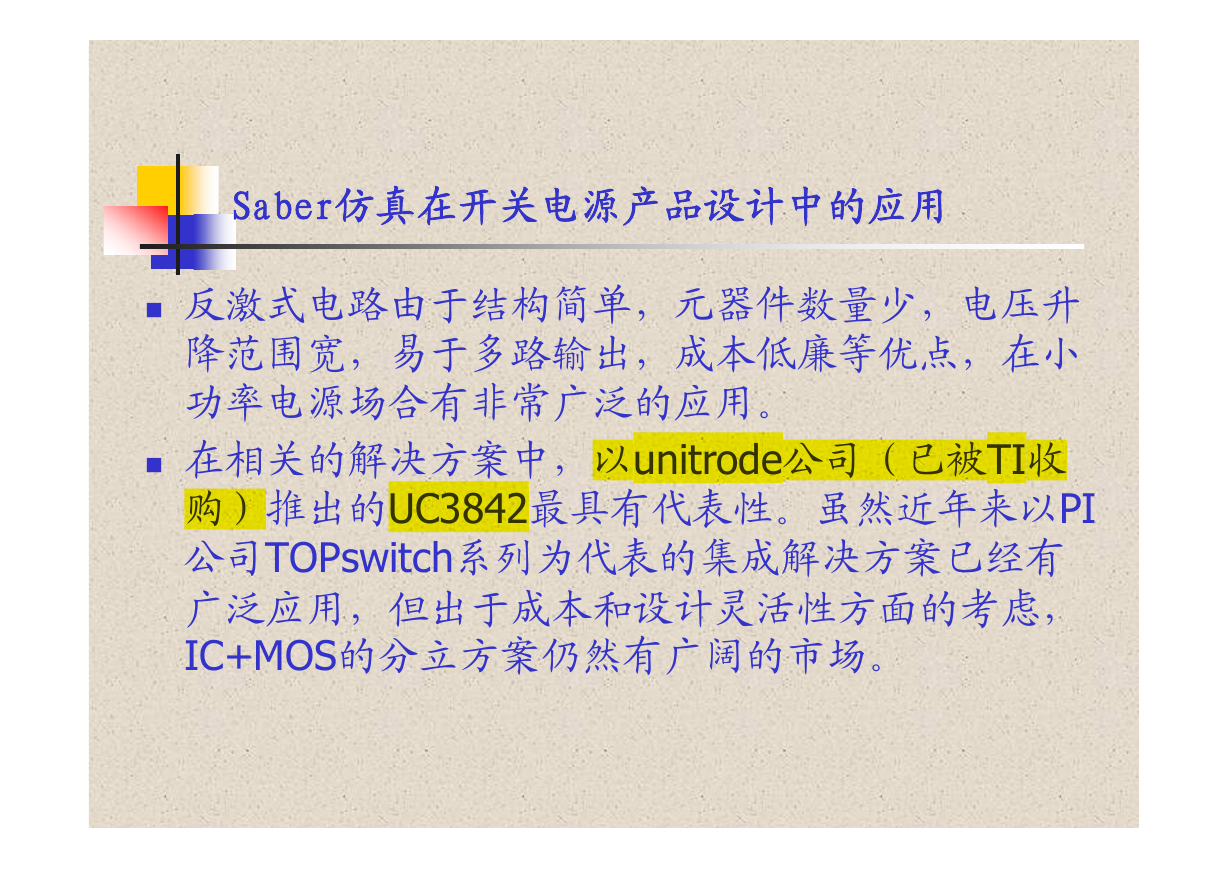

Saber仿真在开关电源产品设计中的应用反激式电路由于结构简单，元器件数量少，电压升降范围宽，易于多路输出，成本低廉等优点，在小功率电源场合有非常广泛的应用。在相关的解决方案中，以unitrode公司（已被TI收购）推出的UC3842最具有代表性。虽然近年来以PI 公司TOPswitch系列为代表的集成解决方案已经有广泛应用，但出于成本和设计灵活性方面的考虑， IC+MOS的分立方案仍然有广阔的市场。

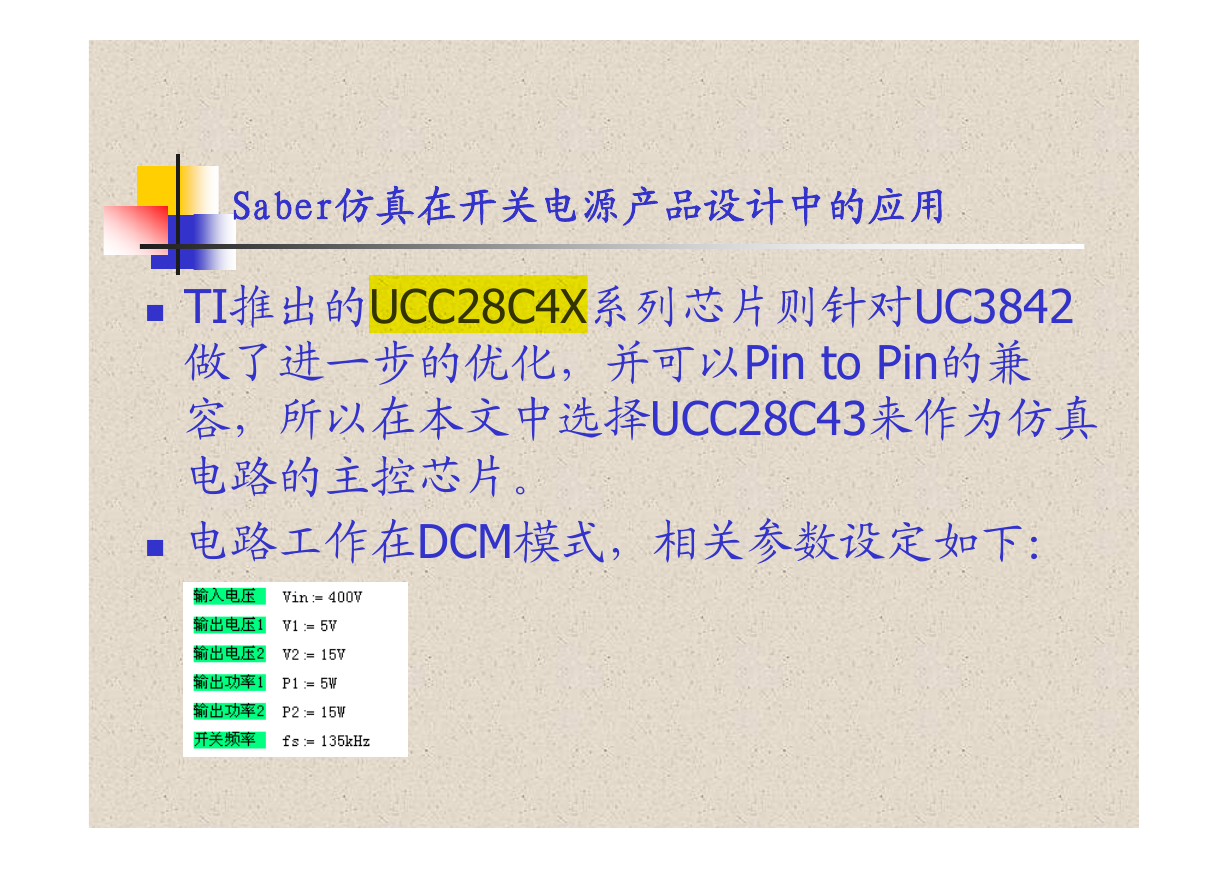

Saber仿真在开关电源产品设计中的应用 TI推出的UCC28C4X系列芯片则针对UC3842 做了进一步的优化，并可以Pin to Pin的兼容，所以在本文中选择UCC28C43来作为仿真电路的主控芯片。电路工作在DCM模式，相关参数设定如下：

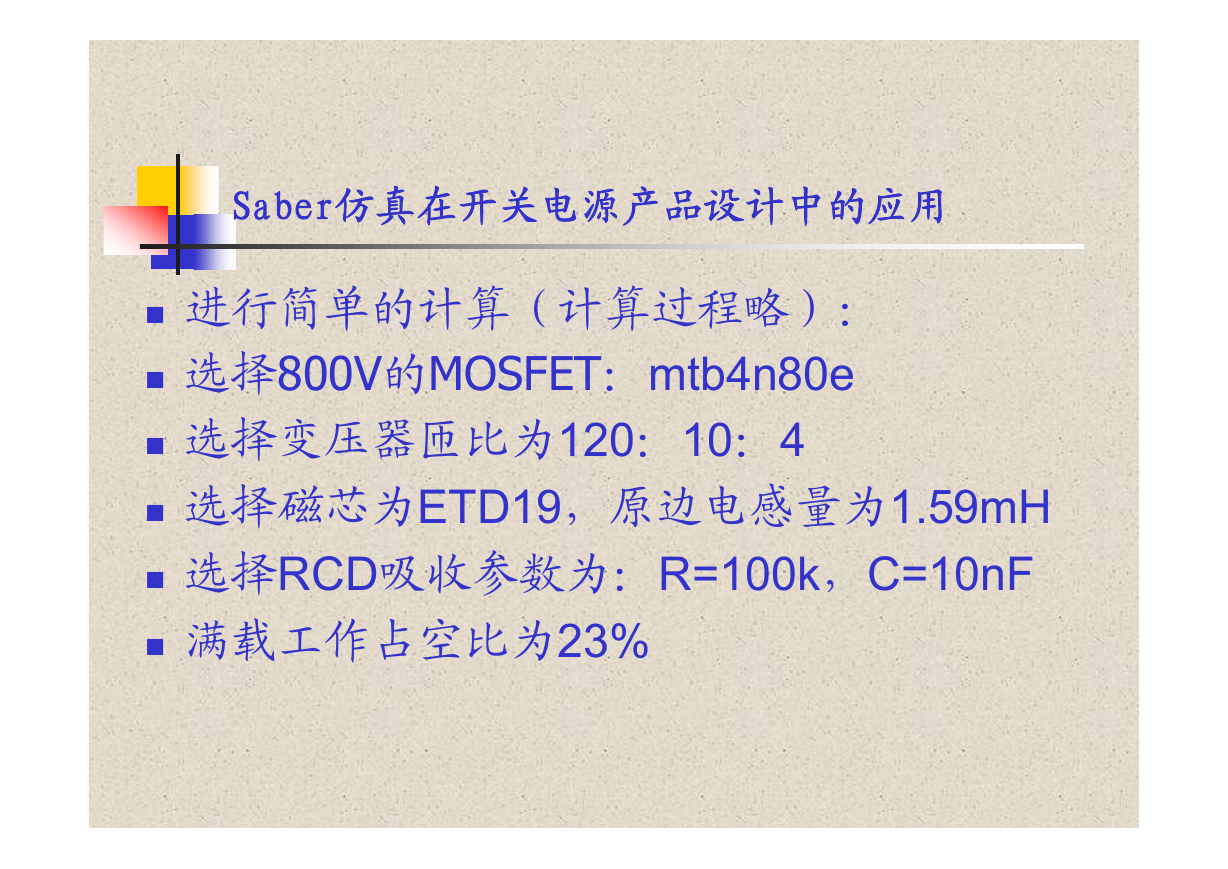

Saber仿真在开关电源产品设计中的应用进行简单的计算（计算过程略）：选择800V的MOSFET：mtb4n80e 选择变压器匝比为120：10：4 选择磁芯为ETD19，原边电感量为1.59mH 选择RCD吸收参数为：R=100k，C=10nF 满载工作占空比为23%

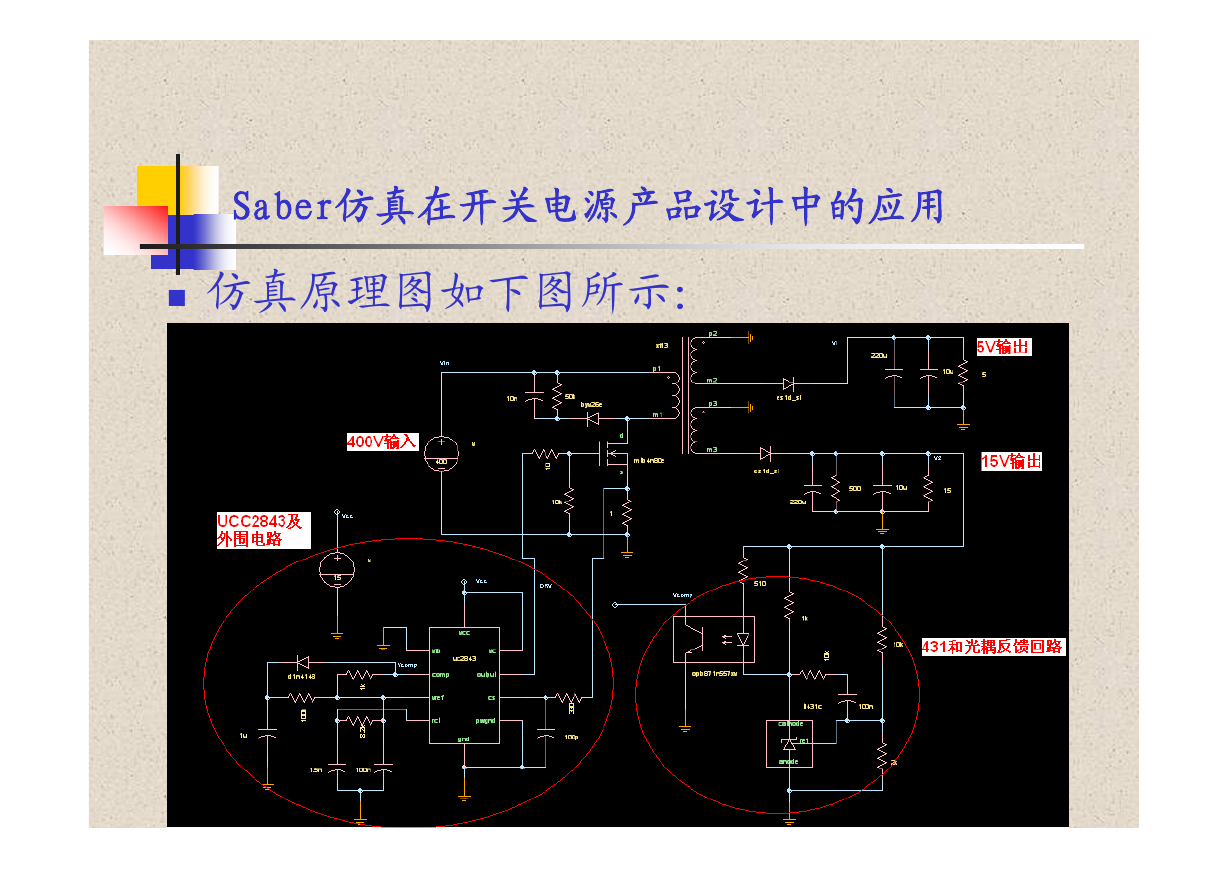

Saber仿真在开关电源产品设计中的应用仿真原理图如下图所示：

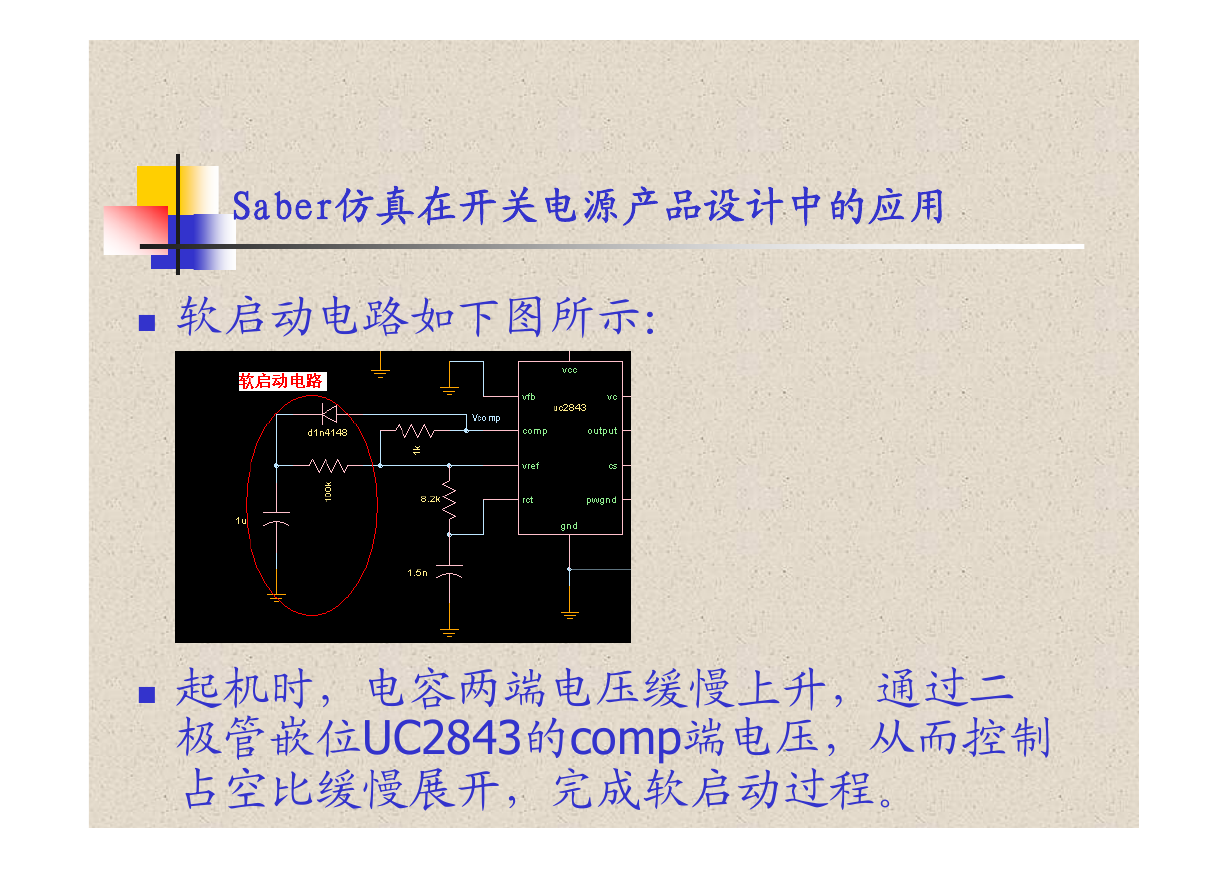

Saber仿真在开关电源产品设计中的应用软启动电路如下图所示：起机时，电容两端电压缓慢上升，通过二极管嵌位UC2843的comp端电压，从而控制占空比缓慢展开，完成软启动过程。
