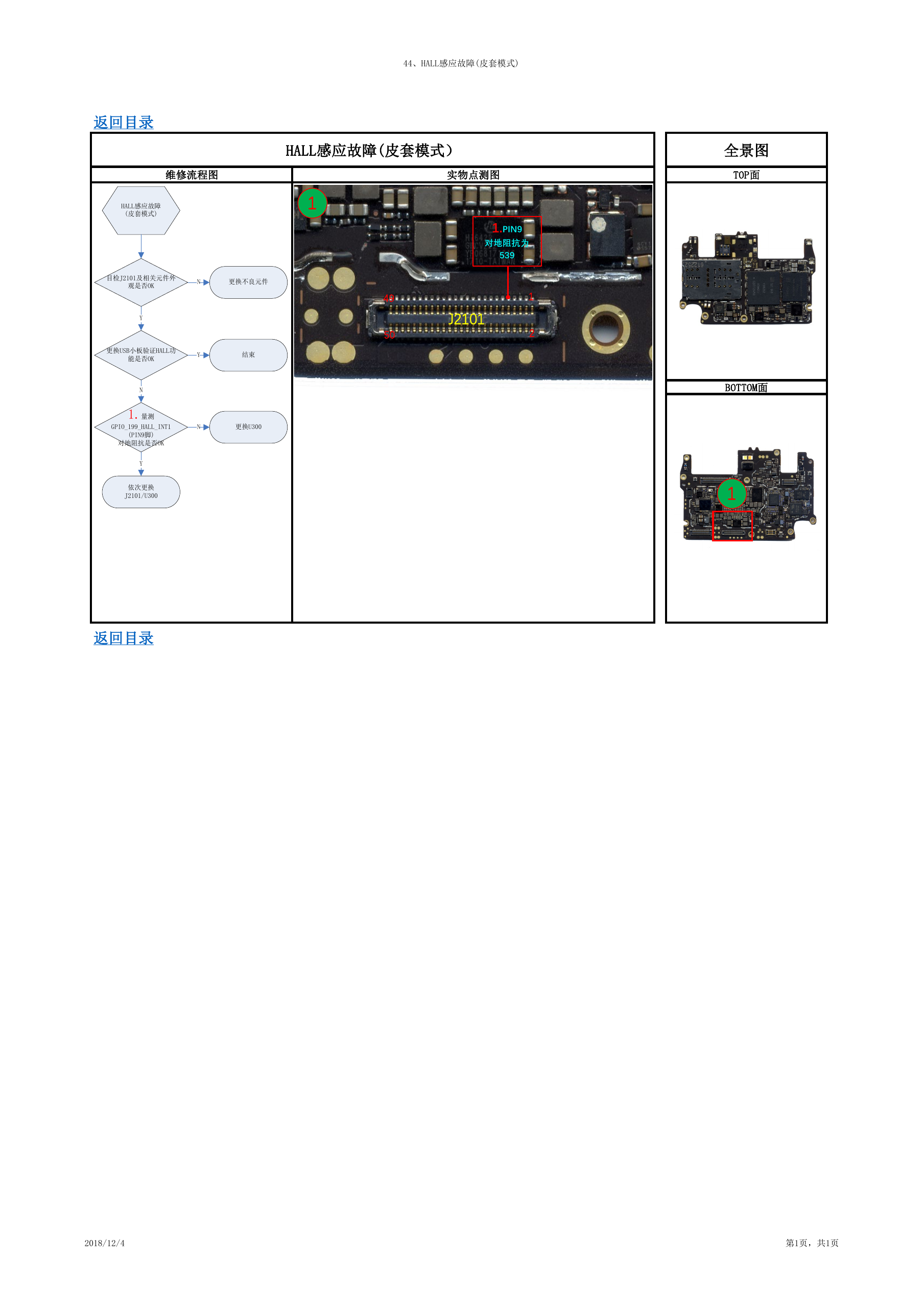

    44、HALL感应故障(皮套模式) 返回目录 HALL感应故障(皮套模式） 维修流程图 实物点测图 全景图 TOP面 HALL感应故障 (皮套模式) 1 1.PIN9 对地阻抗为 539 49 50 J2101 1 2 BOTTOM面 1 目检J2101及相关元件外 观是否OK N 更换不良元件 Y 更换USB小板验证HALL功 能是否OK Y 结束 N 1.量测 GPIO_199_HALL_INT1 N 更换U300 (PIN9脚) 对地阻抗是否OK Y 依次更换 J2101/U300 返回目录 2018/12/4 第1页，共1页
