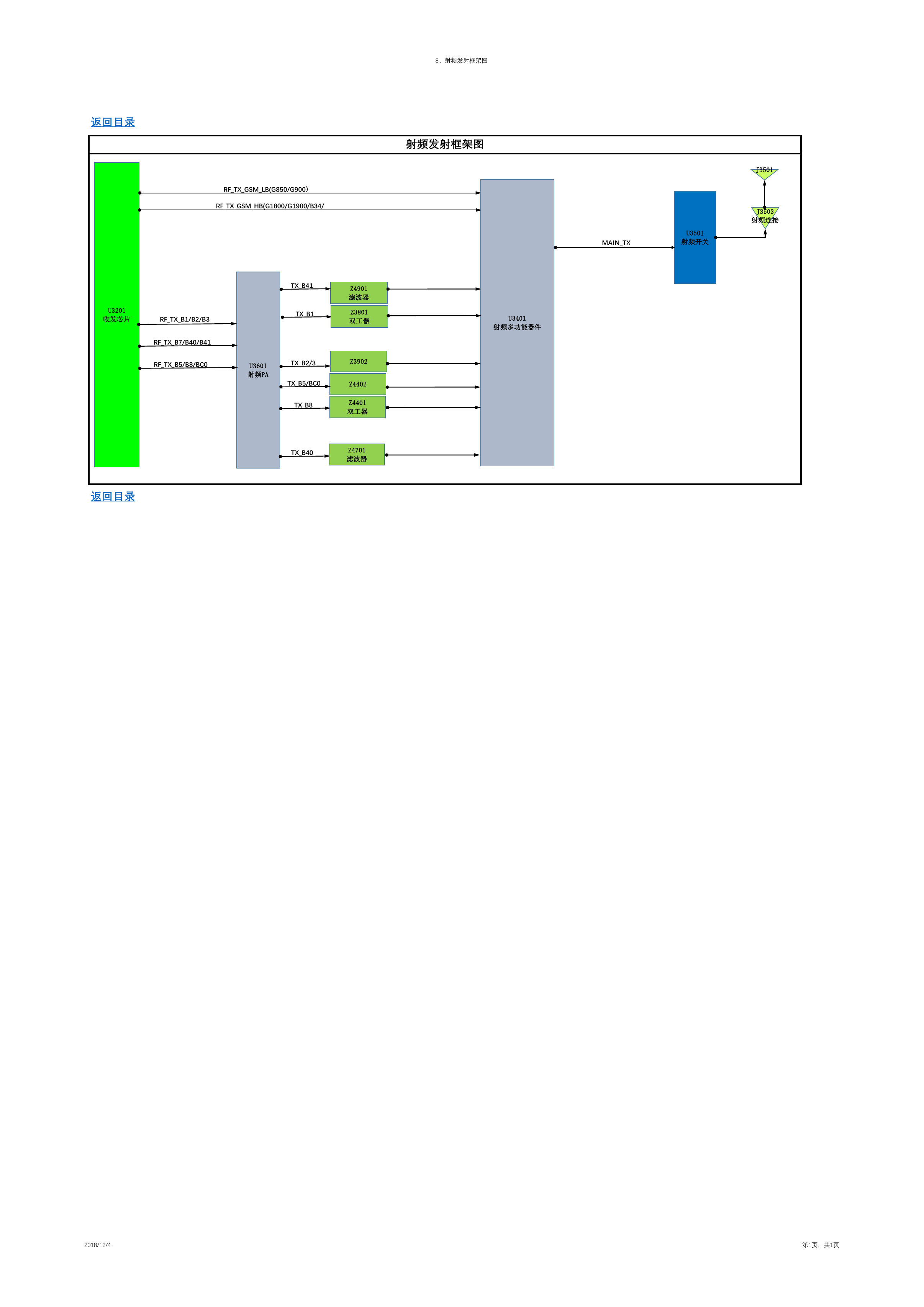

8、射频发射框架图 射频发射框架图 U3401 射频多功能器件 返回目录 RF_TX_GSM_LB(G850/G900) RF_TX_GSM_HB(G1800/G1900/B34/ TX_B41 TX_B1 U3601 射频PA TX_B2/3 TX_B5/BC0 TX_B8 Z4901 滤波器 Z3801 双工器 Z3902 Z4402 Z4401 双工器 TX_B40 Z4701 滤波器 U3201 收发芯片 RF_TX_B1/B2/B3 RF_TX_B7/B40/B41 RF_TX_B5/B8/BC0 返回目录 J3501 J3503 射频连接 MAIN_TX U3501 射频开关 2018/12/4 第1页，共1页
