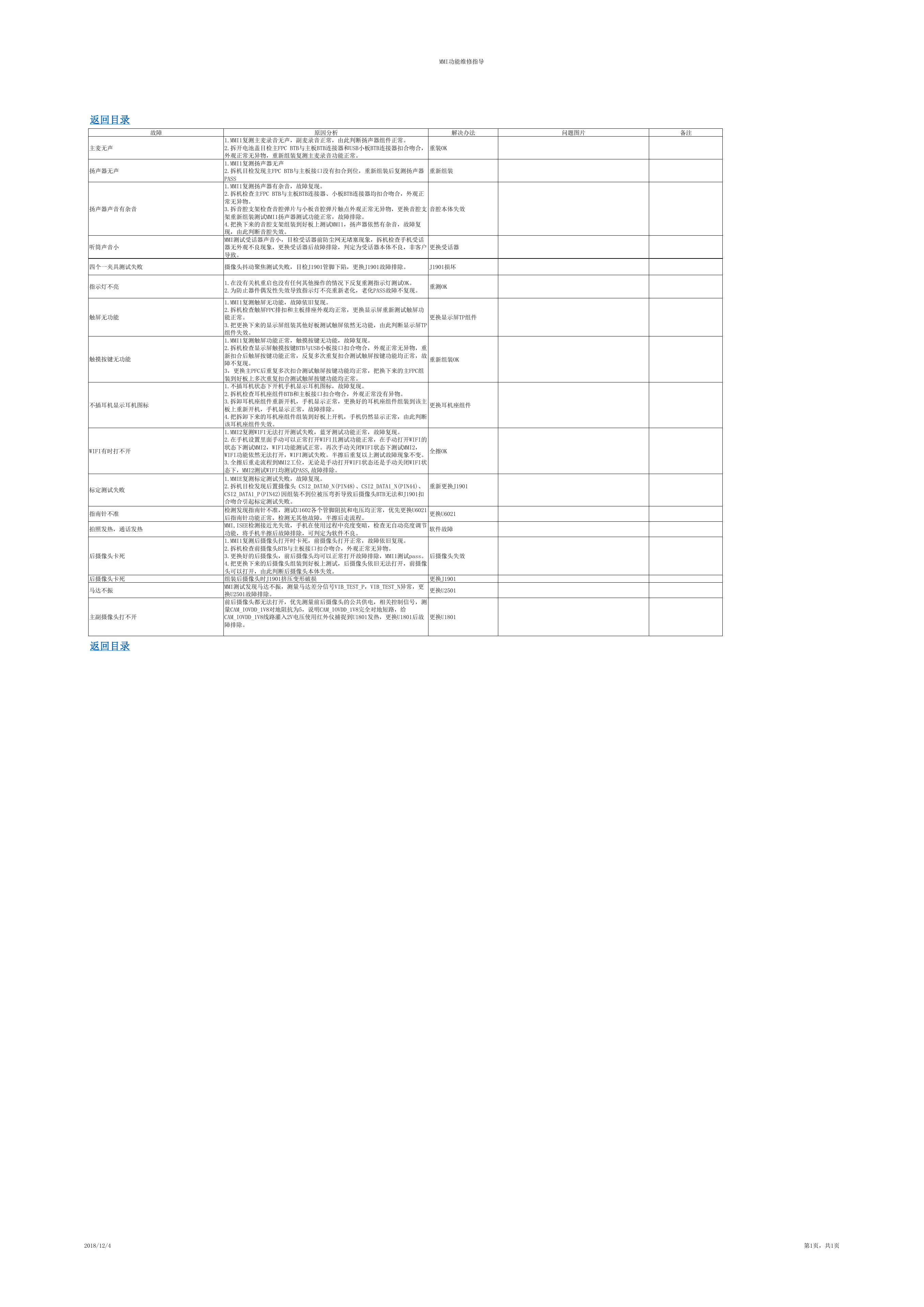

MMI功能维修指导 返回目录 主麦无声 扬声器无声 扬声器声音有杂音 听筒声音小 故障 原因分析 解决办法 问题图片 备注 1.MMI1复测主麦录音无声，副麦录音正常，由此判断扬声器组件正常。 2.拆开电池盖目检主FPC BTB与主板BTB连接器和USB小板BTB连接器扣合吻合， 外观正常无异物，重新组装复测主麦录音功能正常。 1.MMI1复测扬声器无声 2.拆机目检发现主FPC BTB与主板接口没有扣合到位，重新组装后复测扬声器 PASS 1.MMI1复测扬声器有杂音，故障复现。 2.拆机检查主FPC BTB与主板BTB连接器、小板BTB连接器均扣合吻合，外观正 常无异物。 3.拆音腔支架检查音腔弹片与小板音腔弹片触点外观正常无异物，更换音腔支 架重新组装测试MMI1扬声器测试功能正常，故障排除。 4.把换下来的音腔支架组装到好板上测试MMI1，扬声器依然有杂音，故障复 现，由此判断音腔失效。 MMI测试受话器声音小，目检受话器前防尘网无堵塞现象，拆机检查手机受话 器无外观不良现象，更换受话器后故障排除，判定为受话器本体不良，非客户 导致。 重装OK 重新组装 音腔本体失效 更换受话器 四个一夹具测试失败 摄像头抖动聚焦测试失败，目检J1901管脚下陷，更换J1901故障排除。 J1901损坏 指示灯不亮 触屏无功能 触摸按键无功能 不插耳机显示耳机图标 WIFI有时打不开 标定测试失败 指南针不准 拍照发热，通话发热 后摄像头卡死 后摄像头卡死 马达不振 主副摄像头打不开 返回目录 1.在没有关机重启也没有任何其他操作的情况下反复重测指示灯测试OK。 2.为防止器件偶发性失效导致指示灯不亮重新老化，老化PASS故障不复现。 重测OK 1.MMI1复测触屏无功能，故障依旧复现。 2.拆机检查触屏FPC排扣和主板排座外观均正常，更换显示屏重新测试触屏功 能正常。 3.把更换下来的显示屏组装其他好板测试触屏依然无功能，由此判断显示屏TP 组件失效。 1.MMI1复测触屏功能正常，触摸按键无功能，故障复现。 2.拆机检查显示屏触摸按键BTB与USB小板接口扣合吻合，外观正常无异物，重 新扣合后触屏按键功能正常，反复多次重复扣合测试触屏按键功能均正常，故 障不复现。 3，更换主PFC后重复多次扣合测试触屏按键功能均正常，把换下来的主FPC组 装到好板上多次重复扣合测试触屏按键功能均正常。 1.不插耳机状态下开机手机显示耳机图标，故障复现。 2.拆机检查耳机座组件BTB和主板接口扣合吻合，外观正常没有异物。 3.拆卸耳机座组件重新开机，手机显示正常，更换好的耳机座组件组装到该主 板上重新开机，手机显示正常，故障排除。 4.把拆卸下来的耳机座组件组装到好板上开机，手机仍然显示正常，由此判断 该耳机座组件失效。 1.MMI2复测WIFI无法打开测试失败，蓝牙测试功能正常，故障复现。 2.在手机设置里面手动可以正常打开WIFI且测试功能正常，在手动打开WIFI的 状态下测试MMI2，WIFI功能测试正常。再次手动关闭WIFI状态下测试MMI2， WIFI功能依然无法打开，WIFI测试失败。半擦后重复以上测试故障现象不变。 3.全擦后重走流程到MMI2工位，无论是手动打开WIFI状态还是手动关闭WIFI状 态下，MMI2测试WIFI均测试PASS,故障排除。 1.MMIE复测标定测试失败，故障复现。 2.拆机目检发现后置摄像头 CSI2_DATA0_N(PIN48)、CSI2_DATA1_N(PIN44)、 CSI2_DATA1_P(PIN42)因组装不到位被压弯折导致后摄像头BTB无法和J1901扣 合吻合引起标定测试失败。 检测发现指南针不准，测试U1602各个管脚阻抗和电压均正常，优先更换U6021 后指南针功能正常，检测无其他故障，半擦后走流程。 MMI,ISEE检测接近光失效，手机在使用过程中亮度变暗，检查无自动亮度调节 功能，将手机半擦后故障排除，可判定为软件不良。 1.MMI1复测后摄像头打开时卡死，前摄像头打开正常，故障依旧复现。 2.拆机检查前摄像头BTB与主板接口扣合吻合，外观正常无异物。 3.更换好的后摄像头，前后摄像头均可以正常打开故障排除，MMI1测试pass。 4.把更换下来的后摄像头组装到好板上测试，后摄像头依旧无法打开，前摄像 头可以打开，由此判断后摄像头本体失效。 组装后摄像头时J1901挤压变形破损 MMI测试发现马达不振，测量马达差分信号VIB_TEST_P，VIB_TEST_N异常，更 换U2501故障排除。 前后摄像头都无法打开，优先测量前后摄像头的公共供电，相关控制信号，测 量CAM_IOVDD_1V8对地阻抗为5，说明CAM_IOVDD_1V8完全对地短路，给 CAM_IOVDD_1V8线路灌入2V电压使用红外仪捕捉到U1801发热，更换U1801后故 障排除。 更换显示屏TP组件 重新组装OK 更换耳机座组件 全擦OK 重新更换J1901 更换U6021 软件故障 后摄像头失效 更换J1901 更换U2501 更换U1801 2018/12/4 第1页，共1页
